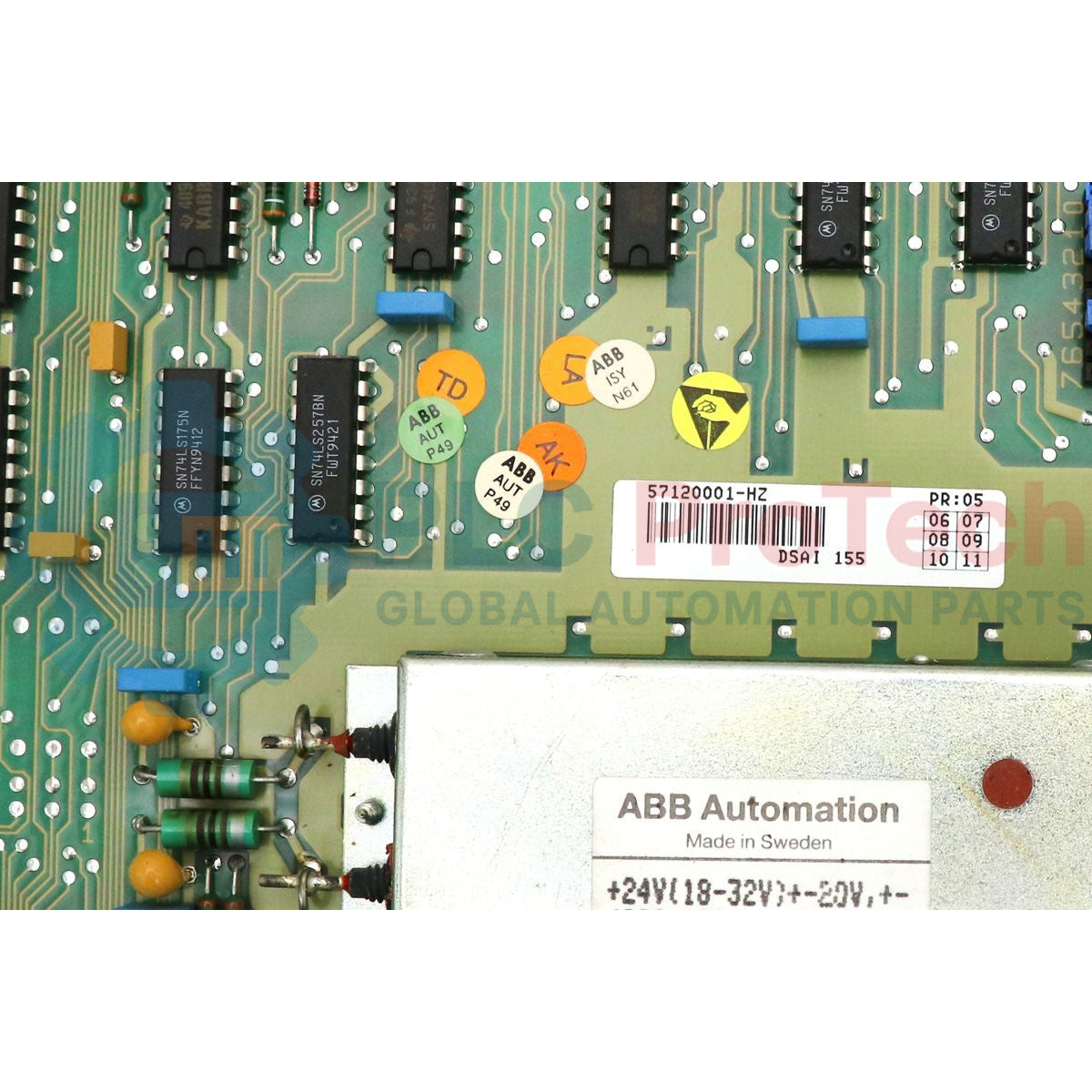

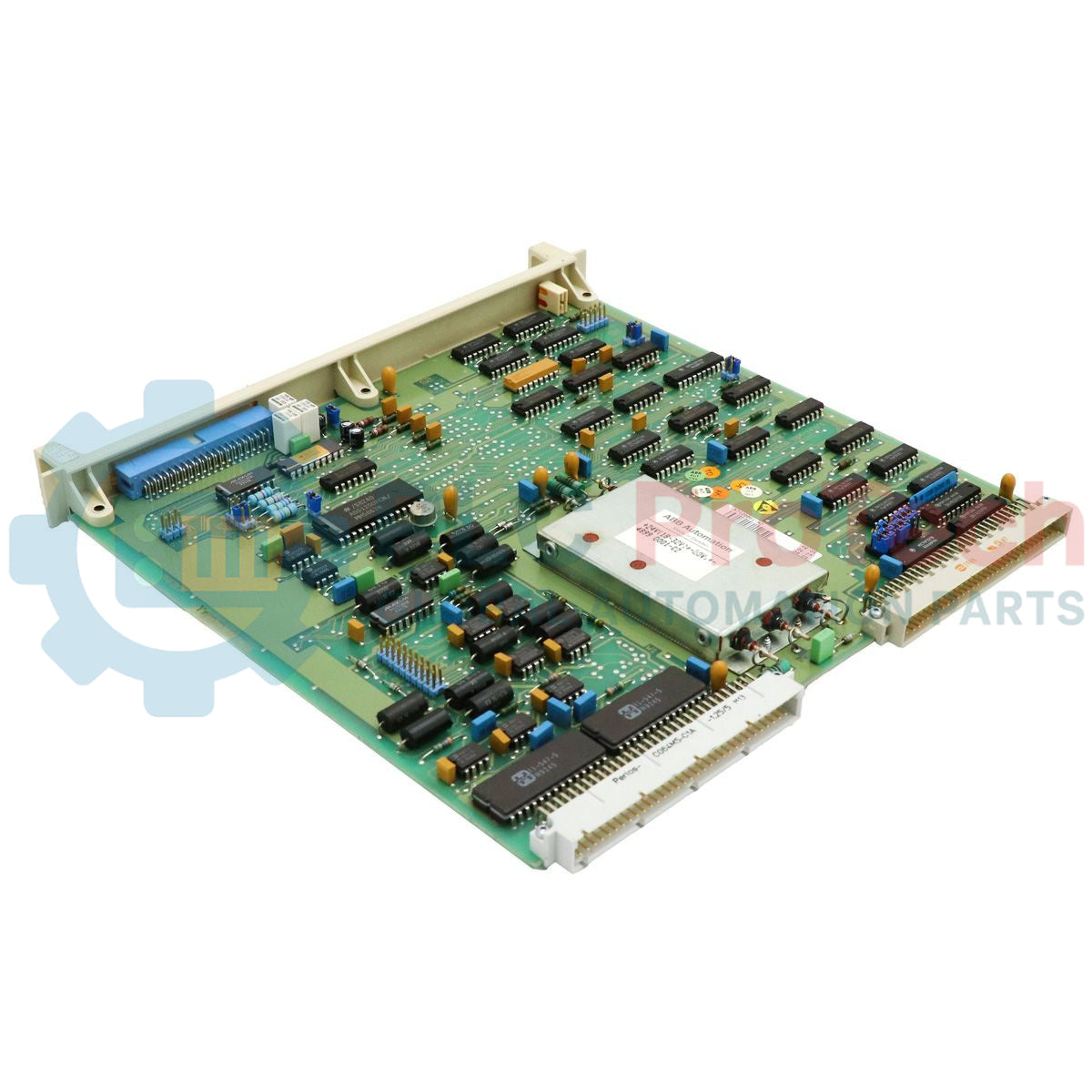

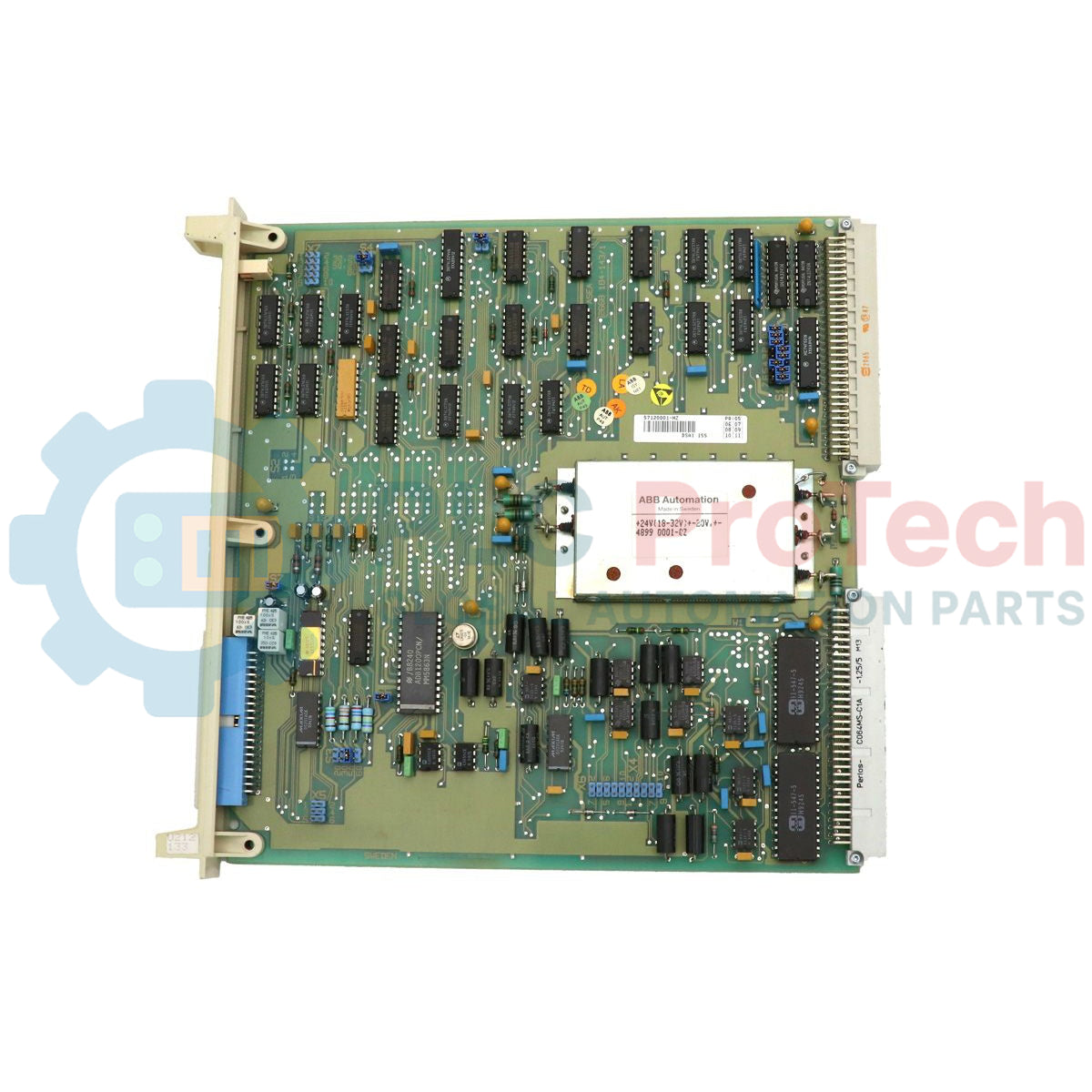

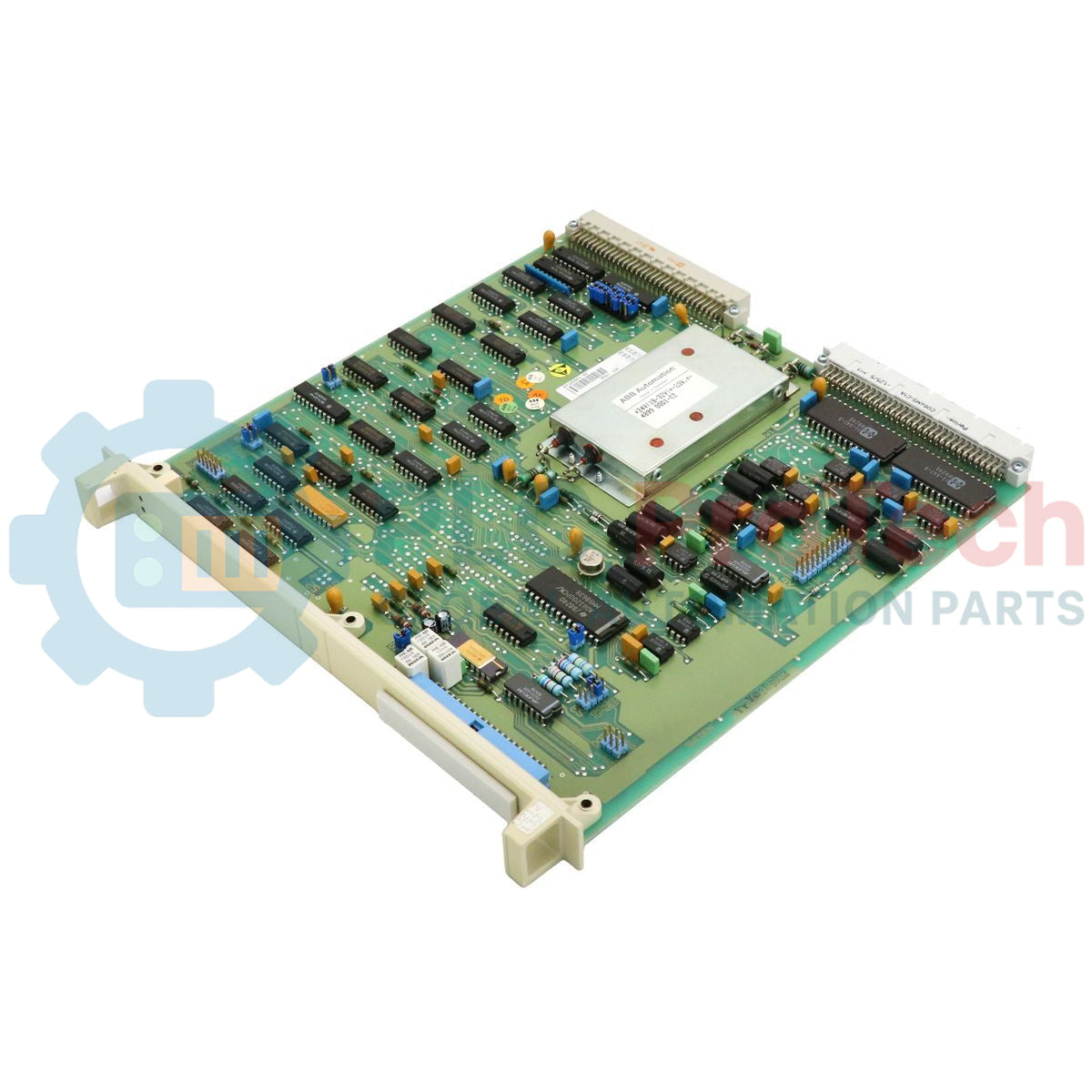

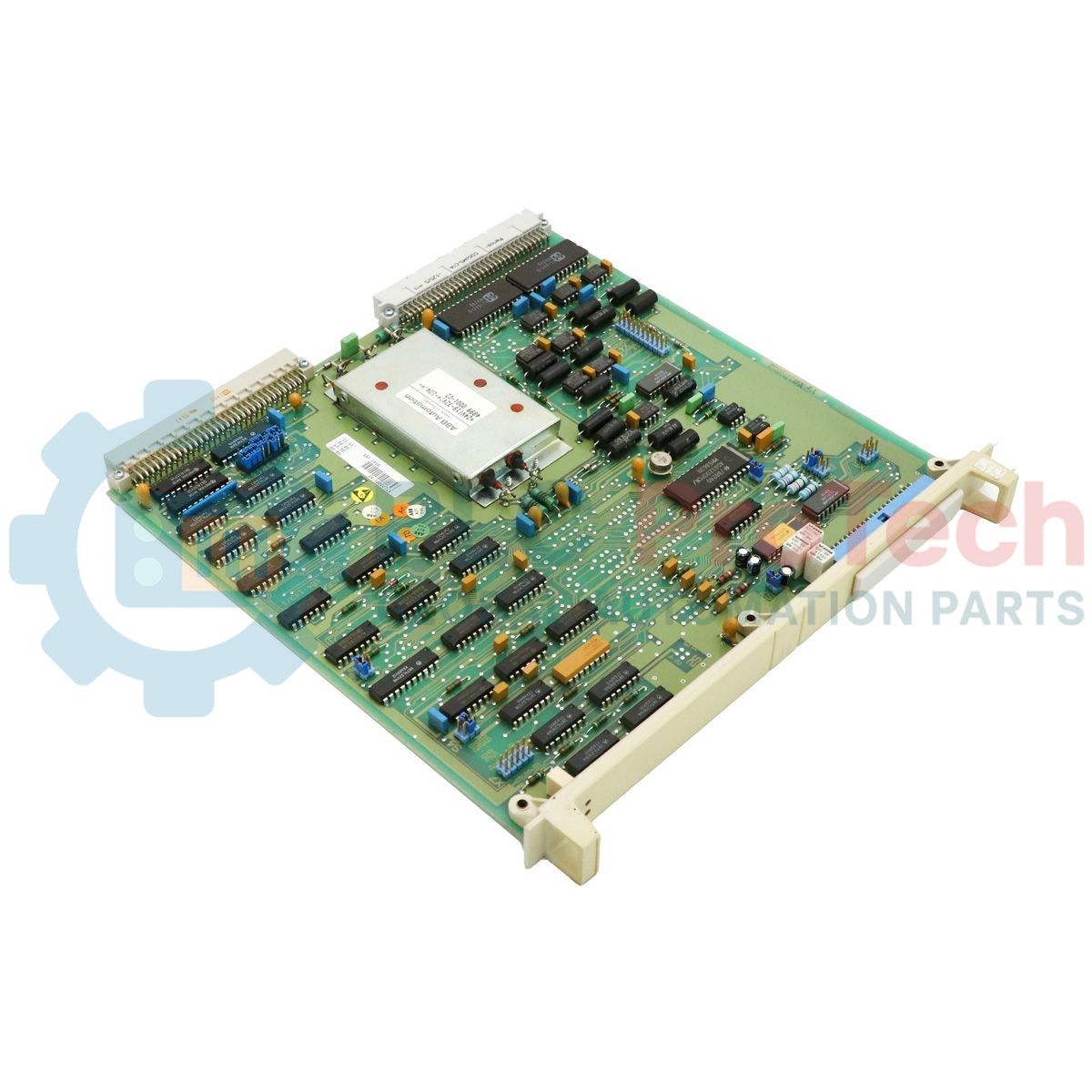

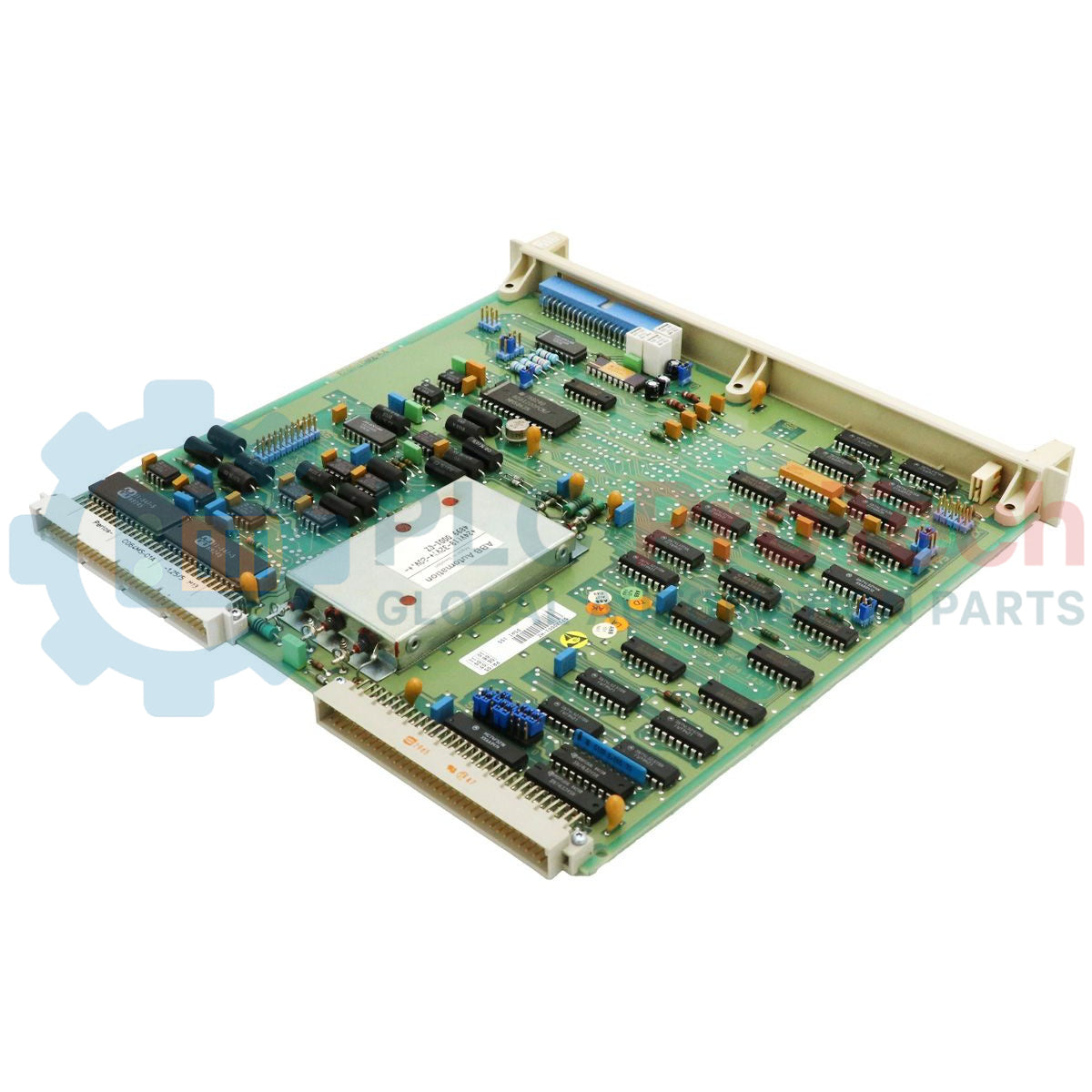

Modul Termokopel I/O 14 Kanal S100 ABB DSAI 155A 3BSE014162R1

Ikhtisar Produk

 DSAI 155A (DSAI155A) adalah modul input analog berpresisi tinggi yang dirancang khusus untuk pemantauan suhu berbasis termokopel dalam sistem kontrol ABB Advant Master dan Advant OCS. Sebagai komponen penting pada rak I/O S100, modul 14 kanal ini direkayasa untuk lingkungan industri dengan ketersediaan tinggi, seperti pembangkit listrik tenaga termal, peleburan metalurgi, dan pemrosesan petrokimia. Dengan menyediakan antarmuka langsung untuk berbagai jenis termokopel,  DSAI 155A menghilangkan kebutuhan akan transduser eksternal, sehingga mengurangi interferensi sinyal dan kompleksitas perangkat keras. Integrasinya dengan Advant Controller 450 (AC450) memastikan pemrosesan data termal yang cepat, yang sangat penting untuk menjaga kestabilan tungku dan mencegah panas berlebih pada peralatan dalam aplikasi yang sangat kritis.

Konfigurasi Teknis

 DSAI 155A adalah papan input analog khusus yang menggunakan 14 kanal khusus untuk sinyal termokopel, ditambah 2 kanal referensi untuk kompensasi sambungan dingin (CJC).

• Arsitektur Input: Modul ini mendukung input diferensial untuk meminimalkan derau mode umum, yang sangat penting saat mengukur sinyal milivolt kecil dari termokopel di lingkungan yang bising secara kelistrikan.

• Kompensasi Sambungan Dingin: Logika terintegrasi mendukung input referensi sambungan dingin, sehingga pembacaan suhu tetap akurat terlepas dari variasi lingkungan pada titik sambungan terminal.

• Antarmuka Bus Sistem: Modul ini menggunakan satu slot pada rak I/O S100 dan berkomunikasi melalui bidang belakang paralel berkecepatan tinggi yang umum digunakan pada seri Advant Master.

• Ketahanan: Dirancang untuk memenuhi kebutuhan siklus hidup panjang sistem DCS lama, modul ini dilengkapi penyaringan bermutu tinggi dan perlindungan lonjakan pada ke-14 kanal.

Spesifikasi Teknis

Tanya Jawab Teknis

Apakah DSAI 155A memerlukan sensor referensi eksternal untuk akurasi suhu?

Ya, untuk pengukuran berakurasi tinggi, modul ini menggunakan kanal referensi (biasanya dihubungkan ke sensor PT100 atau sensor serupa pada unit terminasi) untuk melakukan kompensasi sambungan dingin, sehingga konversi milivolt ke suhu memperhitungkan suhu terminal.

Apakah modul ini kompatibel dengan arahan RoHS 2011/65/EU terbaru?

Suku cadang khusus ini dikecualikan dari cakupan arahan 2011/65/EU berdasarkan pengecualian khusus untuk sistem pengendalian proses industri (Advant Master). Silakan merujuk ke dokumen ABB 3BSE088609 untuk deklarasi resmi.

Apa perbedaan antara DSAI 155A dan kit DSAI 155AK02?

DSAI 155A adalah modul papan sirkuit individual, sedangkan DSAI 155AK02 biasanya mengacu pada "Kit Input Analog" yang dapat mencakup modul beserta unit terminasi atau aksesori yang diperlukan untuk konfigurasi AC450 tertentu.

Panduan Rekayasa & Instalasi

• Penyekatan dan Pembumian: Sinyal termokopel memiliki tegangan yang sangat rendah (mV) dan rentan terhadap EMI. Selalu gunakan kabel ekstensi pasangan berpilin berpelindung dan pastikan pelindung hanya dibumikan pada sisi rak I/O untuk mencegah loop pembumian.

• Akurasi Sambungan Dingin: Untuk memperoleh pembacaan suhu yang paling akurat, pastikan kanal referensi terhubung ke sensor suhu yang ditempatkan sedekat mungkin dengan blok terminal fisik tempat kabel termokopel beralih ke kabel sistem tembaga.

• Tindakan Pencegahan Penanganan: Sebagai modul I/O S100 lama,  DSAI 155A mengandung komponen yang sensitif terhadap ESD. Selalu gunakan gelang antistatis yang dibumikan saat mengeluarkan modul dari kemasan antistatis atau saat memasukkannya ke subrak AC450.

• Pemeriksaan Kalibrasi: Saat commissioning atau penggantian, verifikasi nilai penguatan dan offset dalam basis data sistem Advant Master untuk memastikan interpretasi perangkat lunak sesuai dengan karakteristik input perangkat keras modul baru.
