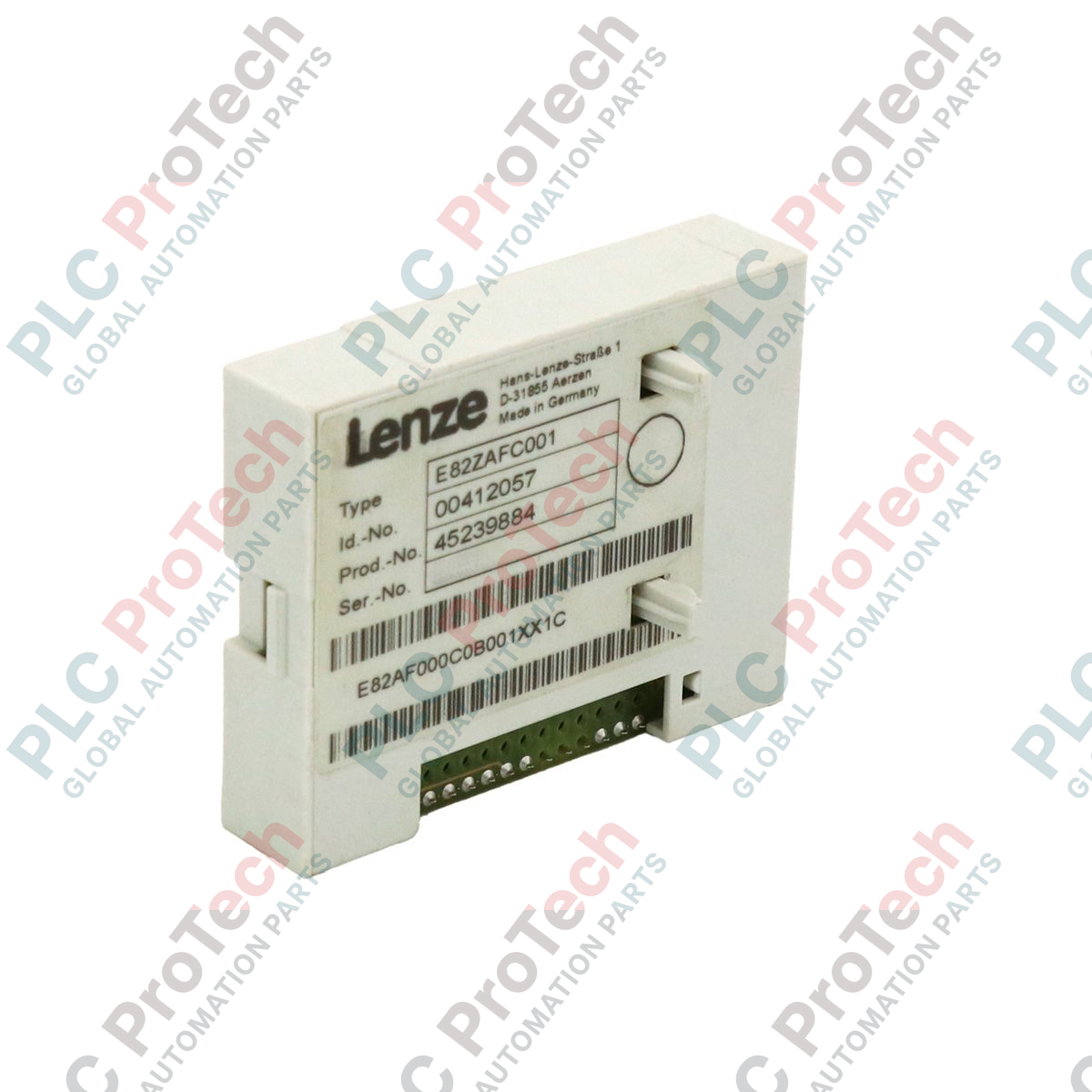

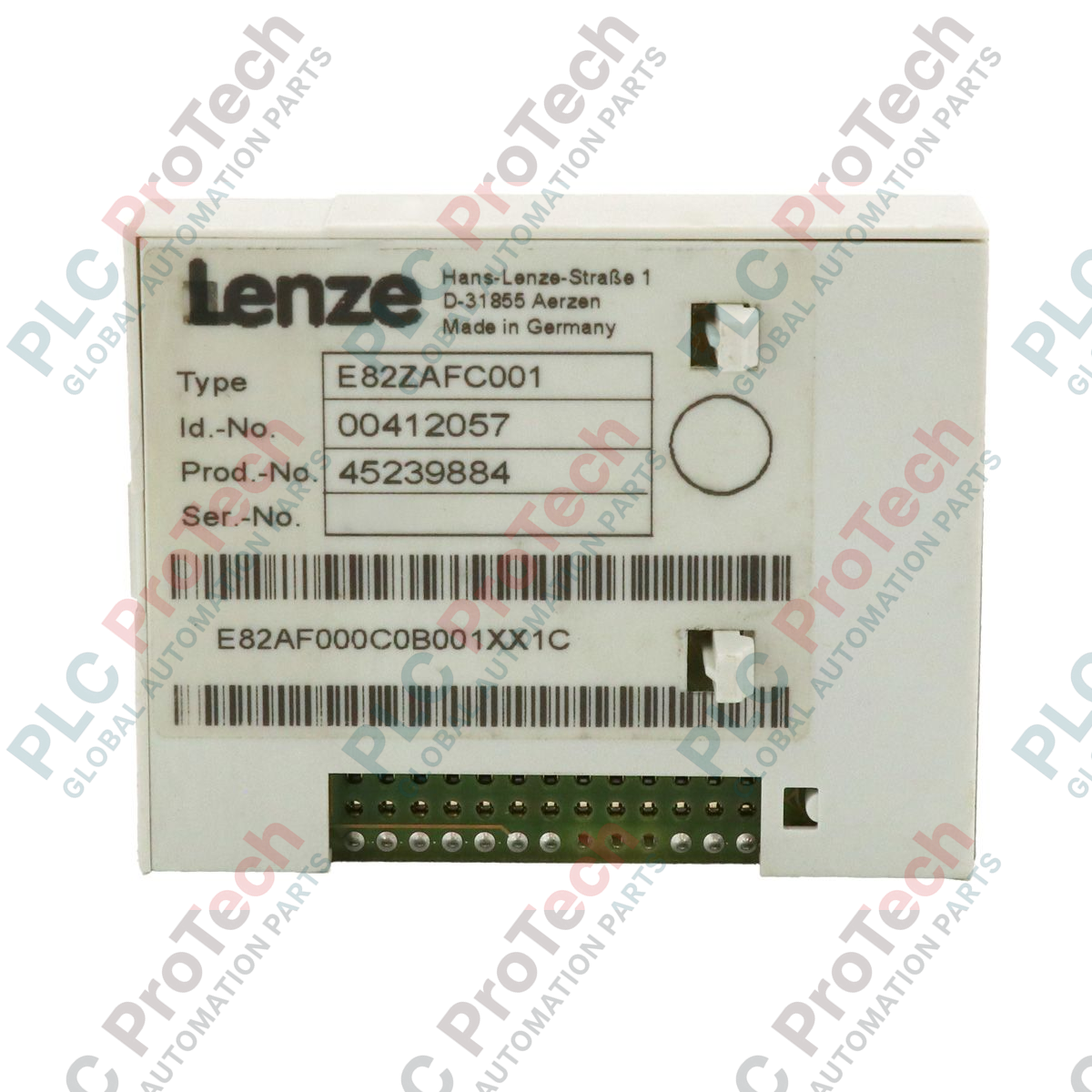

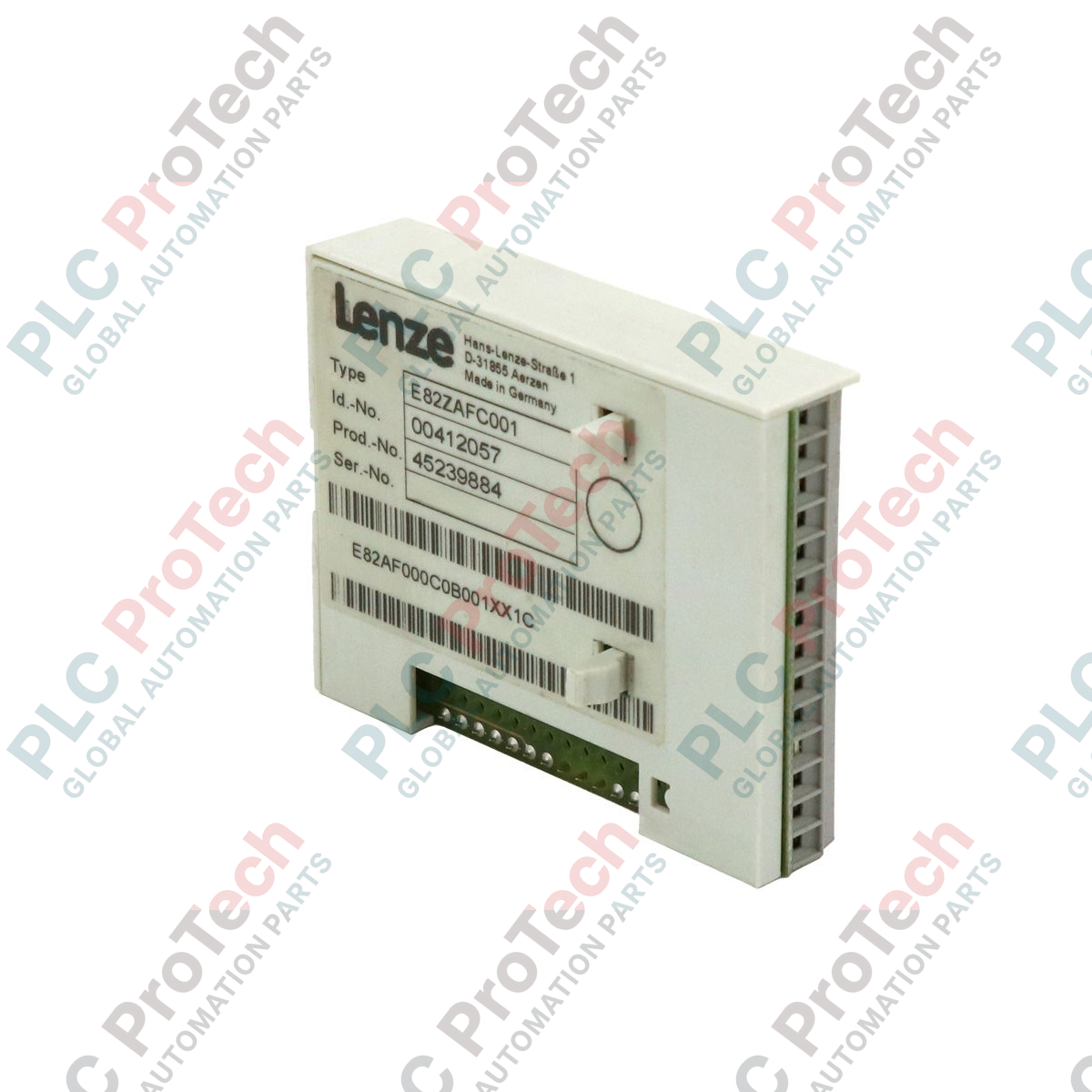

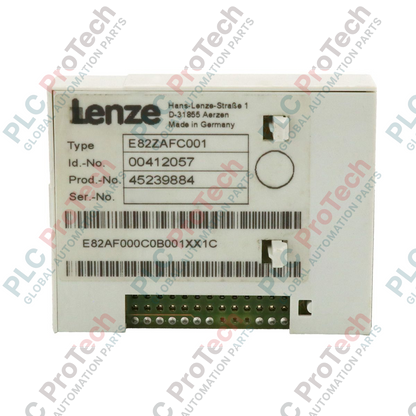

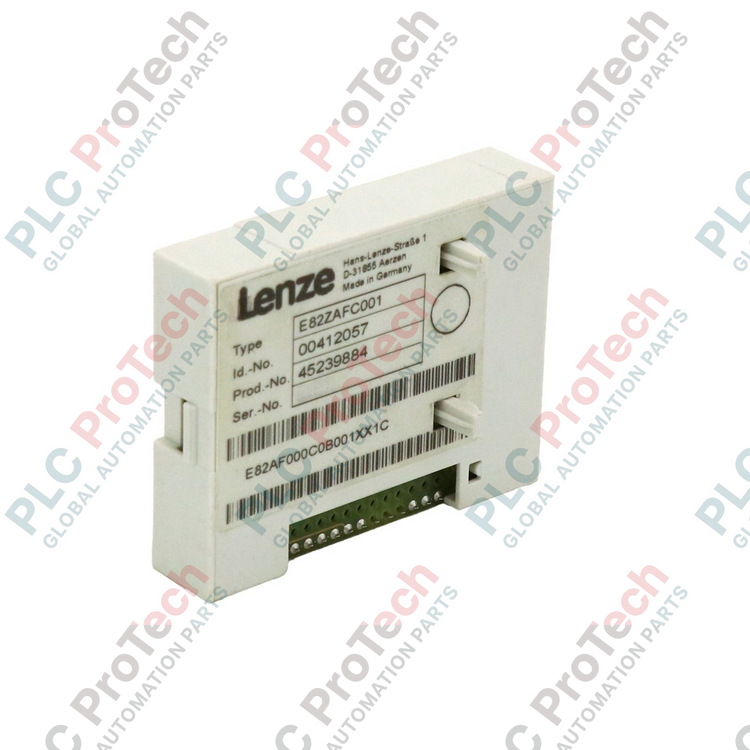

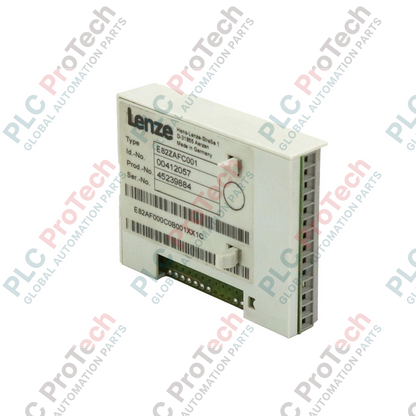

Modul Komunikasi System-CAN Lenze seri 8200 E82ZAFC001

Ikhtisar Produk

E82ZAFC001 (E82ZAFC001) adalah modul antarmuka System-CAN berkecepatan tinggi yang dirancang untuk inverter frekuensi seri Lenze 8200 Vector dan 8200 Motec. Modul ini berfungsi sebagai tulang punggung digital untuk koordinasi beberapa drive, memungkinkan pertukaran data waktu nyata dan pengoperasian tersinkronisasi antara beberapa inverter dan PLC atau DCS pusat. Dalam lingkungan industri B2B, seperti lini konveyor tersinkronisasi, pemrosesan tekstil bertahap, dan mesin pengemasan modular, E82ZAFC001 sangat penting untuk mencapai kontrol deterministik dan diagnostik berkecepatan tinggi. Dengan mengintegrasikan modul ini, insinyur sistem dapat beralih dari kontrol analog berkabel tradisional ke jaringan digital canggih, mengurangi kompleksitas pengkabelan, serta meningkatkan keandalan seluruh sistem. Meskipun diklasifikasikan sebagai komponen usang, modul ini tetap menjadi aset penting untuk pemeliharaan dan perluasan jaringan seri 8200 yang telah ada.

Konfigurasi Teknis

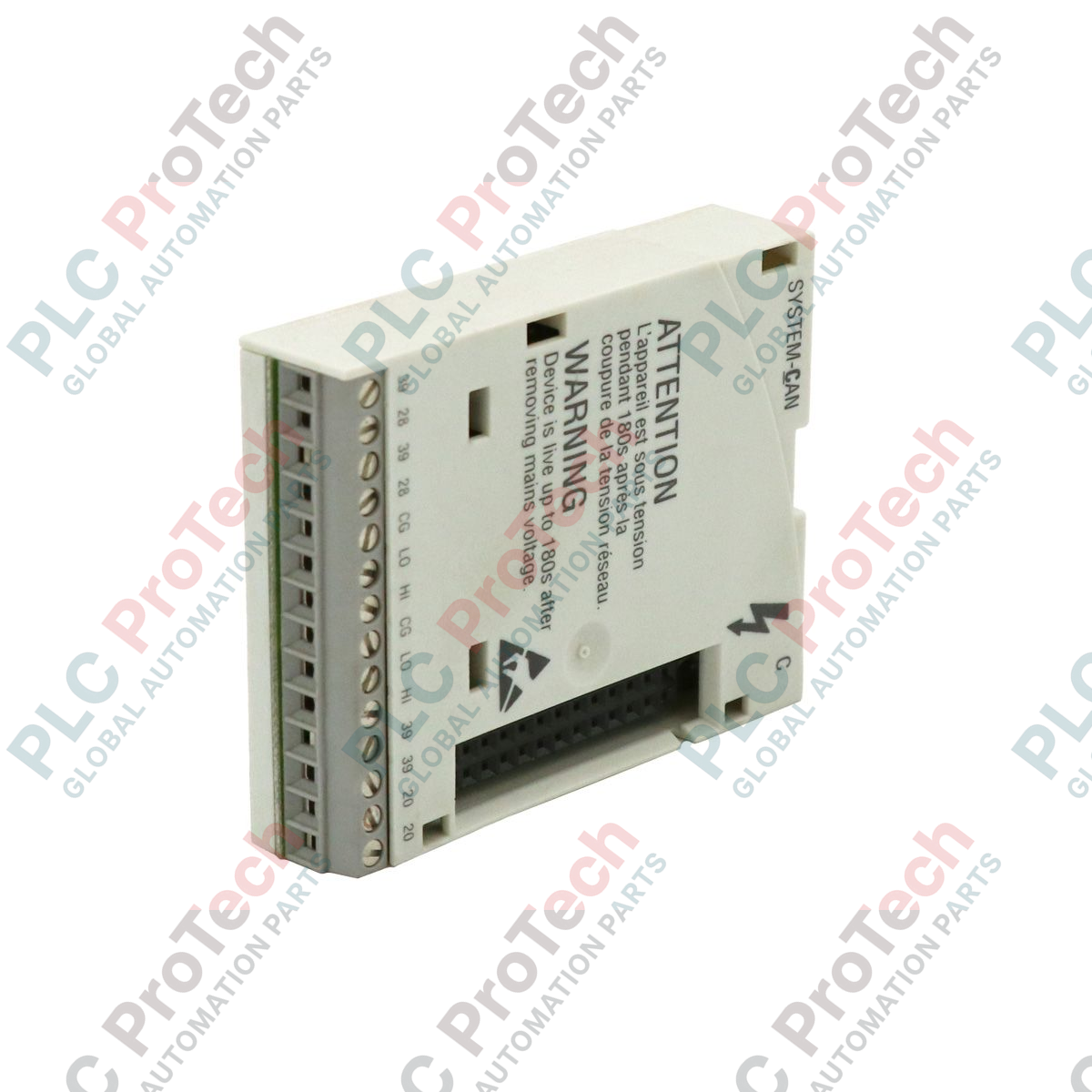

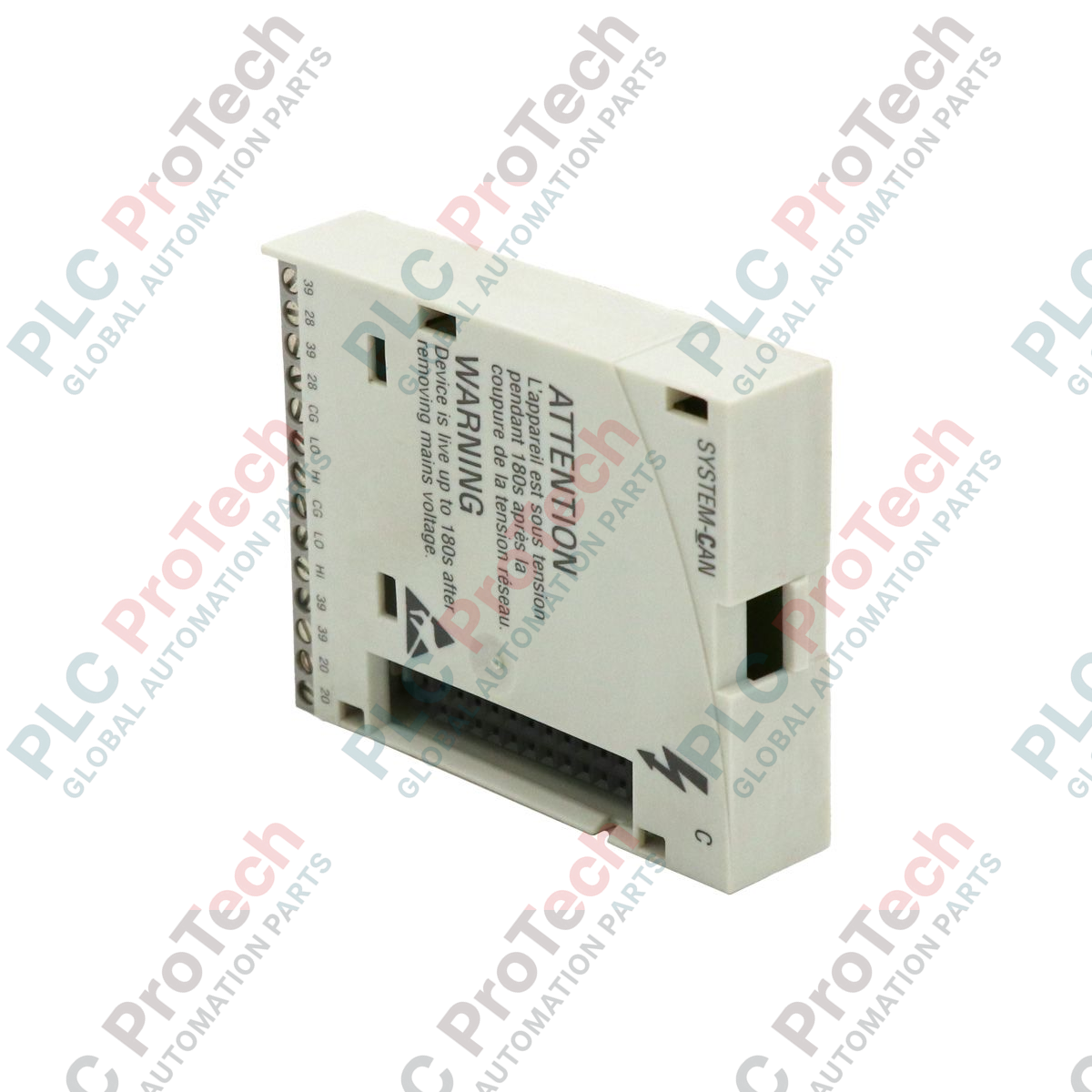

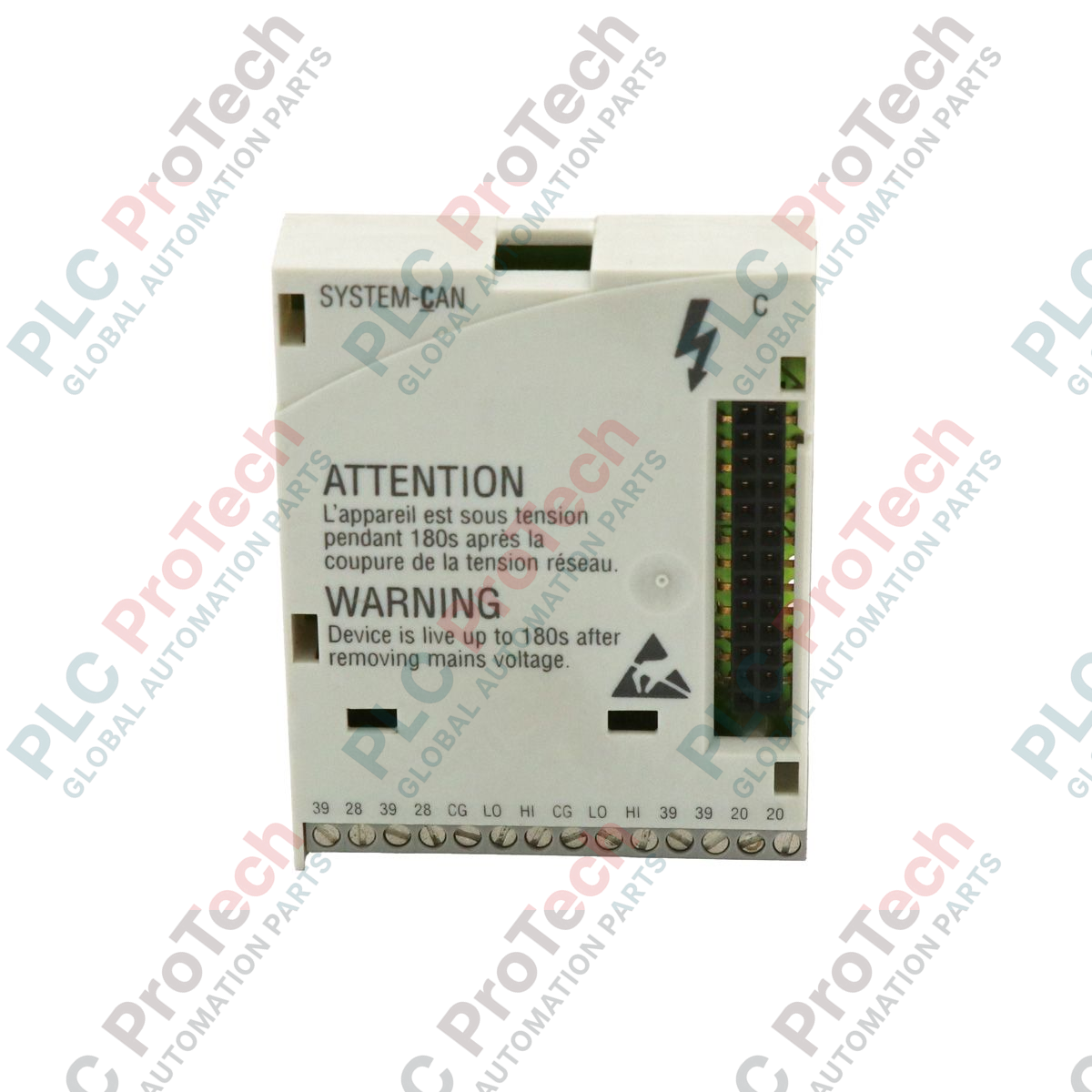

E82ZAFC001 dirancang sebagai modul fungsi plug-in yang dipasang pada slot AIF (Automation Interface) standar di bagian depan drive seri 8200. Modul ini menyediakan antarmuka CAN (Controller Area Network) standar dan mendukung baud rate tinggi untuk parametrikasi cepat serta transfer data proses. Dalam beberapa konfigurasi, modul ini dirancang dengan kemampuan "hot-swap", sehingga penggantian untuk keperluan diagnostik dapat dilakukan dengan cepat selama pemeliharaan. Dengan bobot sangat ringan, hanya 0.02 kg, modul ini tidak menambah beban mekanis pada drive, sekaligus memberikan perluasan fungsi yang signifikan. Perangkat kerasnya dioptimalkan untuk kompatibilitas elektromagnetik (EMC) industri, sehingga sinyal komunikasi tetap bersih dan andal meskipun dipasang berdekatan dengan kabel motor berdaya tinggi di dalam kabinet kontrol.

Spesifikasi Teknis

Tanya Jawab Teknis

Apa perbedaan antara "System-CAN" dan CANopen standar pada modul ini?

Protokol System-CAN yang digunakan oleh E82ZAFC001 dioptimalkan untuk komunikasi peer-to-peer berkecepatan tinggi, khususnya antara drive Lenze. Protokol ini memungkinkan sinkronisasi setpoint kecepatan dan torsi yang lebih cepat di seluruh sistem multi-sumbu dibandingkan implementasi CANopen standar yang memiliki overhead lebih besar.

Dapatkah saya menggunakan E82ZAFC001 untuk memprogram drive melalui PC?

Ya. Dengan menggunakan adaptor CAN-ke-USB dan perangkat lunak Lenze Global Drive Control (GDC), modul ini memungkinkan akses parameter penuh, pemantauan diagnostik, dan konfigurasi firmware melalui jaringan CAN, yang sering kali lebih efisien daripada menggunakan koneksi serial langsung.

Apakah modul ini memerlukan catu daya eksternal?

Tidak. E82ZAFC001 memperoleh daya operasional yang diperlukan langsung dari slot AIF inverter seri 8200. Namun, pastikan total arus yang digunakan semua modul AIF yang terhubung tidak melebihi kapasitas catu daya internal 24V inverter.

Panduan Rekayasa & Instalasi

Untuk pemasangan E82ZAFC001 yang berhasil, matikan daya inverter sebelum memasukkan modul ke slot AIF guna memastikan jabat tangan listrik yang baik. Saat memasang kabel jaringan CAN, wajib menggunakan kabel pasangan terpilin berpelindung yang secara khusus memiliki spesifikasi untuk aplikasi CAN-bus. Untuk mencegah pantulan sinyal dan kerusakan data, resistor terminasi 120-ohm harus dipasang di awal dan akhir fisik jaringan CAN. Hubungkan pelindung kabel ke ground pada pelat EMC inverter untuk melindungi dari interferensi frekuensi tinggi. Selama commissioning, tetapkan "Node ID" unik untuk setiap drive dalam jaringan melalui parameter C0350 guna menghindari konflik alamat pada bus. Jika terjadi waktu tunggu komunikasi, pastikan baud rate konsisten di semua node dan panjang kabel tidak melebihi jarak maksimum yang ditentukan untuk kecepatan transmisi yang dipilih.
