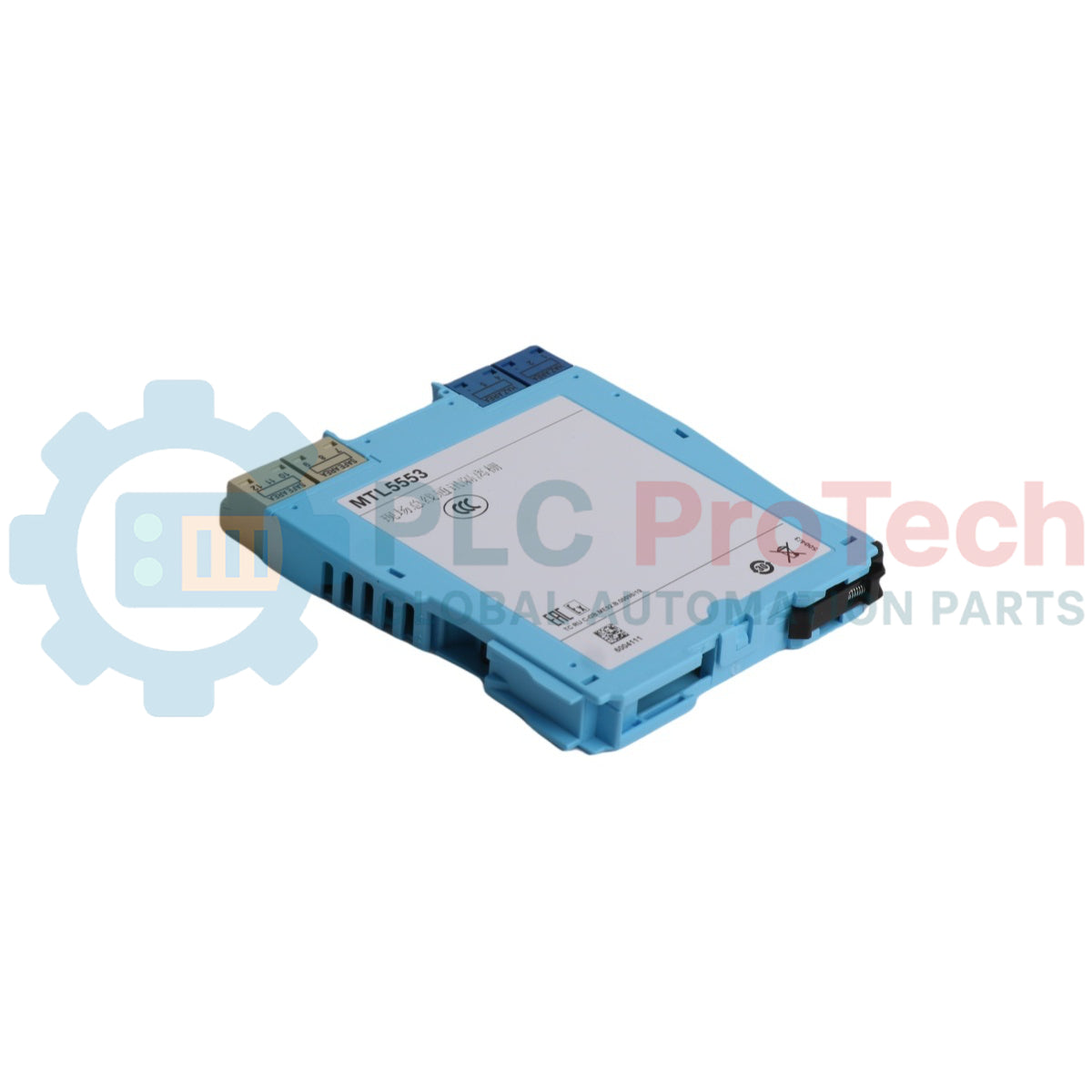

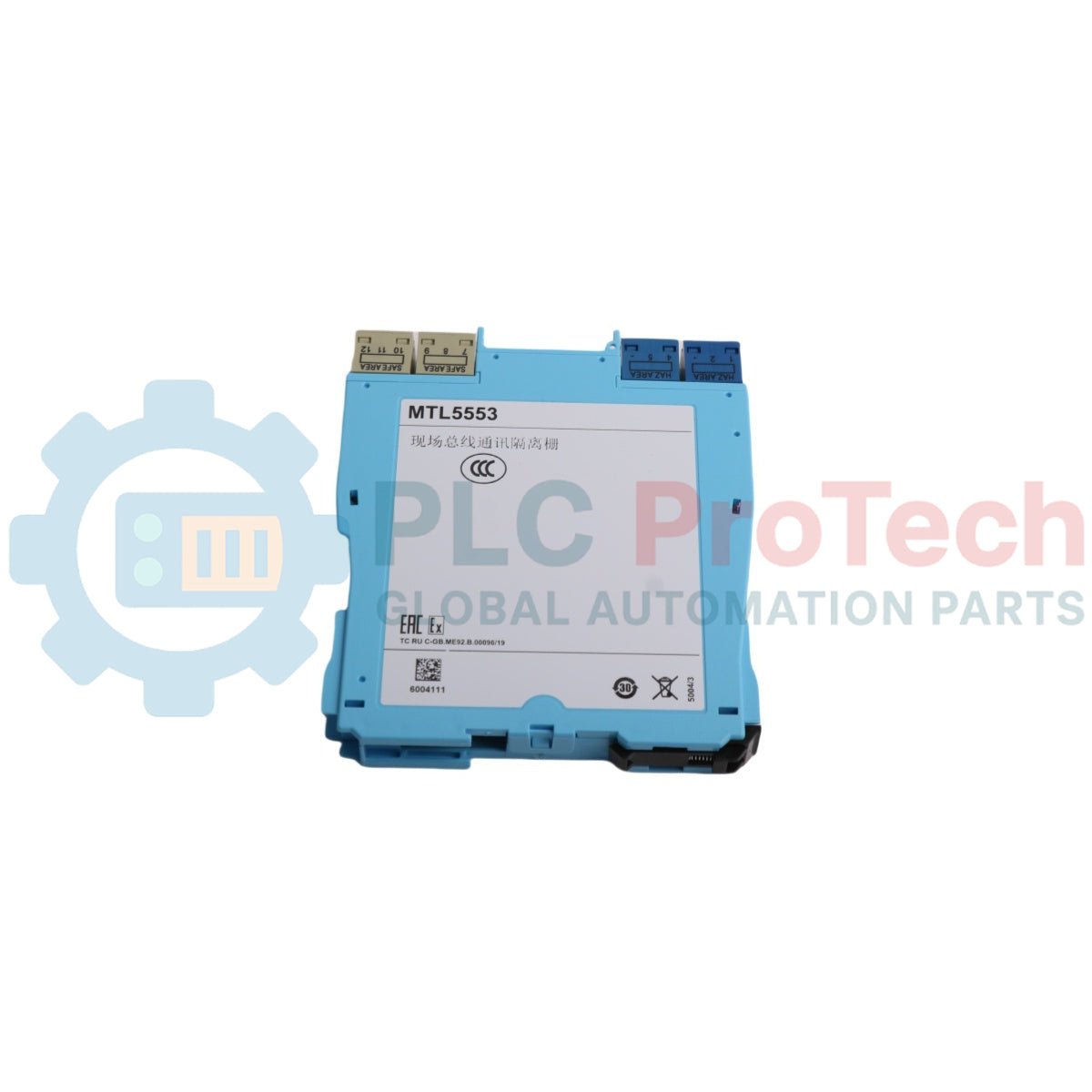

Isolator / Catu Daya MTL 5553 Eaton Seri MTL5500 untuk Pemancar 2-Kawat

Ikhtisar Produk

 MTL 5553 (MTL5553) adalah modul isolator dan catu daya satu kanal berkinerja tinggi yang dirancang untuk menghubungkan transmitter 4-20 mA 2-kawat yang berada di area berbahaya. Sebagai komponen penting dari seri MTL5500, modul ini menyediakan daya DC teratur yang diperlukan instrumen lapangan sekaligus mengisolasi sinyal 4-20 mA untuk sistem kontrol di area aman. Modul ini merupakan peralatan standar di kilang minyak, pabrik kimia, dan fasilitas pengolahan air di seluruh dunia, tempat eliminasi ground loop dan integritas sinyal menjadi hal yang sangat penting. Dengan menyediakan isolasi 3-port, MTL 5553 memastikan bahwa gangguan listrik atau kesalahan di sisi lapangan tidak mengganggu keakuratan DCS atau PLC, sehingga variabel proses penting tetap berada dalam batas operasi yang aman.

Konfigurasi Teknis (Pembahasan Mendalam)

MTL 5553 dirancang untuk loop proses dengan ketersediaan tinggi, dengan menekankan pemisahan galvanis dan transfer sinyal berimpedansi rendah.

• Isolasi 3-Port: Modul ini menyediakan pemisahan listrik sepenuhnya antara input (area berbahaya), output (area aman), dan catu daya. Arsitektur ini penting untuk mencegah kesalahan tegangan common-mode dan melindungi elektronik ruang kontrol yang sensitif.

• Transparansi HART: Modul ini sepenuhnya kompatibel dengan protokol HART (Highway Addressable Remote Transducer). Hal ini memungkinkan sinyal digital FSK melewati isolator tanpa pelemahan, sehingga konfigurasi dan pemantauan jarak jauh transmitter pintar dapat dilakukan melalui terminal genggam atau perangkat lunak PC.

• Penggerak Transmitter: Dioptimalkan khusus untuk transmitter 2-kawat, unit ini menyediakan minimum 16.5 VDC pada 20 mA. Hal ini memastikan perangkat lapangan dengan impedansi internal tinggi atau jalur kabel panjang menerima tegangan yang cukup untuk beroperasi di seluruh rentang 4-20 mA.

• Logika Transfer Sinyal: Rangkaian ini menggunakan transformator dengan linearitas tinggi untuk menyalin arus lapangan ke area aman dengan akurasi transfer lebih baik dari 16 uA, sehingga data proses tetap memiliki fidelitas tinggi.

Spesifikasi Teknis

FAQ Teknis

P1: Bagaimana MTL 5553 menangani korsleting di area berbahaya?

J1: Modul ini dilengkapi rangkaian pembatas arus terintegrasi. Jika terjadi korsleting pada kabel lapangan, unit membatasi arus output ke tingkat yang aman, melindungi komponen internal dan mencegah kerusakan pada carrier catu daya.

P2: Apakah modul ini dapat digunakan untuk sumber arus 3-kawat?

J2: MTL 5553 terutama dioptimalkan untuk transmitter 2-kawat, yang menggunakan pasangan kabel yang sama untuk daya dan sinyal. Untuk sumber arus 3-kawat, MTL 5541 atau catu daya repeater serupa umumnya lebih sesuai dengan topologi kabel tersebut.

P3: Apakah MTL 5553 kompatibel dengan beban 250 Ohm di sisi DCS?

J3: Ya, output area aman dapat menggerakkan resistansi beban maksimum 600 Ohm, sehingga sepenuhnya kompatibel dengan resistor standar 250 Ohm yang digunakan untuk mengubah sinyal 4-20 mA menjadi sinyal 1-5 V untuk PLC.

Panduan Rekayasa & Instalasi

• Pemasangan pada Backplane: Pastikan modul terpasang dengan benar pada backplane seri MTL5500. Lokasi terminal sisi "Safe" dan "Hazardous" ditetapkan oleh desain backplane untuk mempertahankan pemisahan fisik yang diperlukan sebesar 50 mm antara sirkuit IS dan non-IS.

• Resistansi Jalur: Saat melakukan commissioning pada jalur kabel yang panjang, pastikan total resistansi loop (resistansi kabel + resistansi operasi minimum transmitter) tidak melebihi kemampuan penggerak yang disediakan oleh catu daya 16.5 VDC.

• Decoupling Catu Daya: Gunakan sumber daya 24 VDC yang telah distabilkan untuk backplane. Meskipun modul menerima hingga 35 VDC, pengoperasian mendekati 24 VDC meminimalkan pelepasan panas dan memperpanjang MTBF (Mean Time Between Failures) kapasitor internal.

Keunggulan Rekayasa

MTL 5553 disukai oleh teknisi di lokasi karena profilnya yang ramping, yaitu 16 mm, sehingga memungkinkan kepadatan pemasangan yang sangat tinggi di kabinet marshalling. Tingkat isolasinya yang tinggi (hingga 250 V rms) memberikan ketenangan di pabrik dengan interferensi elektromagnetik tinggi atau sistem grounding yang tidak stabil. Selain itu, transparansi modul terhadap sinyal digital memastikan modul ini siap untuk aplikasi Industri 4.0 dan IIoT, yang semakin memanfaatkan data perangkat lapangan untuk pemeliharaan prediktif dan manajemen aset.
