EL9400 Terminal Catu Daya untuk E-bus 24 VDC

Ikhtisar Produk

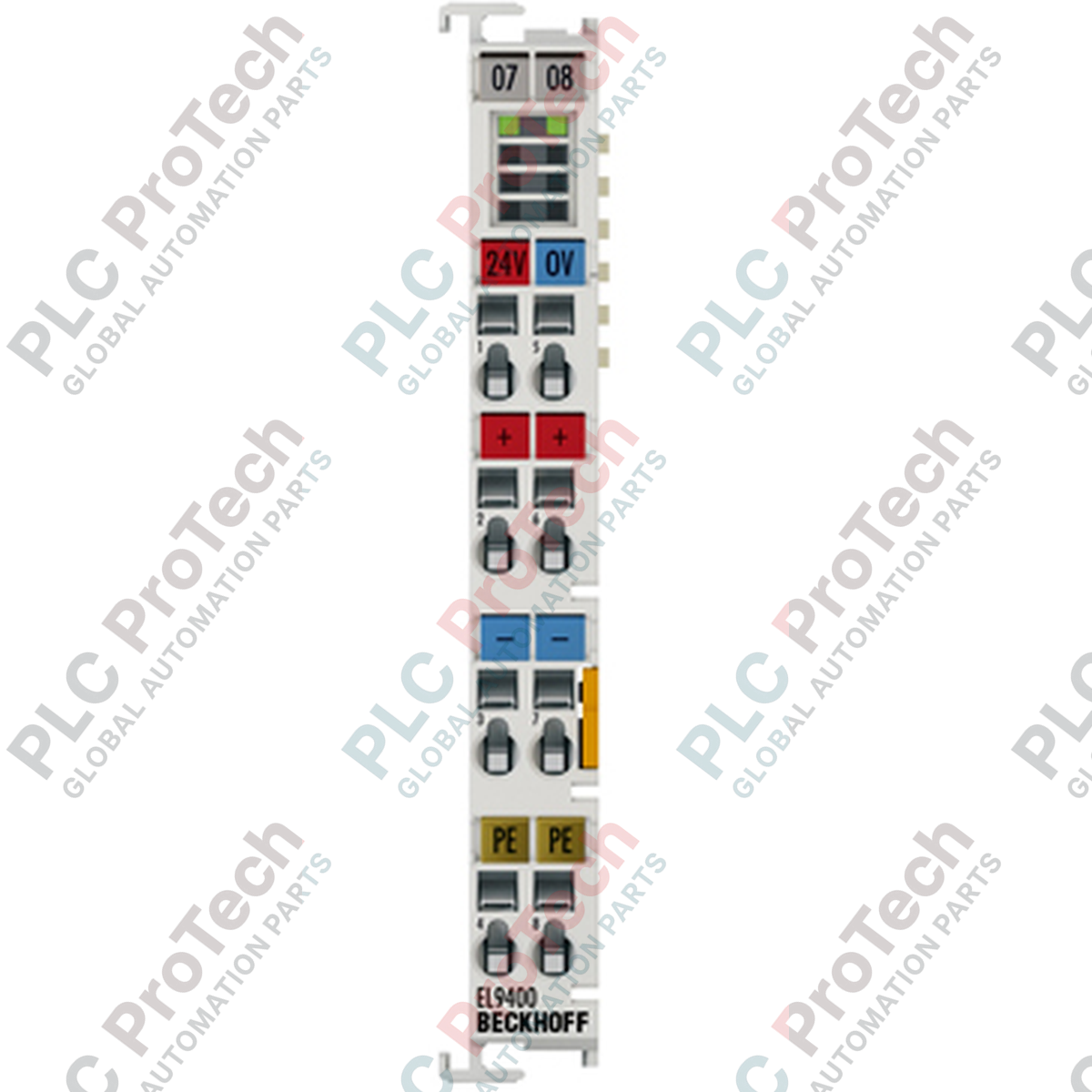

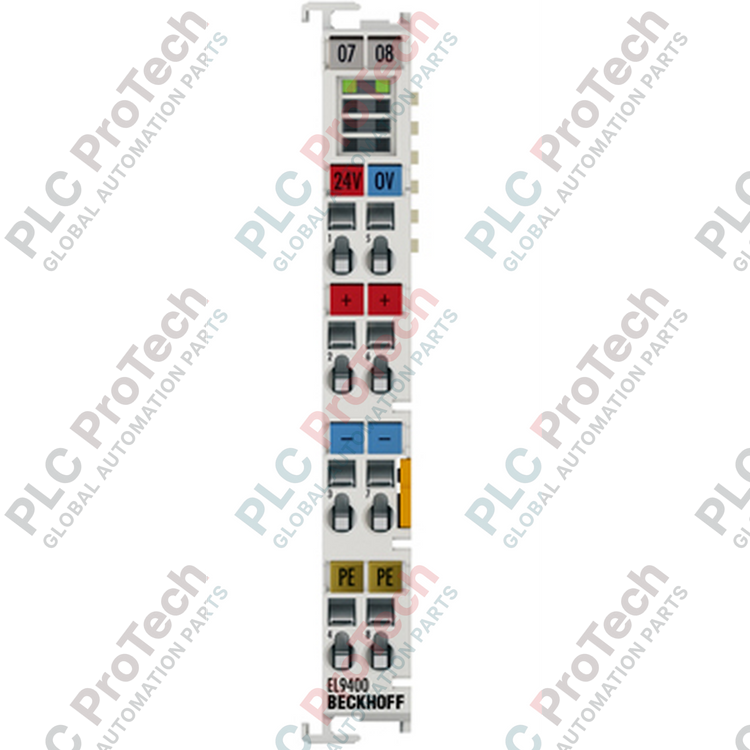

EL9400 (EL9400) adalah terminal catu daya berdaya tinggi yang dirancang untuk menyegarkan sinyal dan daya E-bus dalam blok Terminal EtherCAT. Dalam sistem otomasi industri skala besar—seperti jalur perakitan berkecepatan tinggi, mesin pengemasan, dan sistem kontrol gerak multi-sumbu—konsumsi arus E-bus internal dapat melebihi kapasitas kopler utama. EL9400 menjembatani kesenjangan ini dengan mengubah input 24 VDC menjadi pasokan 5 VDC yang stabil, menyediakan hingga 2 A untuk elektronik komunikasi E-bus hilir. Ini memastikan transmisi data yang stabil dan mencegah degradasi sinyal di seluruh stasiun I/O yang diperpanjang. Dengan mengisolasi potensial lapangan dari potensial logika dengan isolasi listrik 500 V, terminal ini juga melindungi unit prosesor sensitif dari gangguan listrik dan lonjakan tegangan yang terjadi di sisi lapangan.

Konfigurasi Teknis

EL9400 berfungsi sebagai modul manajemen daya dengan dua fungsi. Secara mekanis, modul ini melanjutkan kontak daya 24 VDC (hingga 10 A) ke terminal berikutnya untuk daya perangkat lapangan. Secara elektronik, modul ini mengakhiri segmen E-bus sebelumnya dan memulai segmen daya baru untuk logika komunikasi internal. Modul ini penting ketika total kebutuhan arus logika E-bus untuk terminal yang terpasang melebihi batas pasokan dari Bus Coupler atau terminal Catu Daya sebelumnya. Unit ini mendukung pengkabelan yang dapat dipasang untuk semua rumah seri ESxxxx, memudahkan pemeliharaan cepat dan penggantian perangkat keras tanpa memutuskan kabel utama.

Spesifikasi Teknis

FAQ Teknis

Kapan wajib menambahkan EL9400 ke segmen terminal EtherCAT saya?

Anda harus mengintegrasikan EL9400 ketika konsumsi arus kumulatif E-bus (biasanya 5 V) untuk semua terminal yang terhubung melebihi kapasitas keluaran kopler Anda (sering 1000 mA atau 2000 mA). Ini umum terjadi pada segmen dengan modul analog berkecepatan tinggi atau terminal fungsional kompleks.

Apakah EL9400 dapat menyediakan daya untuk sensor dan aktuator lapangan?

EL9400 meneruskan daya lapangan 24 VDC melalui kontak daya internalnya (hingga 10 A), tetapi fungsi elektronik utamanya adalah menghasilkan daya logika E-bus 5 V. Jika Anda hanya perlu menyegarkan daya lapangan (24 VDC) tanpa menambah arus E-bus, terminal feed-in EL9100 atau EL9110 mungkin lebih sesuai.

Apakah EL9400 memerlukan konfigurasi perangkat lunak di TwinCAT?

EL9400 adalah modul perangkat keras pasif-transparan terkait protokol EtherCAT; modul ini tidak menempati alamat dalam citra proses. Namun, modul ini harus ditempatkan dengan benar dalam konfigurasi fisik dan topologi di TwinCAT untuk menghitung anggaran daya segmen E-bus secara akurat.

Panduan Rekayasa & Instalasi

• Perhitungan Anggaran Daya: Sebelum instalasi, gunakan alat "Perbandingan Proyek" TwinCAT atau perhitungan manual untuk menjumlahkan kebutuhan arus E-bus dari semua modul hilir. Pastikan total tidak melebihi batas 2 A dari EL9400. Beban berlebih pada pasokan E-bus akan menyebabkan kesalahan komunikasi sementara atau kesalahan "Invalid V30 State".

• Isolasi Segmen: EL9400 menyediakan isolasi listrik 500 V antara E-bus dan kontak daya. Untuk menjaga integritas ini, pastikan pasokan 24 VDC yang memberi daya ke EL9400 bersih dan terpisah dari sirkuit beban induktif berisik sebanyak mungkin.

• Efisiensi Pengkabelan: Saat menggunakan varian ES9400 (dapat dipasang), manfaatkan konektor plug-in berkode untuk mencegah kesalahan pengkabelan saat penggantian lapangan. Pastikan input 24 VDC dikabel dengan penampang minimum 0,75 mm persegi untuk menangani beban potensial 10 A yang melewati kontak daya ke terminal berikutnya.
