Sistem Sensor Arus Eddy Emerson PR6426/000-131 CON041/916-200

Q: Berapa rentang pengukuran linear maksimum yang dapat dicapai dengan kombinasi sistem sensor khusus ini?

Saat sensor 32 mm dipasangkan dengan konfigurasi konverter khusus ini, rentang pengukuran linear yang diperluas sebesar 20,0 mm dapat dicapai.

Q: Berapa radius tekukan minimum yang diizinkan untuk kabel sensor selama pemasangan?

Radius tekukan statis minimum yang diizinkan adalah 35 mm untuk opsi kabel berlapis pelindung dan 25 mm untuk konfigurasi tanpa lapisan pelindung.

Q: Apa parameter suhu sekitar yang disertifikasi berdasarkan klasifikasi keselamatan intrinsik?

Untuk zona keselamatan intrinsik ATEX dan IEC-Ex, perangkat ini disertifikasi untuk beroperasi dalam rentang suhu sekitar -20 degC hingga 80 degC.

SKU PR6426/000-131 CON041/916-200

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Emerson
Nomor Produk: PR6426/000-131 CON041/916-200
Negara asal:Amerika Serikat
Jenis Produk: Sensor Arus Eddy
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 960g
Dimensi: 4.1cm x 15.9cm x 10.8cm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

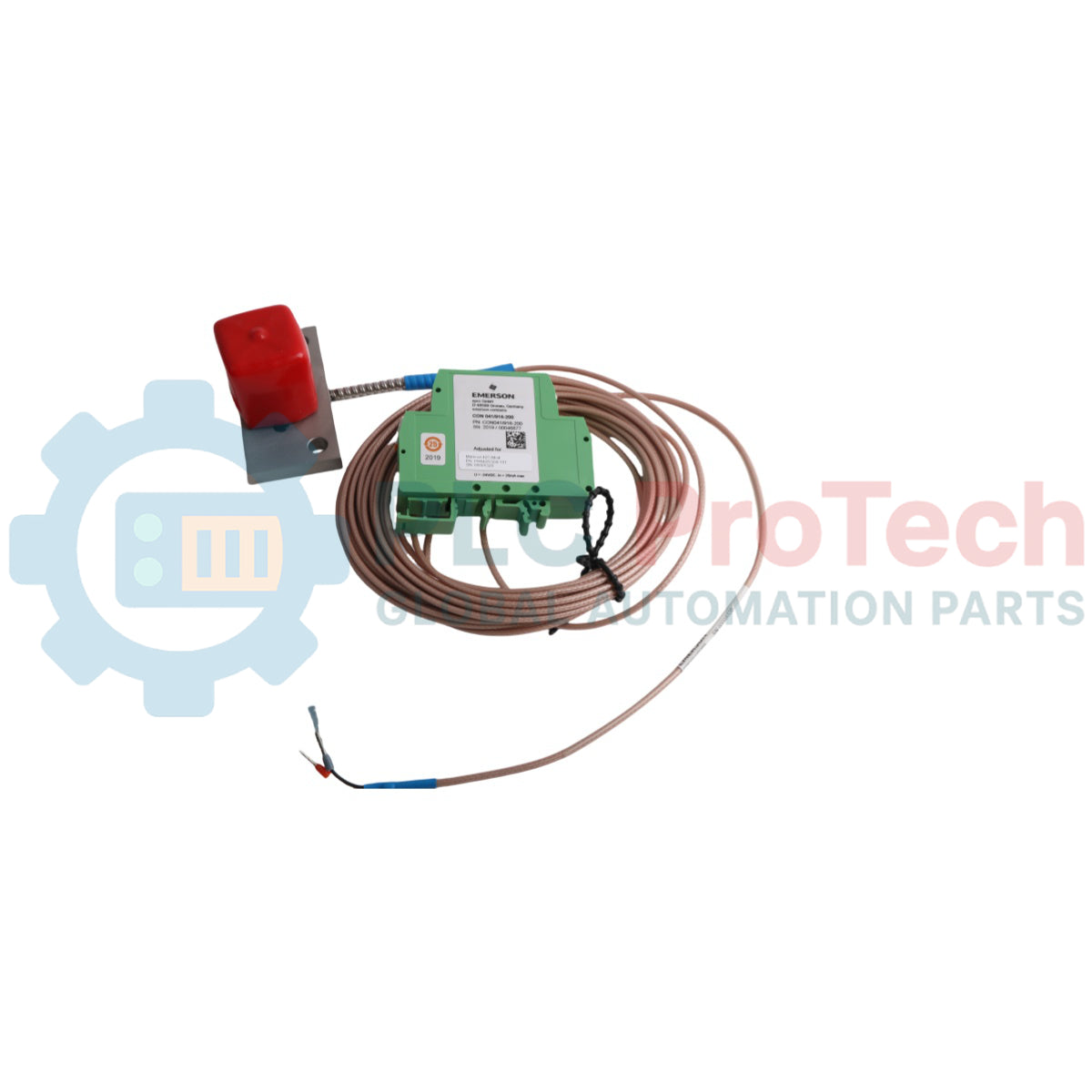

Sensor arus eddy tanpa kontak Emerson PR6426/000-131 beroperasi bersama konverter sinyal CON041/916-200 untuk membentuk sistem pengukuran kedekatan bagi turbomesin industri berat. Dirancang untuk digunakan pada turbin uap, gas, dan hidro, serta kompresor, pompa, dan kipas, rakitan ini mengukur perpindahan, posisi, eksentrisitas, dan gerakan poros radial serta aksial. Sensor PR6426/000-131 memantau kedekatan poros secara fisik tanpa kontak langsung, sementara konverter CON041/916-200 memproses variabel ini menjadi output listrik ternormalisasi yang sesuai untuk jaringan perlindungan mesin berkelanjutan.

Fitur

Mekanisme pengukuran arus eddy tanpa kontak untuk pelacakan detail dinamika dan perpindahan poros
Ketahanan terhadap tekanan tinggi dengan kepala sensor yang dirancang untuk menahan hingga 6.500 hPa
Rentang pengukuran diperluas hingga 20,0 mm jika dipasangkan dengan konverter konfigurasi yang ditentukan
Konstruksi fisik yang kokoh dengan selubung baja tahan karat dan insulasi kabel PTFE suhu tinggi
Eksekusi pemrosesan loop cepat dengan waktu naik sinyal di bawah 15 mikrodetik

Aplikasi

Pencatatan perpindahan dinamis poros radial dan aksial
Pemantauan posisi, gerakan, dan eksentrisitas turbomesin industri
Pemantauan perlindungan mesin pada turbin, kompresor, dan kipas industri besar

Informasi Pemesanan

Nomor Model	Jenis Sensor	Rentang Pengukuran	Kesalahan Linearitas
CON041/916-200	PR6426	20,0 mm (Rentang Diperluas)	<= 2,5%

Spesifikasi Teknis

Spesifikasi Dinamis & Kinerja

Parameter	Spesifikasi
Rentang Frekuensi (-3 dB)	0 hingga 20.000 Hz
Waktu Naik	<15 us
Sensitivitas Sensor	2 V/mm (50,8 mV/mil) <= +/-1,5% maks.
Celah Udara (Tengah)	Sekitar 5,5 mm (0,22") Nominal
Drift Jangka Panjang	<0,3%
Kecepatan Permukaan Maksimum	2.500 m/s (98.425 ips)
Material Target / Permukaan	Baja Feromagnetik (Standar 42 Cr Mo 4)
Diameter Poros Target	>= 200 mm (7.87")

Spesifikasi Kelistrikan & Daya

Parameter	Spesifikasi
Rentang Tegangan Catu Daya (Konfigurasi -24V)	-23V hingga -32V (Rentang Output: -4V hingga -20V)
Rentang Tegangan Catu Daya (Konfigurasi -2V)	-21V hingga -32V (Rentang Keluaran: -2V hingga -18V)

Spesifikasi Lingkungan

Parameter	Spesifikasi
Rentang Suhu Operasional Konverter	-30 hingga 100 degC (-22 hingga 212 Fahrenheit)
Rentang Suhu Operasional Sensor	-35 hingga 175 degC (-31 hingga 347 Fahrenheit)
Perubahan Suhu Sensor (<4 Jam)	200 degC (392 Fahrenheit)
Suhu Kabel Maksimum	200 degC (392 Fahrenheit)
Guncangan dan Getaran Konverter	5g @ 60Hz @ 25 degC (77 Fahrenheit)
Guncangan dan Getaran Sensor	5g (49.05 m/s2) @ 60Hz @ 25 degC (77 Fahrenheit)
Kelas Perlindungan Konverter	IP20

Spesifikasi Fisik

Parameter	Spesifikasi
Produsen	Emerson
Bahan Rumah Konverter	PA 6.6
Berat Konverter	~60 gram (2.12 oz)
Bahan Selongsong Sensor	Baja Tahan Karat
Bahan Kabel Sensor	PTFE
Berat Sensor (dengan Kabel 1M, Tanpa Pelindung)	~800 gram (28.22 oz)

Sambungan/Antarmuka

Konektor / Terminal	Fungsi
Sambungan Masukan Transduser	Steker Lemo Pengunci Otomatis
Sambungan Catu Daya / Keluaran	Tipe Terminal Sekrup (Maks. 1,5 mm2, selongsong ujung kabel)

Panduan Pemasangan

Pasang modul konverter sinyal pada dudukan rel DIN standar di dalam enklosur.
Pertahankan zona bebas berdiameter minimal 80 mm tanpa material feromagnetik di sekitar kepala sensor 32 mm untuk mencegah distorsi medan.
Perhatikan radius tekukan kabel minimum 35 mm untuk jalur kabel berlapis pelindung, atau 25 mm untuk varian tanpa pelindung.
Kalibrasikan posisi awal sensor ke celah udara tengah nominal sekitar 5,5 mm.

Kepatuhan dan Sertifikasi

CE: 2014/30/EU (EN 61326-1), 2014/34/EU, 2011/65/EU (DIN EN 50581)
ATEX: EN 60079-0, EN 60079-11; II 2 G Ex ia IIC T4 Gb (-20 degC <= Ta <= 80 degC)
IEC-Ex: IEC 60079-0, IEC 60079-11, IEC 60079-26; Ex ia IIC T4 Gb (-20 degC <= Ta <= 80 degC)
CSA: CAN/CSA-C22.2 NO. 0-M91, NO. 157-92, NO. 213-M1987, CAN/CSA-E60079-15-02, NO. 25-1966, NO. 61010-1-04; Standar ANSI/UL 913-2004, Standar ANSI/UL 1604-1995, UL 60079-15 2002, UL 61010-1
Entri Area Berbahaya: Keselamatan Intrinsik (Ex ia IIC T4 Gb / Kelas I Divisi 1 Grup A, B, C, D T4); Tidak memercik (Kelas I Divisi 2 Grup A, B, C, D / Ex nA II T3..T4 / AEx nA II T3..T4)

FAQ

Berapa rentang pengukuran linear maksimum yang dapat dicapai dengan kombinasi sistem sensor khusus ini?

Saat sensor 32 mm dipasangkan dengan konfigurasi konverter khusus ini, rentang pengukuran linear yang diperluas sebesar 20,0 mm dapat dicapai.

Berapa radius tekukan minimum yang diizinkan untuk kabel sensor selama pemasangan?

Radius tekukan statis minimum yang diizinkan adalah 35 mm untuk opsi kabel berlapis pelindung dan 25 mm untuk konfigurasi tanpa lapisan pelindung.

Apa parameter suhu sekitar yang disertifikasi berdasarkan klasifikasi keselamatan intrinsik?

Untuk zona keselamatan intrinsik ATEX dan IEC-Ex, perangkat ini disertifikasi untuk beroperasi dalam rentang suhu sekitar -20 degC hingga 80 degC.
