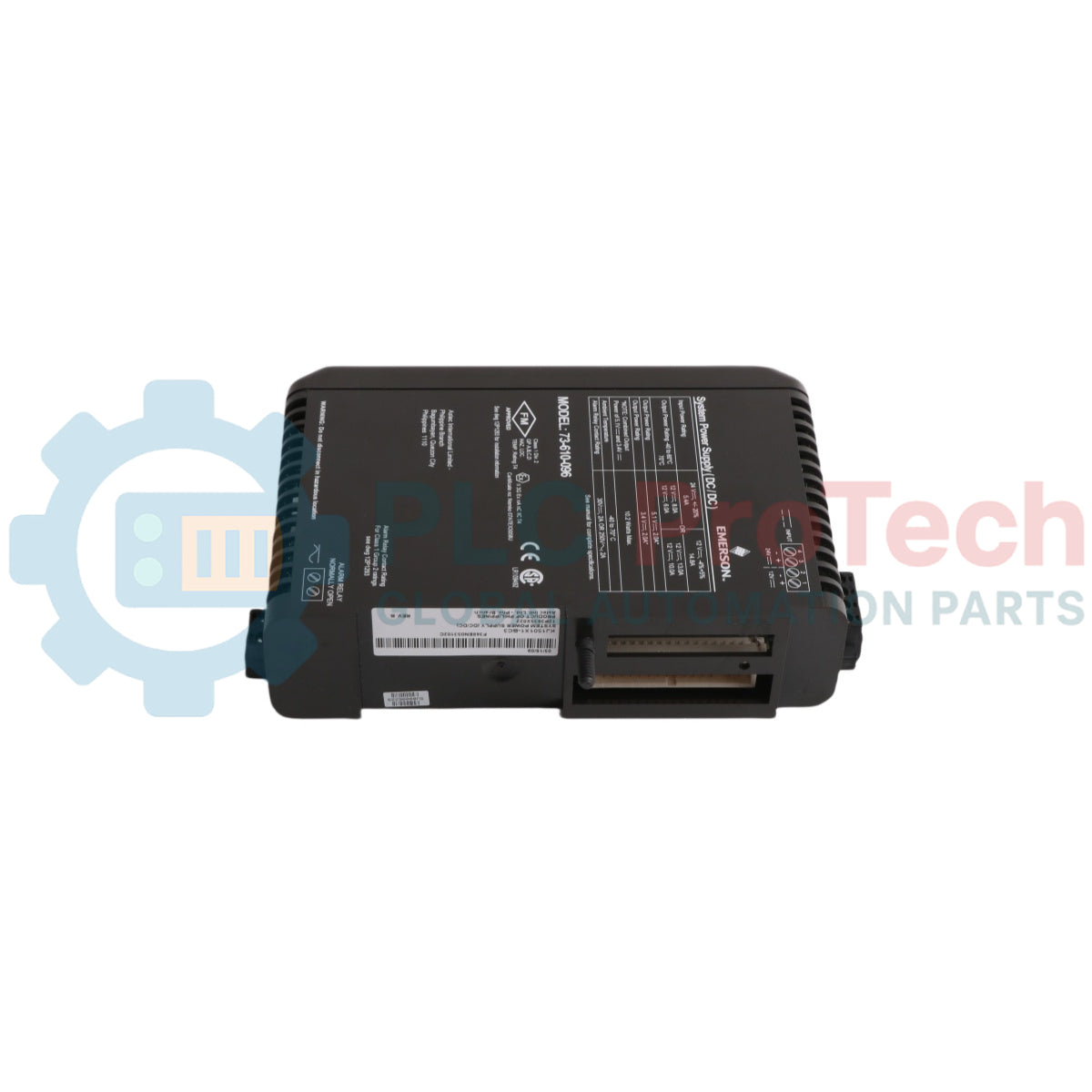

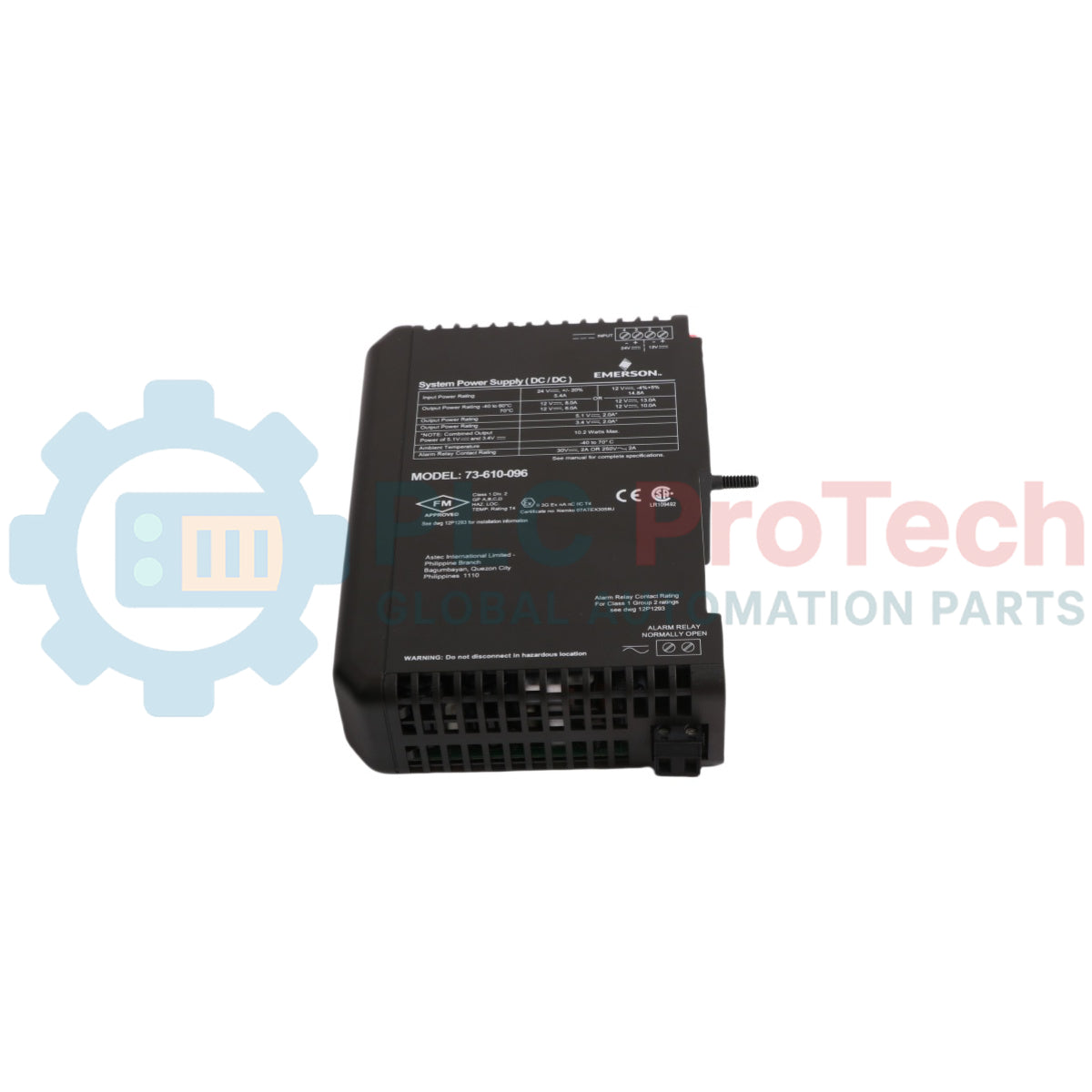

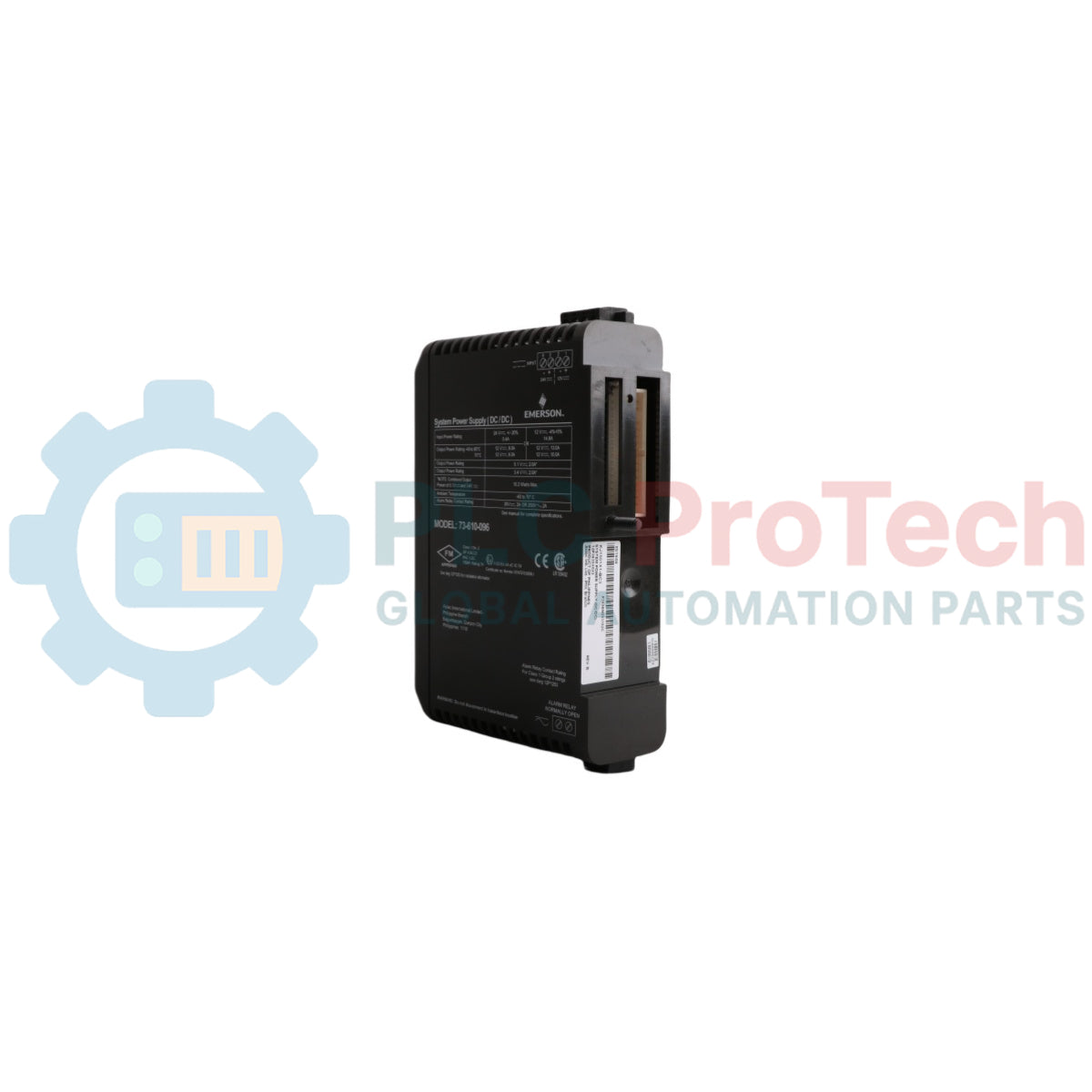

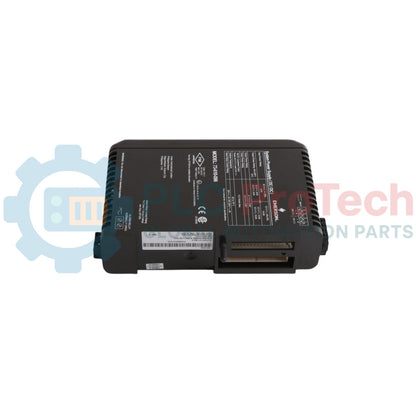

Catu Daya Sistem Enhanced Emerson VE5009 KJ1501X1-BC3 12P3935X022

SKU KJ1501X1-BC3

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Emerson
Nomor Produk: KJ1501X1-BC3
Negara asal:Amerika Serikat
Jenis Produk: Catu Daya DC Ganda
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 720g
Dimensi: 140 mm x 45 mm x 128 mm (T x L x D)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Emerson VE5009 adalah catu daya sistem modular plug-and-play yang dirancang untuk menyediakan daya stabil dan andal bagi pengontrol dan antarmuka I/O DeltaV. Sebagai komponen integral infrastruktur DeltaV M-series, Catu Daya Sistem 24/12-VDC yang Ditingkatkan ini mendukung konfigurasi tegangan input ganda, yang secara efisien mengakomodasi daya bulk pabrik 12 VDC dan 24 VDC. Saat beroperasi dengan daya bulk 24 VDC, VE5009 menyalurkan arus hingga 8 A langsung melalui LocalBus ke subsistem I/O, sehingga menghilangkan kebutuhan akan konverter daya bulk perantara 24-ke-12 VDC yang berdiri sendiri. Perangkat ini memiliki kemampuan berbagi beban yang fleksibel untuk memfasilitasi penskalaan sistem dan redundansi daya, deteksi kesalahan tegangan kurang/lebih yang komprehensif untuk melindungi elektronik logika hilir, serta isolasi absolut antara daya sistem dan sirkuit lapangan.

Fitur

Desain modular plug-and-play memungkinkan pemasangan tanpa hambatan ke slot carrier daya/pengontrol horizontal 2-lebar atau vertikal 4-lebar.
Memanfaatkan bus daya internal dalam sistem carrier, sehingga menghilangkan kebutuhan kabel interkoneksi eksternal antara catu daya, pengontrol, dan carrier antarmuka I/O.
Kemampuan input ganda mendukung integrasi fleksibel ke dalam sistem daya 12 VDC atau 24 VDC yang ada.
Mendukung arsitektur berbagi beban untuk menerapkan redundansi daya sistem 1-ke-N atau 1-ke-1 secara ekonomis.
Deteksi kesalahan terintegrasi memantau batas tegangan untuk memastikan kemampuan cold restart otomatis bagi pengontrol setelah anomali daya bulk.
Indikator LED panel depan khusus menyediakan visibilitas diagnostik waktu nyata untuk operasi DC normal dan status kesalahan.
Kontak alarm relai normally open 2-kawat internal segera berubah status ketika terjadi penyimpangan output internal atau runtuhnya input catu daya bulk.
Membatasi perutean daya sistem dan lapangan ke jalur independen yang terisolasi saat bersumber dari sistem 24 VDC umum.
Konektor input daya bulk dengan pemasangan cepat menyederhanakan perutean dan memungkinkan penggantian modul yang efisien dibandingkan dengan blok terminal tetap konvensional.

Aplikasi

Manajemen daya logika sistem dan antarmuka Sistem Kontrol Terdistribusi (DCS)
Otomatisasi loop kontrol proses kritis dan jaringan daya carrier redundan
Pabrik proses industri berat yang memerlukan modul daya bersertifikasi untuk lokasi berbahaya

Informasi Pemesanan

Deskripsi	Nomor Model	Nomor Suku Cadang / Nomor Rakitan
Catu Daya Sistem 24/12-VDC yang Ditingkatkan	VE5009	KJ1501X1-BC3 (Rakitan: 12P3935X022)

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	Emerson Process Management
Merek Manufaktur	Astec Intl. Ltd. - Cabang Filipina
Tegangan Input (Mode 12 VDC)	12 VDC (-4% hingga +5%) pada 14,8 A
Tegangan Input (Mode 24 VDC)	24 VDC +/- 20% pada 6,1 A (atau 5,4 A)
Arus Inrush (12 VDC)	Maksimum puncak 12 A selama 5 ms pada rentang input 12 VDC (tidak termasuk output 12 VDC)
Arus Inrush (24 VDC)	Maksimum puncak 20 A selama 5 ms pada rentang input 24 VDC (termasuk output 12 VDC)
Peringkat Output (-40 hingga 60 derajat C)	+12 VDC pada 13,0 A (Input 12 VDC) +12 VDC pada 8,0 A (Input 24 VDC) +5,1 VDC pada 2,0 A (juga tercantum sebagai +5 VDC) +3,4 VDC pada 2,0 A (juga tercantum sebagai +3,3 VDC)
Daya Output Logika Sistem Gabungan	Maksimum total 10,2 Watt dari output gabungan +5,1 VDC dan +3,4 VDC
Peringkat Output (60 hingga 70 derajat C)	+12 VDC pada 10,0 A (Input 12 VDC) +12 VDC pada 6,0 A (Input 24 VDC) +5,1 VDC pada 2,0 A +3,4 VDC pada 2,0 A
Perlindungan Input	Dilengkapi sekring internal, tidak dapat diganti
Perlindungan Tegangan Lebih	Output dilindungi pada 110% hingga 120%
Waktu Tahan	Output tetap dalam 5% dari nominal pada beban penuh dan tegangan input minimum selama 5 ms (tidak termasuk arus 12 VDC dengan input 12 VDC)
Rentang Suhu Pengoperasian	-40 hingga 60 derajat C (-40 hingga 140°F) tanpa penurunan peringkat 60 hingga 70 derajat C (140 hingga 158°F) dengan penurunan peringkat
Rentang Suhu Penyimpanan	-40 hingga 70 derajat C (-40 hingga 158°F)
Kelembapan Relatif	5 hingga 95%, tanpa kondensasi
Kontaminan Udara	Kontaminan udara ISA-S71.04-1985 kelas G3
Ketahanan terhadap Kejutan	Gelombang setengah sinus 10 g selama 11 ms
Toleransi Getaran	1 mm puncak-ke-puncak dari 5 Hz hingga 16 Hz, 0,5 g dari 16 Hz hingga 150 Hz (atau 1 mm puncak-ke-puncak dari 2 hingga 13,2 Hz, 0,7 g dari 13,2 hingga 150 Hz)
Indikasi LED Status	Hijau: Daya DC (input diterapkan, sekring/dioda internal utuh) Merah: Kesalahan (output +5,1 VDC dan +3,4 VDC berada di luar toleransi)

Sambungan/Antarmuka

Pin Terminal / Konektor	Fungsi
Pin Input 1 & 2	Input Utama Sumber 12 VDC (+ / -)
Pin Input 3 & 4	Input Utama Sumber 24 VDC (+ / -)
Kontak Relai Alarm	Relai kontak kering normally open 2 kabel; menutup saat rel logika sistem internal (3,4 VDC dan 5,1 VDC) berada dalam batas 4% dari nominal. Peringkat: 30 VDC pada 2,0 A atau 250 VAC pada 2,0 A.

Panduan Instalasi

Pemasangan Carrier: Modul hanya boleh dipasang pada carrier DeltaV Power/Controller yang telah dipasang sebelumnya dan didukung rel DIN tipe T (termasuk varian horizontal 2-lebar, vertikal 4-lebar, atau Vertical Plus).
Batasan Daya (Pekerjaan Bertegangan): Unit ini tidak dapat dilepas atau dipasang saat daya sistem bertegangan. Pastikan sumber utama benar-benar diisolasi sebelum penanganan.
Kondisi Passthrough 12 VDC: Sumber tegangan eksternal yang memasok modul ini dalam mode passthrough 12 VDC tidak boleh menghasilkan atau memiliki potensial yang melebihi 12,6 VDC selama pengoperasian normal dan harus memasok arus maksimum tidak lebih dari 16 A.
Ventilasi dan Penurunan Peringkat: Pastikan terdapat jarak bebas di sekitar susunan carrier agar konveksi udara tidak terhambat, terutama saat batas suhu lingkungan pengoperasian mendekati rentang penurunan peringkat 60 hingga 70 derajat C.
Pengkabelan Area Berbahaya: Lihat dokumen instruksi resmi 12P2046 (Zona 2) atau 12P1293 (Kelas 1 Divisi 2) untuk persyaratan penahanan batas dan panduan pembumian.

Kepatuhan dan Sertifikasi

Disetujui FM: Kelas 1 Divisi 2, Grup A, B, C, D; Lokasi Berbahaya; Peringkat Suhu T4
Bersertifikat ATEX: II 3G Ex nA nC IIC Gc; No. Sertifikat: Nemko 07ATEX3058U
Bersertifikat CSA: LR109492
Disetujui CE

FAQ

Berapa daya keluaran maksimum yang disediakan perangkat untuk keluaran logika sistem intinya?

Gabungan daya keluaran dari jalur logika internal +5,1 VDC dan +3,4 VDC memiliki peringkat maksimum 10,2 Watt.

Apakah catu daya dapat diganti saat carrier sedang bertegangan?

Tidak, unit ini dalam kondisi apa pun tidak boleh dilepas atau dipasang saat daya sistem sedang aktif.

Dalam kondisi apa relai alarm internal menutup?

Kontak relai alarm 2 kabel yang biasanya terbuka menutup ketika keluaran logika sistem internal 3,3 VDC dan 5 VDC beroperasi dalam rentang 4% dari nilai tegangan nominalnya.

Apa batasan ketat untuk sumber tegangan masukan selama operasi passthrough 12 VDC?

Selama mode passthrough 12 VDC, sumber tidak boleh menghasilkan tegangan yang melebihi 12,6 VDC dan harus memasok arus maksimum tidak lebih dari 16 A.
