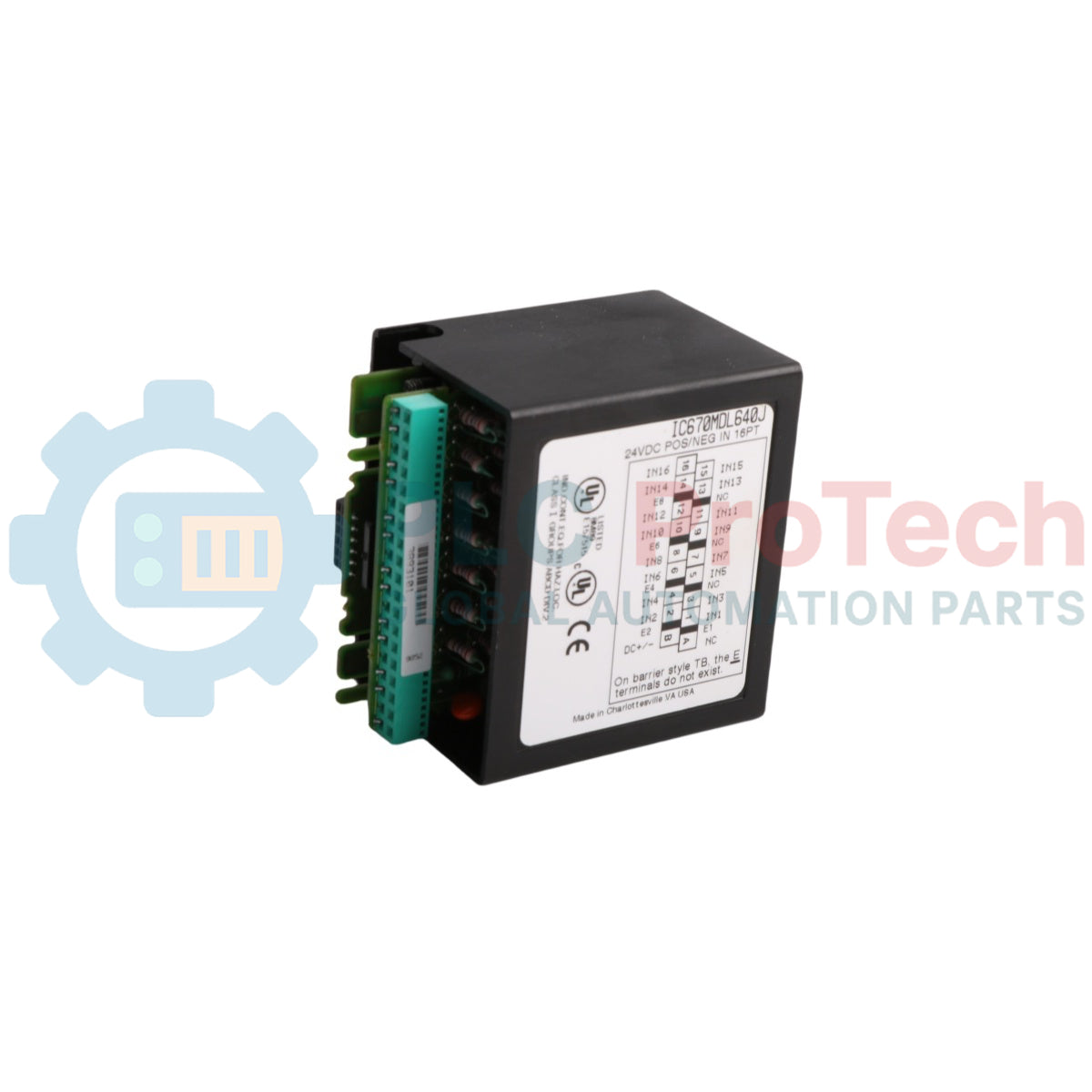

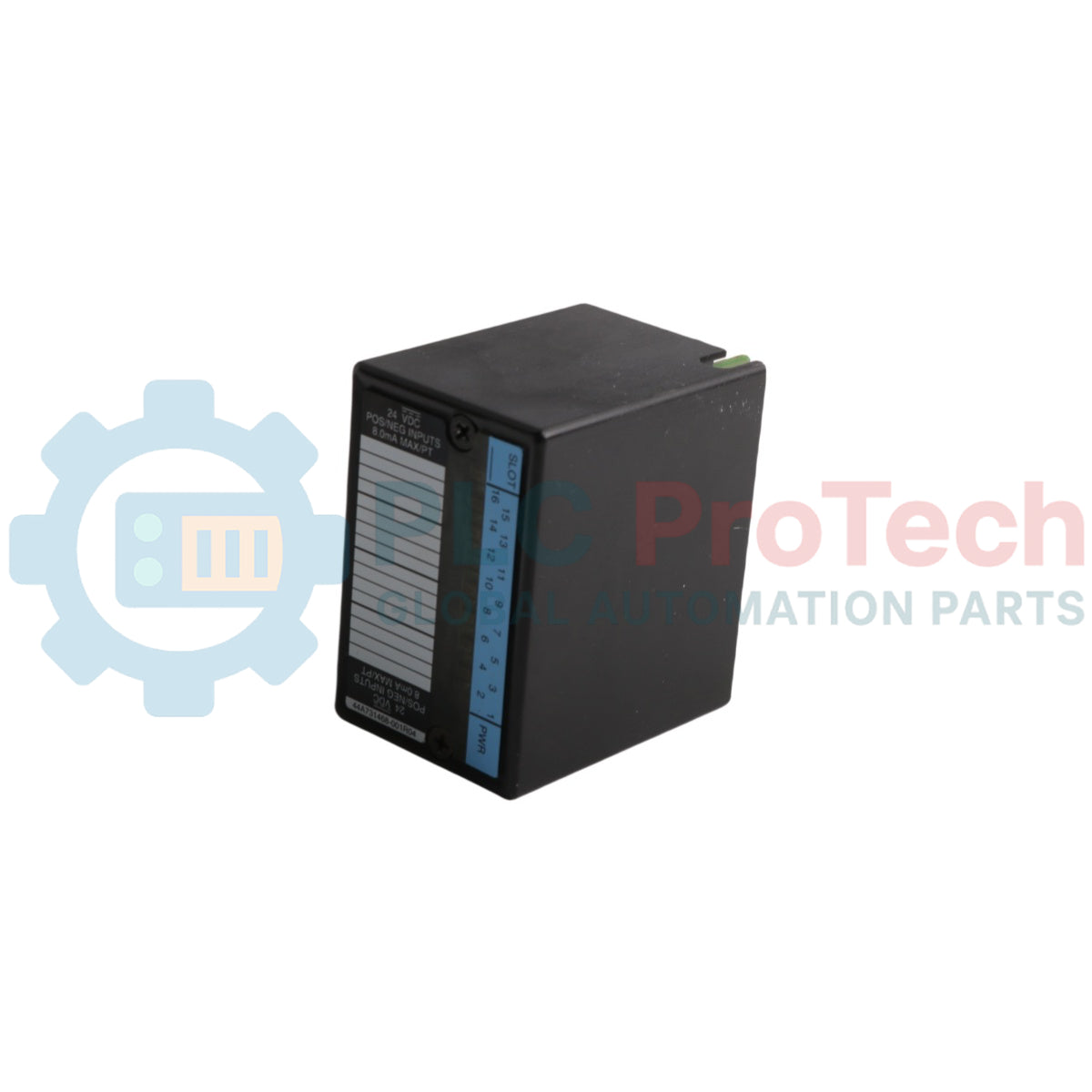

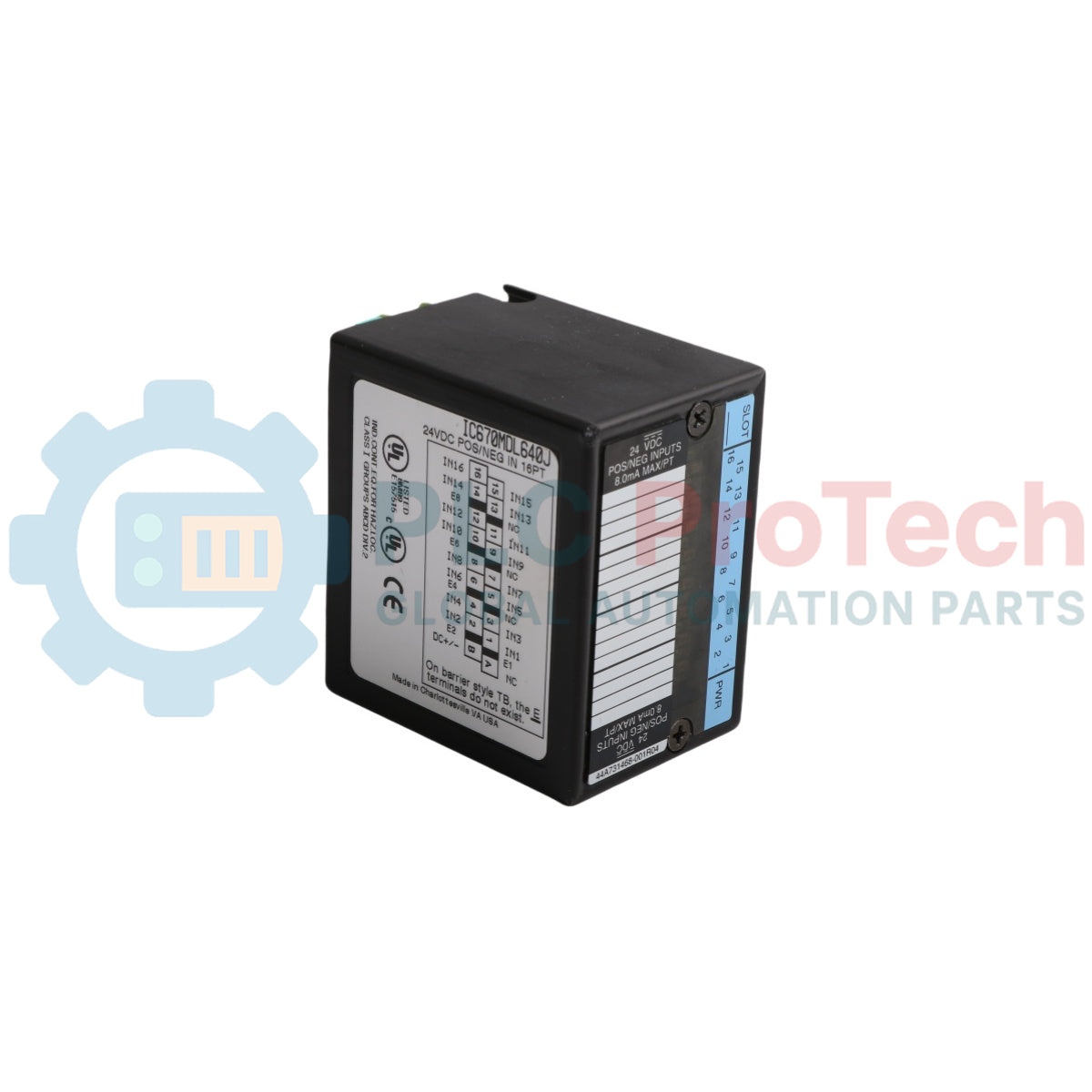

Modul Input 16 Titik 24VDC GE Fanuc Field Control IC670MDL640

Ikhtisar Produk

 IC670MDL640 (IC670-MDL-640) adalah modul input digital 16 titik, 24 VDC, yang dirancang untuk sistem I/O Field Control GE Fanuc. Modul ini berfungsi sebagai antarmuka antara sistem kontrol dan berbagai perangkat pendeteksi di lapangan, seperti sakelar kedekatan, tombol tekan, dan sakelar batas. Dirancang untuk sinyal input "Logika Positif" (Sinking),  IC670MDL640 menyediakan pemantauan status yang andal dalam format yang ringkas dan modular. Modul ini merupakan komponen penting untuk arsitektur I/O terdistribusi yang memerlukan pemrosesan sinyal berkecepatan tinggi dan isolasi galvanis guna melindungi pengontrol pusat dari gangguan listrik sisi lapangan dalam industri seperti perakitan otomotif dan pengemasan.

Konfigurasi Teknis

Modul ini memiliki 16 titik input diskret, yang biasanya dibagi menjadi dua kelompok berisi delapan titik. Setiap kelompok menggunakan satu jalur balik bersama sehingga mengurangi kompleksitas pengkabelan lapangan. IC670MDL640 dirancang untuk dipasang secara "plug-and-play" pada terminal base Field Control (seperti IC670CHS001 atau IC670CHS002), sehingga mendukung kemampuan hot-swap. Modul ini dilengkapi indikator LED individual untuk masing-masing dari 16 kanal guna memberikan konfirmasi visual langsung atas status input, serta LED "OK" untuk memantau kondisi internal rangkaian logika modul.

Spesifikasi Teknis

FAQ Teknis

Apa yang dimaksud dengan "Logika Positif" dalam konteks modul ini?

"Logika Positif" (juga dikenal sebagai Sinking) berarti modul input menerima arus dari perangkat lapangan. Dalam konfigurasi ini, sensor lapangan bertindak sebagai "sumber" dengan menghubungkan jalur 24V+ ke terminal input modul saat sensor diaktifkan.

Apakah sensitivitas input dapat disesuaikan untuk menyaring derau listrik?

Ya. IC670MDL640 memiliki waktu filter digital yang dapat dikonfigurasi (biasanya 1,0 ms atau 8,0 ms). Waktu filter yang lebih lama berguna di lingkungan dengan interferensi elektromagnetik (EMI) yang signifikan untuk mencegah "chattering" atau pemicu palsu, sedangkan waktu yang lebih singkat lebih sesuai untuk penghitungan atau pendeteksian berkecepatan tinggi.

Apakah modul ini kompatibel dengan sensor 2 kabel?

Ya, asalkan "arus kebocoran saat kondisi Off" sensor 2 kabel lebih rendah daripada ambang arus Off maksimum modul (biasanya < 1,5 mA). Jika kebocorannya terlalu tinggi, modul dapat tetap berada dalam kondisi "ON" meskipun sensor dinonaktifkan.

Panduan Rekayasa & Pemasangan

• Pemilihan Terminal Base: IC670MDL640 harus digunakan dengan terminal base seri IC670CHS. Base ini menyediakan pemasangan mekanis pada rel DIN dan koneksi listrik untuk bus I/O lokal. Pastikan modul terpasang dengan kuat dan tab pengunci telah terpasang untuk mempertahankan kontinuitas listrik.

• Praktik Terbaik Pengkabelan: Untuk meminimalkan induksi derau, pisahkan kabel input 24 VDC secara fisik dari jalur daya AC bertegangan tinggi. Gunakan kabel pasangan terpilin untuk jalur yang panjang (lebih dari 30 meter) guna memastikan sinyal 7,0 mA tetap bersih dan dapat terdeteksi.

• Catu Daya Redundan: Jika input digunakan untuk interlock penting, pertimbangkan penggunaan catu daya 24 VDC redundan untuk tegangan sisi lapangan. Jika daya lapangan gagal, semua 16 input akan beralih ke kondisi "OFF", yang dapat memicu penghentian keselamatan di seluruh sistem.
