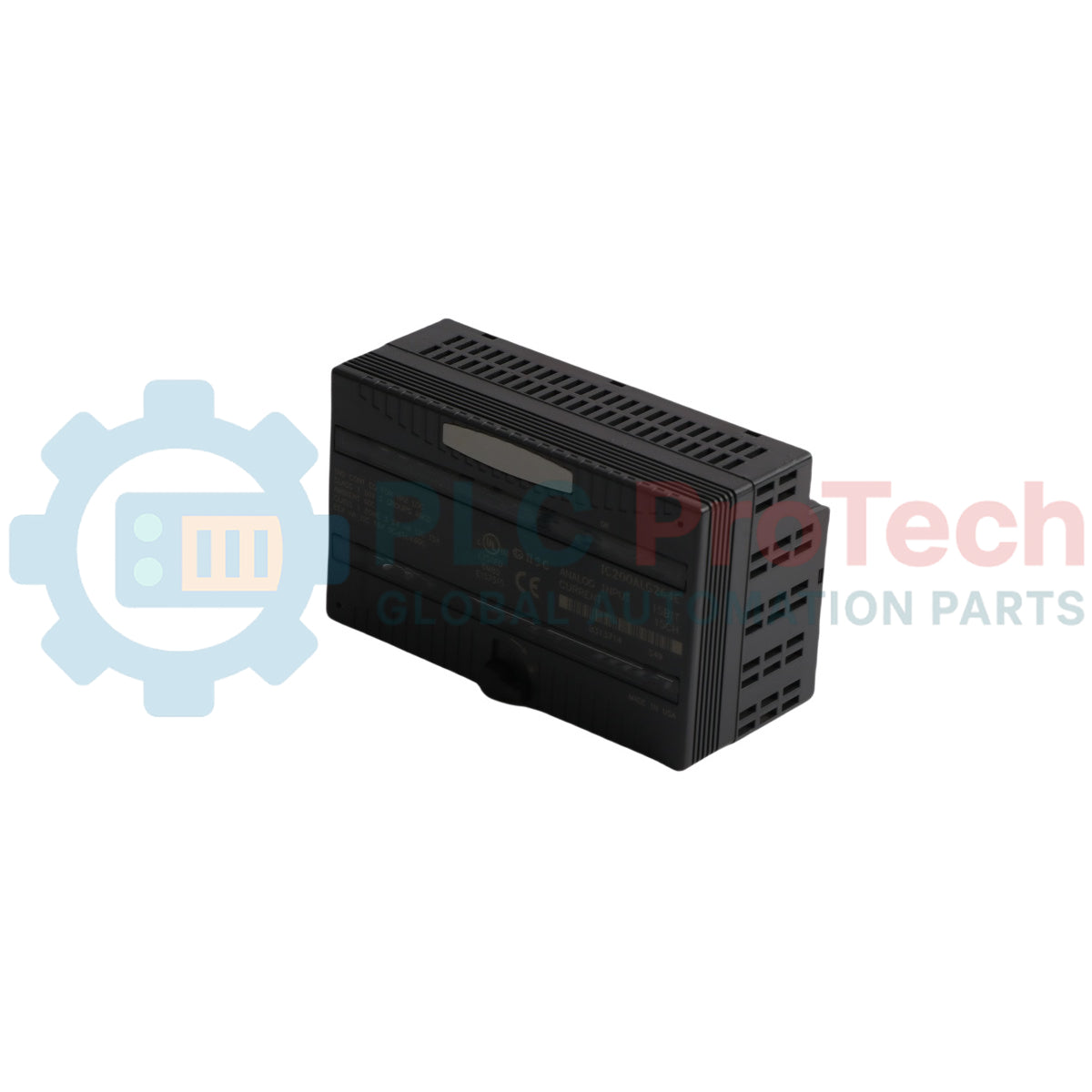

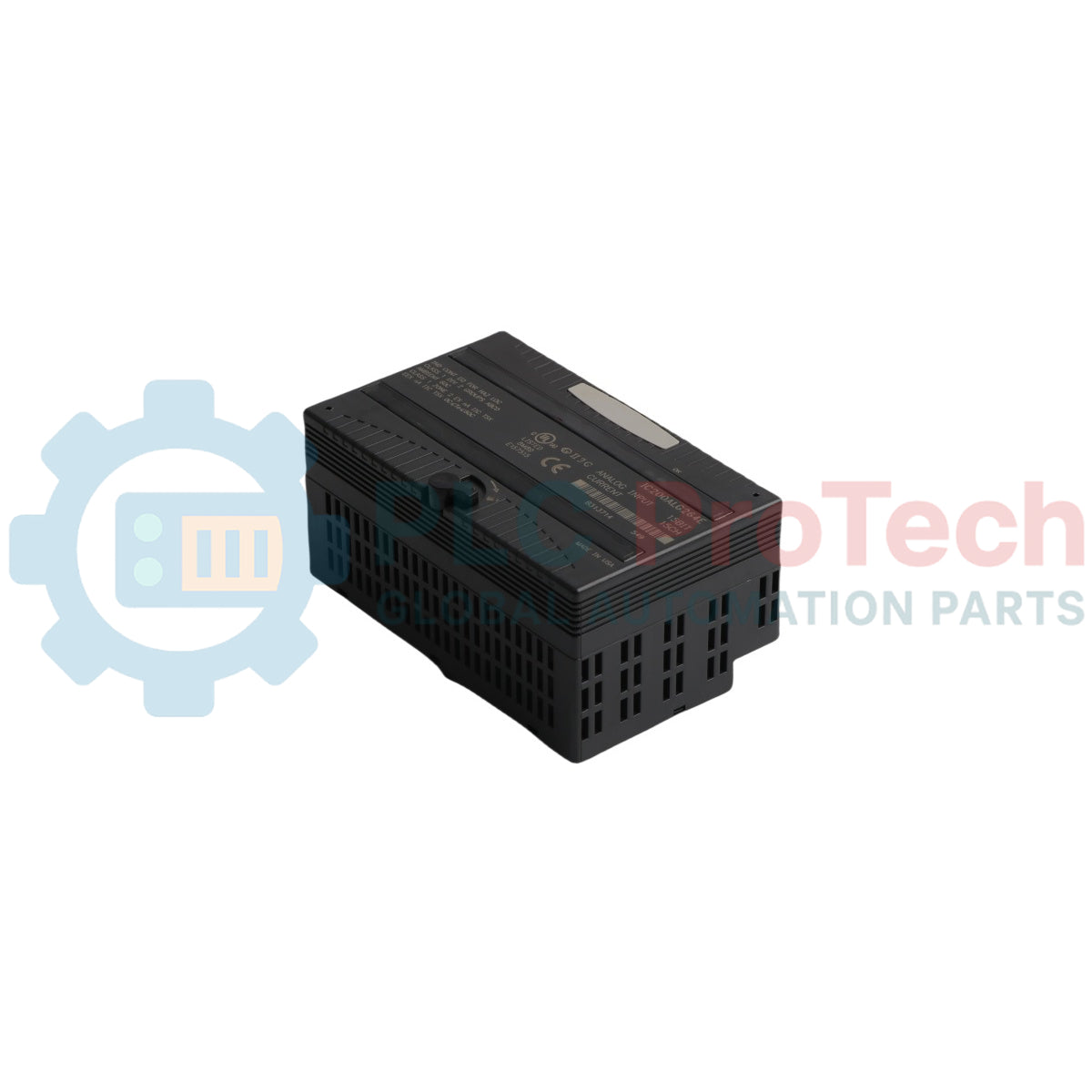

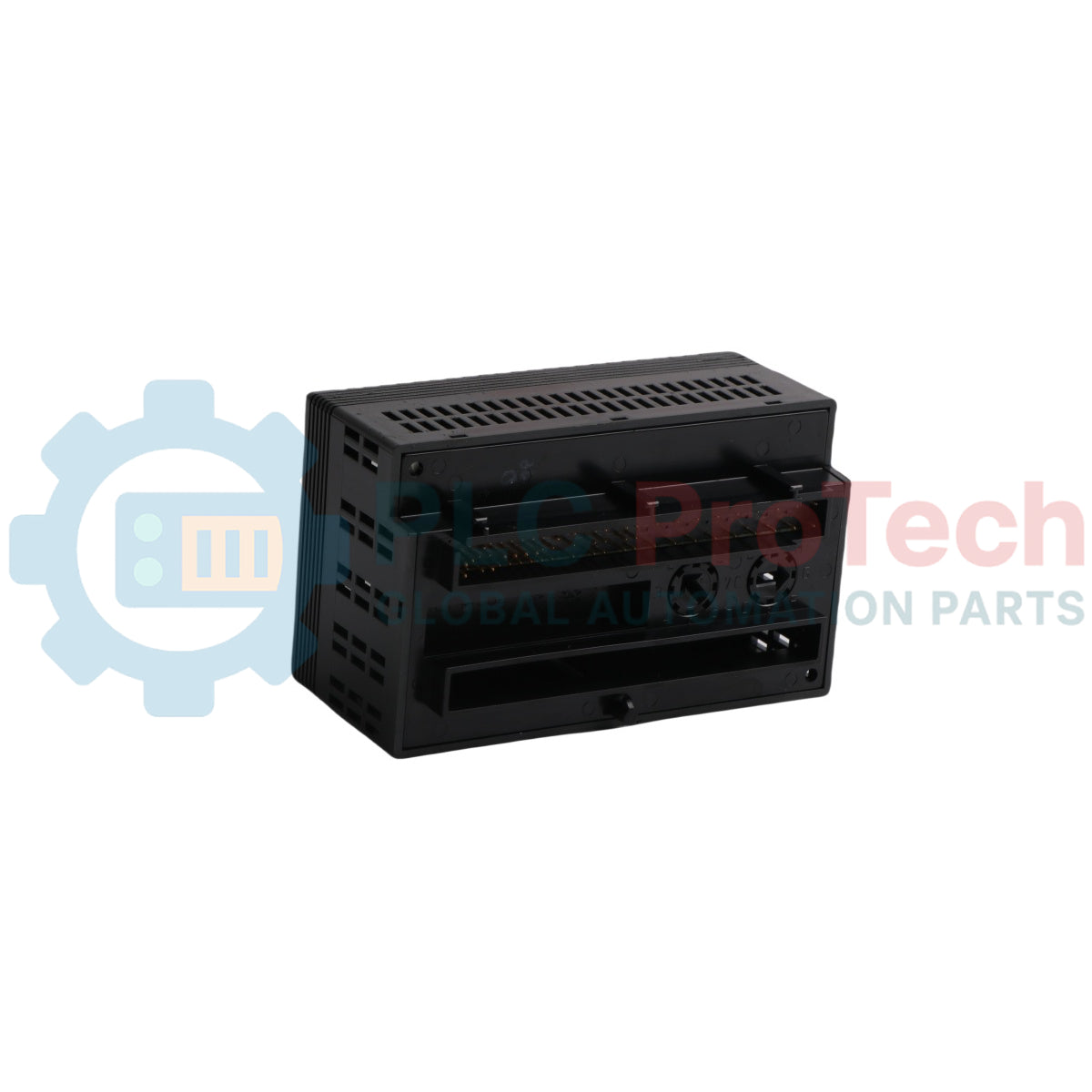

Modul Masukan Arus Analog GE Fanuc IC200ALG264

Ikhtisar Produk

The IC200ALG264 (IC200-ALG-264) adalah modul input analog 15 kanal berdensitas tinggi dari seri GE VersaMax, yang dirancang khusus untuk pemantauan sinyal arus secara presisi. Modul ini dirancang untuk menerima input arus unipolar dalam rentang 0 hingga 20 mA atau 4 hingga 20 mA, sehingga menjadi komponen penting untuk memproses umpan balik dari pemancar di pabrik kimia, fasilitas pengolahan air, dan sistem HVAC. Dengan menyediakan 15 kanal dalam satu ukuran yang ringkas,  IC200ALG264 memaksimalkan efisiensi ruang panel sekaligus menyediakan resolusi 12-bit untuk akuisisi data yang akurat. Integrasinya yang mulus dengan CPU VersaMax dan Unit Antarmuka Jaringan (NIU) memastikan throughput data berkecepatan tinggi serta kinerja yang andal dalam arsitektur I/O terdistribusi.

Konfigurasi Teknis

Modul ini memiliki arsitektur berdensitas tinggi, dengan 15 kanal yang berbagi satu jalur balik bersama, sehingga dioptimalkan untuk instalasi dengan keterbatasan ruang. Modul ini menggunakan konverter A/D 12-bit yang menyediakan 4.000 hitungan di seluruh rentang sinyal. Modul ini dapat "Diganti Saat Beroperasi" jika digunakan dengan terminal base VersaMax yang sesuai, sehingga pemeliharaan dapat dilakukan tanpa mematikan sistem. Diagnostik bawaan mencakup deteksi "Kabel Terbuka" untuk mode 4–20 mA serta pemantauan catu daya 24 VDC yang disediakan pengguna, dengan indikator LED di bagian depan untuk status "OK" dan "Daya Pengguna" guna mempermudah pemecahan masalah di lapangan.

Spesifikasi Teknis

FAQ Teknis

Apakah modul ini memerlukan 24 VDC eksternal agar dapat berfungsi?

Ya. IC200ALG264 memerlukan catu daya 24 VDC eksternal untuk menyalakan sirkuit konversi analog-ke-digital. Daya ini dihubungkan melalui terminal base. Jika LED "Daya Pengguna" tidak menyala, modul akan melaporkan nilai nol atau di bawah rentang kepada CPU.

Bagaimana "Jalur Balik Bersama" 15 kanal memengaruhi pengkabelan?

Berbeda dengan modul terisolasi 8 kanal, semua 15 kanal pada IC200ALG264 berbagi satu jalur balik bersama. Artinya, semua pemancar lapangan harus kompatibel dengan sistem ground bersama. Untuk loop yang memerlukan isolasi galvanik penuh antarkanal, gunakan modul lain atau isolator sinyal eksternal.

Apa yang terjadi jika kabel 4–20 mA terputus?

Dalam mode 4–20 mA, modul menyediakan diagnostik rentang rendah. Jika arus turun di bawah sekitar 3,5 mA, PLC biasanya akan melaporkan gangguan "Alarm Rendah" atau "Kabel Terbuka" untuk kanal tersebut, sehingga pemeliharaan dapat segera dilakukan.

Panduan Rekayasa & Instalasi

• Pemilihan Terminal Base: Modul berdensitas tinggi ini harus dipasangkan dengan terminal base yang kompatibel, seperti IC200TBT002 (gaya Barrier) atau IC200TBP002 (gaya Pegas). Pastikan base dikunci dengan benar untuk mencegah pemasangan modul digital secara tidak sengaja ke slot analog.

• Pelindung untuk I/O Berdensitas Tinggi: Dengan 15 sinyal analog yang berdekatan, crosstalk dan EMI berpotensi menimbulkan risiko. Gunakan kabel pasangan berpilin berpelindung berkualitas tinggi dan pastikan pelindungnya diterminasi di sisi PLC ke batang ground bumi khusus.

• Pertimbangan Daya Loop: Jika pemancar lapangan merupakan tipe "2 kabel" (bertenaga loop), pastikan catu daya 24 VDC eksternal memiliki arus yang cukup untuk memberi daya pada seluruh 15 loop secara bersamaan, ditambah kebutuhan daya modul itu sendiri (sekitar 50 mA).
