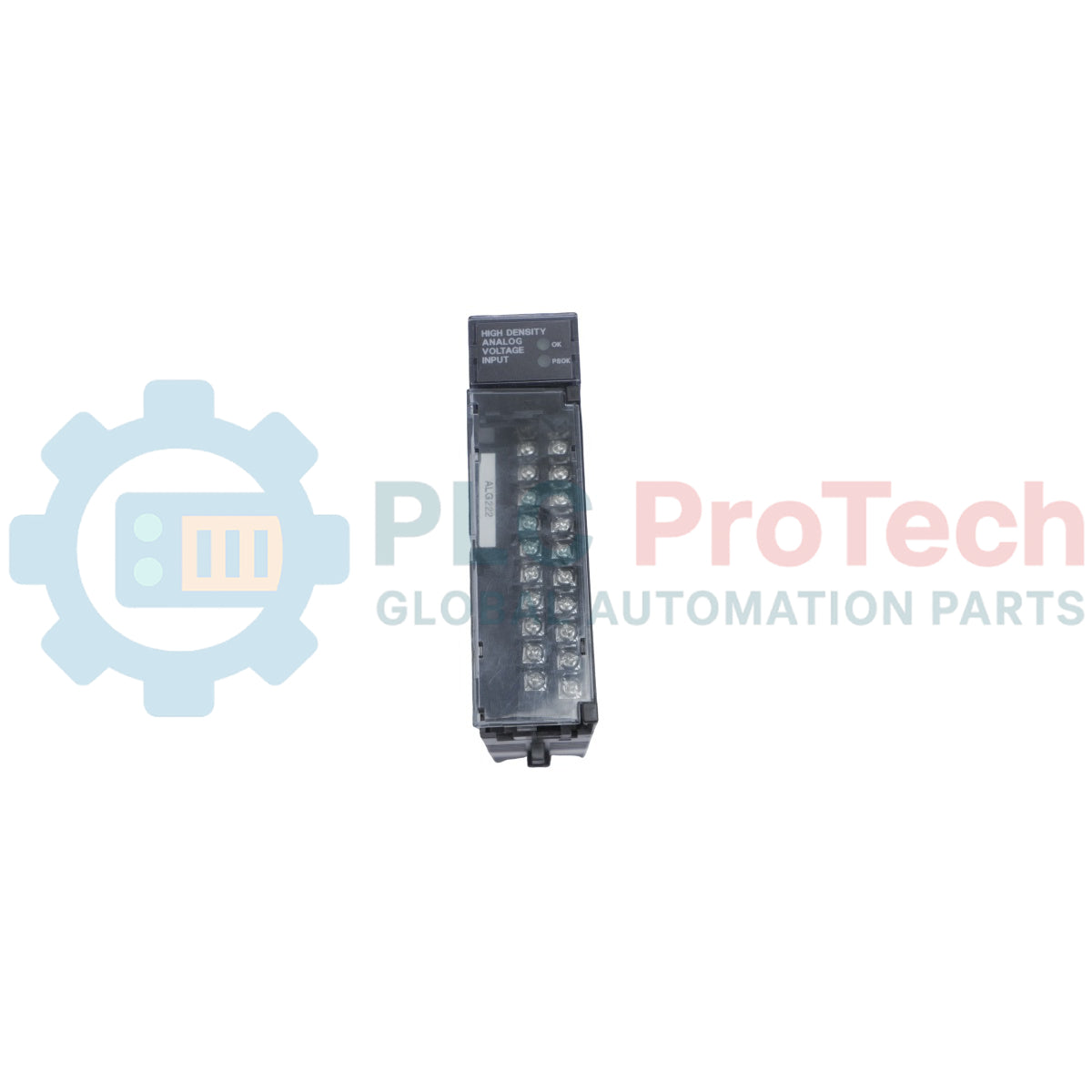

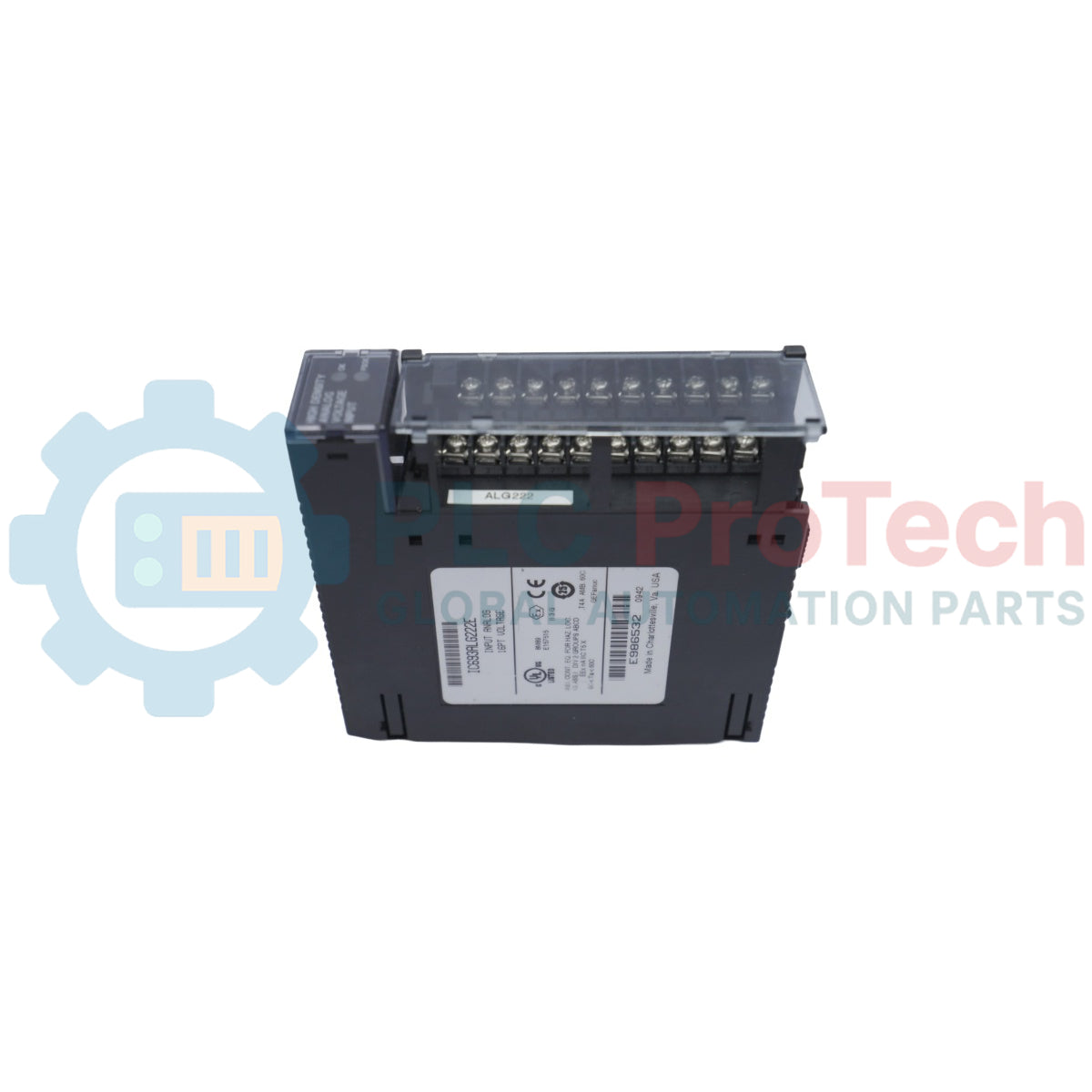

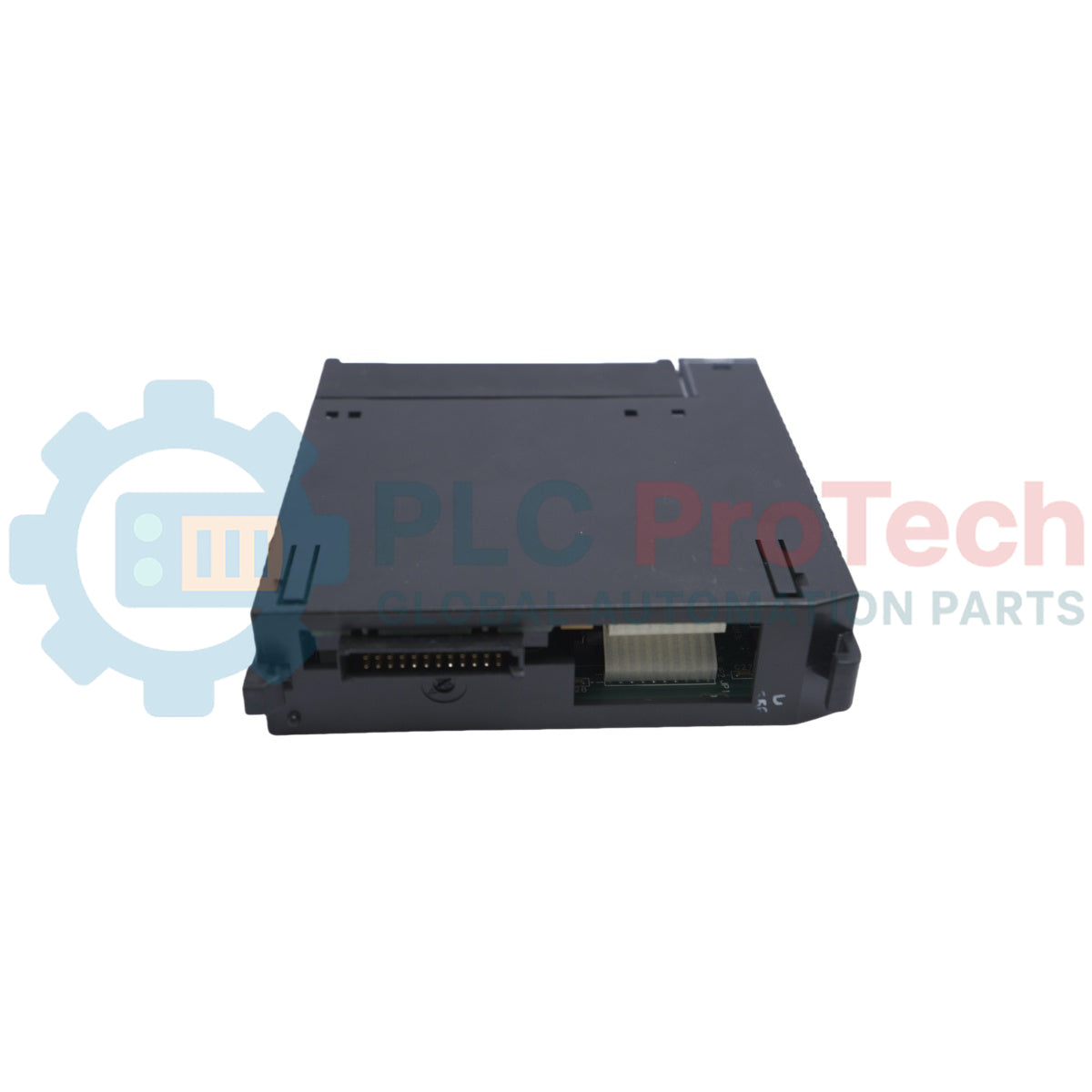

Modul Input Tegangan Analog Seri 90-30 GE Fanuc IC693ALG222

Gambaran Umum Produk

 IC693ALG222 adalah modul input tegangan analog berdensitas tinggi yang dirancang untuk platform PLC GE Fanuc Series 90-30. Menawarkan fleksibilitas luar biasa, modul ini mendukung hingga 16 saluran single-ended atau 8 saluran diferensial, sehingga mampu mengonversi sinyal analog menjadi nilai digital secara presisi untuk logika kontrol industri yang kompleks. Dalam aplikasi penting seperti pemantauan turbin, batching bahan kimia, dan fasilitas pengolahan air,  IC693ALG222 menjaga kestabilan proses dengan menyediakan rentang unipolar (0 hingga 10 V) dan bipolar (-10 hingga +10 V), serta laju pembaruan berkecepatan tinggi sebesar 6 ms. Isolasi optik 1500 V melindungi backplane dan CPU dari lonjakan listrik sisi lapangan, sehingga secara signifikan mengurangi risiko kegagalan sistem yang parah dan waktu henti tidak terencana di lingkungan elektromagnetik yang keras.

Konfigurasi Teknis

 IC693ALG222 memiliki arsitektur canggih yang dioptimalkan untuk integritas sinyal dan fleksibilitas sistem:

• Konfigurasi Perangkat Lunak: Berbeda dari modul lama yang menggunakan jumper perangkat keras, rentang (Unipolar/Bipolar) dan mode (Single-ended/Diferensial) dapat dikonfigurasi sepenuhnya melalui Logicmaster, CIMPLICITY, atau Programmer Genggam.

• Indikasi Status Ganda: Dua LED hijau terintegrasi memberikan umpan balik diagnostik secara langsung. LED "MODULE OK" menunjukkan status konfigurasi dan watchdog, sedangkan LED "Power Supply OK" memantau kondisi catu daya +5 VDC sisi pengguna internal yang terisolasi.

• Penskalaan Data: Modul ini menggunakan konverter A/D 12-bit, dengan penskalaan data ke rentang 0 hingga +32000 untuk sinyal unipolar dan -32000 hingga +32000 untuk sinyal bipolar, sehingga menyediakan resolusi masing-masing 2,5 mV atau 5 mV per bit.

• Alokasi Sumber Daya: Bergantung pada jumlah saluran yang diaktifkan, modul ini menggunakan 1 hingga 16 referensi %AI dan 8 hingga 40 referensi %I (untuk status alarm), sehingga sangat kompatibel dengan CPU mulai dari 311 hingga 364 berperforma tinggi.

Spesifikasi Teknis

FAQ Fungsional

Apa artinya jika LED MODULE OK berkedip cepat?

Kedipan cepat terus-menerus menunjukkan bahwa modul mendapat daya, tetapi belum menerima data konfigurasi dari CPU. Hal ini biasanya terjadi selama penyiapan awal atau jika terdapat ketidaksesuaian pada pengaturan konfigurasi perangkat keras di perangkat lunak Anda.

Apakah saya dapat mencampur sinyal unipolar dan bipolar pada modul yang sama?

Ya.  IC693ALG222 memungkinkan rentang dikonfigurasi untuk setiap saluran, sehingga memberikan fleksibilitas untuk menangani berbagai jenis sensor dalam satu slot I/O.

Mengapa sistem membatasi jumlah modul berdasarkan jenis CPU?

Pembatasan tersebut ditentukan oleh jumlah referensi memori %AI (Input Analog) dan %I (Input Diskret) yang tersedia pada CPU tertentu. Sebagai contoh, CPU 311 hanya mendukung 4 modul karena batas referensi %AI-nya adalah 64, sedangkan CPU 350-364 dapat mendukung hingga 51 modul.

Panduan Rekayasa & Instalasi

• Integritas Sinyal dan Mitigasi Derau: Saat menggunakan mode single-ended 16 saluran, pastikan semua sinyal berbagi jalur balik (COM) yang sama. Di lingkungan dengan interferensi RF tinggi (melebihi 10 V/m), akurasi dapat menurun secara signifikan. Untuk aplikasi presisi tinggi, beralihlah ke mode Diferensial 8 saluran untuk memanfaatkan penolakan mode bersama yang unggul serta respons filter 82 Hz pada modul.

• Pembebanan Catu Daya: Modul ini mengonsumsi daya secara signifikan dari catu daya backplane +24 VDC terisolasi (maks. 41 mA). Saat memasang beberapa modul IC693ALG222 pada satu baseplate 10-slot, hitung total beban untuk memastikan kapasitas catu daya IC693 yang terpasang tidak terlampaui, terutama saat menggunakan unit berkapasitas standar.

• Pentanahan dan Isolasi: Jumlah tegangan input diferensial, tegangan mode bersama, dan derau tidak boleh melebihi +/- 11 Volt relatif terhadap COM. Selalu gunakan kabel pasangan berpilin berpelindung untuk jalur analog dan pastikan pelindung ditanahkan hanya pada satu titik (biasanya di sisi PLC) guna mencegah ground loop yang dapat mengganggu data konversi 12-bit.
