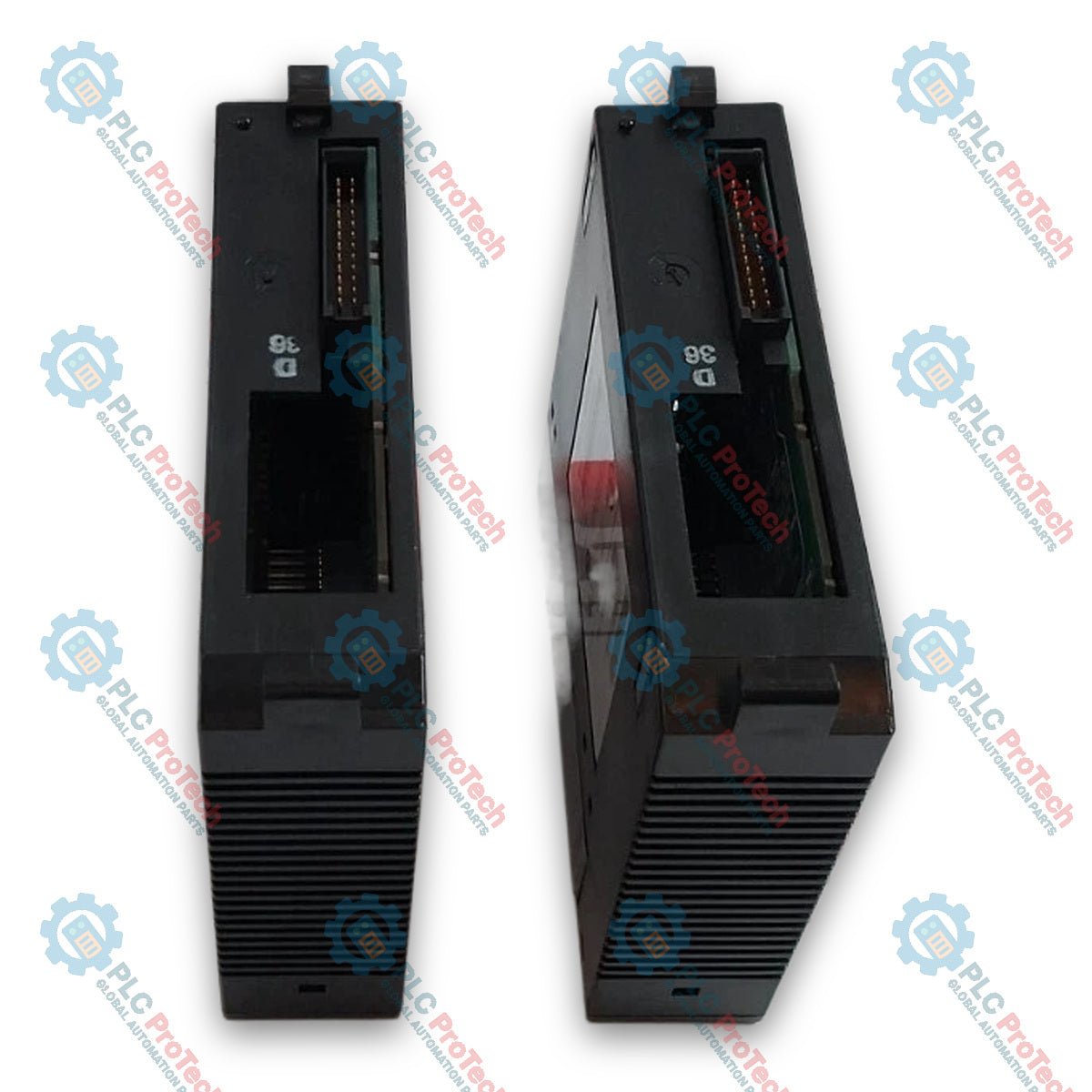

GE Fanuc IC693MDL655H Series 90-30 Modul Masukan Logika DC Positif/Negatif 32 Titik

Deskripsi

GE Fanuc IC693MDL655H adalah modul input diskret Seri 90-30 untuk aplikasi logika positif atau negatif 24 VDC.

Modul ini menyediakan 32 titik input yang tersusun dalam empat grup terisolasi, masing-masing terdiri dari delapan input. Setiap grup memiliki sambungan common sendiri untuk pengkabelan lapangan yang fleksibel.

Tegangan input terukur adalah 24 VDC, dengan rentang input operasional 0 hingga 30 VDC. Arus saat ON tipikal adalah 7,0 mA pada 24 VDC.

Modul ini menggunakan isolasi optokopler antara sisi lapangan dan sisi logika. Isolasi juga tersedia di antara keempat grup input.

Tiga puluh dua indikator LED memberikan status ON/OFF individual untuk semua titik input. Modul ini menggunakan 32 bit data input diskret %I pada PLC Seri 90-30.

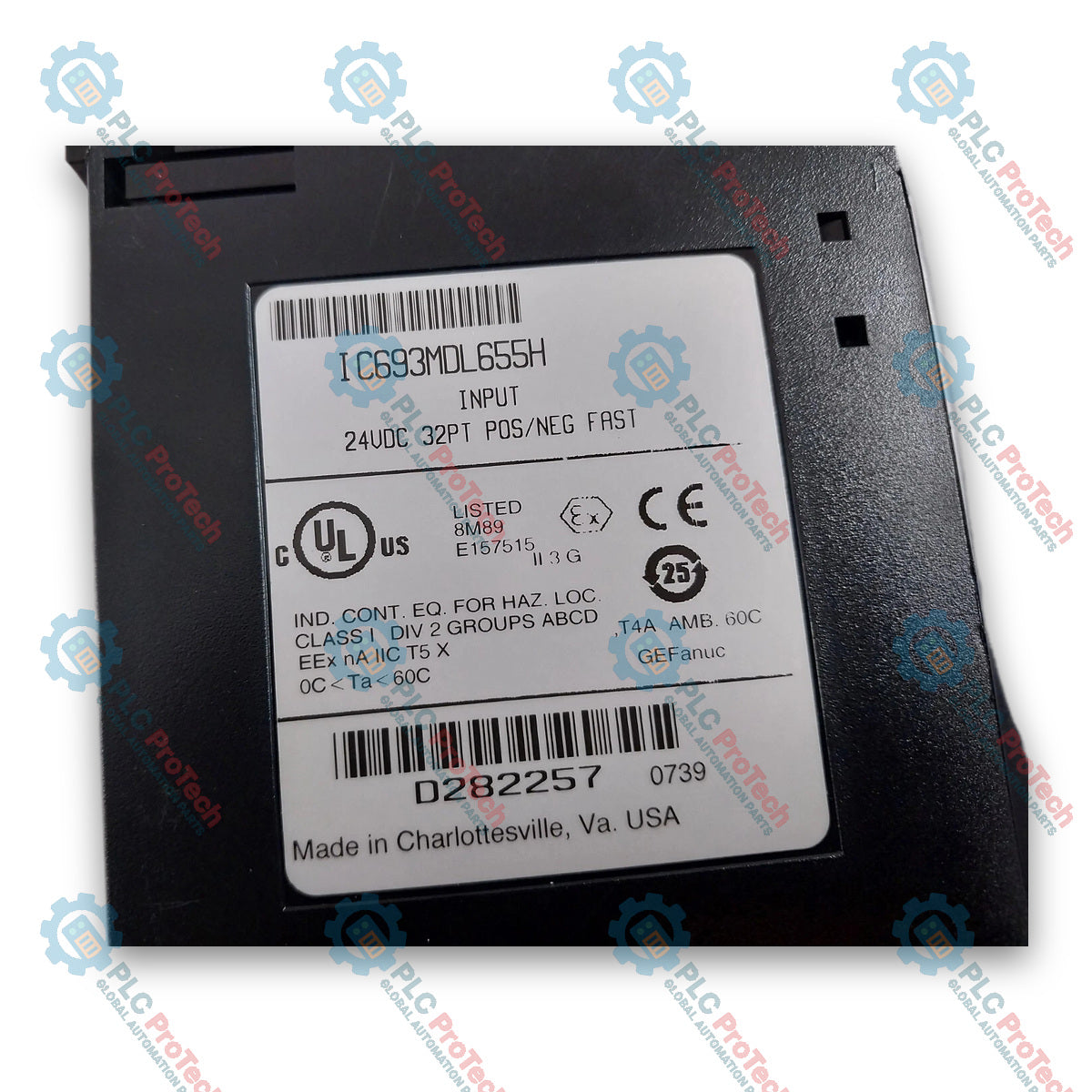

Pelat nama IC693MDL655H mengidentifikasi modul sebagai 24VDC 32PT POS/NEG FAST. Pelat nama tersebut juga mencantumkan sertifikasi UL E157515 dan penandaan lokasi berbahaya untuk aplikasi Kelas I, Divisi 2.

Fitur

• Modul input diskret Seri 90-30

• 32 titik input digital

• Input terukur 24 VDC

• Rentang input 0 hingga 30 VDC

• Operasi logika positif atau negatif

• Empat grup input terisolasi yang masing-masing terdiri dari delapan input

• Sambungan common terpisah untuk setiap grup

• Arus ON tipikal 7,0 mA pada 24 VDC

• Waktu respons ON maksimum 2 ms

• Waktu respons OFF maksimum 2 ms

• Isolasi lapangan-ke-logika 1500 V

• Isolasi antarkelompok 250 V

• Indikator LED individual untuk semua 32 kanal

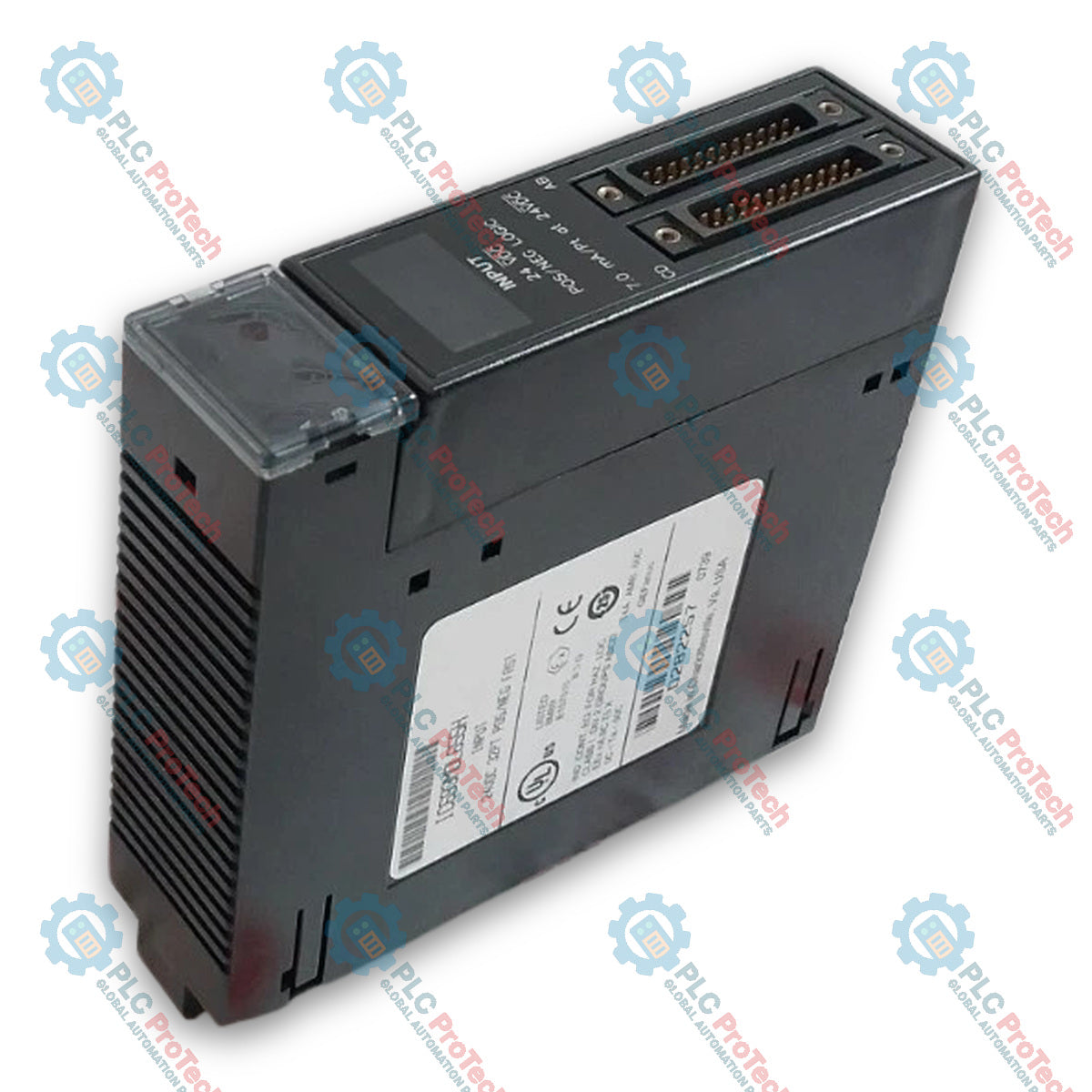

• Dua konektor lapangan 24-pin yang dipasang di bagian depan

• Penetapan input FAST pada pelat nama perangkat keras

• Sertifikasi UL E157515

• Penandaan lokasi berbahaya Kelas I, Divisi 2

Aplikasi

• Pemantauan sensor diskret

• Input sakelar batas

• Input sakelar proximity

• Input tombol tekan dan sakelar pemilih

• Umpan balik status mesin

• Sirkuit kontrol industri 24 VDC

• Ekspansi I/O PLC Seri 90-30

• Penggantian modul IC693MDL655H yang terpasang

Spesifikasi Teknis

Karakteristik Input

Spesifikasi IC693MDL655 menetapkan tegangan nominal, ambang batas, waktu respons, dan arus input untuk keluarga modul ini.

Isolasi

Modul membagi 32 titik menjadi A1-A8, B1-B8, C1-C8, dan D1-D8. Setiap grup terisolasi dan menggunakan common pengguna sendiri.

Konsumsi Daya

Koneksi

GE Fanuc menetapkan dua konektor 24-pin yang dipasang di bagian depan. Konektor kanan melayani grup A dan B, sedangkan konektor kiri melayani grup C dan D.

Sertifikasi dan Penandaan

Pengkabelan Lapangan

IC693MDL655H dapat menggunakan catu daya 24 VDC pengguna eksternal atau catu daya +24 VDC terisolasi yang tersedia pada konektor modul.

Setiap grup terisolasi memiliki koneksi common sendiri. Hal ini memungkinkan pengkabelan logika positif atau negatif sesuai susunan perangkat lapangan.

Diagram pengkabelan resmi mengidentifikasi koneksi ACOM, BCOM, CCOM, dan DCOM yang terpisah, beserta terminal +24 V OUT dan 0 V.

Pemasangan & Komisioning

• Verifikasi nomor katalog lengkap IC693MDL655H sebelum penggantian.

• Pastikan rangkaian lapangan menggunakan logika positif atau negatif 24 VDC.

• Pertahankan pengkabelan common A, B, C, dan D yang ada.

• Pastikan tegangan lapangan tetap dalam rentang 0 hingga 30 VDC.

• Periksa kedua konektor lapangan 24-pin sebelum mengalirkan daya.

• Verifikasi LED kanal individual setelah pemasangan.

• Konfirmasikan semua 32 status input %I dalam program PLC.

• Perhatikan persyaratan penurunan rating input pada suhu lingkungan yang tinggi.

Catatan Penggantian

• Gunakan IC693MDL655H jika sistem yang terpasang memerlukan revisi perangkat keras H.

• Jangan gunakan E157515 sebagai nomor katalog; ini adalah pengidentifikasi sertifikasi UL.

• Pertahankan orientasi konektor dan pengkabelan common grup terisolasi saat penggantian.

• Verifikasi persyaratan persetujuan area berbahaya untuk aplikasi yang terpasang sebelum melakukan penggantian.
