GE Fanuc IC693MDL940 Seri 90-30 Modul Output Relai 2A Form C

Gambaran Umum Produk

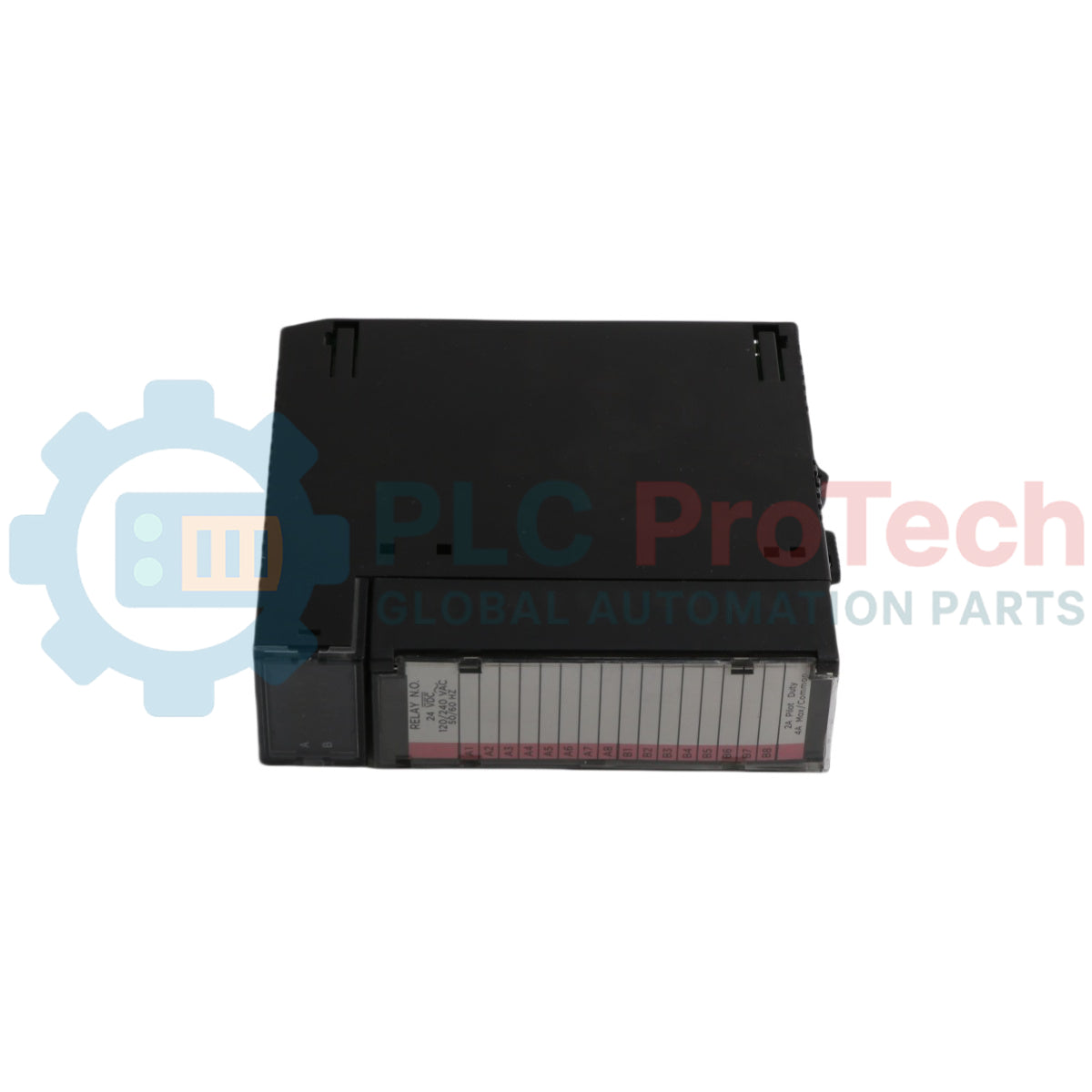

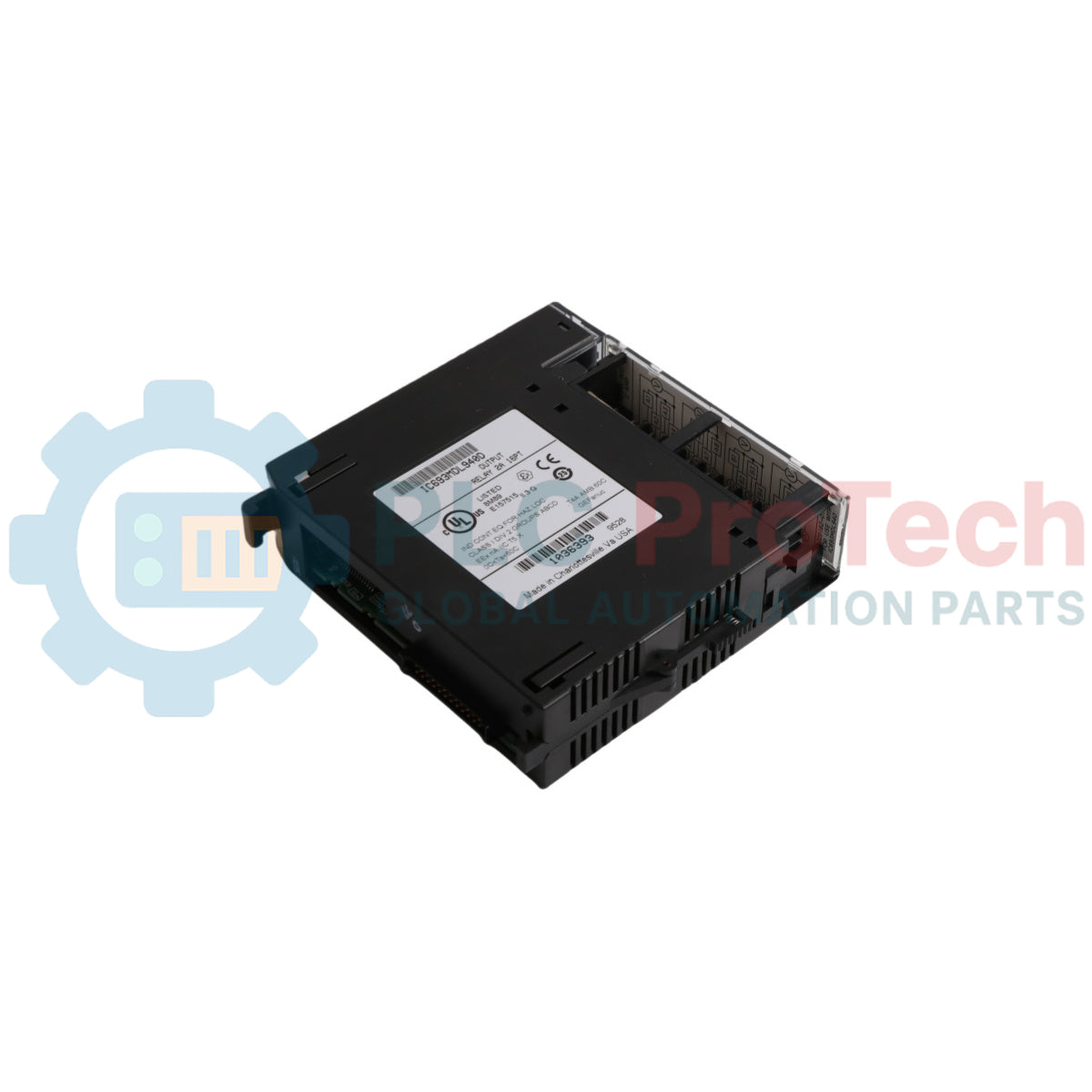

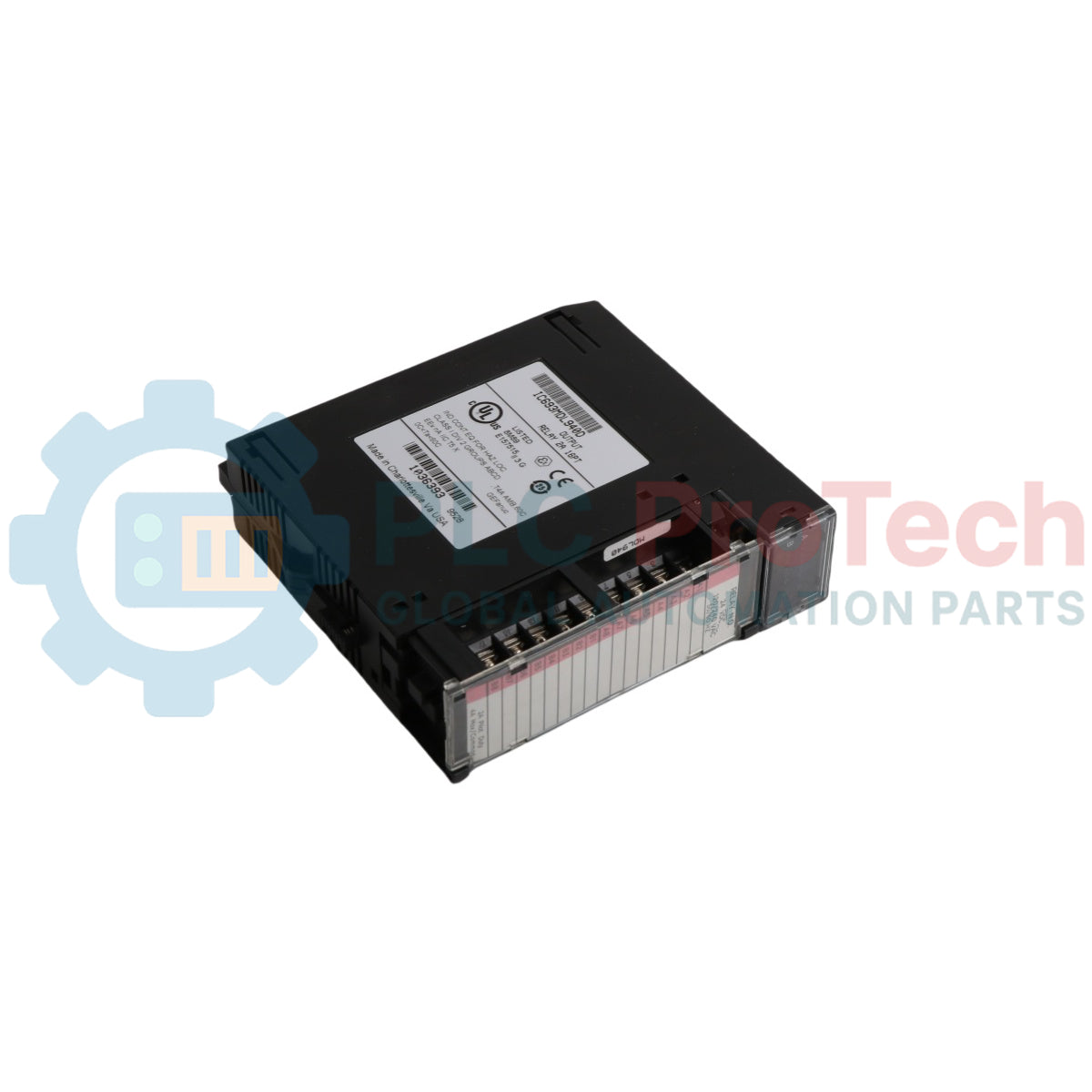

General Electric IC693MDL940 berfungsi sebagai Modul Output Relai berkapasitas tinggi dalam ekosistem Programmable Logic Controller (PLC) Series 90-30. Modul ini menyediakan 16 titik output terisolasi, menggunakan logika relai "Form C" (Normally Open/Normally Closed) untuk mengendalikan berbagai jenis beban. Insinyur menggunakan modul ini untuk menjembatani logika PLC bertegangan rendah dengan perangkat lapangan berdaya tinggi seperti starter motor, solenoid, dan indikator. Dengan menyediakan isolasi fisik antara bus PLC internal dan sirkuit lapangan eksternal, IC693MDL940 melindungi elektronik kontrol yang sensitif dari lonjakan tegangan dan gangguan listrik. Arsitektur relai mekanisnya yang kokoh memastikan kinerja switching yang andal di lingkungan industri yang berat, termasuk fasilitas pengolahan air dan distribusi daya untuk jalur perakitan.

Keunggulan Teknis Utama

Logika Form C yang Sangat Serbaguna

Tidak seperti modul standar yang hanya menyediakan kontak Normally Open, IC693MDL940 dilengkapi 16 relai Form C. Setiap titik output menyediakan kontak Normally Open (NO) dan Normally Closed (NC), sehingga memungkinkan konfigurasi interlock dan pengkabelan fail-safe yang kompleks tanpa relai eksternal tambahan.

Isolasi Listrik Unggul

Arsitektur modul menerapkan penghalang isolasi 1500V RMS antara pengkabelan sisi lapangan dan logika backplane. Desain yang terisolasi secara galvanis ini mencegah ground loop dan memastikan bahwa kerusakan parah pada peralatan lapangan tidak mengganggu CPU atau modul I/O lain di rak.

Kompatibilitas Tegangan Fleksibel

Sifat mekanis kontak memungkinkan modul ini mengalihkan sumber daya AC maupun DC. Modul ini beroperasi secara efektif pada rentang yang luas, mulai dari sinyal DC 5V tingkat rendah hingga 125V DC atau 240V AC, sehingga menjadi solusi universal untuk kabinet kontrol dengan tegangan campuran.

Spesifikasi Teknis

Panduan Instalasi & Pemeliharaan

Pengkabelan Blok Terminal

Pengguna harus melepas blok terminal berengsel di bagian depan untuk memudahkan pengkabelan. Pastikan semua kabel lapangan mengikuti susunan pin yang ditetapkan untuk terminal NO, NC, dan Common. Kencangkan terminal sekrup sesuai torsi yang ditentukan untuk mencegah pembentukan busur listrik dalam kondisi getaran tinggi.

Tindakan Pencegahan Pembatasan Arus

Meskipun setiap titik mendukung 2A, total arus modul tidak boleh melebihi 4 Ampere. Insinyur harus mendistribusikan beban berarus tinggi ke beberapa modul atau menggunakan relai interposisi eksternal jika konsumsi arus kumulatif berisiko melampaui batas daya backplane.

Penekanan Busur Listrik

Saat mengalihkan beban induktif (solenoid, kontaktor), pasang sirkuit penekan eksternal—seperti snubber RC untuk AC atau dioda flyback untuk DC—pada beban. Praktik ini memperpanjang umur mekanis kontak relai dengan meminimalkan pembentukan busur listrik saat pemutusan sirkuit.

Keunggulan Rekayasa

IC693MDL940 menonjol karena umur pakainya yang panjang dan integrasi "plug-and-play" dalam platform GE Fanuc Series 90-30. Modul ini mendukung pemasangan saat sistem beroperasi ke slot I/O mana pun yang tersedia (dengan ketentuan daya rak dinonaktifkan dan diaktifkan kembali sesuai protokol keselamatan), sehingga menjadi pilihan ideal untuk perluasan sistem. Logika internalnya menggunakan bus daya relai +24V dari catu daya PLC, sehingga kumparan relai tetap bekerja dengan kuat meskipun logika kontrol sedang menjalankan beban pemrosesan tinggi. Susunan LED yang terlihat memberikan umpan balik diagnostik secara langsung, sehingga tim pemeliharaan dapat memverifikasi status output sekilas selama pemecahan masalah.

Tanya Jawab Teknis

T1: Apakah IC693MDL940 memerlukan catu daya eksternal untuk relainya?

J1: Modul mengambil daya kumparannya dari bus daya relai DC +24V yang disediakan oleh catu daya Series 90-30 melalui backplane. Namun, daya yang dialihkan melalui kontak harus berasal dari sumber lapangan eksternal.

T2: Dapatkah saya mencampur tegangan AC dan DC pada modul yang sama?

J2: Ya. Karena setiap titik relai terisolasi secara mekanis, Anda dapat mengalihkan tegangan dan polaritas yang berbeda pada titik yang berbeda, selama mematuhi nilai tegangan masing-masing titik.

T3: Apa perbedaan antara modul ini dan modul MDL930?

J3: MDL930 biasanya menyediakan kontak "Form A" (Normally Open), sedangkan MDL940 menyediakan kontak "Form C" (Changeover), yang menawarkan fleksibilitas jauh lebih besar untuk skema pengkabelan yang kompleks.

T4: Apa yang harus saya lakukan jika LED output menyala tetapi perangkat lapangan mati?

J4: Hal ini menunjukkan kemungkinan sekring lapangan putus, kabel lapangan terputus, atau kontak relai aus. Periksa kontinuitas antara terminal Common dan NO saat LED menyala.
