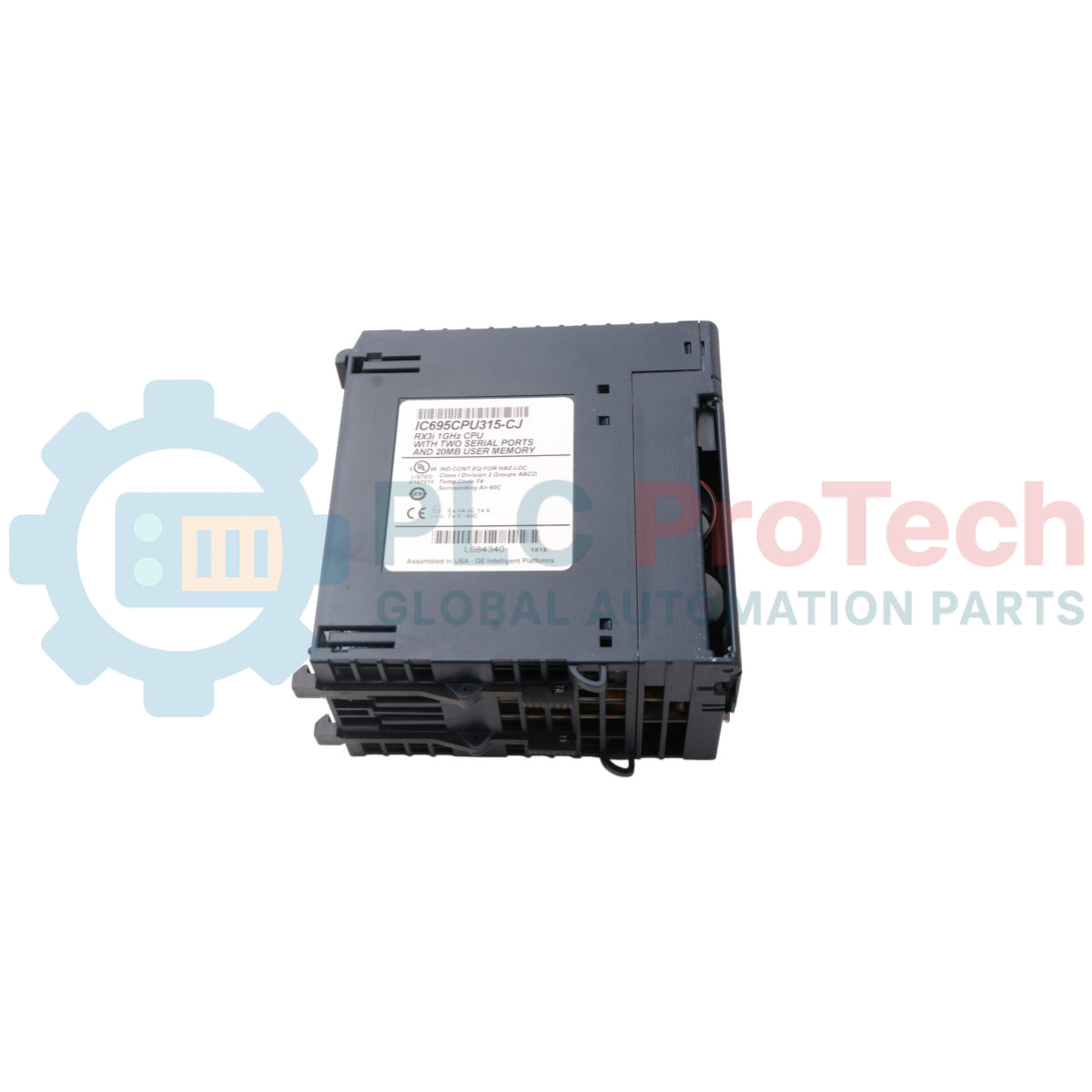

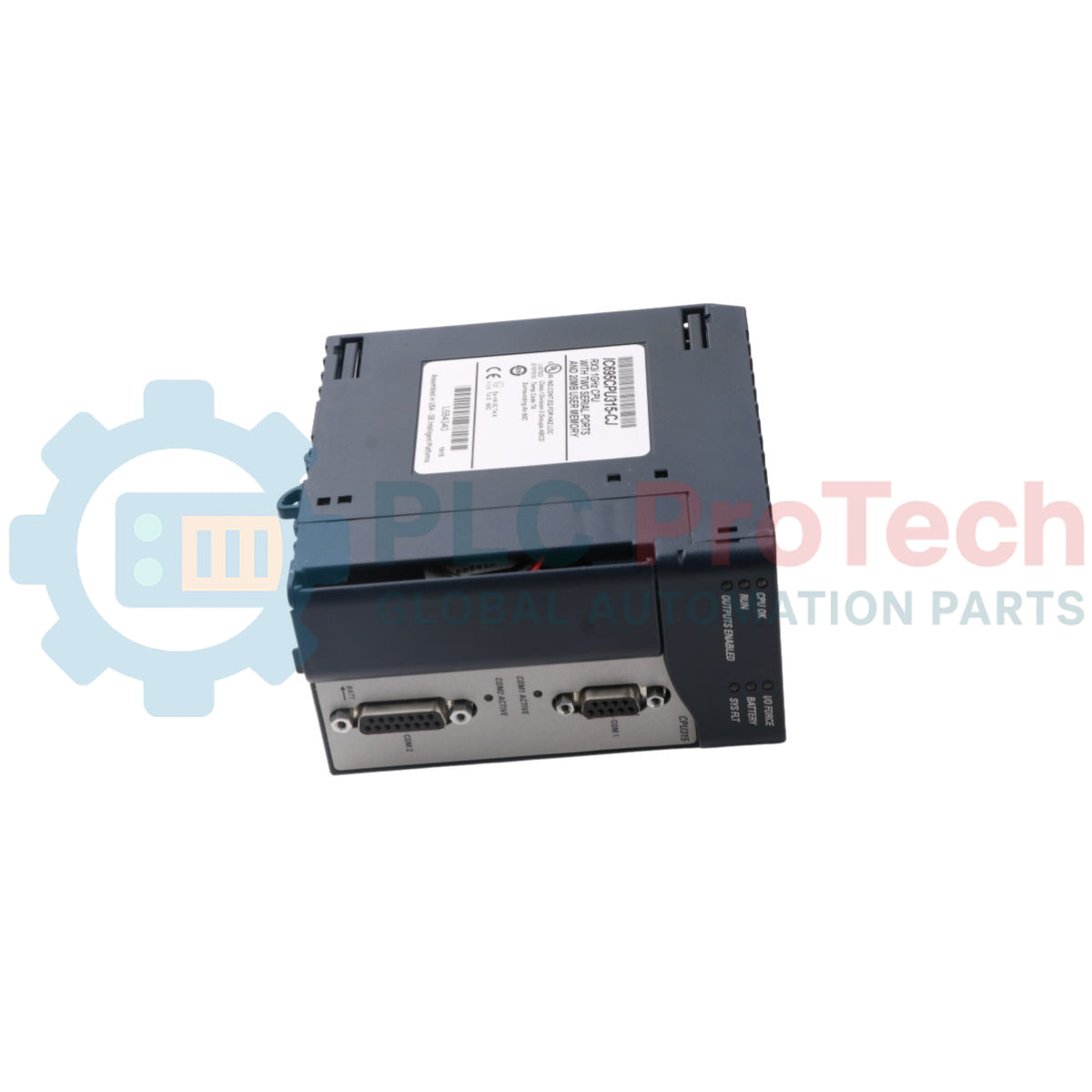

Unit Pemrosesan Pusat GE Fanuc IC695CPU315 PACSystems RX3i

Deskripsi

IC695CPU315 adalah unit pemrosesan pusat berperforma tinggi yang dikembangkan untuk platform pengontrol otomasi terprogram PACSystems RX3i. Pengontrol ini menggunakan prosesor 1 GHz untuk memberikan eksekusi perhitungan yang cepat dan throughput sistem yang tinggi, sehingga sesuai untuk menjalankan operasi kendali kompleks di lingkungan industri berskala besar. Dirancang khusus untuk dipasang di dalam konfigurasi Universal Backplane, perangkat ini mengakses arsitektur bus PCI berkecepatan tinggi tertanam untuk berkomunikasi dengan cepat dengan opsi komunikasi, jaringan, dan input/output multisaluran khusus di sebelahnya.

Dilengkapi memori logika pengguna sebesar 20 Megabyte, IC695CPU315 menyediakan ruang terpasang yang besar untuk penyimpanan aplikasi ekstensif, variabel data dinamis, dan pengarsipan diagnostik internal. Untuk menjaga keamanan data dan stabilitas operasional saat terjadi pemadaman daya sistem, perangkat ini menggunakan sistem yang didukung baterai serta jam waktu nyata terintegrasi untuk mempertahankan variabel runtime penting dan log register. Pengontrol ini memiliki dua port serial bawaan yang mendukung protokol serial standar untuk menyediakan antarmuka pemrograman langsung yang serbaguna, jalur koneksi ke panel operator lokal, atau jaringan Modbus slave/master eksternal tanpa memerlukan modul jalur mandiri tambahan.

Fitur

• Dibangun dengan prosesor 1 GHz berthroughput tinggi untuk komputasi cepat dan kecepatan eksekusi perhitungan yang optimal.
• Memiliki memori logika pengguna internal sebesar 20 Megabyte dengan tata letak SRAM dan penyimpanan Flash nonvolatil yang tahan lama.
• Memiliki kemampuan eksekusi Boolean cepat dengan peringkat 0,047 ms/K untuk meminimalkan keterlambatan pembaruan siklus kendali.
• Mendukung dua port serial terintegrasi, yang menyediakan satu antarmuka RS-232 dan satu antarmuka RS-485 secara langsung.
• Dukungan luas untuk protokol standar serial, termasuk SNP, Serial I/O, Modbus Slave, dan Modbus Master yang dikodekan dalam aplikasi.
• Alokasi memori internal yang tangguh, menangani hingga 32K input/output diskret serta 32K titik data input/output analog.
• Kemampuan sistem multibahasa yang menerima struktur aplikasi Ladder Logic, Structured Text, C, dan Function Block Diagram (FBD).

Aplikasi

• Sistem kendali mesin multi-sumbu yang memerlukan pembaruan siklus eksekusi Boolean secara cepat.
• Tata letak infrastruktur terdistribusi di seluruh kilang petrokimia, bak pengolahan air limbah, dan lokasi pembangkitan energi.
• Jaringan telemetri Modbus RTU lokal yang menggunakan antarmuka RS-485 terintegrasi untuk menghubungkan transmitter proses jarak jauh dan peralatan pemantauan khusus.
• Sistem perakitan produksi pabrik yang mengandalkan konfigurasi ekspansi multi-rak dan kontrol fieldbus yang beragam.

Informasi Pemesanan

Spesifikasi Teknis

Koneksi dan Antarmuka

Panduan Instalasi

• Pemasangan Slot Backplane: Modul ini menempati tepat dua slot struktural pada rakitan carrier. Modul ini hanya boleh dipasang pada Universal Backplane RX3i karena jalur datanya sepenuhnya bergantung pada jalur bus PCI berkecepatan tinggi terintegrasi.
• Pemetaan Daya Sistem: Pastikan catu daya rak sistem yang dipilih mampu menyediakan arus operasi internal yang diperlukan, khususnya 1750 mA pada rel 3.3 VDC dan 1200 mA pada rel 5 VDC hanya untuk modul CPU ini.
• Pelindung Komunikasi Serial: Saat menggunakan antarmuka RS-485 atau RS-232 bawaan pada jalur industri yang panjang, gunakan kabel twisted-pair berpelindung khusus dan pastikan jalur komunikasi diterminasi dengan benar untuk meminimalkan dampak derau elektromagnetik terinduksi.
• Persyaratan Perangkat Lunak Pemrograman: Konfigurasi, commissioning, dan pengunduhan logika sistem harus dilakukan melalui Proficy Machine Edition Logic Developer Professional edisi versi 5.6 atau yang lebih baru.
