Modul Catu Daya DC PACSystems RX3i GE Fanuc IC695PSD040

SKU IC695PSD040

Tersedia

12-month warranty
Free returns within 30 days

Produsen: General Electric
Nomor Produk: IC695PSD040
Negara asal:Amerika Serikat
Jenis Produk: Modul Catu Daya DC
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 450g
Dimensi: 137 mm x 132 mm x 35 mm (T x L x D)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

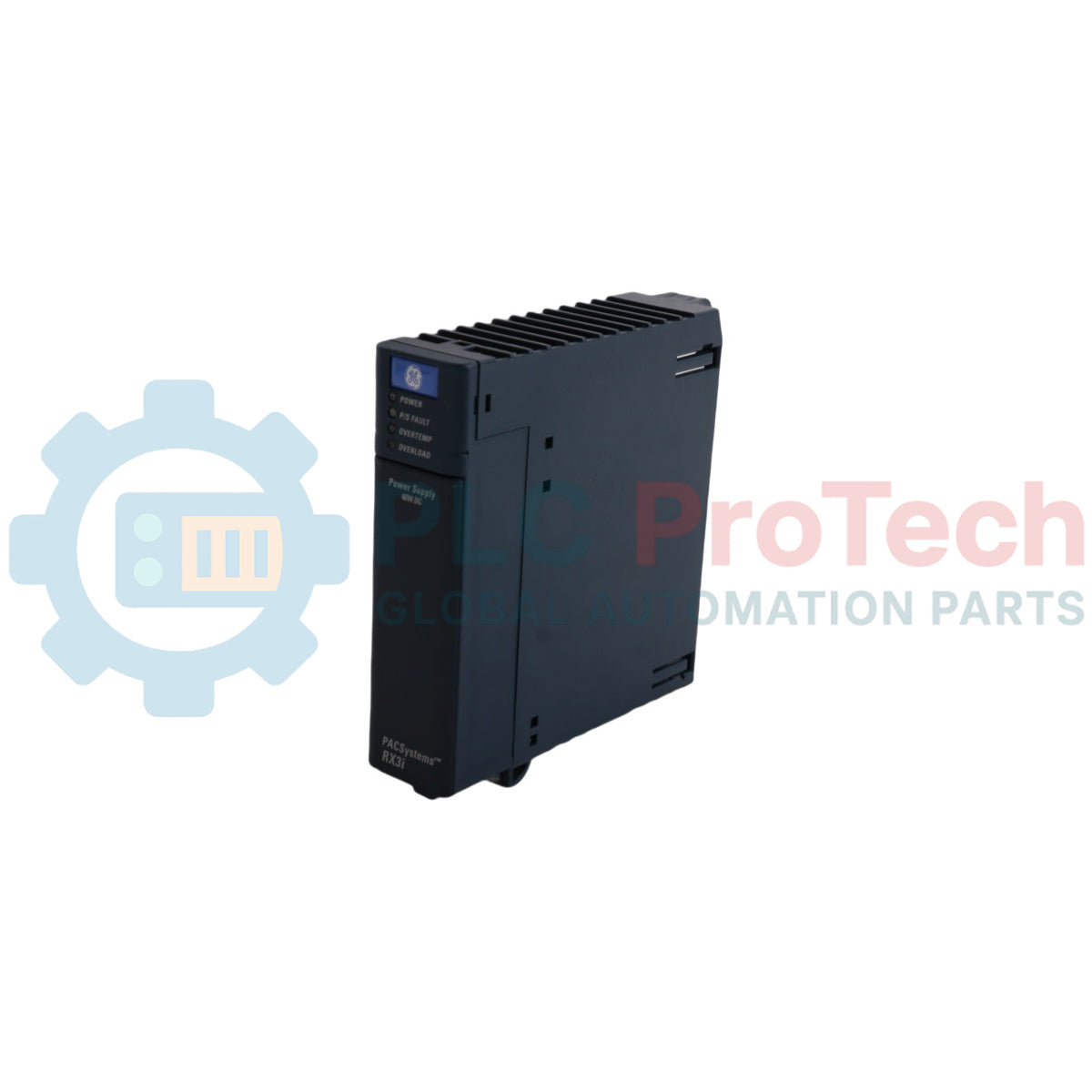

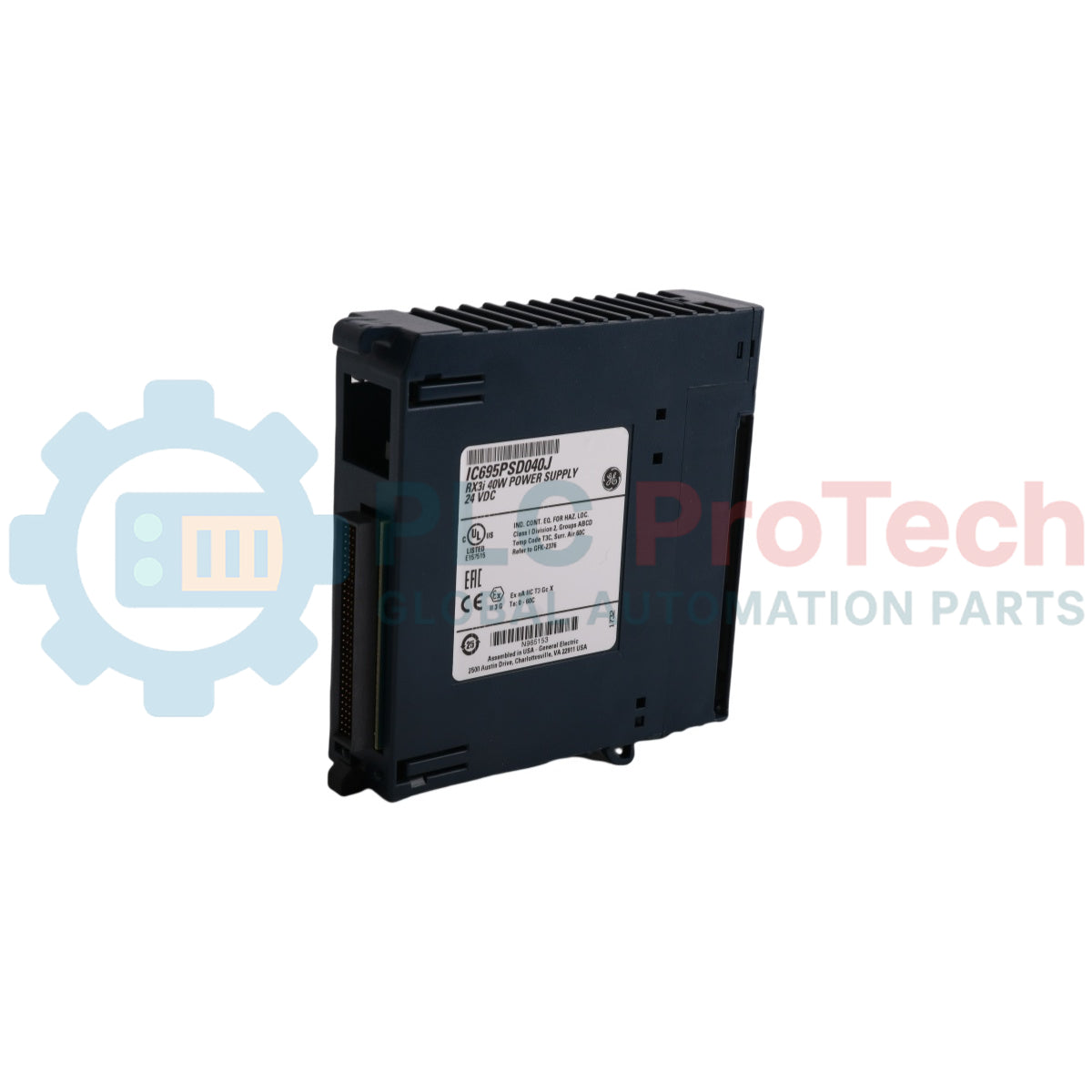

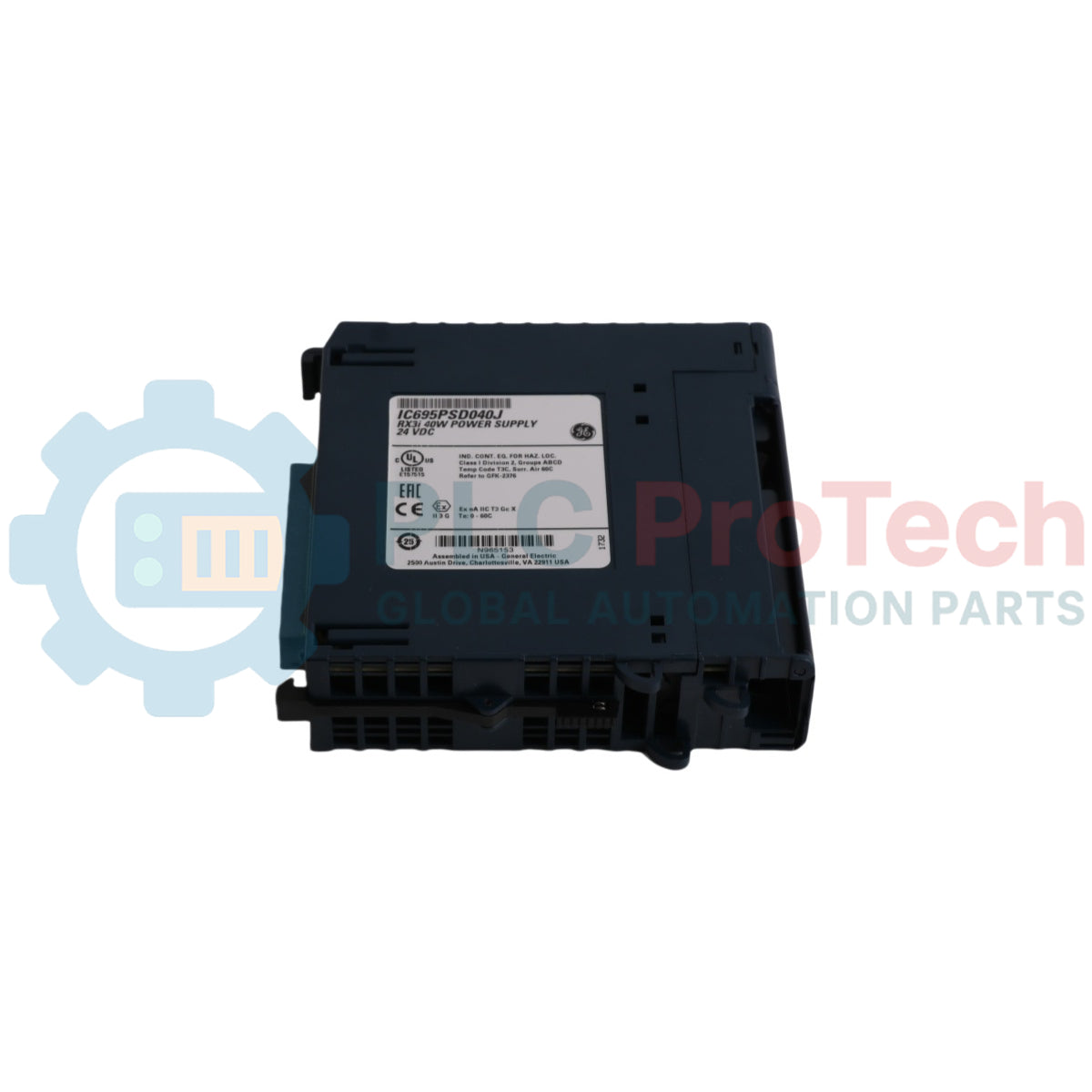

GE Fanuc IC695PSD040 adalah modul catu daya DC 40 Watt yang dirancang untuk digunakan dalam platform kontroler otomasi terprogram PACSystems RX3i. Beroperasi pada rentang tegangan input 18 VDC hingga 30 VDC , catu daya ini menggunakan satu slot backplane dan menyalurkan daya langsung ke backplane. Modul ini menyediakan tiga output tegangan utama untuk mendukung pengoperasian modul internal dan logika relai eksternal: output +5.1 VDC, output +3.3 VDC (digunakan secara internal oleh modul seri IC695), dan output relai +24 VDC untuk memberi daya pada sirkuit di modul Relai Output.

Dirancang untuk aplikasi non-redundan dan tanpa peningkatan kapasitas, hanya satu modul catu daya IC695PSD040 yang boleh dipasang dalam Universal Backplane RX3i. Jika kebutuhan arus sistem melebihi kapasitas catu daya 40 Watt ini, modul tambahan harus dipindahkan ke backplane jarak jauh atau backplane ekspansi. Modul ini dilengkapi kemampuan diagnostik menyeluruh, yang memungkinkan CPU mencatat gangguan catu daya, suhu berlebih, atau kondisi beban berlebih langsung dalam Tabel Gangguan CPU.

Fitur

Tiga Tegangan Output: Menyalurkan daya relai +5.1 VDC, +3.3 VDC, dan +24 VDC langsung ke backplane.
Indikator Status LED: Empat LED panel depan memberikan status visual langsung untuk Daya (Hijau/Kuning), Gangguan P/S (Merah), Suhu Berlebih (Kuning), dan Beban Berlebih (Kuning).
Perlindungan Sakelar On/Off: Sakelar ON/OFF pada panel depan mengontrol output catu daya tanpa memutus daya saluran. Tab pelindung yang menonjol mencegah pengoperasian sakelar secara tidak sengaja.
Perlindungan Arus Lebih dan Termal: Mengintegrasikan pembatasan arus elektronik pada output 5.1 VDC dan 3.3 VDC, serta tautan cadangan yang dapat melebur secara internal.
Perlindungan Tegangan Lebih Input: Dilengkapi strap jumper terminal bawah yang dapat dipasang oleh pengguna untuk menghubungkan perangkat perlindungan tegangan lebih langsung ke ground rangka.

Aplikasi

Sistem Kontroler PACSystems RX3i: Menyediakan daya dasar untuk CPU dan modul I/O yang dipasang pada backplane universal standar.
Modul Logika Relai: Menyediakan daya output relai +24 VDC untuk menjalankan sirkuit eksternal pada modul Relai Output.
Panel Kontrol DC Industri: Ideal untuk fasilitas manufaktur yang mengandalkan infrastruktur distribusi daya nominal 24 VDC.

Informasi Pemesanan

Model / Nomor Suku Cadang	Deskripsi
IC695PSD040E	Modul Catu Daya DC RX3i, 40 Watt (Memperbaiki kesalahan pelaporan ketidaksesuaian ID PSD140 sebelumnya)
IC698ACC701	Kit Aksesori Opsional yang berisi baterai litium BR2477A pengganti

Spesifikasi Teknis

Parameter	Nilai / Spesifikasi
Produsen	GE Fanuc
Tegangan Nominal	24 VDC
Rentang Tegangan Input	18 VDC hingga 30 VDC
Rentang Tegangan Mulai / Operasi	12 VDC hingga 30 VDC
Daya Input	Maksimum 60 Watt pada beban penuh
Arus Inrush	4 Ampere, maksimum 100 milidetik
Daya Output	Maksimum total 40 Watt - 5.1 VDC: maksimum 30 Watt - 3.3 VDC: maksimum 30 Watt
Arus Output	- 5.1 VDC: 0 hingga 6 Ampere - 3.3 VDC: 0 hingga 9 Ampere
Rentang Tegangan Output	- 5.1 VDC: 5.0 VDC hingga 5.2 VDC (5.1 VDC nominal) - 3.3 VDC: 3.1 VDC hingga 3.5 VDC (3.3 VDC nominal)
Riak & Derau (Semua Output)	50 mV
Isolasi	Tidak ada
Waktu Tahan	10 ms (waktu output tetap valid selama gangguan daya sumber)
Suhu Pengoperasian (Penurunan Rating)	Daya output penuh tersedia hingga setidaknya 40 Celsius (89.6 Fahrenheit). Daya output maksimum di atas 40 Celsius bergantung pada penurunan rating termal.
Kapasitas Arus Terminal	6 Ampere
Penggunaan Slot Backplane	1 slot

Koneksi/Antarmuka

Strip terminal yang menghadap ke depan pada catu daya dirancang untuk menerima konduktor tembaga untuk pengkabelan lapangan:

Identifikasi Terminal	Deskripsi Fungsi
+ / L1	Saluran Daya Input DC Positif (Menerima penyambungan berantai ke unit tambahan)
+ / L1	Saluran Daya Input DC Positif (Terminal sekunder untuk penyambungan berantai)
- / N / L2	Saluran Daya Input DC Negatif
- / N / L2	Saluran Daya Input DC Negatif
Ikon Ground Rangka	Koneksi langsung ke Ground Rangka
Ikon Ground Rangka	Koneksi langsung ke Ground Rangka
Ikon Tegangan Berlebih	Terminal perangkat perlindungan tegangan berlebih input (dihubungkan melalui strap jumper ke Ground Rangka)

Panduan Pemasangan

Kapasitas Pengkabelan: Gunakan kabel dengan rating 90 Celsius. Terminal ground dan daya menerima kabel tembaga individual berukuran 14 AWG hingga 22 AWG.
Persiapan Kabel: Kupas ujung kabel antara 3/8 inci (9 mm) dan 11 mm (.433 in). Pastikan kabel dimasukkan sepenuhnya melewati penahan insulasi internal sebelum mengencangkan sekrup terminal untuk mencegah koneksi longgar.
Torsi Terminal: Terminal kontrol memerlukan torsi pengencangan 9.6 hingga 11.5 in-lb. Terminal input memerlukan torsi 4.4 in-lb (0.5 N-m).
Pencocokan Polaritas: Saat menggunakan satu sumber DC eksternal untuk memasok beberapa catu daya, polaritas koneksi harus identik pada semua catu daya RX3i untuk menghindari perbedaan potensial yang berbahaya.
Pembumian Sistem: Semua backplane dalam sistem harus dihubungkan ke ground sistem yang sama. Kabel ground harus dibuat sesingkat mungkin dan dihubungkan langsung ke panel pemasangan.
Pengujian Hi-Pot: Untuk melakukan pengujian tegangan tinggi pada catu daya ini, jumper perlindungan tegangan berlebih antara terminal bawah dan terminal ground rangka harus dilepas sementara. Pasang kembali jumper setelah pengujian.
Ketidakcocokan Sistem: Modul ini tidak terisolasi dan tidak boleh digunakan dengan sistem kelistrikan floating atau yang di-ground-kan secara positif.

Kepatuhan dan Sertifikasi

Lokasi Berbahaya UL: Hanya sesuai untuk lokasi berbahaya Kelas I, Divisi 2, Grup A, B, C, dan D.

FAQ

Dapatkah catu daya digunakan dalam konfigurasi redundan?

Tidak, catu daya tidak dapat digunakan bersama catu daya RX3i lainnya dalam mode redundan atau mode peningkatan kapasitas. Hanya satu modul yang dapat dipasang pada Universal Backplane PACSystems RX3i.

Apa dampak terputusnya tegangan sesaat pada catu daya ini?

Hilangnya daya input 24 VDC sesaat menyebabkan hilangnya daya relai +24 VDC secara langsung, yang dapat menyebabkan relai modul lepas. Namun, terputusnya daya hingga 10 ms tidak memengaruhi output 5.1 VDC dan 3.3 VDC.

Bagaimana catu daya menangani korsleting dan kelebihan beban pada output?

Catu daya dibatasi secara elektronik (7 Ampere pada 5.1 VDC dan 10 Ampere pada 3.3 VDC) dan akan mati jika mendeteksi kelebihan beban atau korsleting. Catu daya akan terus mencoba menyala kembali sampai kondisi kelebihan beban teratasi.

Apakah output listrik catu daya terisolasi?

Tidak, catu daya ini tidak terisolasi dan tidak kompatibel dengan sistem listrik yang dibumikan positif atau mengambang.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

1 / 3

Jumlah

Call sales Contact

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

Reviews

1 3

Hanya 3 item tersisa di stok

Jumlah

Lihat detail lengkap

Pengiriman Ekspres Global

Pengiriman Standar: 4-6 Hari Kerja melalui DHL, FedEx, dan UPS.
Pengiriman Ekspres: Pengiriman pada hari yang sama untuk pesanan dalam stok yang dilakukan sebelum pukul 2:00 PM (GMT+8).
Cakupan Seluruh Dunia: Melayani lebih dari 150 negara, termasuk pengiriman cepat ke Arab Saudi dan UAE.

Pengembalian & Garansi

Jaminan 30 Hari: Pengembalian diterima untuk produk yang tersedia dalam stok dengan kemasan asli yang tersegel pabrik.
Garansi 12 Bulan: Setiap komponen industri didukung oleh garansi teknis profesional kami.

Pesanan diproses dan dikirimkan Senin-Jumat (tidak termasuk hari libur nasional).

Untuk kelayakan penuh, biaya pengisian ulang, dan detail pengembalian internasional, silakan lihat resmi kami Kebijakan Pengembalian & Pengembalian Dana .

TECHNICAL SPECIFICATIONS

Color pattern	Hitam
Country of origin	Amerika Serikat
Power source	Ditenagai listrik AC
