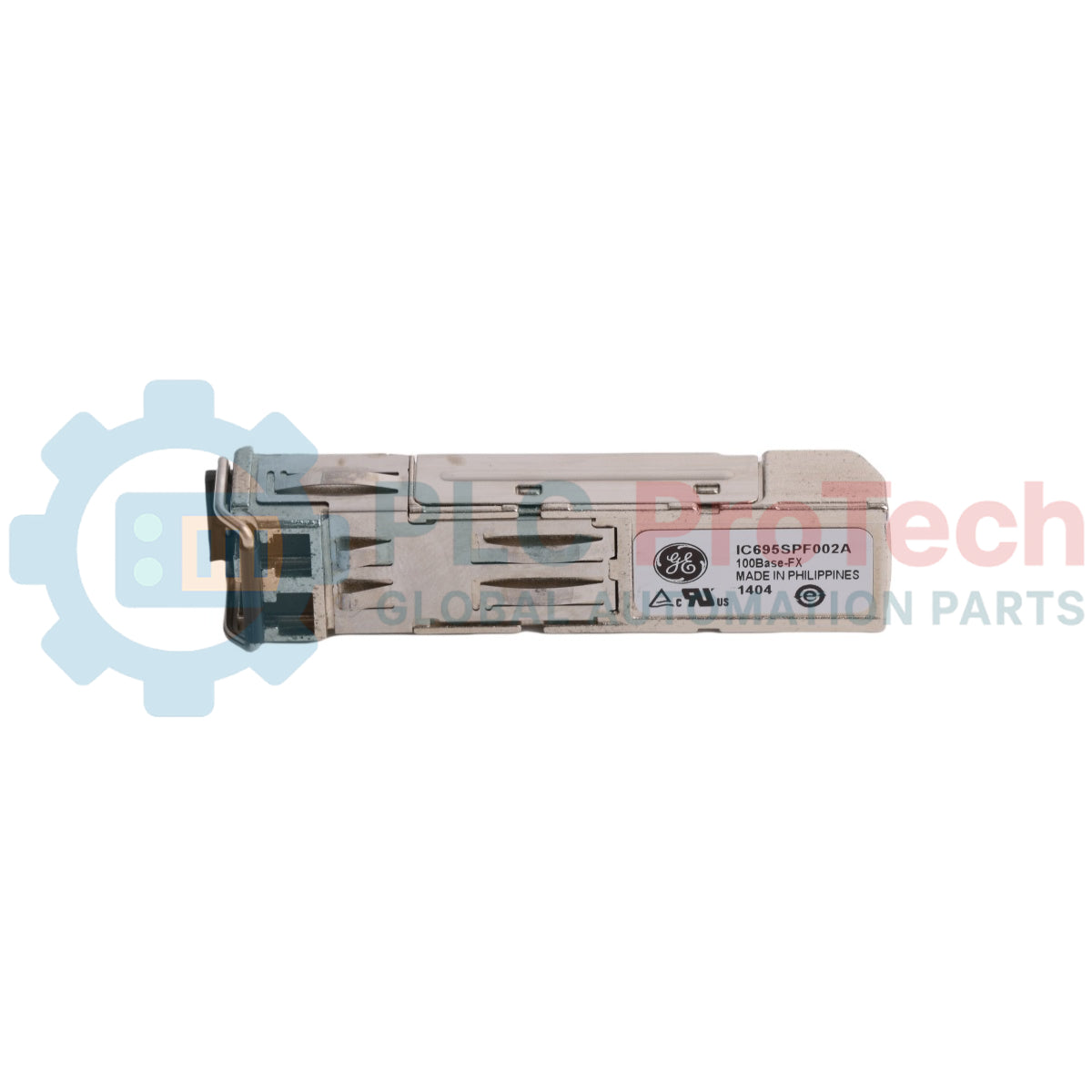

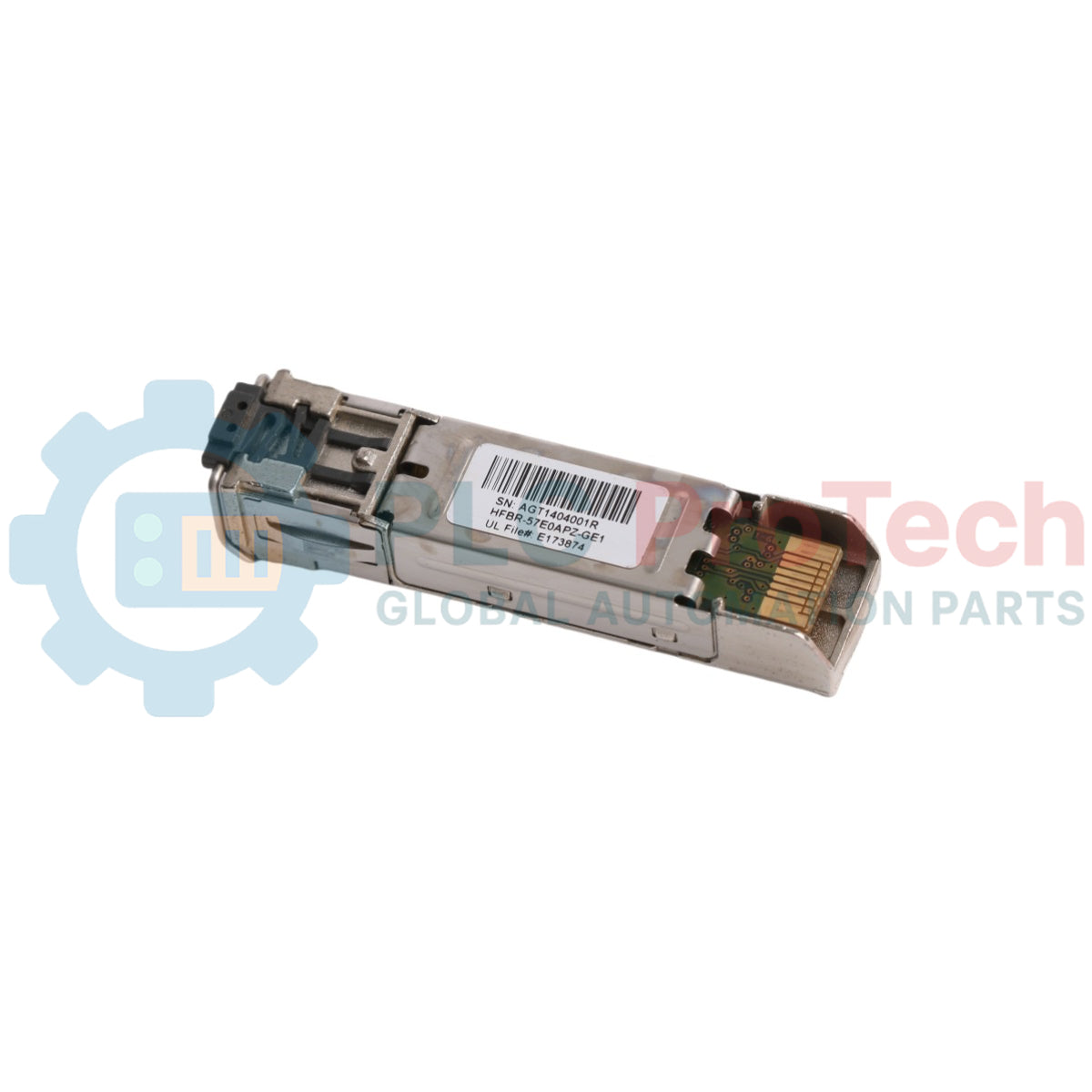

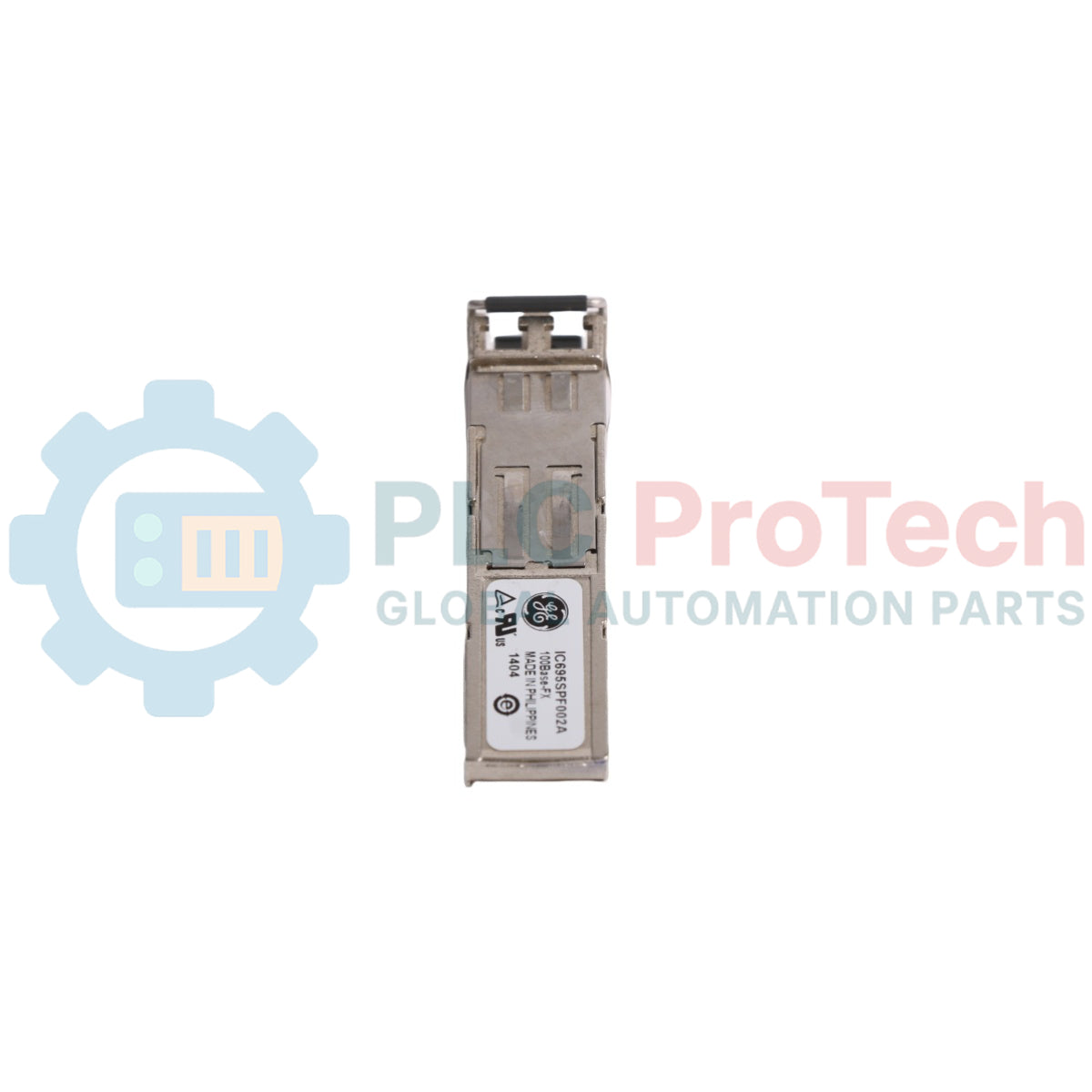

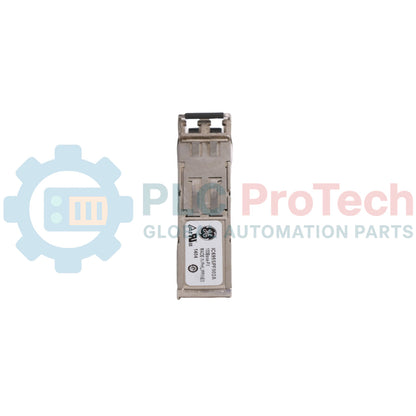

Modul Transceiver Small Form-Factor Pluggable GE Fanuc IC695SPF002 RX3i

Deskripsi

IC695SPF002 adalah modul transceiver optik Small Form-factor Pluggable (SFP) industri yang dikembangkan untuk platform otomasi PACSystems RX3i. Komponen jaringan optik ini dirancang untuk dipasang langsung ke sangkar SFP khusus pada perangkat keras carrier, seperti modul RX3i PROFINET Scanner (IC695PNS001) dan Advanced PROFINET Scanner (IC695PNS101). Modul ini memungkinkan koneksi serat optik berkecepatan tinggi dan tahan gangguan untuk menghubungkan rak I/O RX3i universal lokal yang tersebar pada jarak jauh ke PROFINET I/O Controller terpusat.

Beroperasi pada lapisan protokol 100Base-FX standar, IC695SPF002 bekerja dengan kecepatan Fast Ethernet 100 Mbps melalui infrastruktur serat multimode (MMF). Perangkat ini dapat mentransmisikan data dengan lancar hingga batas fisik 2 kilometer tanpa degradasi sinyal. Dengan memanfaatkan pulsa cahaya, bukan arus listrik tembaga, transceiver optik ini menawarkan isolasi total terhadap ground loop, lonjakan tegangan tinggi, serta interferensi elektromagnetik atau frekuensi radio (EMI/RFI) parah yang biasanya terdapat di area operasi industri berat. IC695SPF002 sangat penting untuk membangun topologi jaringan jarak jauh yang tangguh, termasuk jaringan line/daisy-chain, star, atau ring Media Redundancy Protocol (MRP).

Fitur

• Dirancang untuk terintegrasi langsung dengan modul jaringan PACSystems RX3i.
• Menggunakan lapisan komunikasi Fast Ethernet 100Base-FX standar.
• Beroperasi pada arsitektur serat multimode (MMF) untuk konfigurasi instalasi industri yang optimal.
• Mendukung tautan infrastruktur jaringan jarak jauh hingga 2 kilometer.
• Desain SFP yang ringkas memungkinkan pemasangan hot-plug ke dalam sangkar peralatan host.
• Sepenuhnya kompatibel dengan diagnostik tingkat host, yang menunjukkan status tautan dan pelacakan kesalahan.

Aplikasi

• Mendistribusikan stasiun I/O di berbagai lini produksi, gedung pabrik yang terpisah, atau lokasi lapangan.
• Lingkungan pemrosesan dengan tingkat kebisingan tinggi di dekat variable frequency drive (VFD), transformator daya, dan area pengelasan.
• Ring komunikasi Industrial Media Redundancy Protocol (MRP) untuk backbone otomasi yang toleran terhadap gangguan.
• Infrastruktur pengolahan air, pemrosesan bahan kimia, dan distribusi daya yang memerlukan isolasi optik dalam jalur panjang.

Informasi Pemesanan

Spesifikasi Teknis

Koneksi dan Antarmuka

Panduan Pemasangan

• Tindakan Pencegahan Radiasi Optik: Unit transceiver SFP menggunakan sinar laser tak kasatmata untuk membentuk sinyal komunikasi serat optik. Jangan pernah melihat langsung ke port yang terbuka dan tidak terlindungi jika kabel serat optik dilepas. Tutup slot kosong dengan penutup debu yang sesuai.
• Bahaya Melepas Komponen pada Suhu Tinggi: Saat suhu udara sekitar di dekat pemindai host atau bidang belakang melebihi 40 degC, bagian luar fisik transceiver SFP aktif dapat mencapai lebih dari 70 degC (158 degF). Untuk menghindari kulit terbakar, gunakan sarung tangan pelindung berinsulasi atau alat seperti tang ujung runcing saat mengeluarkan modul transceiver yang panas dari sangkarnya.
• Batas Tarikan dan Tekukan Kabel: Selalu arahkan kabel serat optik multi-mode dengan aman tanpa melebihi radius tekukan minimum yang ditentukan produsen, untuk memastikan transmisi data optik yang optimal dan mencegah retakan fisik internal.
• Verifikasi Status Jaringan: Gunakan LED diagnostik terintegrasi pada modul host untuk memantau kondisi jaringan. Indikator port terkait akan menyala hijau stabil saat koneksi 100 Mbps yang stabil tercapai atau menyala merah stabil jika varian SFP yang tidak kompatibel atau tidak tersertifikasi terdeteksi di dalam slot.
