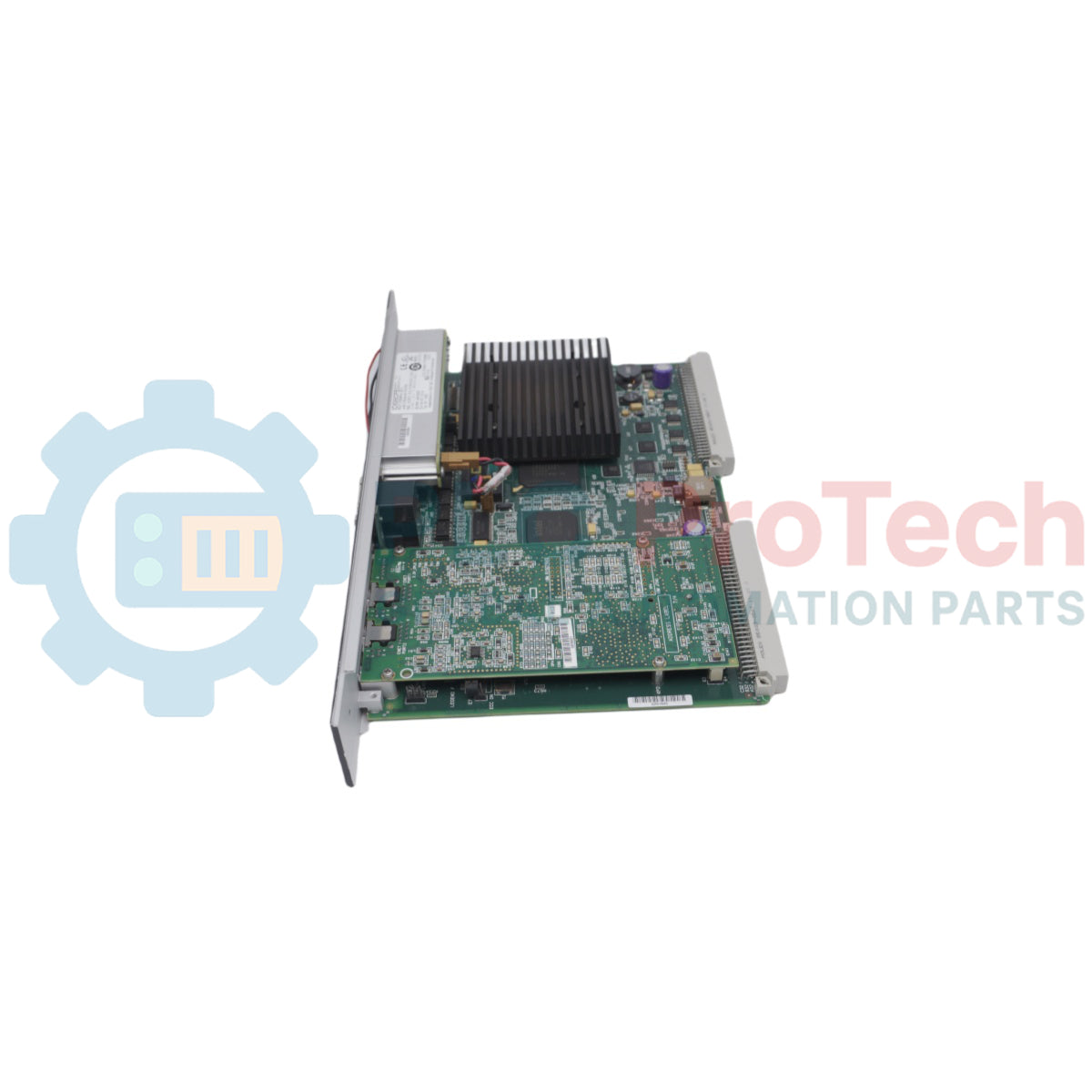

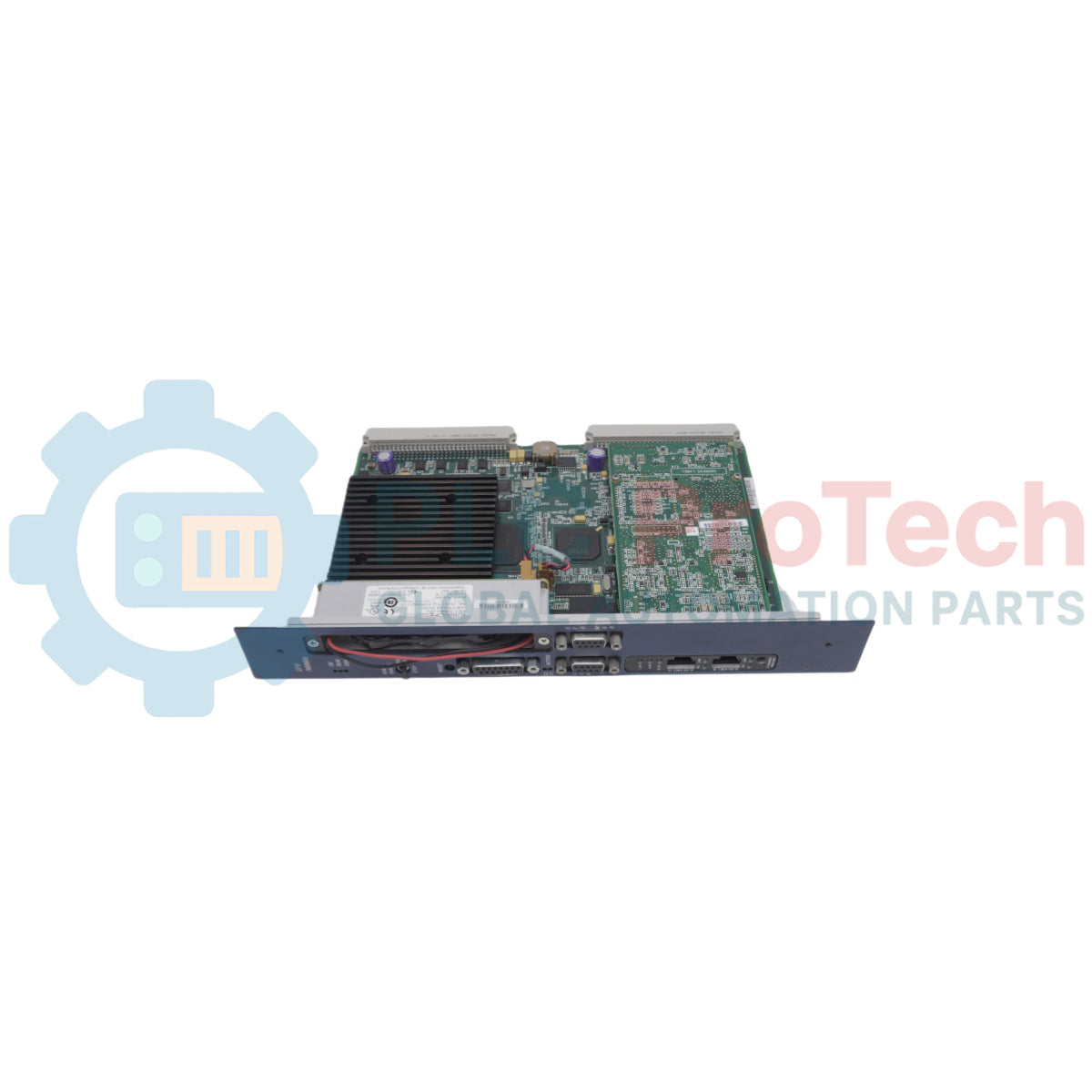

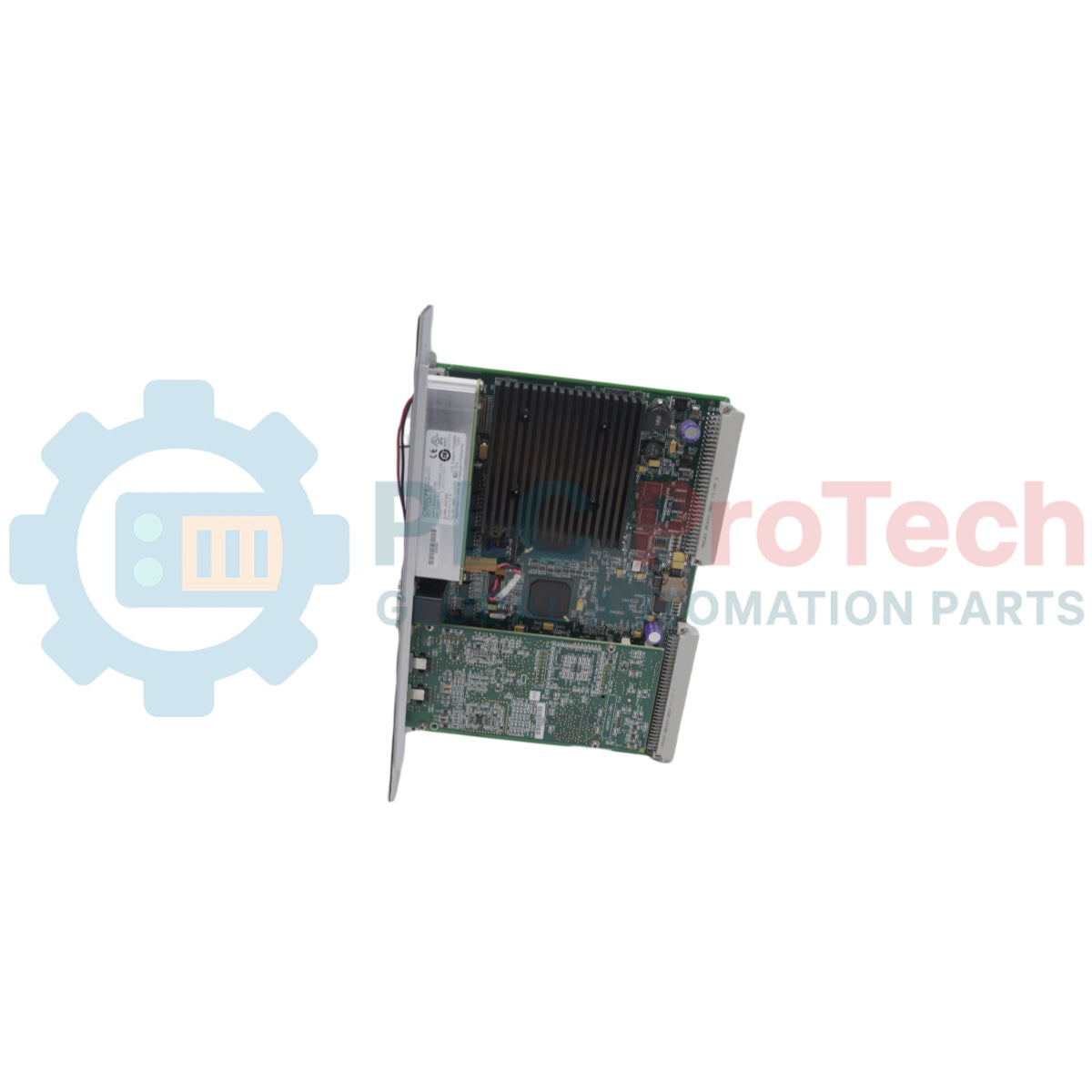

Modul CPU VME 700MHz GE Fanuc IC698CPE020-JX PACSystems RX7i

SKU IC698CPE020-JX

Tersedia

12-month warranty
Free returns within 30 days

Produsen: General Electric
Nomor Produk: IC698CPE020-JX
Negara asal:Amerika Serikat
Jenis Produk: Modul CPU
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 800g
Dimensi: 132 mm × 33 mm × 125 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

IC698CPE020-JX adalah unit pemrosesan pusat berperforma tinggi yang dirancang untuk aplikasi otomasi industri kelas menengah hingga tinggi yang memerlukan arsitektur terbuka, memori besar, dan kemampuan eksekusi waktu nyata. Sebagai komponen inti dari keluarga pengontrol otomasi yang dapat diprogram PACSystems RX7i, modul ini ditenagai mikroprosesor Intel Pentium III 700 MHz untuk memenuhi kebutuhan kontrol proses yang menuntut, gerakan tingkat lanjut, dan otomasi diskret.

Kontroler ini dilengkapi konektivitas Ethernet 10/100 Mbps dual-port terintegrasi yang terhubung melalui sakelar internal dengan deteksi otomatis, menggunakan port RJ-45 standar dengan kemampuan auto-MDIX. Desain ini menghilangkan kebutuhan akan sakelar atau hub tambahan dari satu rak ke rak lainnya, sehingga secara signifikan mengurangi ruang kabinet dan kompleksitas pengkabelan. Beroperasi melalui backplane VME64 berbandwidth tinggi, modul ini menghasilkan throughput hingga empat kali lipat dibandingkan platform Series 90-70 lama. IC698CPE020-JX menyediakan RAM pengguna sebesar 10 megabita yang didukung baterai dan memori Flash nonvolatil sebesar 10 megabita, sehingga memungkinkan penyimpanan program kontrol lengkap beserta seluruh dokumentasi terkait—termasuk file Excel, Word, PDF, dan DXF—sepenuhnya dalam satu CPU.

Kontroler ini membentuk satu mesin kontrol dan lingkungan pemrograman universal, sehingga menciptakan jalur migrasi yang mulus untuk instalasi Series 90-70 yang sudah ada. Kontroler ini sepenuhnya melindungi investasi kekayaan intelektual perangkat keras dan perangkat lunak dengan mendukung secara native I/O diskret/analog Series 90-70 lama, rak ekspansi, dan jaringan GENIUS dalam lingkungan yang sama.

Fitur

Mikroprosesor Pentium III 700 MHz: Menyediakan daya pemrosesan untuk menjalankan algoritme kompleks dengan kecepatan eksekusi Boolean tipikal sebesar 0,33 ms per 1.000 kontak.
Sakelar Dual-Port Terintegrasi: Ethernet 10/100 tersemat dengan pemasangan kabel yang mudah melalui port ganda RJ-45, dilengkapi duplex penuh/setengah yang mendeteksi otomatis dan kemampuan crossover otomatis.
RAM Pengguna 10MB & Flash 10MB: Memungkinkan penyimpanan dokumentasi program lengkap langsung di dalam memori flash CPU untuk menjamin kemudahan pemeliharaan jangka panjang.
Arsitektur Backplane VME64: Sepenuhnya mematuhi format VME64 standar ANSI/VITA 1, dengan bandwidth transfer data empat kali lipat dibandingkan arsitektur lama.
Dukungan Protokol Komprehensif: Ethernet terintegrasi mendukung Ethernet Global Data (EGD), SRTP (TCP/IP), Server/Klien Modbus/TCP, dan sinkronisasi waktu SNTP.
Tiga Port Serial Terisolasi: Memiliki port serial utama (RS-485), port serial tambahan (RS-232), dan port pemeliharaan Station Manager khusus (RS-232).
Server Web Terintegrasi: Mendukung pemantauan data jarak jauh melalui web dengan halaman yang ditentukan pengguna, serta menangani hingga 16 koneksi server web dan FTP secara bersamaan.
Pemrograman IEC 61131-3 & C: Mendukung blok fungsi yang ditentukan pengguna dan lingkungan multibahasa, termasuk Diagram Ladder, Teks Terstruktur, Diagram Blok Fungsi, dan blok C berkecepatan tinggi.

Informasi Pemesanan

Nomor Suku Cadang	Deskripsi
IC698CPE020	CPU RX7i VME 700MHz dengan Ethernet 10/100 Terintegrasi

Catatan: IC698CPE020 dapat ditingkatkan di lapangan menjadi IC698CPE020-xX menggunakan kit peningkatan firmware 44A752255-G25. Menurut riwayat rilis resmi, IC698CPE020-JX menunjukkan Versi CPU 6.75 dan Versi Ethernet 6.10.

Spesifikasi Teknis

Kategori Parameter	Spesifikasi
Produsen	GE Fanuc / GE Intelligent Platforms
Jenis Prosesor	Intel Pentium III 700MHz
Memori Pengguna (RAM)	10 Mbyte (didukung baterai)
Memori Non-Volatil (Flash)	10 Mbyte
Konsumsi Arus	+5 VDC: 4,5 Ampere nominal +12 VDC: 0,042 Ampere nominal -12 VDC: 0,008 Ampere nominal
Suhu Pengoperasian	0 hingga 60 Celsius (diperlukan baki kipas)
Kecepatan Eksekusi Boolean	0,33 md per 1000 kontak/koil Boolean (umumnya)
Dukungan Floating Point	Ya
Kepatuhan Backplane	Standar VME64 (ANSI/VITA 1)
Komunikasi Terintegrasi	2x Ethernet RJ-45, 1x RS-485, 2x RS-232
Protokol Serial yang Didukung	Slave Modbus RTU, Slave SNP, I/O Serial
Laju Data Ethernet	10 Mbps atau 100 Mbps (deteksi otomatis dupleks setengah/penuh)
Batas Konfigurasi EGD	255 Halaman
Protokol Sinkronisasi Waktu	SNTP
Kapasitas Blok Program	Hingga 512 blok (Ukuran maksimum: 128 KB per blok)
Rentang Memori Diskret	%I dan %Q: 32 Kbit diskret
Rentang Memori Analog	%AI dan %AQ: Dapat dikonfigurasi hingga 32 Kword
Akses Memori Massal	%W: Dapat dikonfigurasi hingga maksimum RAM pengguna yang tersedia
Pengalamatan Variabel	Variabel simbolis hingga 10 Mbyte
Akurasi Jam Waktu	Variasi maksimum 9 detik per hari
Akurasi Jam Waktu Berlalu	maksimum 0,01%
Dukungan Pemuat Firmware	WinLoader melalui serial atau Ethernet

Panduan Pemasangan

Pendinginan dan Ventilasi: Karena IC698CPE020 menghasilkan panas yang signifikan selama pemrosesan berkelanjutan, diperlukan rakitan baki kipas di dalam rak RX7i untuk menjaga suhu pengoperasian sekitar di bawah 60 Celsius.
Persyaratan Strip Isolasi: Jika modul CPU ini atau modul lain dengan pelat muka logam dipasang langsung di sebelah kiri modul I/O tegangan tinggi lama (seperti IC697MDL240D atau IC697MDL340G), Anda harus memasang strip isolasi pada modul tegangan tinggi tersebut untuk mencegah hubungan pendek listrik internal.
Prosedur Pemasangan Baterai: Saat menghubungkan baterai ke sistem baru atau yang tidak dialiri daya, selalu hubungkan modul baterai saat daya CPU menyala. Menghubungkan baterai ke sistem baru yang tidak dialiri daya dapat menyebabkan kesalahan inisialisasi sehingga CPU tidak dapat melakukan booting pada siklus daya berikutnya.
Modifikasi Alamat IP: Saat menyimpan konfigurasi perangkat keras yang berisi alamat IP yang telah dimodifikasi melalui koneksi Ethernet aktif, koneksi akan langsung terputus setelah penulisan berhasil. Anda harus memperbarui alamat IP Target di properti perangkat lunak pemrograman sebelum menjalin kembali komunikasi.
Batasan VME Bus Master: Arsitektur PACSystems RX7i tidak mendukung atau mengizinkan modul VME pihak ketiga mana pun untuk beroperasi sebagai VME Bus Master pada backplane.

FAQ

Apakah modul CPU ini dapat digunakan di dalam rak Series 90-70 lama?

Tidak. CPU PACSystems RX7i dan modul Ethernet RX7i tidak dapat beroperasi di rak Series 90-70. Namun, sistem RX7i dapat mengendalikan modul I/O Series 90-70 yang didukung dan dipasang di rak ekspansi.

Apa prosedur yang benar jika CPU gagal menyala setelah memasang baterai baru?

Jika baterai dipasang saat daya mati pada unit yang sebelumnya tidak menggunakan baterai, CPU mungkin gagal melakukan boot. Untuk mengatasinya, lepaskan baterai, matikan lalu nyalakan kembali CPU, kemudian pasang kembali baterai saat CPU menyala.

Mengapa waktu siklus CPU terkadang meningkat hingga 2 ms selama pengoperasian?

Saat suhu internal CPU melebihi batas normal, variabel sistem #OVR_TMP menyala. CPU kemudian secara berkala menjalankan tugas latar belakang baru untuk membaca sensor suhu aktual, sehingga waktu siklus meningkat hingga 2 ms.

Apa yang terjadi pada koneksi Ethernet jika alamat IP diubah selama sesi aktif?

Penyimpanan konfigurasi dengan alamat IP baru melalui Ethernet akan berhasil diselesaikan, tetapi koneksi akan langsung terputus. Anda harus memperbarui alamat IP target secara manual di properti programmer sebelum menyambung kembali.
