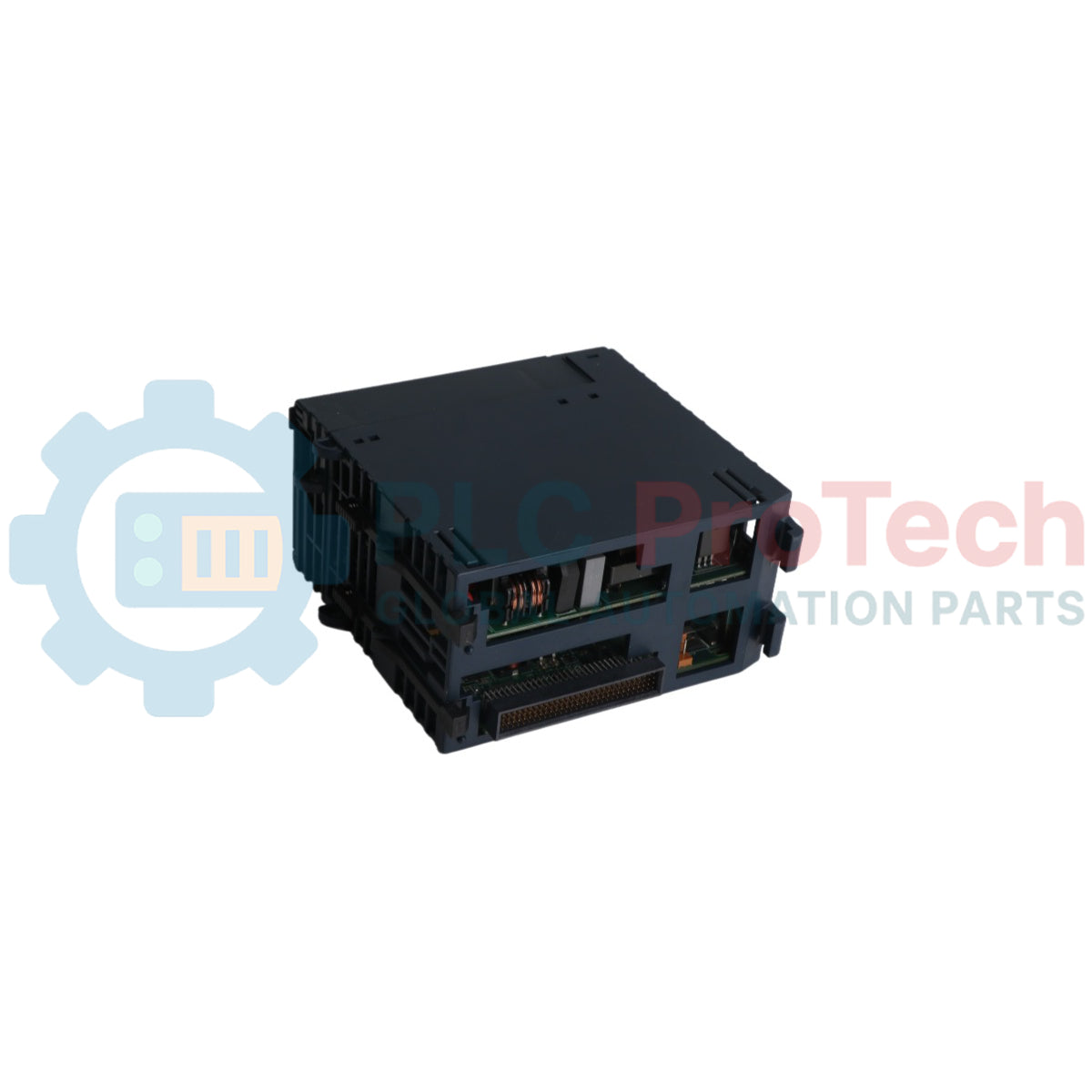

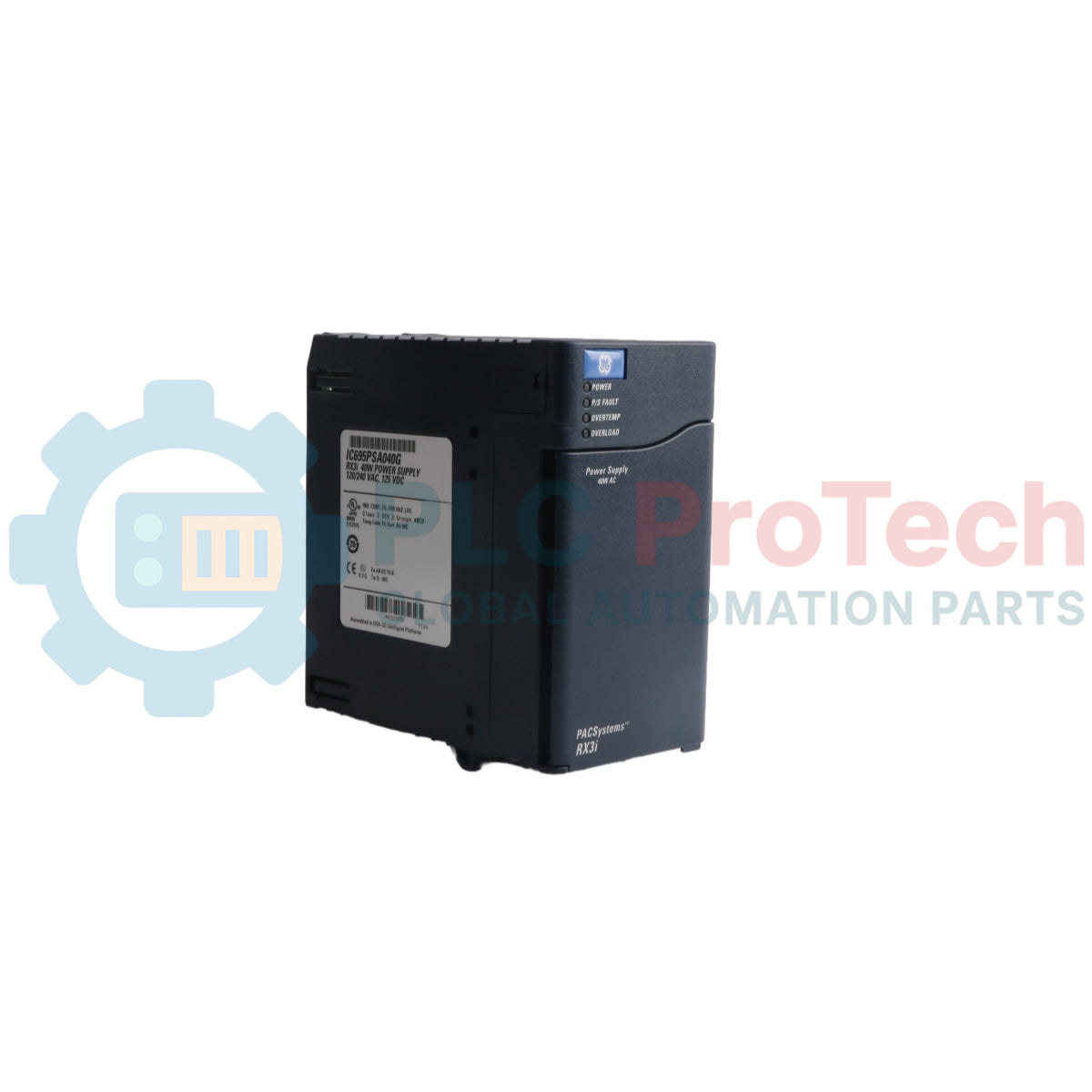

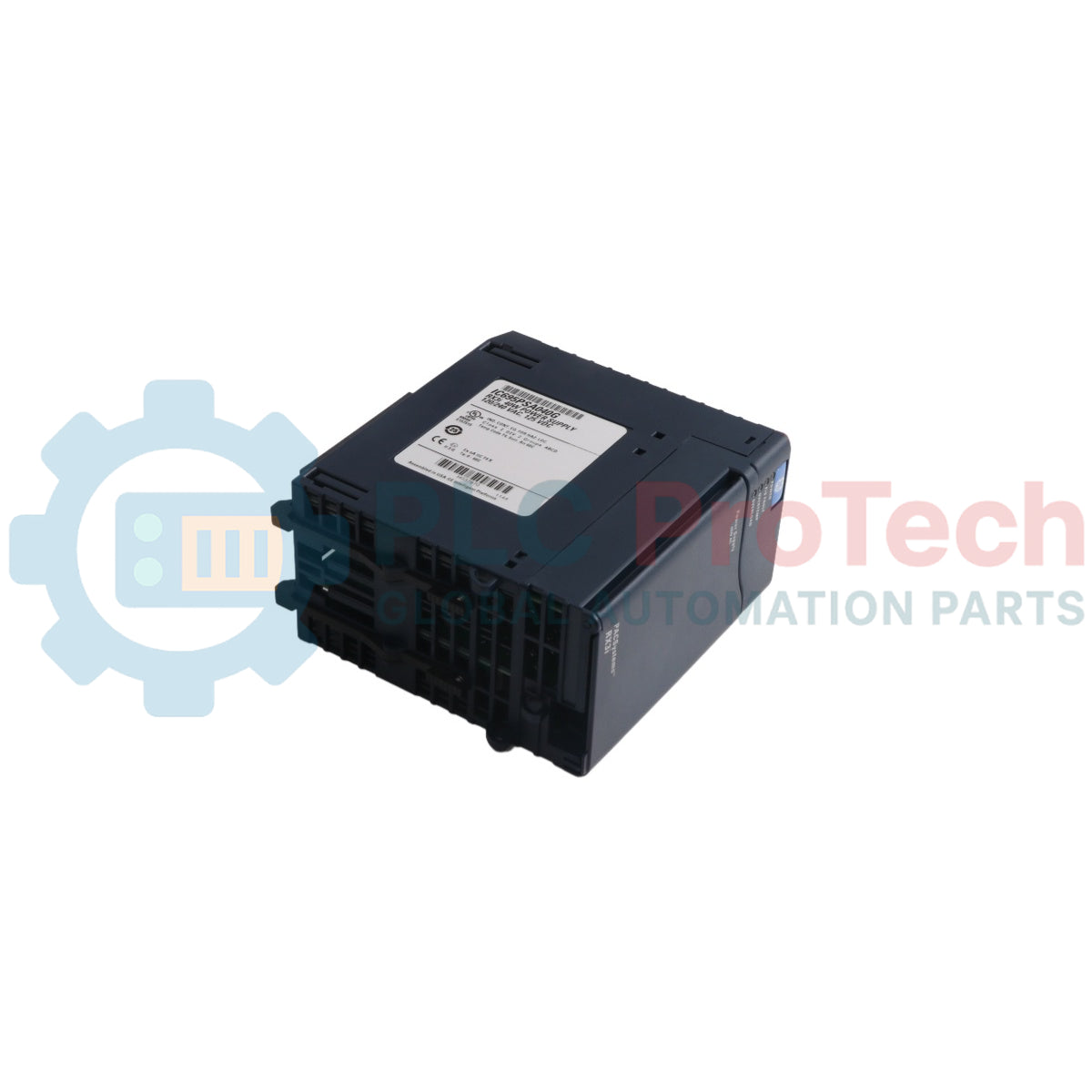

Modul Catu Daya GE Fanuc PACSystems RX3i IC695PSA040

Ikhtisar Tingkat Sistem & Nilai Operasional

IC695PSA040 (IC695PSA040) adalah modul catu daya 40 Watt ber efisiensi tinggi yang dirancang untuk platform GE PACSystems RX3i. Beroperasi dengan rentang tegangan input universal 85 hingga 264 VAC atau 100 hingga 300 VDC, modul ini menyalurkan daya secara stabil langsung melalui backplane untuk menggerakkan aset pemrosesan dan I/O lokal. Operasi industri di instalasi pengolahan air otomatis, fasilitas pemrosesan bahan kimia, dan lini perakitan manufaktur mengandalkan IC695PSA040 (IC695PSA040) untuk memastikan eksekusi pengontrol yang konsisten dalam kondisi pasokan listrik yang berfluktuasi. Modul catu daya ini mengisolasi elektronik rak internal dari derau listrik lapangan, mencatat gangguan prediktif langsung ke tabel CPU selama tekanan termal atau beban, serta mempertahankan kemampuan penyangga daya terintegrasi. Ketahanan arsitektur ini mencegah PLC mati mendadak, melindungi parameter runtime penting, dan secara signifikan mengurangi waktu henti fasilitas tak terencana yang mahal.

Infrastruktur Arsitektur & Perlindungan Internal

Topologi perangkat keras modul IC695PSA040 berpusat pada pengelolaan output tiga jalur lokal dan perlindungan elektronik otomatis.

• Output Tegangan Tiga Jalur: Menyalurkan +5.1 VDC dan +3.3 VDC secara independen untuk memenuhi kebutuhan modul tingkat sistem RX3i, serta jalur output relai +24 VDC khusus untuk memberi daya pada modul relai output eksternal.

• Kontrol Arus Berlebih Aktif: Dilengkapi pembatas arus elektronik bawaan yang membatasi jalur 5.1 VDC hingga 7 Ampere dan jalur 3.3 VDC hingga 10 Ampere. Jika terjadi gangguan beban berlebih atau korsleting, catu daya mati secara otomatis dan memulai upaya mulai ulang otomatis secara terus-menerus hingga gangguan di lapangan yang mendasarinya teratasi.

• Diagnostik Status Komprehensif: Dilengkapi empat indikator status LED utama yang terhubung ke relai diagnostik internal untuk mengirimkan informasi waktu nyata tentang suhu berlebih, beban berlebih, dan kondisi komponen internal langsung ke pencatat gangguan CPU pusat.

Data Kinerja & Matriks Perangkat Keras

Tanya Jawab Umum Diagnostik Teknis

Apakah catu daya IC695PSA040 dapat dikonfigurasi secara paralel untuk mencapai redundansi N+1?

Tidak. Catu daya khusus ini dirancang hanya untuk pengoperasian tunggal dalam Backplane Universal RX3i (seri katalog IC695). Catu daya ini tidak dapat dipasangkan dengan catu daya lain untuk meningkatkan kapasitas sistem atau menyediakan redundansi perangkat keras. Mencoba menjalankan versi lama (versi IC695PSA040C dan yang lebih lama) bersama catu daya lain di dalam slot backplane yang sama dapat menyebabkan kerusakan parah pada peralatan.

Apa yang menyebabkan indikator LED Daya utama berubah dari hijau stabil menjadi kuning?

Lampu hijau menunjukkan bahwa modul telah menyala dan berhasil menyalurkan rel DC yang stabil ke bidang belakang. Lampu kuning menunjukkan bahwa daya input telah tersambung dengan benar ke blok kabel input modul, tetapi sakelar toggle panel depan berada pada posisi OFF sehingga mencegah penyaluran daya ke rak.

Kegagalan sistemik mendasar apa yang menyebabkan pemadaman total tanpa memunculkan indikator gangguan LED eksternal?

Terdapat tautan sekering internal yang tidak dapat diperbaiki pada jalur input sebagai cadangan perangkat keras terakhir. Meskipun modul biasanya mengaktifkan pemadaman elektronik sebelum sekering ini putus, korsleting ekstrem pada komponen internal atau lonjakan tegangan lebih input yang berlebihan dapat memutus tautan ini secara permanen. Saat sekering ini putus, semua indikasi operasional berhenti, dan modul harus diganti secara fisik.

Protokol Rekayasa Lapangan & Pemeliharaan

• Mitigasi Bahaya Sengatan Listrik & Keamanan Kontrol On/Off:

  Selama pengoperasian aktif dengan sumber daya AC, terdapat tegangan berbahaya (120 VAC atau 240 VAC) pada struktur sirkuit internal modul. Pintu akses terminal depan harus tetap tertutup selama pengoperasian standar untuk mencegah bahaya sengatan listrik yang fatal. Perhatikan bahwa sakelar ON/OFF depan di balik pintu hanya mengendalikan tahap keluaran DC sekunder; sakelar tersebut TIDAK memutus daya listrik masuk yang bertegangan dari blok terminal.

• Batas Pemasangan Kabel dan Torsi:

  Kupas semua konduktor terminal hingga panjang minimal 9 mm sampai 11 mm. Pastikan kabel dimasukkan sepenuhnya ke dalam rumah terminal hingga insulasi konduktor rata dengan penahan insulasi internal. Kencangkan klem sekrup dengan hati-hati, dan pastikan tidak melebihi batas torsi maksimum yang diizinkan, yaitu 0,5 N-m (4,4 inch-lbs). Pemasangan yang tidak tepat dapat menyebabkan klem sekrup menjepit insulasi kabel, sehingga menimbulkan sirkuit terbuka atau titik terminasi yang panas.

• Prosedur Jumper Perlindungan Tegangan Lebih & Pengujian Hi-Pot:

  Blok terminal bagian bawah berisi sirkuit proteksi lonjakan Metal Oxide Varistor (MOV) yang harus dihubungkan ke ground rangka menggunakan jumper yang dipasang pengguna untuk memberikan perlindungan dasar terhadap tegangan lebih pada input. Untuk melakukan uji dielektrik berpotensial tinggi (Hi-pot) pada catu daya, Anda harus menonaktifkan sirkuit tegangan lebih ini dengan melepas jumper tersebut. Pasang kembali jumper ground segera setelah pengujian selesai untuk memulihkan perlindungan terhadap transien.
