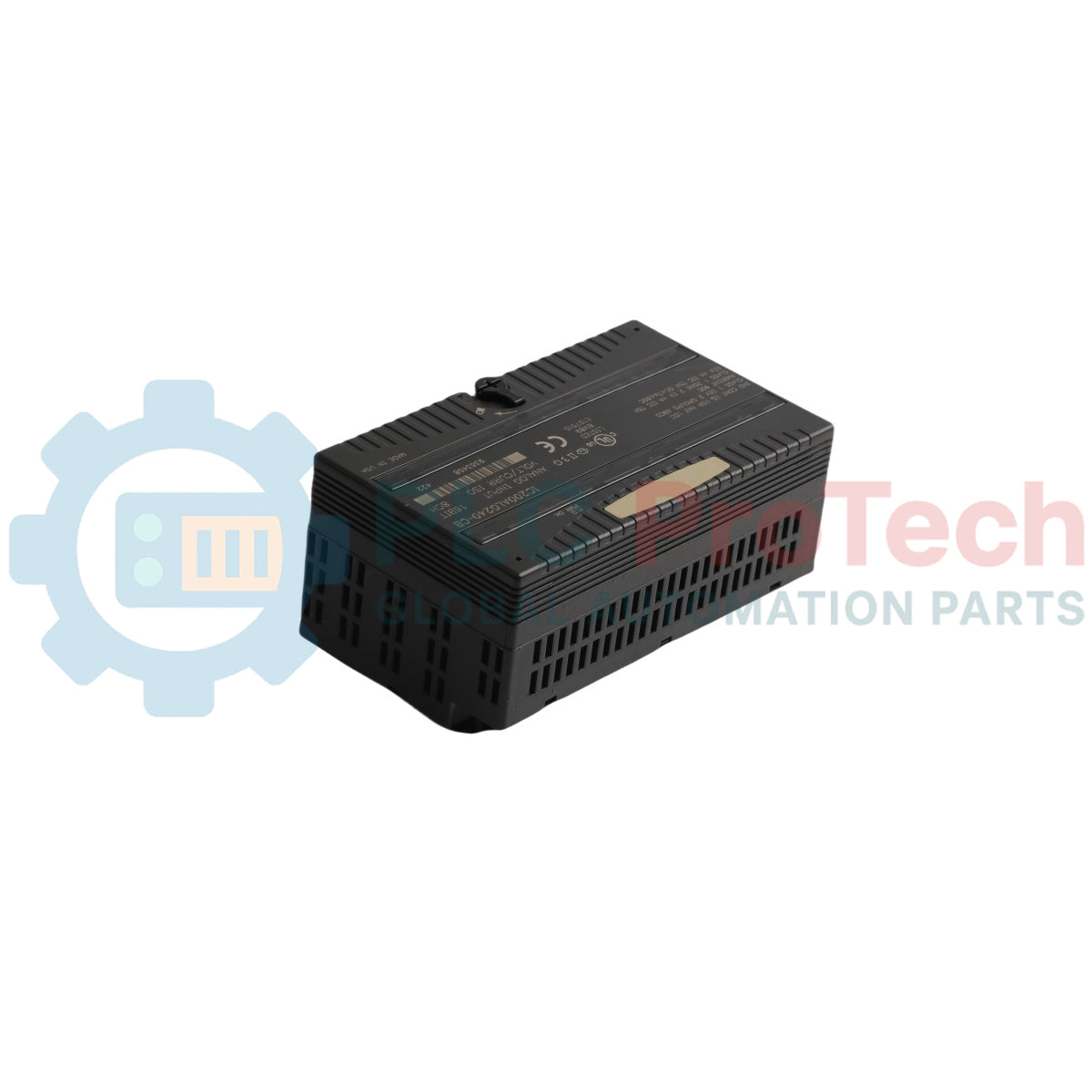

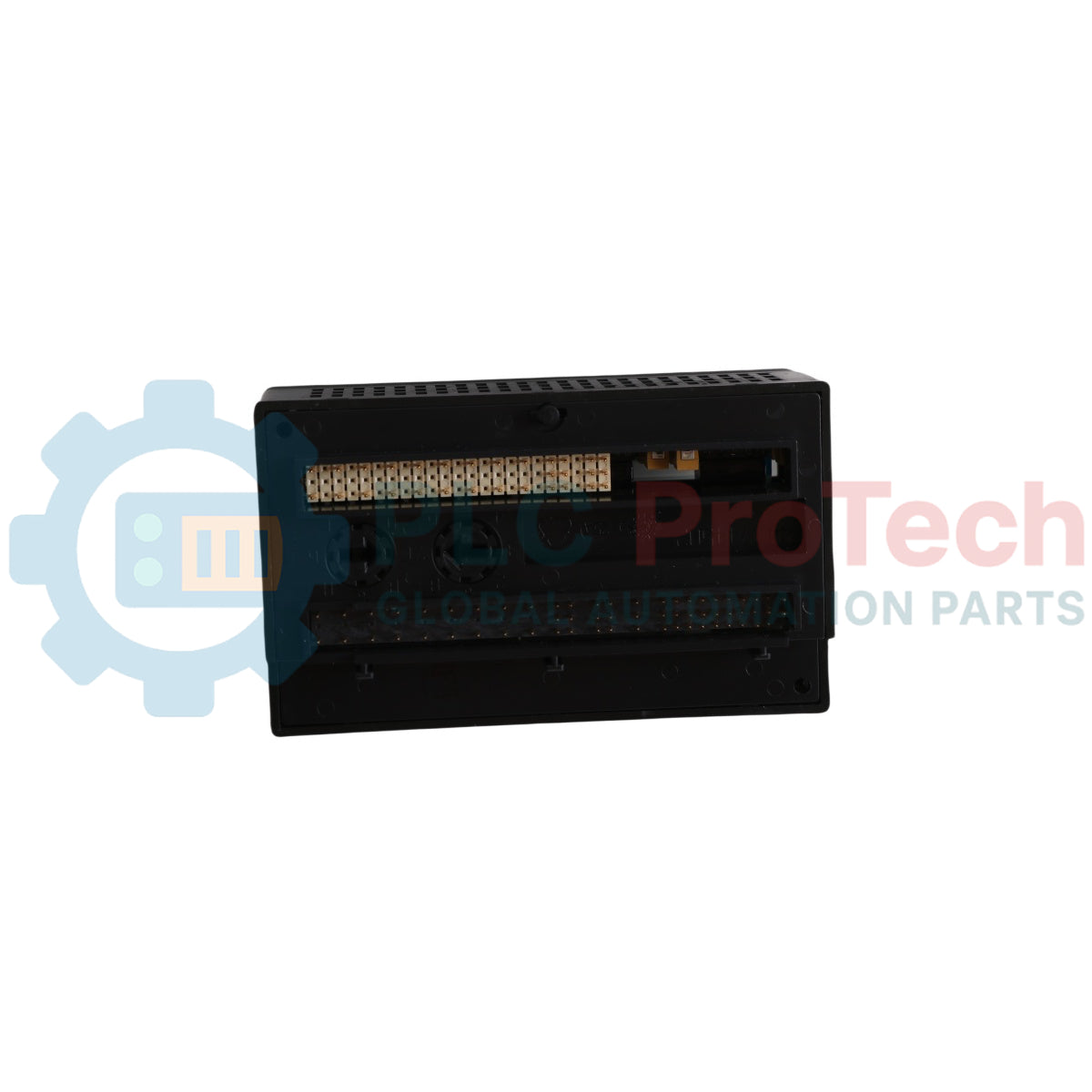

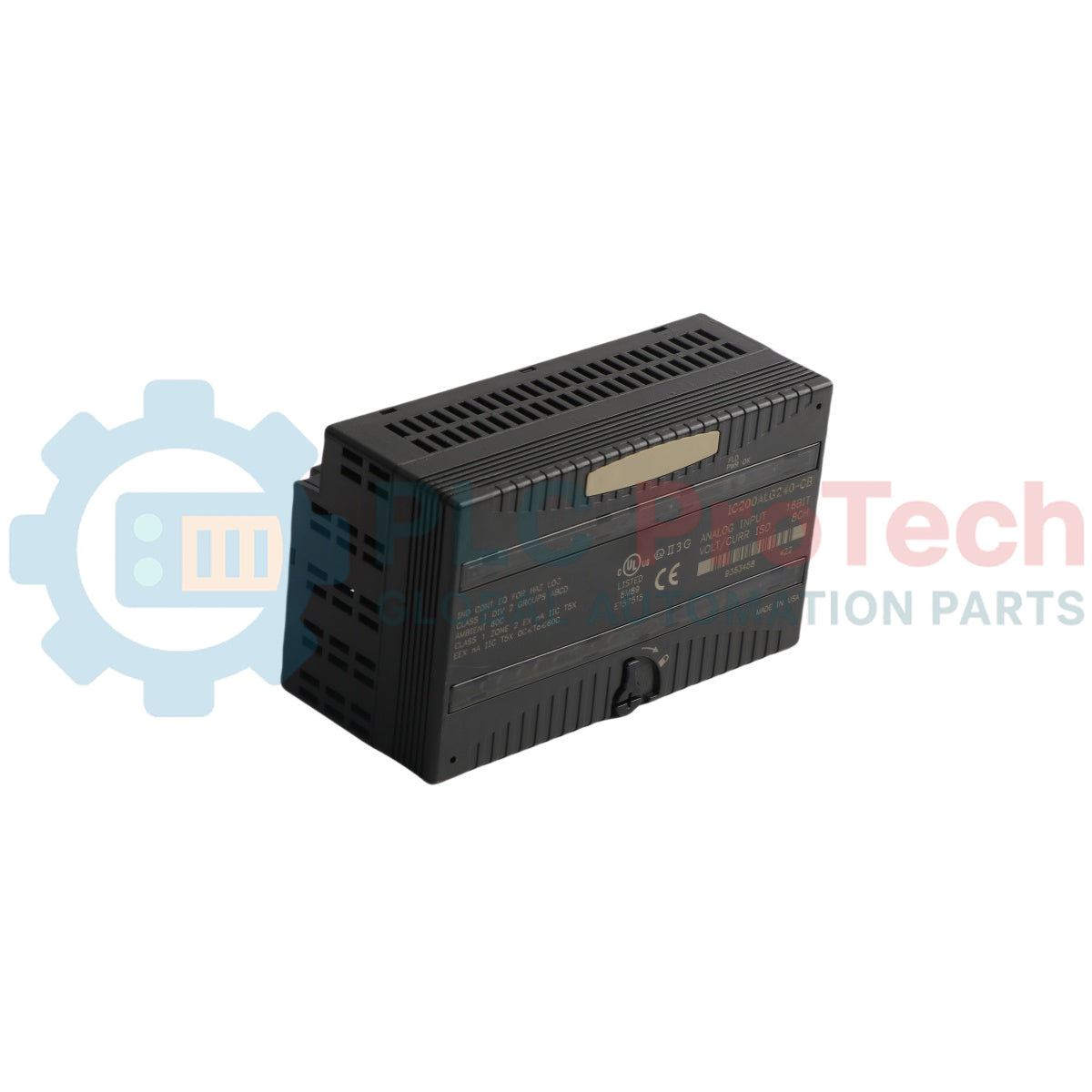

Modul Input Analog 8-Kanal GE Fanuc VersaMax IC200ALG240

Ikhtisar Produk

The IC200ALG240 (IC200-ALG-240) adalah modul masukan analog 8-saluran berkinerja tinggi yang dirancang untuk keluarga I/O GE VersaMax. Modul ini dirancang untuk berinteraksi dengan perangkat lapangan berbasis tegangan, menyediakan rentang masukan unipolar dari 0 hingga +10 VDC. Ini adalah komponen penting untuk menangkap data dari berbagai sensor, seperti transduser tekanan, flow meter, dan sensor level yang menghasilkan sinyal tegangan standar. Dengan resolusi 12-bit-nya, the IC200ALG240 menawarkan presisi yang dibutuhkan untuk pemantauan dan kontrol industri tujuan umum. Modulnya yang modular, desain kompak memfasilitasi arsitektur I/O terdesentralisasi, memungkinkan akuisisi data yang efisien dalam aplikasi mulai dari otomasi gedung hingga kontrol mesin lantai pabrik.

Konfigurasi Teknis

IC200ALG240 memiliki delapan saluran masukan single-ended yang berbagi return umum. Modul ini menggunakan Konverter Analog-ke-Digital (ADC) 12-bit, yang menerjemahkan sinyal 0-10 VDC menjadi 4,000 hitungan digital (0.0025 V per bit). Sebagai bagian dari ekosistem VersaMax, modul ini menempel pada basis terminal (dijual terpisah), mendukung "Permanent Wiring" dan pemeliharaan hot-swappable. Modul ini mencakup diagnostik aktif untuk memantau kesehatan rangkaian internal dan keberadaan daya pengguna 24 VDC yang diperlukan. LED panel depan memberikan status "OK" dan "User Power" untuk konfirmasi visual langsung kesehatan modul.

Spesifikasi Teknis

FAQ Teknis

Apakah modul ini memerlukan daya eksternal untuk saluran input?Ya. IC200ALG240 memerlukan catu daya 24 VDC eksternal (Daya Pengguna) untuk mengoperasikan rangkaian konversi analog-ke-digital. Jika daya ini tidak ada, modul akan melaporkan kesalahan "Daya Pengguna Hilang" dan semua data input akan menjadi nol.

Bisakah saya menghubungkan sensor berbasis arus (4-20 mA) ke modul ini?IC200ALG240 secara asli adalah modul input tegangan. Untuk membaca sinyal 4-20 mA, Anda biasanya menggunakan resistor presisi 250-Ohm eksternal di terminal input untuk mengubah arus menjadi sinyal 1-5 VDC, atau idealnya, gunakan modul input arus khusus, IC200ALG262.

Berapa kecepatan pembaruan untuk 8 saluran?Modul ini sangat efisien, memperbarui semua delapan saluran dalam sekitar 2 ms. Ini membuatnya cocok untuk proses yang memerlukan loop umpan balik yang relatif cepat, seperti tugas pemantauan tekanan hidrolik tertentu atau posisi katup.

Panduan Teknik & Instalasi

• Grounding dan Return Bersama: Karena 8 saluran berbagi return bersama, pastikan semua sensor lapangan kompatibel dengan arsitektur ground bersama. Jika sensor Anda memerlukan isolasi galvanik antar saluran untuk mencegah loop ground, Anda harus menggunakan isolator sinyal atau modul input analog terisolasi.

• Perlindungan untuk Sinyal Tegangan: Sinyal tegangan rentan terhadap gangguan elektromagnetik (EMI). Selalu gunakan kabel twisted-pair terlindung berkualitas tinggi. Hubungkan pelindung ke titik ground basis terminal dan biarkan mengambang di ujung sensor untuk menghindari loop ground.

• Penguncian Basis Terminal: Saat memasang modul, pastikan basis terminal dikunci dengan benar untuk posisi "Input Analog". Fitur keselamatan mekanis ini mencegah pemasangan modul tipe berbeda secara tidak sengaja, melindungi elektronik internal IC200ALG240 dari tingkat tegangan yang salah.
