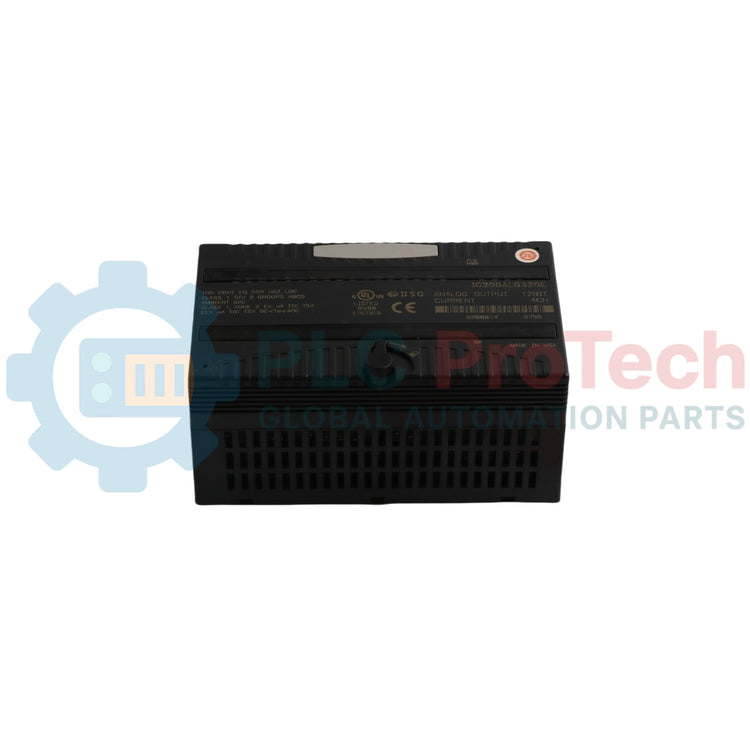

Modul Output Analog GE Fanuc VersaMax IC200ALG320

Ikhtisar Produk

Modul IC200ALG320 (IC200-ALG-320) adalah modul keluaran analog 4 kanal berpresisi tinggi dari keluarga GE VersaMax. Modul ini dirancang untuk menyediakan sinyal tegangan unipolar dalam rentang 0 hingga +10 VDC guna mengendalikan katup proporsional, penggerak kecepatan variabel, dan aktuator lainnya dalam sistem otomasi industri. Dikenal karena bentuknya yang ringkas dan mudah diintegrasikan,  IC200ALG320 mengubah data digital dari CPU atau Unit Antarmuka Jaringan (NIU) menjadi sinyal analog yang stabil dan rendah derau. Desain modularnya memungkinkan "Hot-Swapping" dan pemasangan mudah pada rel DIN, sehingga menjadi pilihan andal untuk kendali terdesentralisasi dalam aplikasi HVAC, pengolahan air, dan manufaktur ringan.

Konfigurasi Teknis

Modul ini memiliki resolusi 12-bit, yang memastikan kendali sinyal keluaran secara terperinci. Keempat kanal bekerja secara independen, meskipun berbagi ground yang sama. Arsitektur VersaMax memisahkan elektronika modul dari pengawatan lapangan melalui basis terminal (dijual terpisah), sehingga memungkinkan pengawatan permanen dan pemeliharaan yang lebih sederhana. Modul ini dilengkapi diagnostik internal untuk memantau kondisi konverter D/A serta indikator status LED "OK" dan "Daya Pengguna" guna mempermudah pemecahan masalah dengan cepat di lokasi.

Spesifikasi Teknis

FAQ Teknis

Apakah modul ini memerlukan daya eksternal untuk beroperasi?

Ya. IC200ALG320 memerlukan catu daya eksternal +24 VDC untuk menggerakkan rangkaian keluaran analog. Daya ini biasanya disalurkan melalui basis terminal. Jika LED "Daya Pengguna" mati, keluaran analog tidak akan berfungsi meskipun PLC berada dalam mode Run.

Bagaimana perilaku "Default" jika PLC berhenti berkomunikasi?

Selama konfigurasi di Proficy Machine Edition, Anda dapat mengatur perilaku "Pertahankan Kondisi Terakhir" atau "Default Keluaran". Dengan demikian, jika komunikasi terputus, sinyal 0-10V akan tetap pada nilai saat ini atau turun ke tegangan aman yang telah ditentukan sebelumnya (biasanya 0V).

Apakah modul ini dapat digunakan untuk loop arus 4-20mA?

Tidak. IC200ALG320 adalah modul khusus tegangan (0-10V). Untuk aplikasi loop arus, Anda memerlukan  IC200ALG321 (yang merupakan versi ekuivalen 0-20mA/4-20mA).

Panduan Rekayasa & Instalasi

• Penyekatan Sinyal: Sinyal analog sangat rentan terhadap interferensi elektromagnetik (EMI). Selalu gunakan kabel twisted-pair berpelindung (STP). Pelindung harus di-ground-kan di sisi PLC (basis terminal) dan dibiarkan mengambang di sisi aktuator untuk mencegah loop ground.

• Pemilihan Basis Terminal: Modul ini kompatibel dengan beberapa basis terminal, seperti IC200TBT001 (gaya Barrier) atau IC200TBP001 (gaya Spring). Pastikan basis dikunci dengan benar pada posisi "Keluaran Analog" untuk mencegah pemasangan jenis modul yang berbeda.

• Impedansi Beban: Pastikan impedansi masukan perangkat penerima (misalnya VFD) setidaknya 2 kOhms. Menghubungkan beban dengan impedansi yang terlalu rendah akan menyebabkan tegangan turun dan dapat memicu kelebihan beban termal di dalam tahap keluaran modul.
