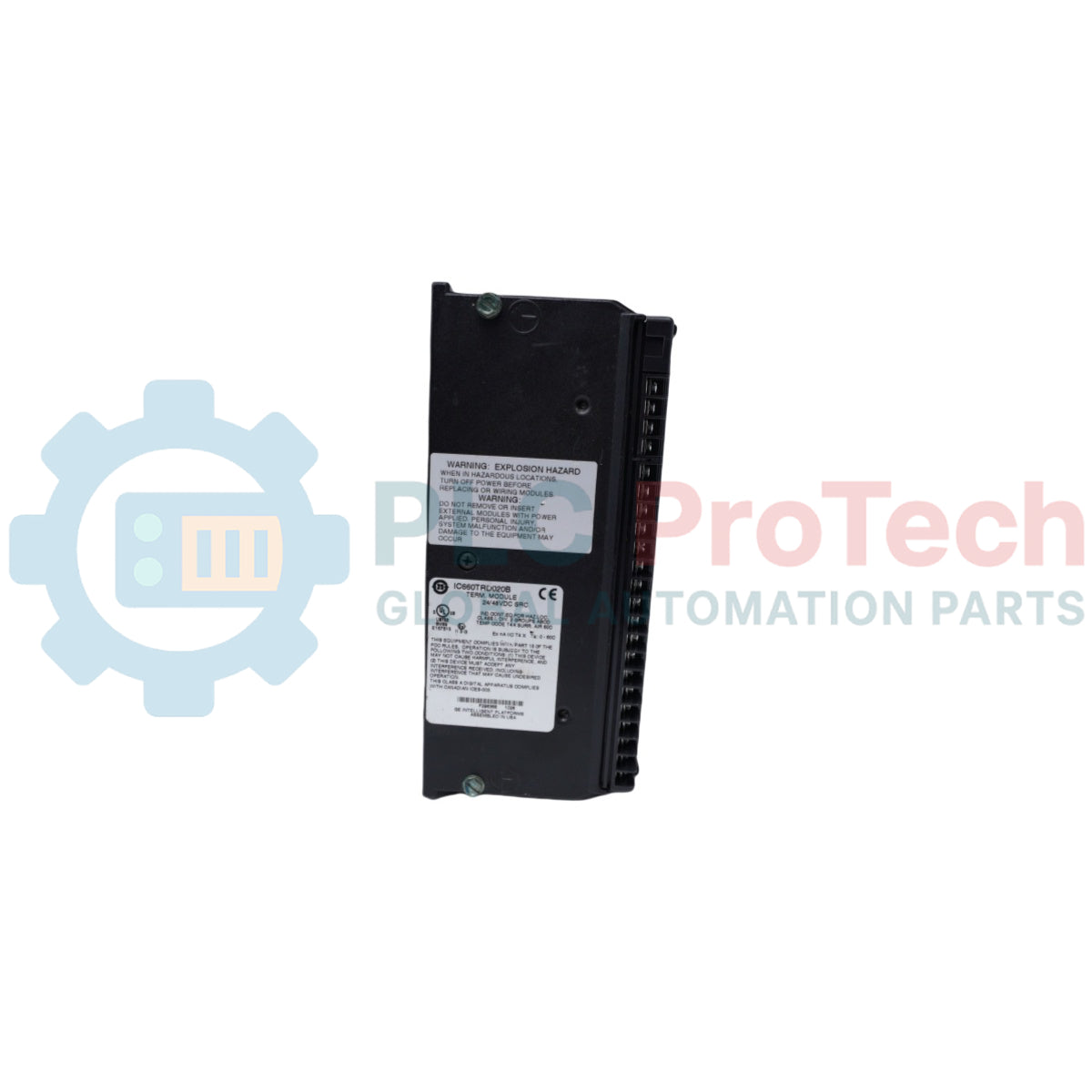

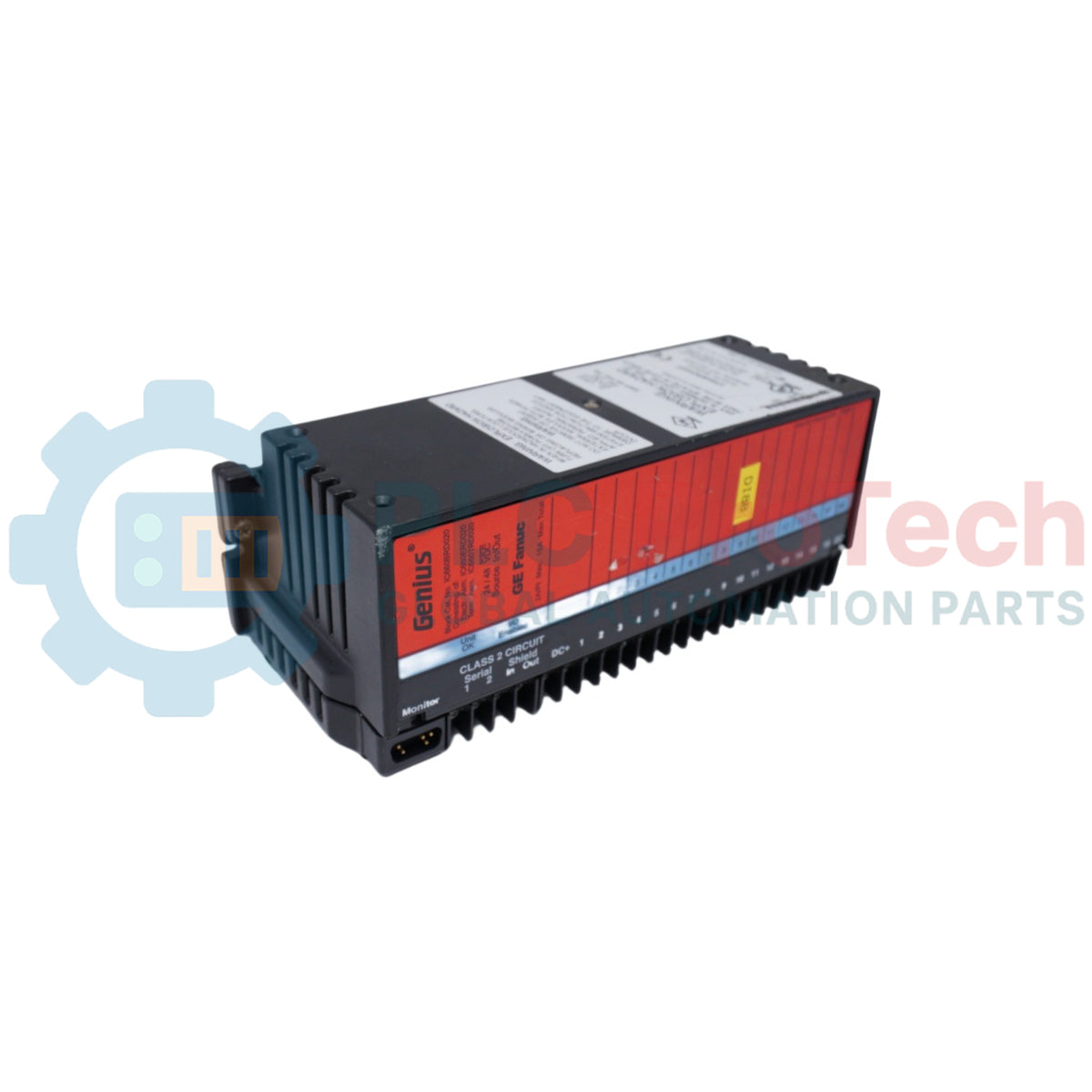

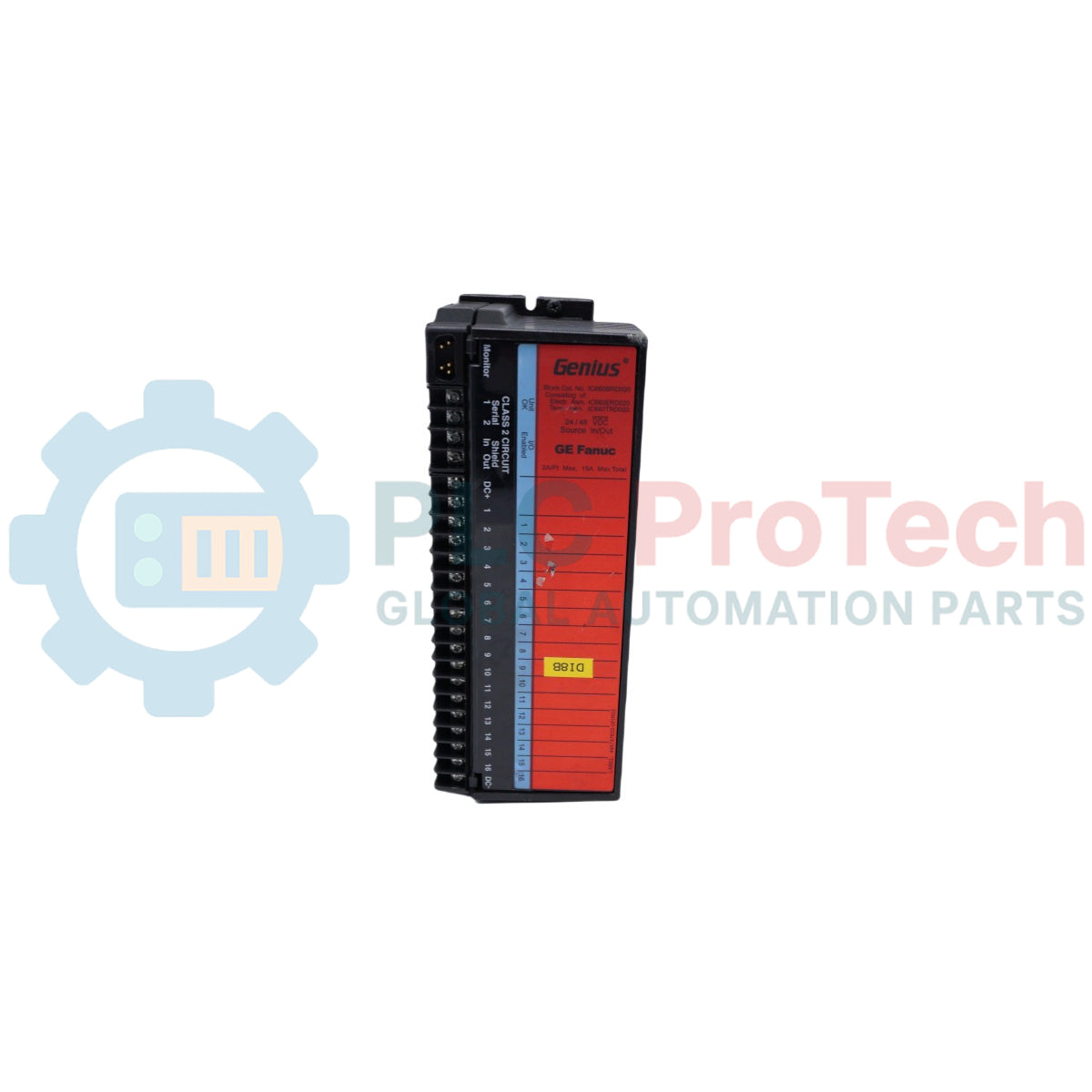

Rangkaian Elektronik Bus Genius GE IC660ELB912G

Ikhtisar Produk

GE IC660ELB912G (IC660ELB912G) adalah rakitan elektronik diskrit 16-sirkuit berkinerja tinggi yang dirancang untuk sistem kontrol terdistribusi Genius I/O. Dirancang khusus untuk operasi 115 VAC / 125 VDC, modul ini berfungsi sebagai "otak" blok I/O, menyediakan pemrosesan sinyal canggih dan pelaporan diagnostik. Ini adalah komponen penting dalam sistem otomasi warisan di pabrik pulp dan kertas, pabrik stamping otomotif, dan fasilitas penanganan material skala besar. IC660ELB912G dirancang agar dapat dipasang dan dilepas secara hot-swappable dengan basis terminal yang sesuai, memastikan pemeliharaan atau peningkatan dapat dilakukan tanpa mengganggu kabel lapangan, sehingga memaksimalkan waktu operasi sistem dan kontinuitas proses.

Konfigurasi Teknis

IC660ELB912G termasuk dalam seri revisi fleksibel "G", yang menampilkan perlindungan sirkuit yang ditingkatkan dan firmware yang diperbarui untuk lingkungan industri modern. Konfigurasi perangkat kerasnya berfokus pada kontrol terdesentralisasi:

• Fleksibilitas Sirkuit: Setiap dari 16 sirkuit dapat dikonfigurasi secara individual sebagai input, output, atau input tri-state (mati/nyala/kabel putus) menggunakan Monitor Genggam.

• Diagnostik Lanjutan: Berbeda dengan I/O standar, blok Genius ini menyediakan "Diagnostik Titik I/O," yang mampu mendeteksi kabel terbuka, hubung singkat, dan kondisi suhu berlebih pada tingkat titik individual.

• Memori Non-Volatil: Data konfigurasi disimpan dalam rakitan elektronik, memungkinkan modul mempertahankan identitas dan parameter operasionalnya bahkan setelah siklus daya.

• Arsitektur Isolasi: Menyediakan isolasi 1500 V RMS antara Genius Bus dan logika lapangan, melindungi prosesor pusat dari lonjakan listrik sisi lapangan.

• Komunikasi Bus Kecepatan Tinggi: Beroperasi pada bus serial Genius dengan kecepatan data maksimum 153,6 Kbaud, mendukung komunikasi peer-to-peer dan penyiaran data global.

Spesifikasi Teknis

FAQ Teknis

Apakah IC660ELB912G dapat digunakan dengan basis terminal 24 VDC?

Tidak. Seri ELB912 dirancang khusus untuk level tegangan 115 VAC atau 125 VDC. Mencampur elektronik dan basis terminal dengan rating tegangan yang tidak kompatibel dapat menyebabkan kerusakan perangkat keras permanen.

Apa keuntungan dari akhiran "G" pada model ini?

Akhiran "G" menunjukkan revisi perangkat keras yang biasanya mencakup komponen internal yang diperbarui untuk manajemen termal yang lebih baik dan peningkatan kekebalan terhadap gangguan listrik (EMI) dibandingkan versi "A" sampai "F" sebelumnya.

Apakah rakitan elektronik ini mendukung hot-swapping?

Ya. Rakitan elektronik dapat dilepas dari basis terminal saat bus aktif. Namun, harus berhati-hati agar proses tetap dalam keadaan aman, karena semua 16 sirkuit akan kembali ke status "Default" saat dilepas.

Panduan Teknik & Instalasi

• Penyesuaian Fase: Saat menggunakan IC660ELB912G pada sirkuit 115 VAC, pastikan semua input dan output pada blok yang sama terhubung ke fase AC yang sama. Mencampur fase dalam satu blok dapat menyebabkan perbedaan potensial tegangan yang melebihi rating isolasi antar sirkuit yang berdekatan.

• Manajemen Arus Inrush: Saat mengonfigurasi sirkuit sebagai output untuk menggerakkan beban induktif (seperti kontaktor besar atau katup solenoid), pastikan arus inrush tidak melebihi rating puncak 2 A. Untuk beban dengan arus inrush tinggi, disarankan menggunakan relay perantara atau snubber eksternal untuk mencegah keausan dini pada saklar elektronik.

• Kecocokan Basis Terminal: IC660ELB912G harus dipasangkan dengan basis terminal IC660TBS912. Sebelum pemasangan, periksa pin penjepit agar lurus. Kencangkan sekrup pemasangan tengah dengan torsi 1,1 Nm untuk memastikan sambungan kedap gas antara pin rakitan elektronik dan soket basis terminal.
