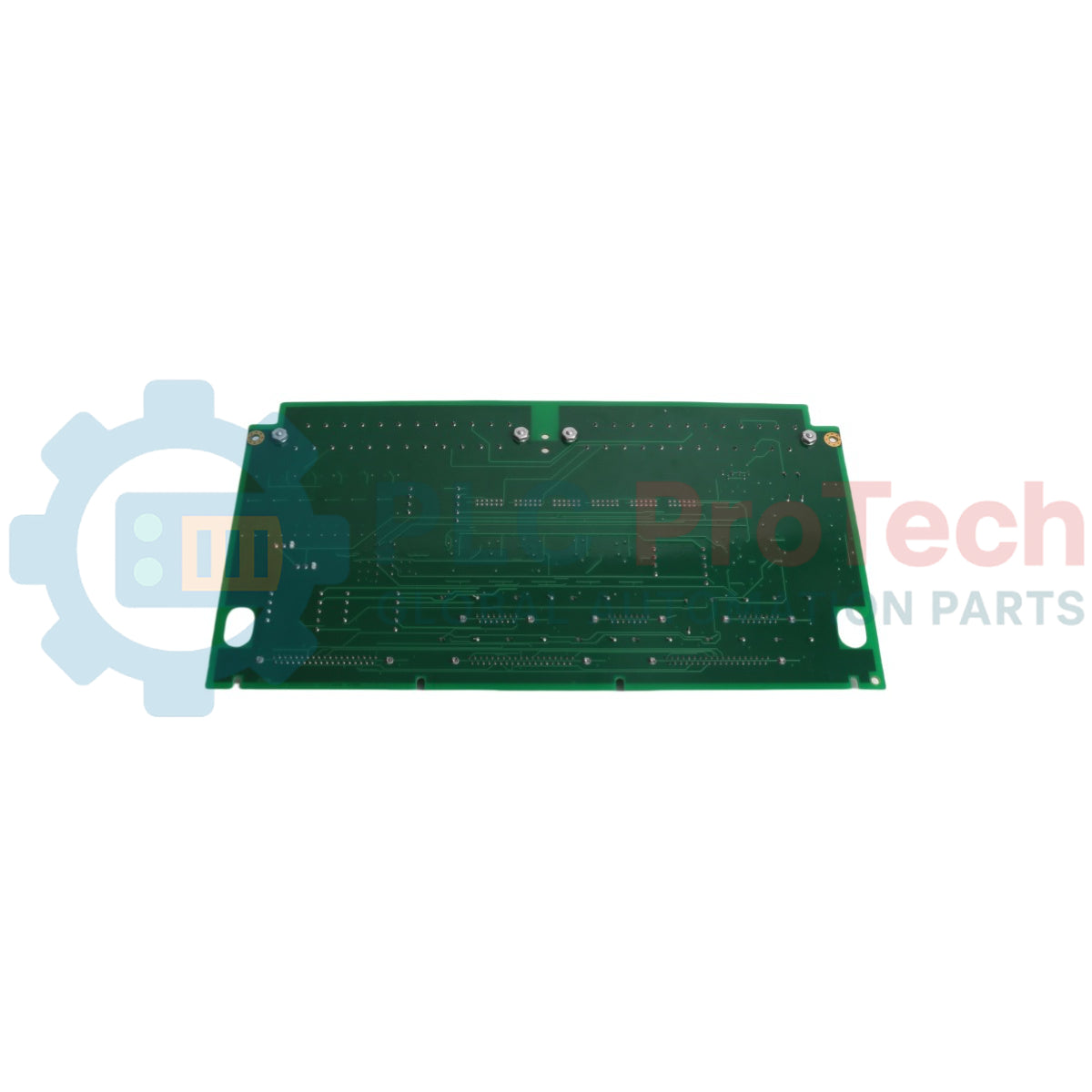

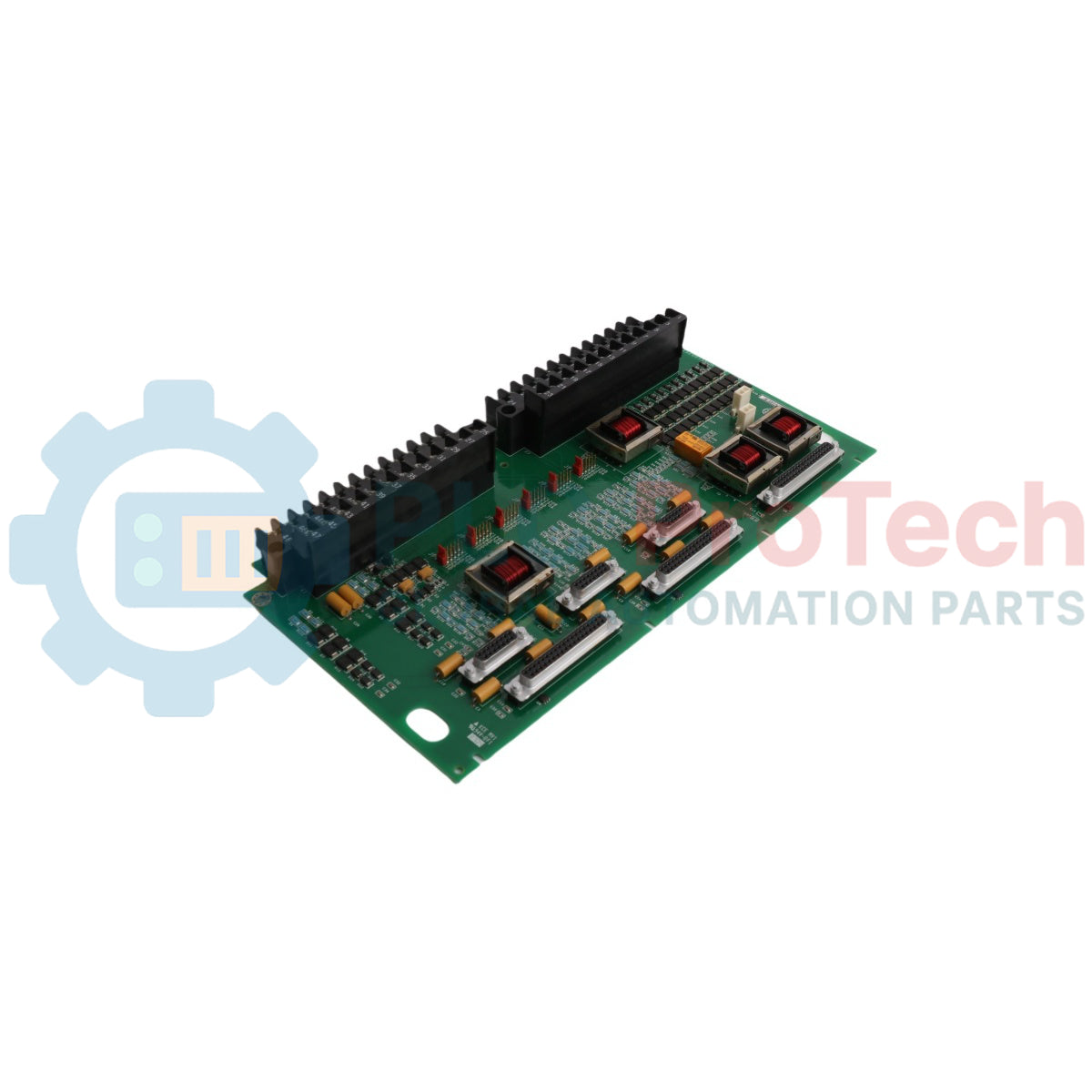

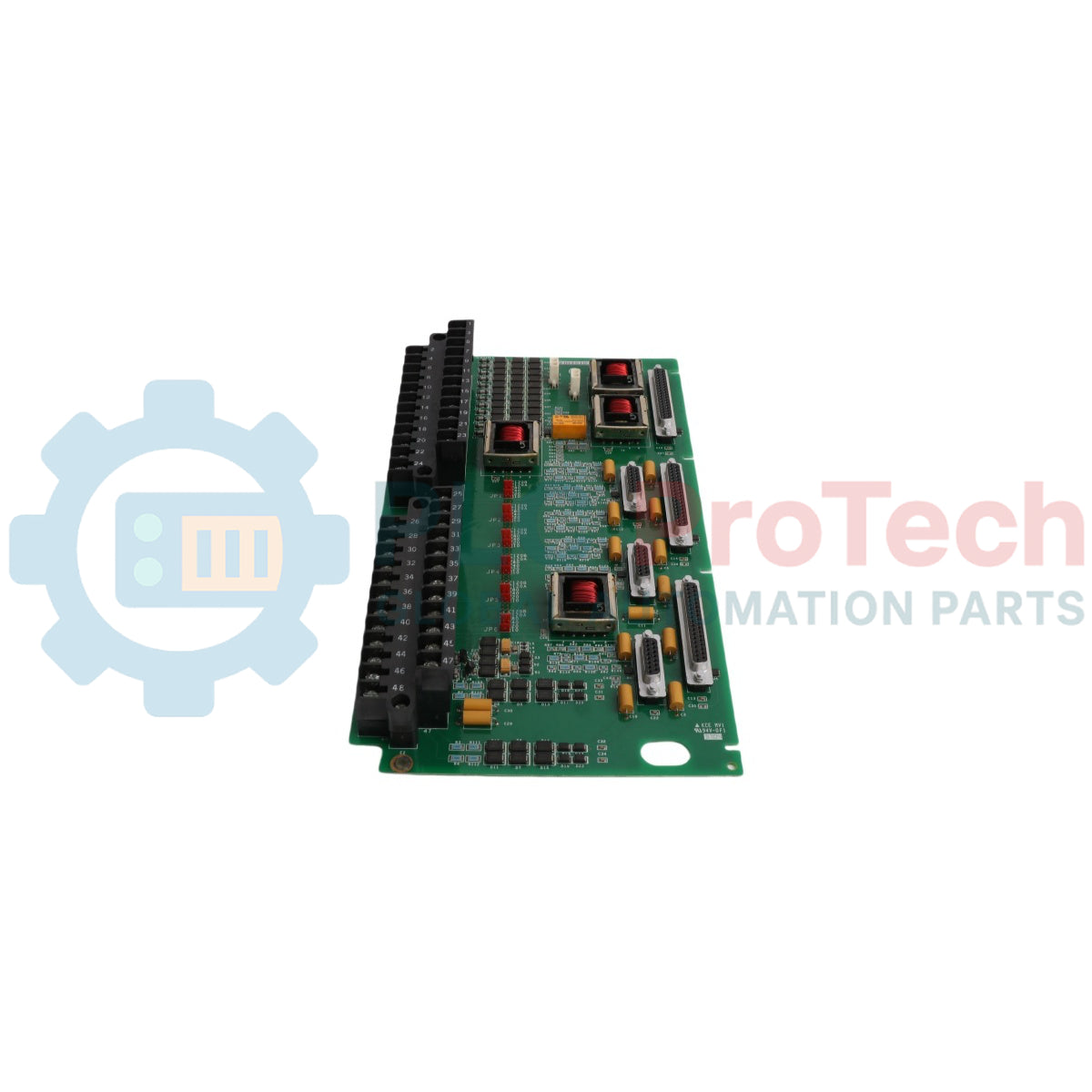

GE IS200TSVOH1B Papan Terminal Servo | Kontrol Speedtronic Mark VI

Ikhtisar Produk

General Electric IS200TSVOH1B berfungsi sebagai Servo Terminal Board (TSVO) penting dalam sistem kontrol turbin Speedtronic Mark VI. Modul ini menyediakan antarmuka fisik dan listrik antara prosesor kontrol dan aktuator servo hidrolik yang digunakan untuk mengatur posisi katup bahan bakar dan katup uap yang kritis.

Papan TSVO mengelola sinyal arus presisi tinggi yang diperlukan untuk menggerakkan katup servo elektro-hidrolik dan memfasilitasi jalur balik untuk sensor umpan balik posisi, seperti LVDT (Linear Variable Differential Transformers) atau RVDT. Dengan menjembatani kesenjangan antara logika kontrol digital dan aktuasi mekanis, IS200TSVOH1B memastikan respons katup yang cepat, stabil, dan akurat yang diperlukan untuk pengaturan frekuensi dan kontrol beban pada turbin gas dan uap.

Keunggulan Teknis Utama

IS200TSVOH1B dirancang untuk menangani kebutuhan sensitivitas tinggi dari kontrol servo loop tertutup dalam lingkungan pembangkit listrik.

Penggerak Servo Multi-Kanal

Papan ini biasanya mendukung dua saluran servo independen, menyediakan redundansi yang diperlukan untuk operasi turbin yang kritis. Papan ini mengubah perintah digital dari VSOY (Servo Control Board) menjadi output arus analog, disesuaikan dengan impedansi dan kebutuhan spesifik kumparan servo yang dipasang di lapangan.

Integrasi Umpan Balik Presisi

Untuk menutup loop kontrol, papan TSVO memproses sinyal eksitasi dan balik dari transduser posisi. Isolasi berkualitas tinggi dan rangkaian penyaring gangguan memastikan sinyal umpan balik tetap linier dan akurat, bahkan saat dialirkan melalui kabel panjang di dekat peralatan tegangan tinggi.

Desain Perlindungan Pasif

Sebagai papan terminal, IS200TSVOH1B menggabungkan komponen pasif seperti metal oxide varistor (MOV) dan sekering untuk melindungi elektronik kontrol Mark VI di hulu dari lonjakan listrik dan gangguan tanah di sisi lapangan. Penghalang pelindung ini sangat penting untuk menjaga "Mean Time Between Failures" (MTBF) dari seluruh sistem kontrol.

Spesifikasi Teknis

Panduan Instalasi Teknik

Keberhasilan penerapan loop servo bergantung pada jalur sinyal yang bersih dan terminasi terminal yang benar.

Terminasi Terminal

Sambungkan kumparan penggerak katup servo dan kabel eksitasi/sinyal umpan balik ke terminal block. Pastikan semua terminal sekrup dikencangkan sesuai spesifikasi torsi. Karena sinyal servo berarus rendah dan sinyal umpan balik dimodulasi AC, gunakan kabel twisted-shielded pair (TSP) berkualitas tinggi. Terminasi pelindung hanya pada titik grounding yang ditentukan di papan terminal untuk menghindari ground loop yang dapat menyebabkan "valve hunting."

Interkoneksi Papan

IS200TSVOH1B terhubung ke rak VME Mark VI melalui dua kabel tipe D 37-pin. Pastikan kabel-kabel ini terpasang dengan aman dan sekrup jempol dikencangkan. Kabel ini membawa perintah analog sensitif dan sinyal umpan balik; jalur kabel harus jauh dari kabel AC berdaya tinggi untuk mencegah kopling elektromagnetik.

Mengapa Memilih IS200TSVOH1B

Revisi "H1B" dari papan TSVO ini merupakan standar perangkat keras final untuk antarmuka servo Mark VI, menawarkan stabilitas sinyal yang lebih baik dan umur komponen yang lebih panjang dibandingkan versi sebelumnya. Menggunakan papan terminal asli GE memastikan pencocokan impedansi antara pengendali VSOY dan aktuator lapangan tetap dalam toleransi yang ditentukan OEM.

Papan non-asli atau yang diperbaiki dengan buruk dapat memperkenalkan pergeseran fase halus pada sinyal umpan balik LVDT, yang menyebabkan osilasi kontrol atau kesulitan dalam melakukan kalibrasi katup. IS200TSVOH1B menjamin integritas sinyal yang diperlukan untuk rutinitas "Auto-Calibrate" dalam perangkat lunak GE Toolbox.

FAQ Teknis

Q1: Apa perbedaan antara TSVOH1B dan versi TSVO sebelumnya?

A1: Versi H1B biasanya mengadopsi spesifikasi komponen yang diperbarui untuk kinerja termal lebih baik dan perlindungan lonjakan yang ditingkatkan pada rangkaian umpan balik. Versi ini kompatibel secara fungsional dengan sebagian besar aplikasi servo Mark VI sebelumnya.

Q2: Bisakah saya menguji output servo langsung dari papan ini?

A2: Ya. Teknisi dapat mengukur arus DC miliampere pada terminal output menggunakan multimeter terkalibrasi saat sistem dalam mode "Manual". Ini adalah langkah pemecahan masalah umum untuk menentukan apakah masalah posisi berasal dari elektronik kontrol atau aktuator hidrolik.

Q3: Berapa banyak LVDT yang dapat dihubungkan ke IS200TSVOH1B?

A3: Papan ini dirancang untuk mendukung kebutuhan umpan balik dua loop servo. Tergantung pada konfigurasi Mark VI spesifik (Simplex vs. TMR), papan ini menangani jalur eksitasi dan balik yang diperlukan untuk transduser posisi terkait.

Q4: Apakah papan ini memerlukan konfigurasi perangkat lunak?

A4: Papan terminal itu sendiri adalah komponen pasif/antarmuka dan tidak memiliki firmware. Namun, parameter loop servo (gain, bias, dan batas transduser) harus dikonfigurasi dengan benar dalam perangkat lunak GE Mark VI Toolbox untuk papan prosesor VSOY terkait.
