GE IS200TSVOH1B Papan Terminal Servo | Kontrol Turbin Mark VI

Ikhtisar Produk

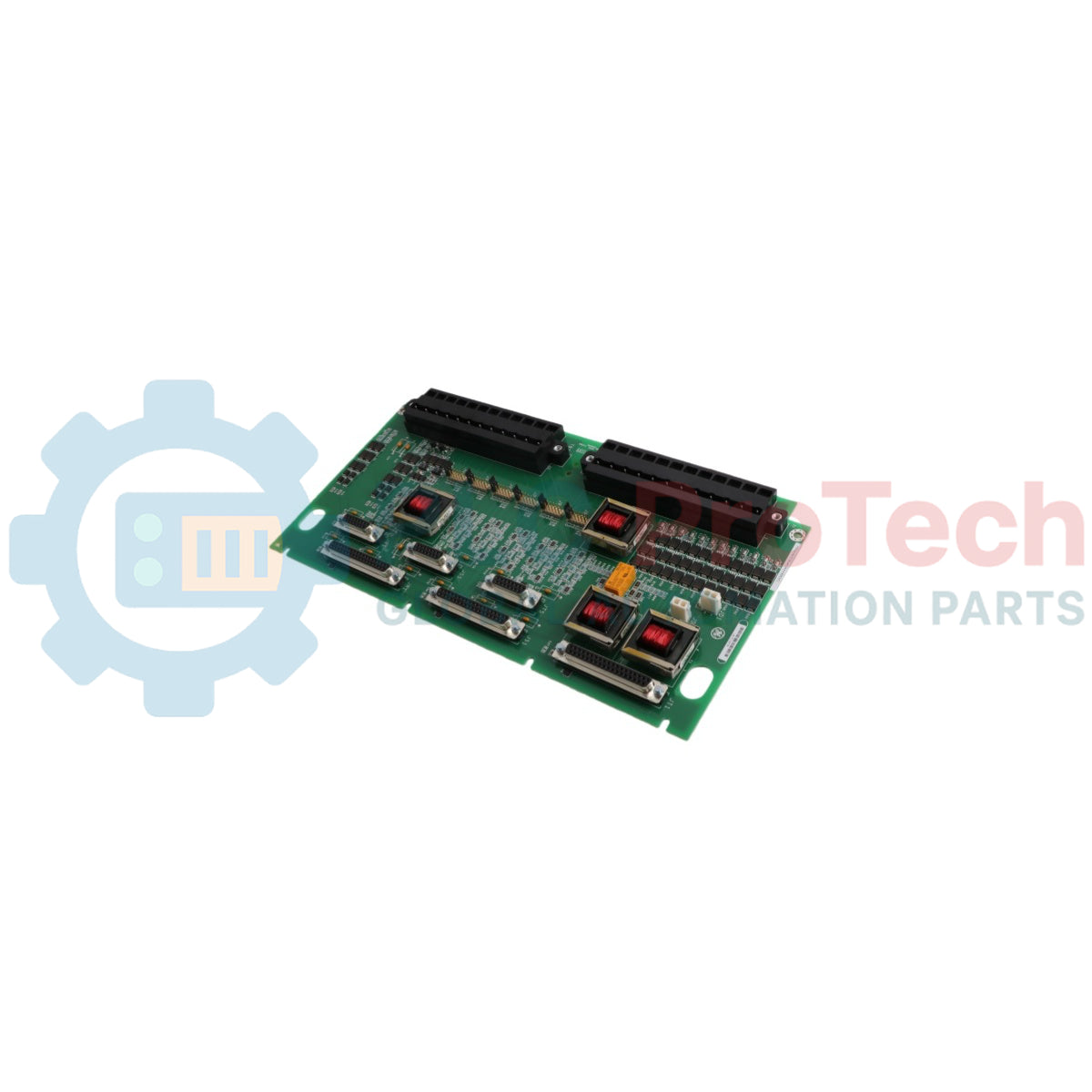

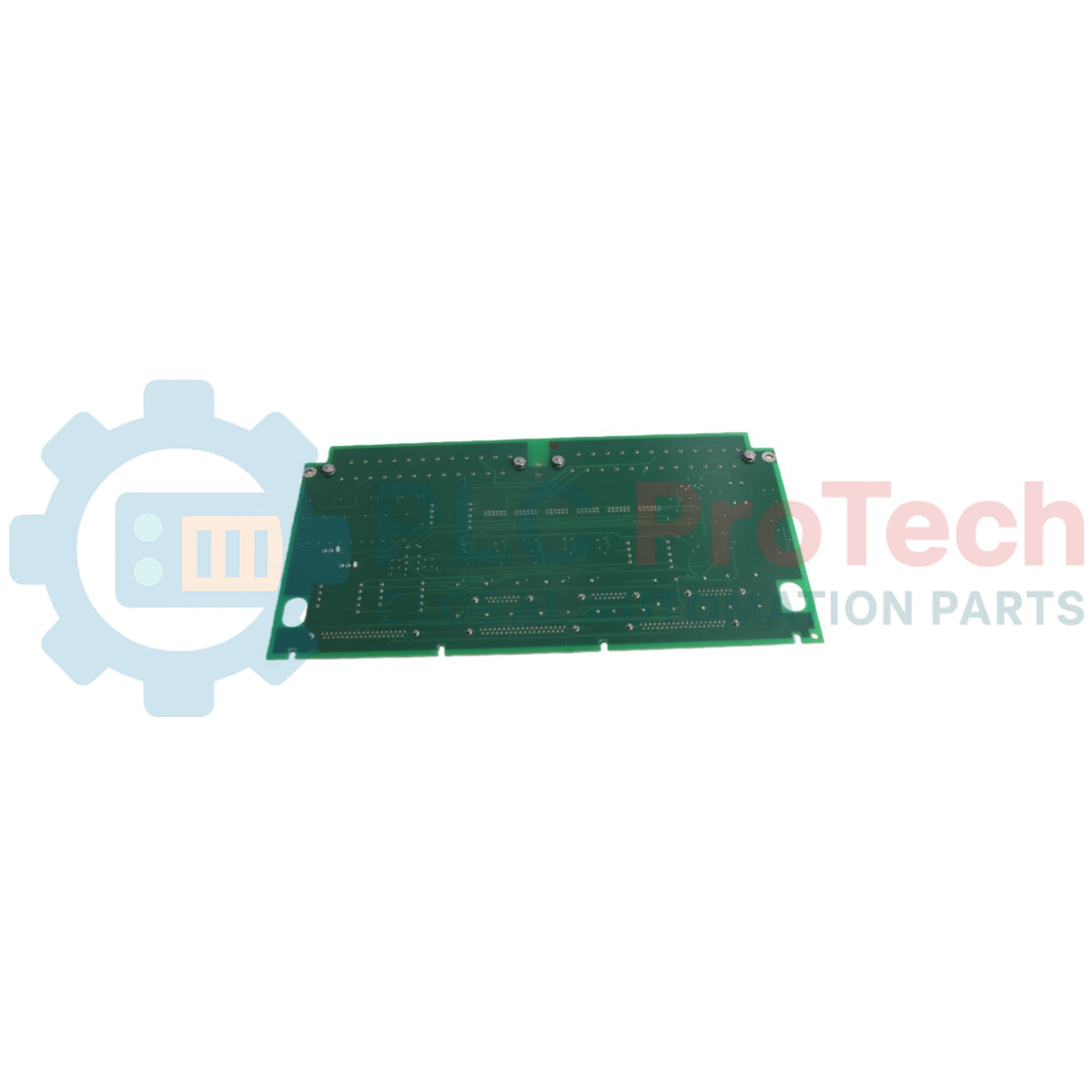

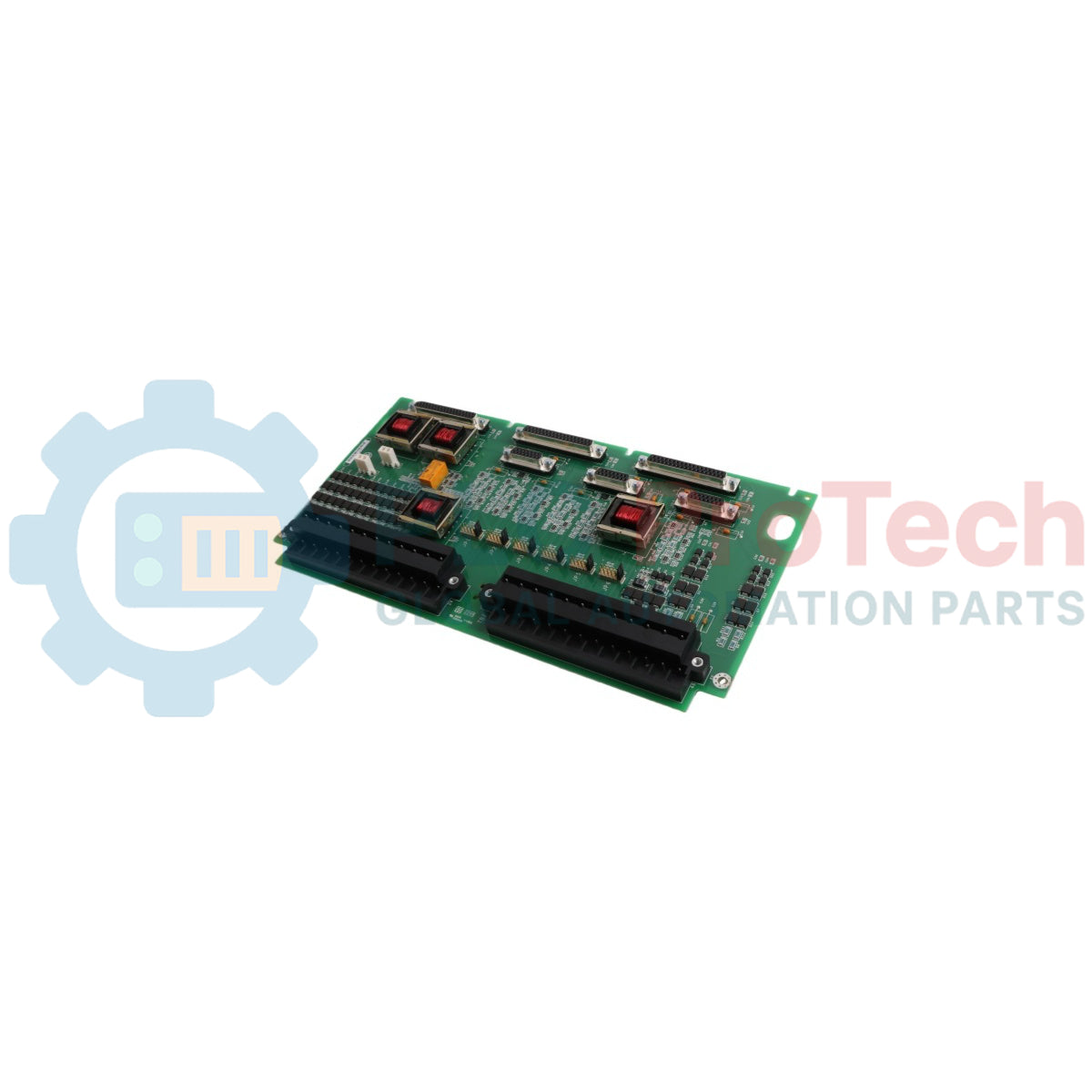

General Electric IS200TSVOH1B berfungsi sebagai Servo Terminal Board (TSVO) kritis dalam sistem kontrol turbin Speedtronic Mark VI. Perangkat keras ini bertindak sebagai antarmuka fisik dan listrik antara prosesor kontrol digital dan aktuator hidrolik yang mengatur posisi katup uap atau bahan bakar.

Dirancang khusus untuk aplikasi dengan keandalan tinggi, papan TSVO memfasilitasi kontrol loop tertutup pada katup servo. Papan ini menangkap perintah arus tingkat rendah dari prosesor VSOY (Kontrol Servo) dan mengarahkannya ke kumparan servo yang dipasang di lapangan. Secara bersamaan, papan ini memproses umpan balik posisi termodulasi AC dari LVDT (Linear Variable Differential Transformers) atau RVDT, memastikan pengendali mengetahui posisi tepat katup turbin setiap saat. Dengan mengisolasi dan melindungi prosesor inti dari transient listrik sisi lapangan, IS200TSVOH1B menjaga integritas operasional seluruh jaringan Turbine Supervisory Instrumentation (TSI).

Konfigurasi Teknis

IS200TSVOH1B adalah papan antarmuka "pasif", artinya tidak mengandung logika kontrol utama tetapi hanya rangkaian yang diperlukan untuk mengkondisikan sinyal dan mengakhiri kabel lapangan.

• Dukungan Dual-Channel: Papan ini biasanya mengelola dua loop servo independen, memungkinkan kontrol redundan pada katup kritis (misalnya, Katup Kontrol Gas atau Katup Stop).

• Antarmuka LVDT/RVDT: Menyediakan titik terminasi untuk sinyal eksitasi (yang dikirim ke sensor) dan sinyal balik (yang diterima dari sensor) untuk menutup loop posisi.

• Antarmuka Kabel: Dua konektor tipe D 37-pin pada papan terhubung langsung ke papan VSOY di rak Mark VI melalui kabel pita kecepatan tinggi atau kabel khusus.

• Revisi H1B: Penamaan "H1B" menunjukkan standar perangkat keras khusus yang dioptimalkan untuk kabinet Mark VI modern, dengan peningkatan penekanan lonjakan dan tata letak blok terminal yang distandarisasi.

Spesifikasi Teknis

Panduan Instalasi Teknik

Presisi dalam pengkabelan dan pentanahan sangat penting untuk kinerja katup servo yang stabil.

Pentanahan dan Pelindung Sinyal

Sinyal servo dan LVDT sangat sensitif terhadap Gangguan Elektromagnetik (EMI). Teknisi harus menggunakan kabel twisted-shielded pair (TSP) untuk semua jalur lapangan. Pastikan pelindung diakhiri pada bar ground yang ditentukan di papan TSVO dan tidak di kedua ujungnya, untuk mencegah loop ground yang dapat menyebabkan "valve hunting" atau posisi yang tidak stabil.

Terminasi Terminal

Blok terminal penghalang pada IS200TSVOH1B dirancang untuk koneksi industri yang aman. Saat memasang kabel, pastikan isolasi tidak terjepit di bawah penjepit terminal dan tidak ada serabut kabel yang terlepas yang dapat menyebabkan hubungan pendek antar saluran yang berdekatan.

Keunggulan Teknik

IS200TSVOH1B mempermudah pemeliharaan sistem hidrolik yang kompleks. Karena merupakan papan terminal, papan ini dapat tetap terpasang dan terhubung saat papan prosesor hulu diganti atau ditingkatkan. Arsitektur "terpisah" ini secara signifikan mengurangi risiko kesalahan pengkabelan selama pemeliharaan sistem.

Selain itu, papan ini dilengkapi titik diagnostik onboard (titik uji) yang memungkinkan insinyur mengukur arus servo dan eksitasi LVDT langsung di terminal menggunakan multimeter. Ini memudahkan pemecahan masalah cepat pada skenario "katup tidak bergerak" dengan menentukan apakah kesalahan ada pada elektronik kontrol, pengkabelan lapangan, atau aktuator hidrolik itu sendiri.

FAQ Teknis

Q1: Bisakah saya menggunakan IS200TSVOH1B dengan sistem Mark V yang lebih lama?

A1: Tidak. Papan ini dirancang khusus untuk arsitektur berbasis IONet Mark VI dan menggunakan konektor D-sub 37-pin yang kompatibel dengan papan VSOY Mark VI.

Q2: Bagaimana cara mengkalibrasi katup setelah memasang papan TSVO baru?

A2: Meskipun papan ini tidak menyimpan data kalibrasi, rutinitas "Auto-Calibrate" harus dijalankan di perangkat lunak GE Toolbox. Perangkat lunak akan menggerakkan katup dari 0% ke 100% untuk memetakan umpan balik tegangan LVDT ke langkah katup fisik.

Q3: Apa yang harus saya periksa jika alarm "Servo Loss of Feedback" muncul?

A3: Pertama, periksa tegangan eksitasi LVDT di terminal TSVO. Jika eksitasi ada, verifikasi kontinuitas kabel sinyal balik. Pastikan kabel D-sub 37-pin antara TSVO dan VSOY terpasang dengan benar dan sekrup jempolnya kencang.

Q4: Apakah IS200TSVOH1B cocok untuk sistem TMR (Triple Modular Redundant)?

A4: Ya. Dalam konfigurasi TMR, beberapa papan TSVO atau papan terminal setara TMR khusus digunakan untuk memastikan kegagalan pada satu "suara" kontrol tidak menyebabkan hilangnya kontrol katup.
