GE IS200TSVOH1BDC Papan Terminasi Servo Speedtronic Mark VI

Deskripsi

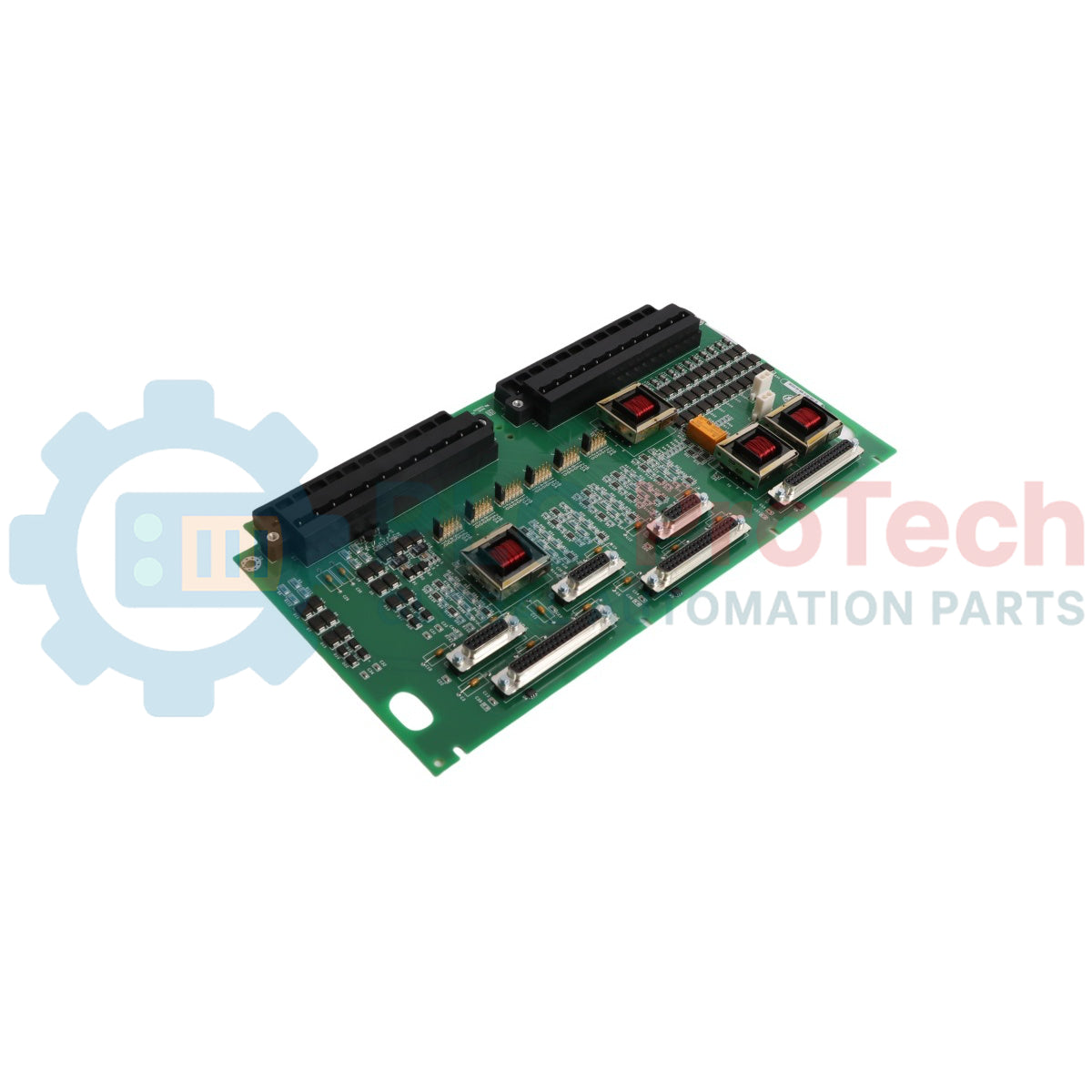

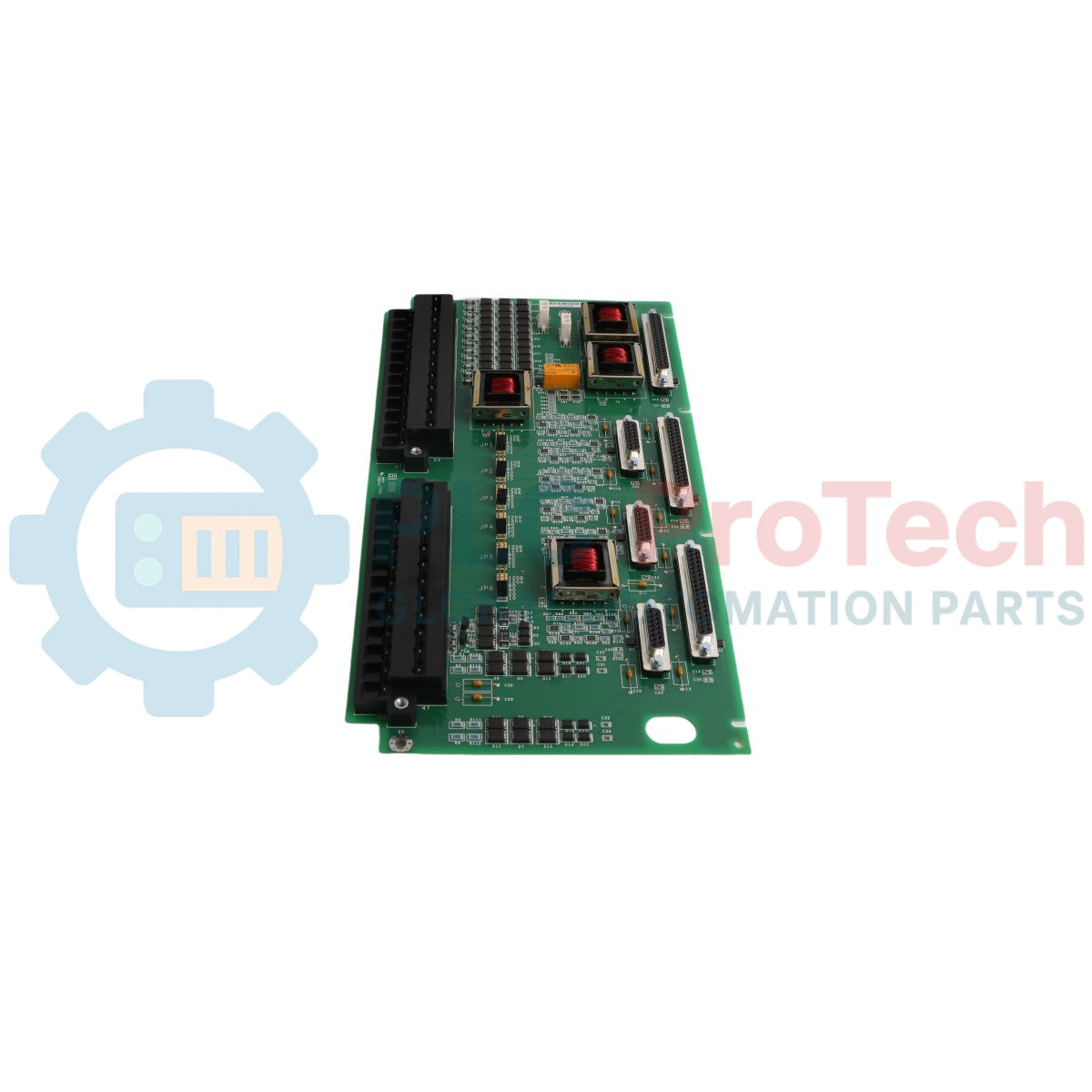

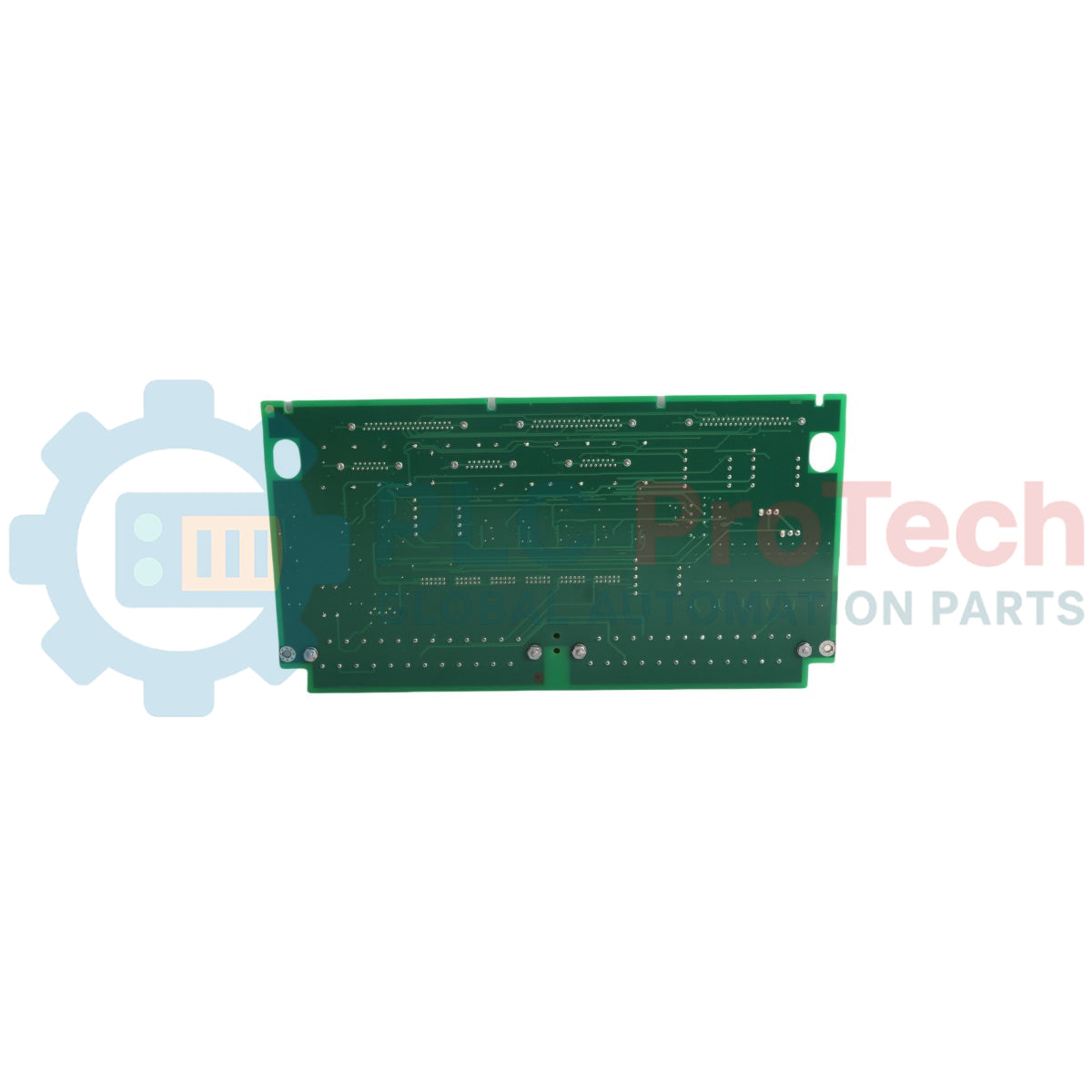

IS200TSVOH1BDC adalah papan terminasi servo khusus yang diproduksi oleh General Electric sebagai bagian dari seri sistem kontrol turbin Mark VI Speedtronic. Papan terminal ini berfungsi sebagai lapisan antarmuka struktural dasar yang menghubungkan instrumen turbin eksternal—seperti katup servo elektro-hidraulik dan Linear Variable Differential Transformers (LVDT)—ke kartu kontrol utama internal rak VME. Dengan menetapkan jalur routing sinyal langsung, IS200TSVOH1BDC menangani transmisi bersih permintaan regulasi arus katup, sinyal aliran laju pulsa, dan loop umpan balik LVDT yang kritis sambil meminimalkan kegagalan antarmuka titik tunggal di seluruh sistem turbin uap atau gas otomatis.

Dirancang untuk beroperasi di lingkungan pembangkit listrik yang menuntut, IS200TSVOH1BDC dilengkapi dengan blok terminal yang kokoh yang memungkinkan koneksi kabel listrik yang stabil dan dapat dipasang di lapangan. Modul ini berkoordinasi dengan papan prosesor servo aktif untuk mendukung pelacakan posisi waktu nyata, kontrol eksitasi sensor, dan sinkronisasi diagnostik loop otomatis di bawah arsitektur kontrol simplex dan Triple Modular Redundant (TMR).

Fitur

• Terminasi Loop Aktuator Khusus: Dirancang khusus untuk menyediakan titik terminasi yang aman untuk kabel kontrol servo aktuator elektro-hidraulik multi-saluran.
• Dukungan Instrumentasi LVDT: Memfasilitasi pemetaan sinyal yang akurat untuk output eksitasi LVDT frekuensi tinggi dan input pelacakan umpan balik posisi.
• Blok Penghalang yang Dapat Dipasang: Dilengkapi dengan baris blok terminal tipe penghalang yang tahan lama yang menjaga tekanan kontak yang solid dan dapat dicabut untuk pengujian atau penggantian komponen yang cepat.
• Konfigurasi Arsitektur Ganda: Sepenuhnya kompatibel dengan konfigurasi simplex dan tata letak sistem Triple Modular Redundant yang tahan kesalahan.
• Penekanan Kebisingan Industri: Orientasi komponen dan tata letak jejak jalur dioptimalkan untuk melindungi data instrumen analog yang sensitif dari gangguan elektromagnetik lokal.

Aplikasi

• Instalasi kontrol turbin uap dan gas utilitas Mark VI Speedtronic
• Terminasi kabel lapangan untuk loop aktuator katup servo elektro-hidraulik
• Penghubung antarmuka untuk umpan balik posisi LVDT dan sensor aliran laju pulsa

Spesifikasi Teknis

Panduan Instalasi

• Koneksi Terminal Lapangan: Amankan instrumen lapangan dan kabel aktuator ke slot terminal penghalang yang dapat dipasang yang sesuai pada muka kartu IS200TSVOH1BDC. Kencangkan semua kontak sekrup sesuai spesifikasi standar industri untuk menjamin kontinuitas.
• Rute Kabel Penghubung: Gunakan kabel pita multi-pin kelas komputer dengan konektor tipe D yang ditentukan untuk menghubungkan papan IS200TSVOH1BDC dengan rekan kontrol rak VME yang ditunjuk.
• Mitigasi Pelepasan Elektrostatik: Pastikan tali pengikat grounding elektrostatik yang terverifikasi terpasang pada teknisi sebelum melakukan pemasangan, penanganan, atau perubahan koneksi pada modul.
