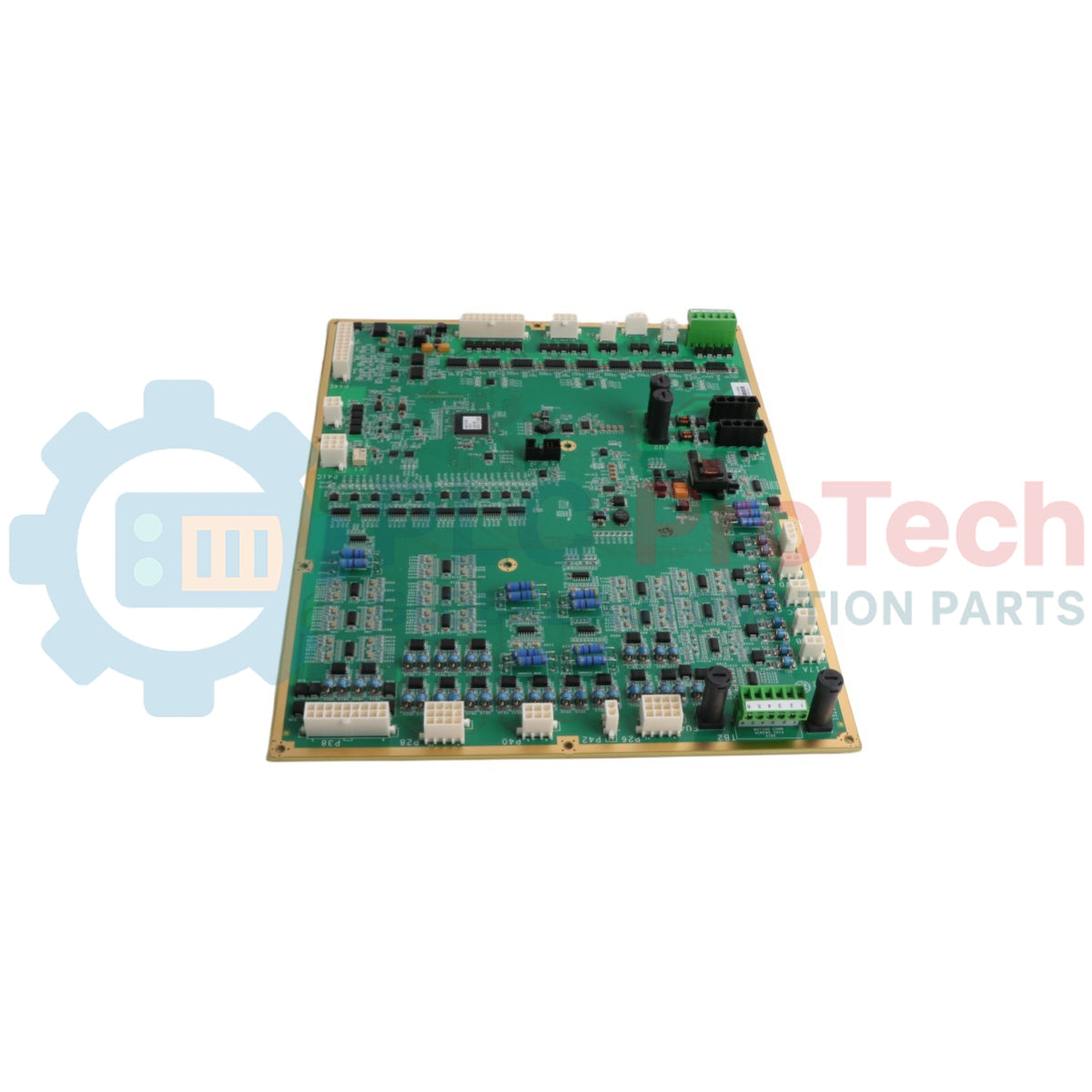

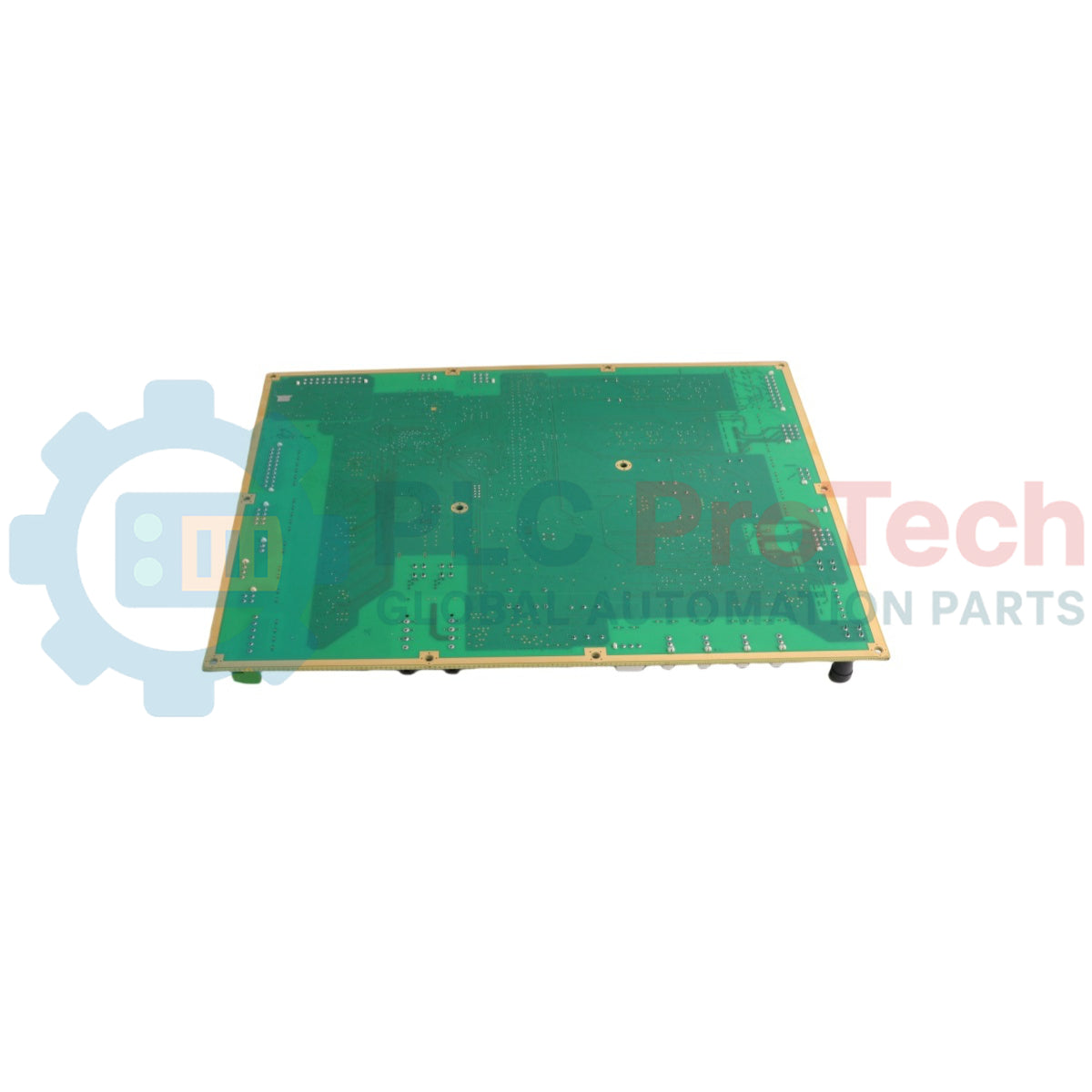

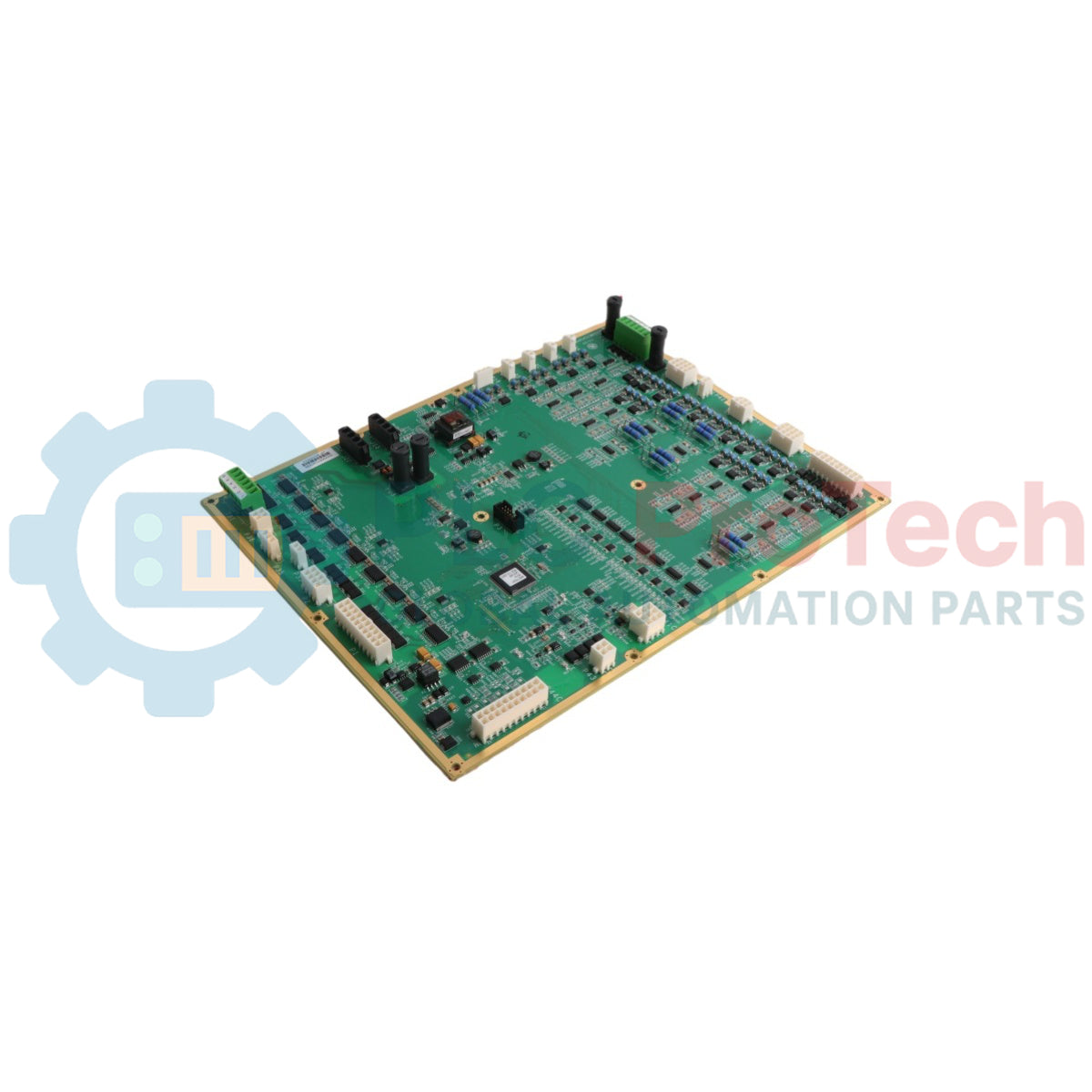

GE IS200WETAH1ADC General Electric Papan Kontrol Turbin Speedtronic Mark VI

Ikhtisar Produk

GE IS200WETAH1ADC adalah rakitan papan sirkuit canggih yang dirancang khusus untuk sistem kontrol Mark VI Speedtronic™. Sebagai komponen utama arsitektur kontrol turbin General Electric, papan ini menjalankan fungsi antarmuka penting antara pengontrol pusat dan instrumentasi fisik turbin. Papan seri WETA biasanya menangani pengondisian sinyal khusus, yang sering berkaitan dengan perlindungan turbin atau pemantauan sistem bantu. Dalam lingkungan pembangkitan listrik termal dan hidroelektrik yang berisiko tinggi, IS200WETAH1ADC memastikan pemrosesan data operasional secara waktu nyata, sehingga memungkinkan penyesuaian presisi yang diperlukan untuk mempertahankan frekuensi jaringan dan stabilitas mekanis. Desainnya yang sangat andal meminimalkan latensi sinyal, serta melindungi aset bernilai jutaan dolar dari kondisi overspeed atau tekanan termal.

Konfigurasi Teknis

Logika Revisi Perangkat Keras

Akhiran "ADC" pada nomor model IS200WETAH1ADC menunjukkan revisi dan kelompok perangkat keras tertentu. Dalam ekosistem GE Speedtronic, "A" menunjukkan desain fungsional awal, sedangkan "D" dan "C" menunjukkan peningkatan rekayasa atau pembaruan komponen berikutnya yang meningkatkan keandalan tanpa mengubah jejak fisik utama papan.

Integrasi Backplane

Papan ini menggunakan antarmuka konektor berdensitas tinggi yang dirancang untuk rak Mark VI standar. Papan ini terintegrasi secara mulus dengan IONet (Jaringan Input/Output), yaitu lapisan komunikasi eksklusif berbasis Ethernet berkecepatan tinggi yang digunakan GE untuk menyinkronkan data di antara berbagai pengontrol redundansi "R", "S", dan "T" dalam sistem kontrol.

Arsitektur Pengondisian Sinyal

Kartu ini dilengkapi jalur pemrosesan analog-ke-digital khusus. Kartu ini menyaring derau listrik mentah dari area turbin, lalu mengonversi sinyal lapangan menjadi data bersih yang siap diproses secara logis oleh prosesor kontrol. Hal ini mencegah "trip" yang disebabkan oleh interferensi elektromagnetik (EMI) atau lonjakan tegangan transien.

Spesifikasi Teknis

Panduan Pemasangan & Pemeliharaan

Penanganan dan Perlindungan ESD

IS200WETAH1ADC berisi komponen CMOS sensitif yang rentan terhadap Pelepasan Muatan Listrik Statis (ESD). Teknisi harus mengenakan gelang tangan yang diardekan dan menggunakan alas disipatif selama pemasangan. Selalu simpan dan angkut papan dalam kantong antistatis hingga saat dimasukkan ke dalam rak.

Pemasangan dan Penguncian yang Benar

Saat memasang papan ke dalam rak Mark VI, sejajarkan pemandu atas dan bawah dengan hati-hati. Berikan tekanan yang kuat dan merata hingga konektor terpasang sepenuhnya pada backplane. Kencangkan sekrup jempol captive di bagian atas dan bawah pelat muka untuk memastikan papan tetap terarde dan tahan terhadap getaran.

Interpretasi LED Diagnostik

Pantau LED pelat muka selama penyalaan. Lampu "Run" hijau yang menyala terus menunjukkan bahwa papan telah lulus uji mandiri saat penyalaan (POST) dan sedang berkomunikasi dengan pengontrol. Lampu "Fail" kuning atau merah yang berkedip menandakan ketidakcocokan konfigurasi atau gangguan perangkat keras pada bus internal papan.

Keunggulan Rekayasa

IS200WETAH1ADC menonjol karena masa pakainya yang sangat panjang di lingkungan industri yang keras. Berbeda dari elektronik komersial standar, kartu GE ini menggunakan kapasitor dan resistor kelas industri yang dirancang untuk operasi terus-menerus 24/7 selama puluhan tahun. Desainnya mencerminkan filosofi "Fail-Safe" sistem Mark VI: jika komponen penting pada papan mengalami kerusakan, papan dirancang untuk segera melaporkan gangguan tersebut kepada pengontrol, bukan mengirimkan data keliru yang dapat menyebabkan kondisi turbin tidak aman. Selain itu, sifat modular IS200WETAH1ADC memungkinkan kemampuan "Hot-Repair" dalam banyak konfigurasi TMR (Triple Modular Redundant), sehingga pemeliharaan dapat dilakukan tanpa mematikan seluruh turbin.

Tanya Jawab Teknis

T1: Apakah IS200WETAH1ADC kompatibel dengan sistem Mark V?

J1: Tidak, seri IS200 dirancang khusus untuk arsitektur Mark VI. Konektor fisik dan protokol komunikasi IONet tidak kompatibel dengan perangkat keras Mark V yang lebih lama.

T2: Apakah papan ini memerlukan kalibrasi perangkat lunak manual setelah pemasangan?

J2: Sebagian besar parameter diunduh secara otomatis dari rangkaian perangkat lunak GE ControlST™ saat sinkronisasi. Namun, loop analog tertentu mungkin memerlukan kalibrasi "Zero/Span" melalui HMI (Antarmuka Manusia-Mesin) untuk memastikan keakuratan instrumen lapangan.

T3: Apa arti "H1" pada nama model?

J3: "H1" menandakan konfigurasi "Kelompok 1". Biasanya, ini menentukan komponen yang terpasang dan rentang input khusus untuk versi papan WETA tersebut, sehingga membedakannya dari varian H2 atau H3 yang mungkin menangani tingkat tegangan berbeda.

T4: Dapatkah saya mengganti IS200WETAH1AAA dengan versi ADC ini?

J4: Secara umum, ya. Logika revisi GE dirancang untuk kompatibilitas mundur. Versi "ADC" biasanya mencakup semua perbaikan dan peningkatan dari versi "AAA" dan dapat digunakan sebagai pengganti langsung.
