Deskripsi

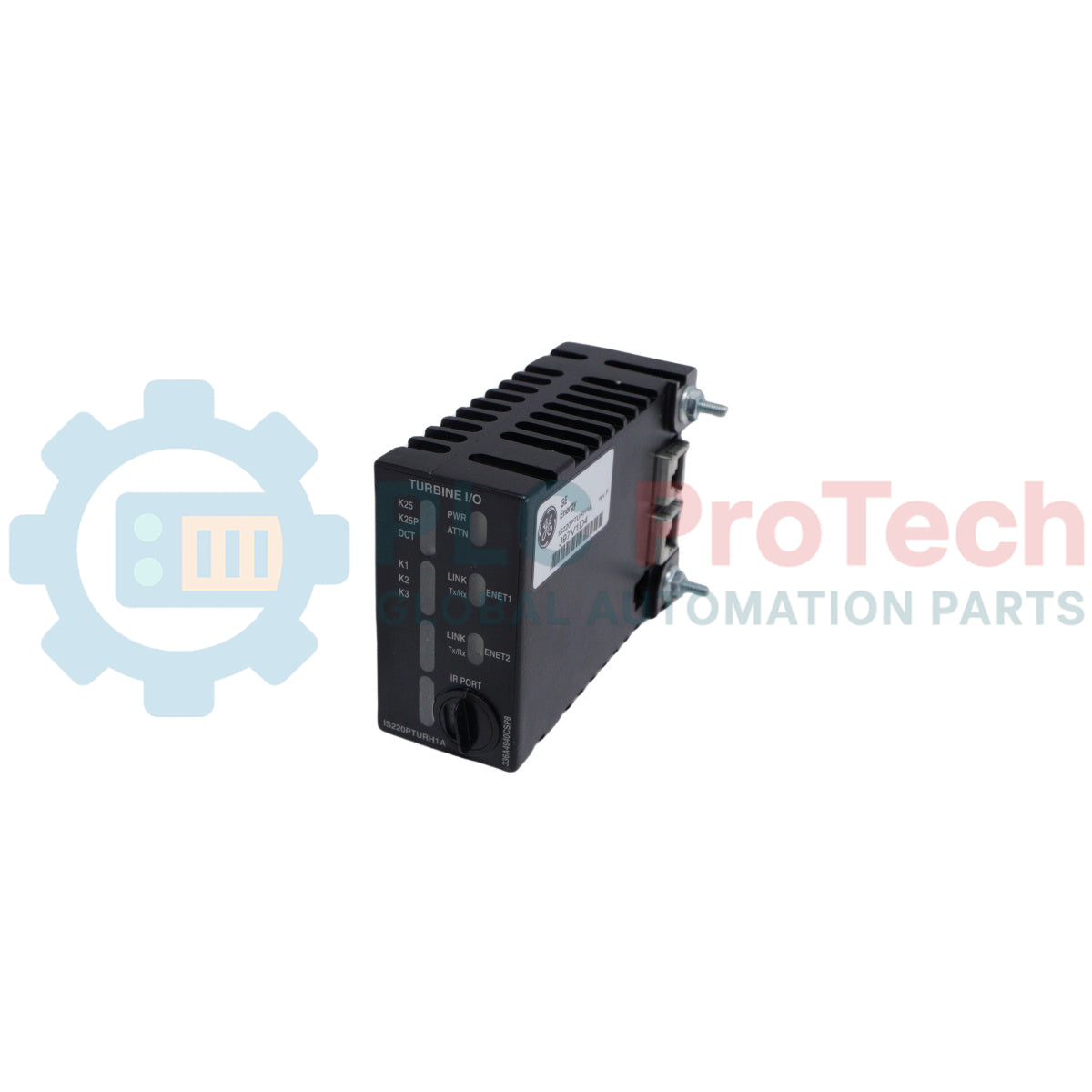

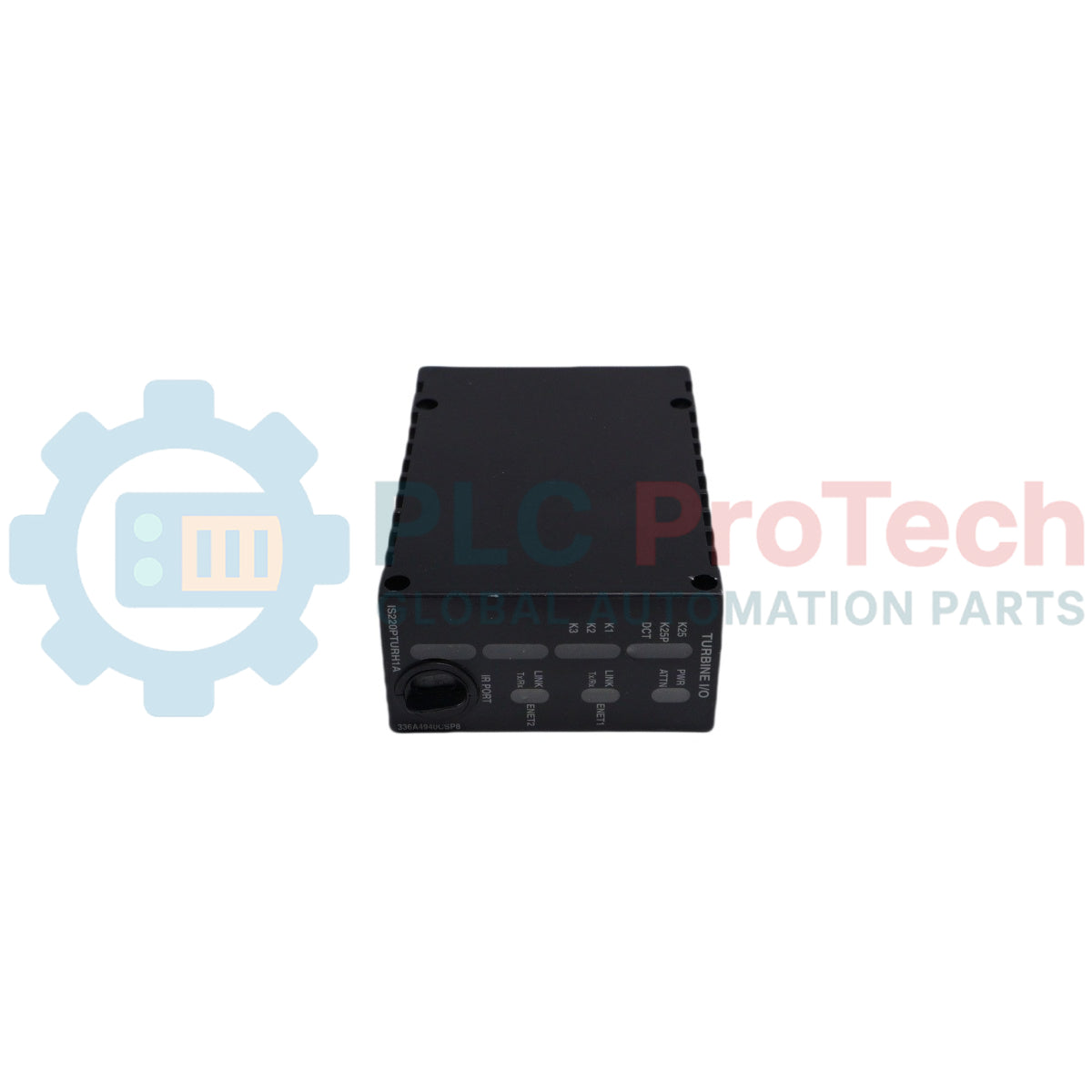

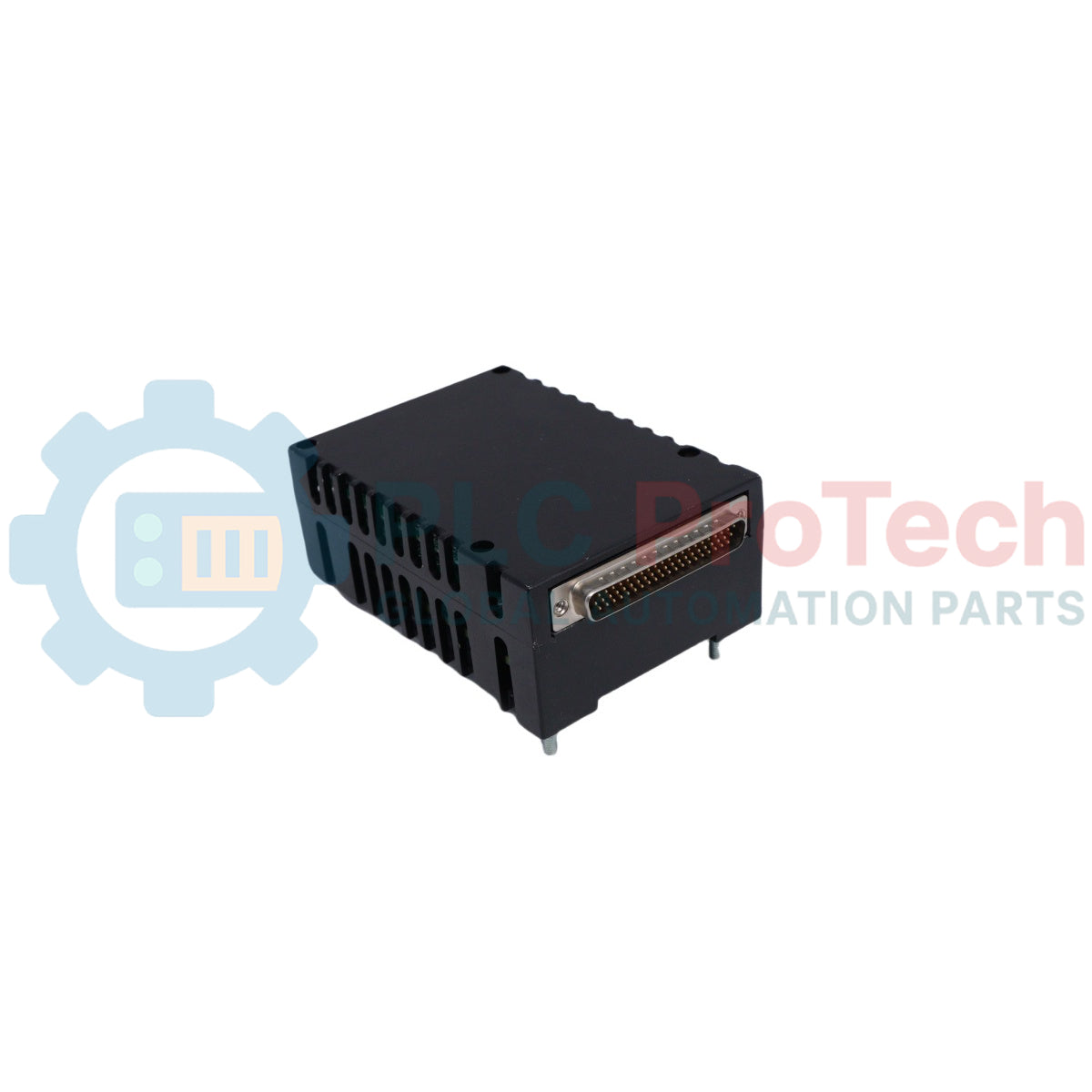

IS220PTURH1A adalah paket trip utama khusus turbin yang direkayasa oleh GE Energy untuk sistem kontrol seri Mark VIe Speedtronic. Modul yang sangat sensitif terhadap tegangan ini berfungsi sebagai jembatan perlindungan listrik inti yang menghubungkan papan terminal kontrol turbin secara langsung ke satu atau dua jaringan Ethernet terpisah. Topologi struktural internalnya menampung papan prosesor pusat yang terintegrasi dengan dua jalur Ethernet 10/100, memori flash, RAM, cip identifikasi hanya-baca, dan sensor pelacakan suhu lokal. Paket ini berinteraksi langsung dengan empat input kecepatan magnetik pasif yang memiliki rentang sensitivitas sirkuit luas, sehingga memungkinkan pendeteksian hingga kondisi roda gigi pembalik 2 RPM untuk menentukan kondisi kecepatan nol secara presisi. IS220PTURH1A menggunakan sinyal pelacakan kecepatan median untuk mengatur pengoperasian loop kecepatan dan mengeluarkan perintah trip overspeed utama, dengan mengirimkan aliran output terkait melalui rakitan konektor pin DC-62 tugas berat ke blok terminal lapangannya.

Fitur

• Berfungsi sebagai paket trip perlindungan dan overspeed darurat turbin utama khusus
• Dikembangkan sebagai revisi produk fungsional berperingkat A untuk mengoptimalkan eksekusi parameter sirkuit
• Menyediakan jembatan jaringan listrik di antara dua jalur komunikasi 10/100 terintegrasi
• Berinteraksi dengan empat input kecepatan magnetik pasif untuk mempertahankan pemantauan rotasi yang presisi
• Memiliki kerangkaian sirkuit kecepatan sensitif yang mampu mendeteksi kecepatan roda gigi pembalik hingga 2 RPM
• Menggunakan titik data kecepatan median yang dihitung untuk loop kontrol aktif dan trip overspeed utama
• Memuat papan akuisisi analog tambahan internal yang dipasangkan dengan papan kontrol khusus turbin
• Dirancang dengan casing luar hitam pelindung yang dilengkapi lubang sirkulasi udara khusus
• Mendukung pengunduhan parameter rekonfigurasi otomatis lengkap langsung dari pengontrol host

Aplikasi

• Loop perlindungan darurat overspeed turbin utama
• Rutinitas pelacakan roda gigi pembalik kecepatan nol secara langsung
• Manajemen rangkaian trip turbin uap dan gas industri yang kritis
• Loop perlindungan otomasi berat yang dikendalikan Speedtronic

Spesifikasi Teknis

Koneksi/Antarmuka

Panduan Pemasangan

• Pemasangan Mekanis Papan: Pasang modul proteksi dengan kuat pada rakitan papan terminal TTURH1C pasangannya, serta pastikan seluruhnya sejajar dengan port koneksi bergaya Euro pada struktur tersebut.
• Penghubungan Output: Kunci konektor pin DC-62 terintegrasi dengan aman ke dalam slot yang sesuai pada papan antarmuka untuk membentuk jalur pelacakan komunikasi tanpa gangguan.
• Penyiapan Konfigurasi Ulang Otomatis: Pastikan Auto-Reconfiguration diaktifkan di Component Editor dalam aplikasi Toolbox ST; ini memungkinkan parameter baseload, bootload, firmware, dan tuning diunduh secara otomatis dari pengontrol.
• Batasan Keselamatan Kelistrikan: Pastikan level saluran lapangan tetap dalam spesifikasi yang tepat, termasuk menjaga sumber catu daya arus searah dalam batas operasional ketat 27.4 hingga 28.6 V dc.
