Relay Manajemen Feeder GE Multilin 760-P1-G1-S1-HI-A20-R Multilin

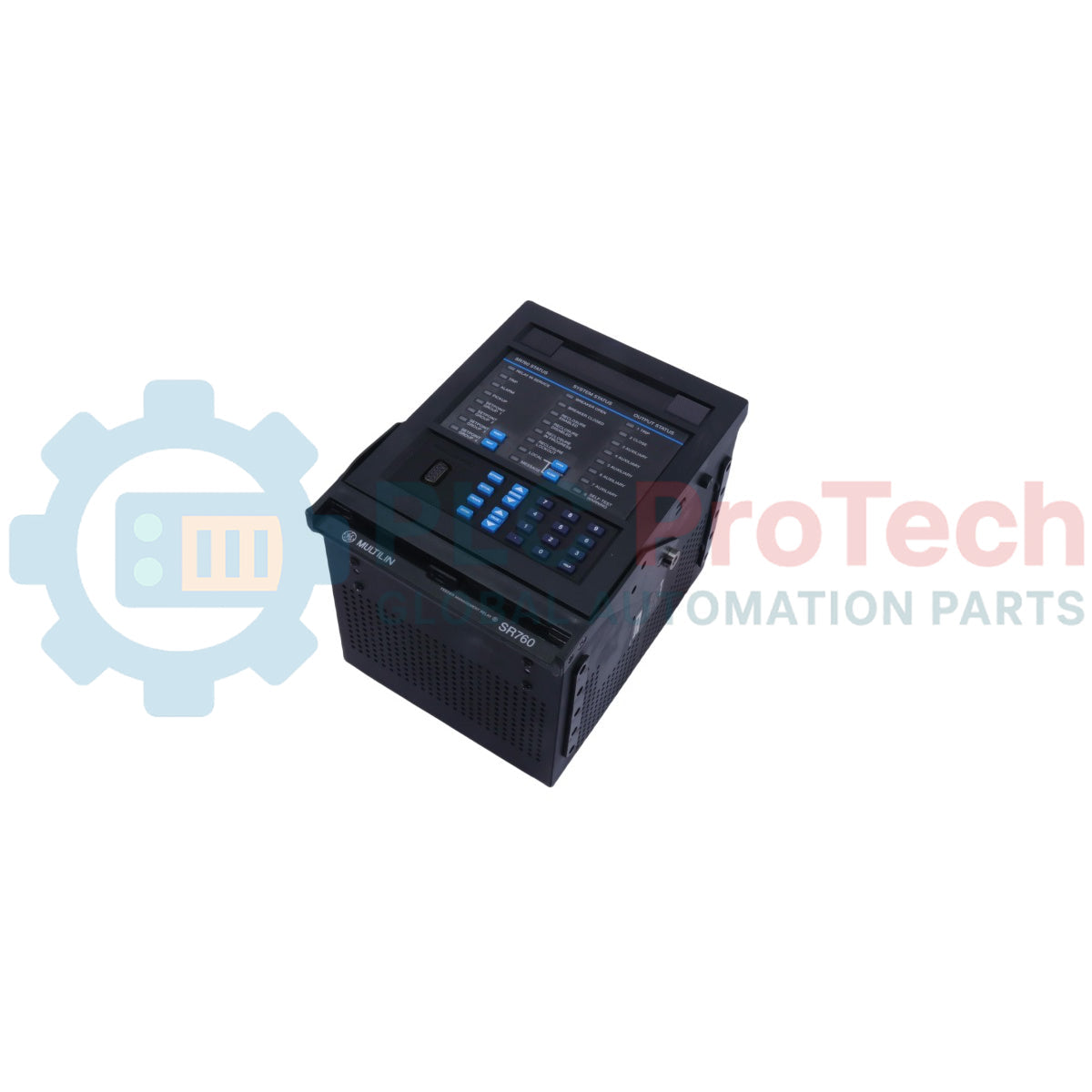

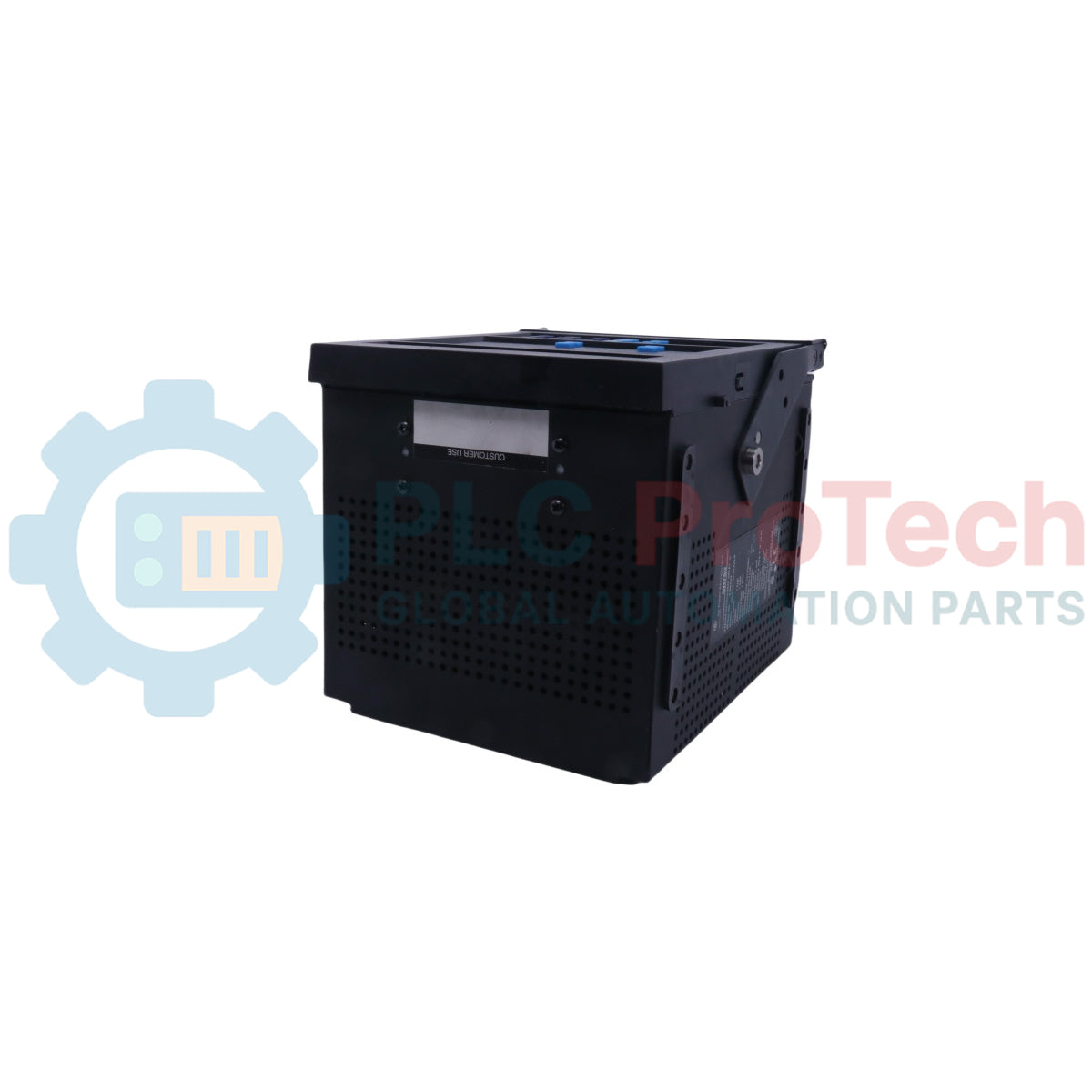

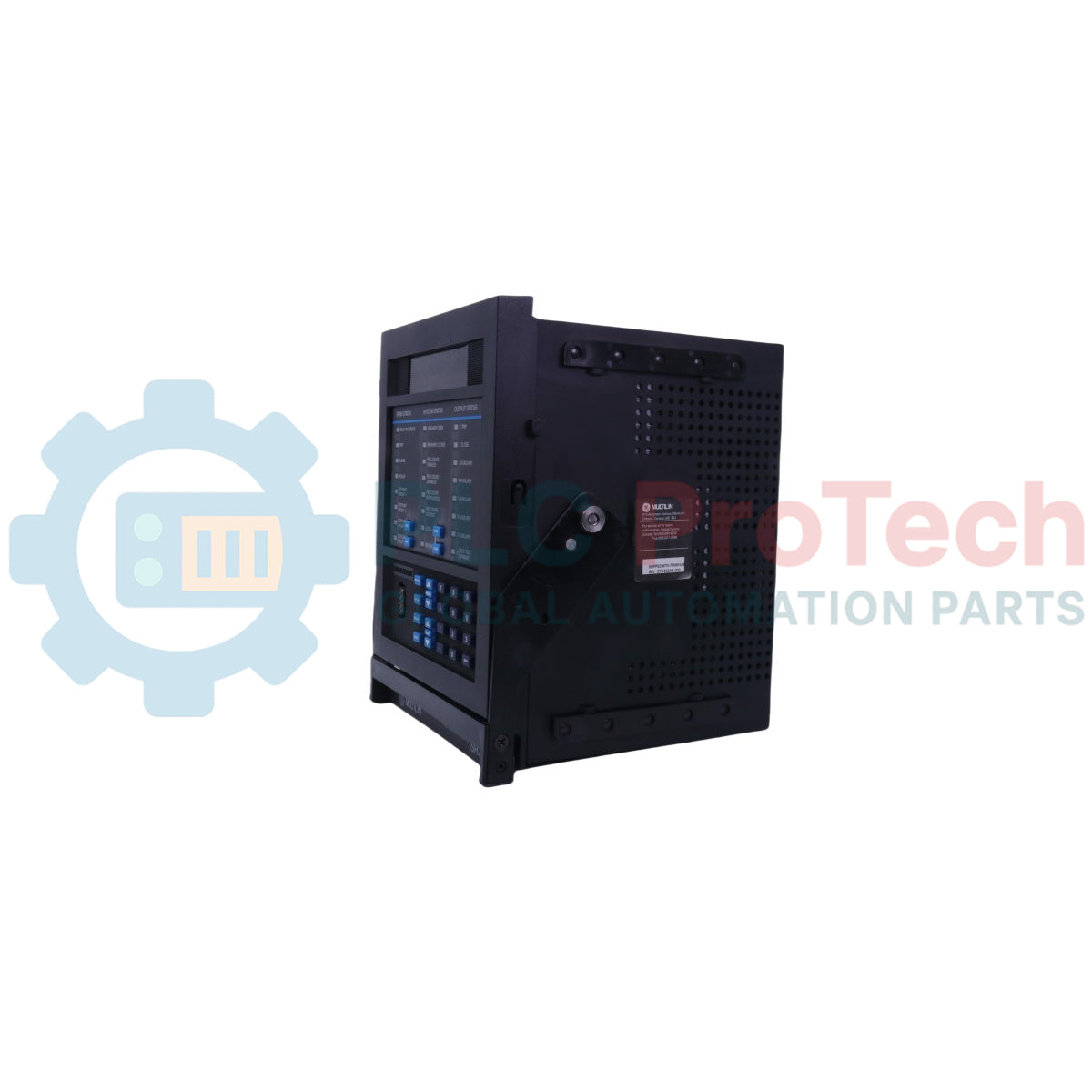

GE Multilin 760-P1-G1-S1-HI-A20-R adalah relay proteksi digital yang dirancang untuk manajemen menyeluruh, proteksi utama, dan kontrol feeder distribusi. Sistem proteksi feeder ini menggabungkan proteksi arus lebih canggih, pemantauan tegangan, dan kemampuan pengukuran dalam konstruksi tarik-keluar. Perangkat ini terintegrasi penuh dengan suite perangkat lunak EnerVista untuk memudahkan konfigurasi dan analisis kejadian.

Deskripsi

GE Multilin 760-P1-G1-S1-HI-A20-R berfungsi sebagai relay digital yang ditujukan untuk manajemen serta proteksi dan kontrol utama feeder distribusi. Perangkat ini menyediakan fungsi proteksi lengkap untuk feeder dan proteksi cadangan untuk bus, trafo, dan saluran transmisi. Dilengkapi dengan fungsi pengukuran bawaan yang akurat, perangkat ini mengukur arus, tegangan, komponen urutan, daya, energi, dan tegangan. Relay ini memiliki antarmuka komunikasi yang kuat, menggunakan berbagai protokol seperti ModBus RTU, DNP 3.0 Level 2, dan ModBus RTU TCP/IP melalui port Ethernet 10Mbps opsional. Cocok untuk aplikasi pada sistem distribusi yang di-grounding secara solid, di-grounding impedansi tinggi, atau di-grounding resonan (Kumparan Peterson). Arsitekturnya memungkinkan pemantauan aset lengkap, simulasi sistem, dan pelokalan gangguan canggih untuk meningkatkan stabilitas jaringan dan manajemen peralatan.

Fitur

• Fungsi proteksi lengkap untuk feeder dan proteksi cadangan untuk bus, trafo, dan saluran transmisi.
• Konstruksi tarik-keluar meminimalkan waktu penggantian dan upaya pemeliharaan.
• Fungsi pengukuran bawaan yang akurat sehingga tidak memerlukan perangkat pengukuran tambahan.
• Manajemen peralatan lengkap termasuk penghitung trip, pemantauan koil trip, dan perhitungan keausan kontak pemutus.
• Memori flash untuk pembaruan produk di lapangan yang mudah.
• Input sinkronisasi waktu IRIG-B untuk pencatatan kejadian yang akurat.
• Osiloskop canggih dan pencatat data yang mendukung hingga 256 siklus frekuensi daya dari data gelombang.
• Fitur simulasi bawaan yang kuat untuk memverifikasi fungsi relay terhadap kondisi pra-gangguan, gangguan, dan pasca-gangguan.

Aplikasi

• Perlindungan dan kontrol utama untuk feeder distribusi pada sistem yang di-ground-kan solid, di-ground-kan impedansi tinggi, atau di-ground-kan resonan (Kumparan Peterson).
• Skema pemblokiran dan penguncian bus.
• Deteksi gangguan kecepatan tinggi untuk mitigasi busur listrik.
• Skema pemindahan (aplikasi skema transfer bus pada kehilangan sumber).
• Skema pemutusan beban berdasarkan elemen tegangan dan frekuensi.
• Perlindungan cadangan untuk saluran transmisi, feeder, dan trafo.
• Perlindungan interkoneksi Generasi Terdistribusi (DG).

Informasi Pemesanan

Spesifikasi Teknis

Koneksi/Antarmuka

Panduan Instalasi

• Pembumian: Pastikan koneksi yang andal dari pembumian rangka ke jaringan pembumian keselamatan gardu melalui terminal G11/G12.
• Perisai: Perisai kabel instrumen dan komunikasi harus dihubungkan ke tanah hanya di sisi PLC/komputer untuk menghindari loop tanah.
• Pemasangan: Perangkat menggunakan konstruksi tarik keluar yang dirancang untuk pemasangan pada lubang panel.
• Pemasangan Kabel: Input sekunder transformator arus (CT) harus dialirkan melalui terminal pemutus otomatis untuk memastikan keselamatan selama pemeliharaan.
• Perlindungan Kode Sandi: Konfigurasikan kode sandi perangkat lunak opsional untuk mencegah perubahan setpoint yang tidak sah dari panel depan atau port komunikasi.

Kepatuhan dan Sertifikasi

• cULus: UL508, UL1058, C22.2 No 14
• CE: EN60255-5, EN50263

• Kepatuhan Uji Tipe: EN60255-5, IEC 61000-4-18, IEC 60255-22-1, EN61000-4-2, IEC 60255-22-2, EN61000-4-3, IEC 60255-22-3, EN61000-4-4, IEC 60255-22-4, EN61000-4-5, IEC 60255-22-5, EN61000-4-6, IEC 60255-22-6, CISPR11, CISPR22, IEC 60255-25, IEC 60255-21-1, IEC 60255-21-2, IEC 60255-21-3, IEC 61000-4-8, IEC 61000-4-9, IEC 61000-4-11, IEC 60529, IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-30, IEEE/ANSI C37.90.1, IEEE/ANSI C37.90.2, IEEE/ANSI C37.90.3, UL508, UL C22.2-14, UL1053
