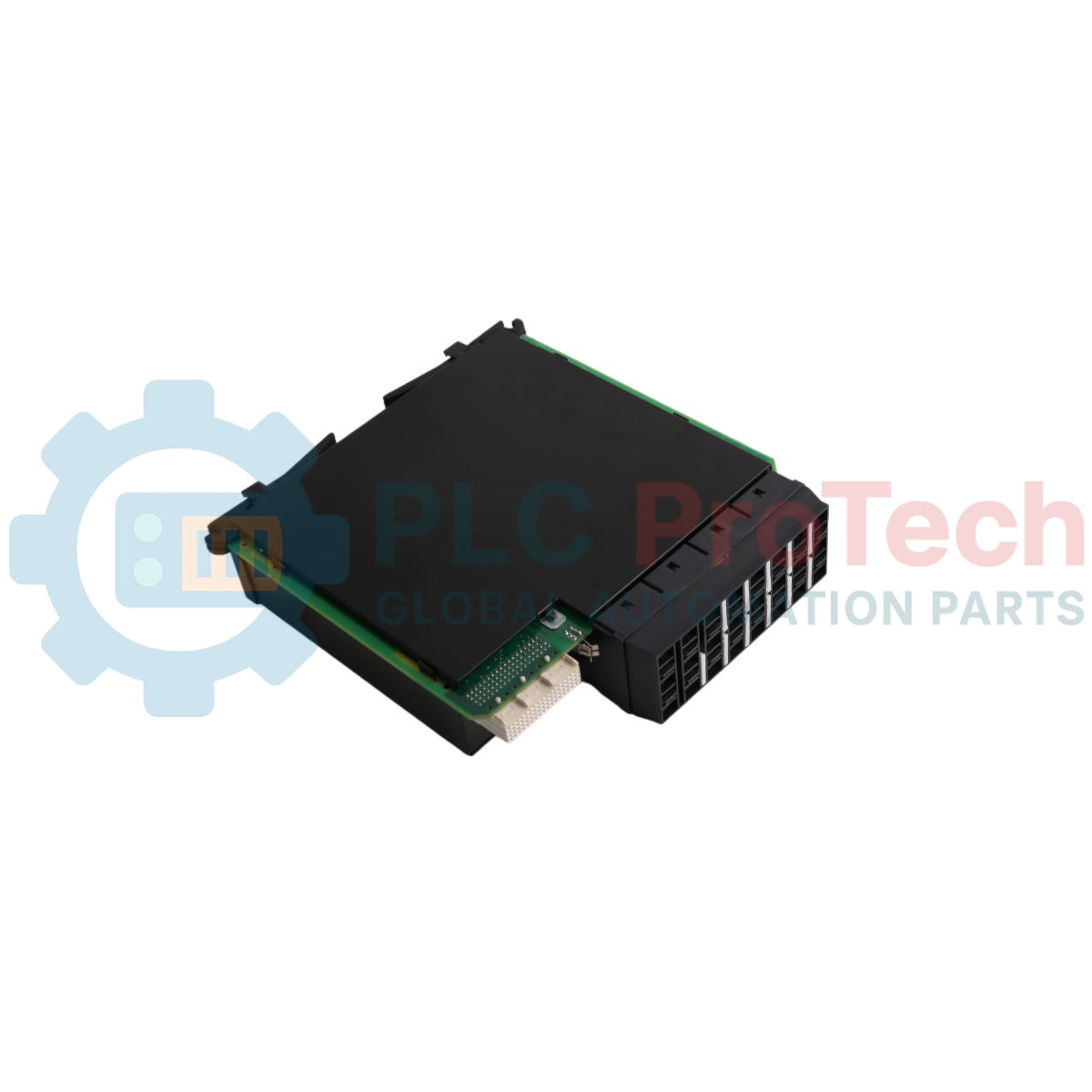

Modul CPU Relai Universal GE Multilin UR-9AH

Nilai Otomasi Gardu Induk & Proteksi Logika

 UR-9AH (UR9AH) berfungsi sebagai mesin pemrosesan logika utama yang dirancang untuk platform GE Multilin Universal Relay (UR). Sebagai inti komputasi dalam arsitektur distribusi daya yang kompleks, modul CPU ini menjalankan algoritme proteksi berkecepatan tinggi, gerbang logika canggih, pewaktu berurutan, dan kait diskret. Perusahaan utilitas listrik, pembangkit listrik tenaga termal, dan operasi pertambangan skala besar mengandalkan UR-9AH (UR9AH) di berbagai instalasi manajemen proteksi terintegrasi—termasuk sistem manajemen generator G60, sistem proteksi penyulang F35, dan kerangka kerja stabilitas jaringan N60. Dengan mengoordinasikan perhitungan berkecepatan tinggi berdasarkan telemetri masuk dari papan transformator arus dan tegangan pendamping, modul ini memastikan deteksi gangguan yang deterministik. Pelokalan segera terhadap ketidaknormalan jaringan transmisi ini memutus sektor pemutus yang terisolasi dalam hitungan milidetik, melindungi transformator penurun tegangan di sisi hilir, membatasi gangguan busur listrik yang fatal, dan menghilangkan waktu henti gardu induk yang meluas.

Kerangka Sirkuit & Pemetaan Protokol Jaringan

Konfigurasi perangkat keras internal papan komputasi UR-9AH berfokus pada saluran komunikasi serial terintegrasi, antarmuka antar-modul, dan penyelarasan perangkat keras subsistem.

• Integrasi Serial RS485 Ganda: Memiliki dua port komunikasi serial RS485 khusus dan terisolasi yang dirancang khusus untuk mentransmisikan protokol otomasi industri deterministik, termasuk Modbus RTU dan DNP 3.0.

• Pengawasan Bus Antar-Modul: Terhubung secara bawaan melalui backplane relai internal untuk mengagregasi parameter waktu nyata dari input digital, blok transduser, serta modul akuisisi data arus/tegangan lama.

• Pencocokan Generasi Sistem: Beroperasi sebagai bagian dari kelompok pemrosesan lama (yang mencakup varian 9A, 9C, dan 9D), sehingga memerlukan pengelompokan perangkat keras yang ketat dengan papan periferal sezaman yang sesuai untuk mencegah gangguan pemrosesan.

• Sinkronisasi Ekosistem Perangkat Lunak: Berjalan di bawah kendali aplikasi perangkat lunak sistem EnerVista UR, yang memfasilitasi pemrograman elemen proteksi secara terperinci dan pelacakan log perekam peristiwa.

Parameter Perangkat Keras & Indeks Teknis

FAQ Siklus Hidup Perangkat Keras & Pemecahan Masalah

Masalah mendasar apa yang memicu alarm HARDWARE MISMATCH atau DSP ERROR saat relai UR dinyalakan?

Kesalahan khusus ini disebabkan oleh konflik generasi perangkat keras antara kartu CPU dan kartu input arus/tegangan. UR-9AH adalah kartu CPU dengan arsitektur lama. Kartu ini hanya boleh dipasangkan dengan kartu input CT/VT lama, seperti seri 8A, 8B, 8C, atau 8D. Menggabungkan modul CPU lama ini dengan kartu input CT/VT generasi baru 8F hingga 8R memicu kesalahan ketidakcocokan perangkat keras secara langsung, sehingga mengunci urutan inisialisasi sistem.

Apa jalur migrasi teknologi langsung untuk modul prosesor UR-9AH yang sudah usang?

Pengganti fungsional modern untuk kartu UR-9AH lama dalam panduan pemesanan GE Multilin adalah modul CPU 9E. Prosesor 9E mempertahankan tata letak serial RS485 ganda yang identik dengan dukungan Modbus RTU dan DNP, tetapi menggunakan komponen perangkat keras modern. Peningkatan ke kartu 9E mengharuskan kartu input CT/VT internal relai ditingkatkan ke varian modern 8F hingga 8R.

Apakah UR-9AH memerlukan terminasi tali pelindung lonjakan ground khusus di dalam slot sasis relai?

Tidak. Rekayasa kelistrikan papan logika UR-9AH mengandalkan jalur pembumian yang terpasang langsung pada rakitan pin backplane. Modul ini tidak memerlukan sambungan lonjakan ground independen selama pemasangan slot.

Protokol Rekayasa Lapangan & Instalasi

• Verifikasi Interlock Matriks Generasi:

  Sebelum menggeser modul UR-9AH ke slot sasis yang dituju, periksa nomor komponen semua kartu internal yang telah terpasang. Pastikan papan transformator arus dan tegangan sesuai dengan seri spesifikasi 8A hingga 8D yang lebih lama. Mencampur generasi kartu yang berbeda menyebabkan kesalahan inisialisasi prosesor sinyal digital secara langsung, sehingga relai tidak dapat masuk ke mode pemantauan keselamatan aktif.

• Perlindungan Elektrostatik dan Praktik Pemasangan:

  Mikroprosesor, register logika, dan chip memori terpasang pada UR-9AH rentan terhadap pelepasan muatan elektrostatik (ESD). Teknisi harus mengenakan gelang tangan pengendali statis yang di-ground-kan dan terhubung ke rangka logam tanpa cat pada kabinet gardu sebelum melepas atau memasang kartu. Masukkan modul secara perlahan ke dalam pemandu kartu, dorong dengan kuat hingga permukaan depan rata dengan kartu di sebelahnya, lalu kencangkan sekrup muka dengan torsi 0.4 N-m (3.5 inch-lbs) untuk menghindari distorsi tracking akibat getaran mekanis lingkungan.

• Peraturan Pelindung RS485 dan Terminasi Jalur:

  Semua komunikasi lapangan yang berjalan melalui dua tautan serial RS485 harus menggunakan kabel pasangan berpilin dengan pelindung anyaman berdensitas tinggi. Hubungkan kabel pelindung ke ground hanya di satu ujung—biasanya ke bus ground panel RTU master atau gateway—untuk mencegah terbentuknya loop potensial ground. Pasang resistor ujung jalur 120 Ohm melintang pada pasangan terminal di simpul perangkat fisik terakhir pada bus untuk meredam pantulan sinyal frekuensi tinggi.
