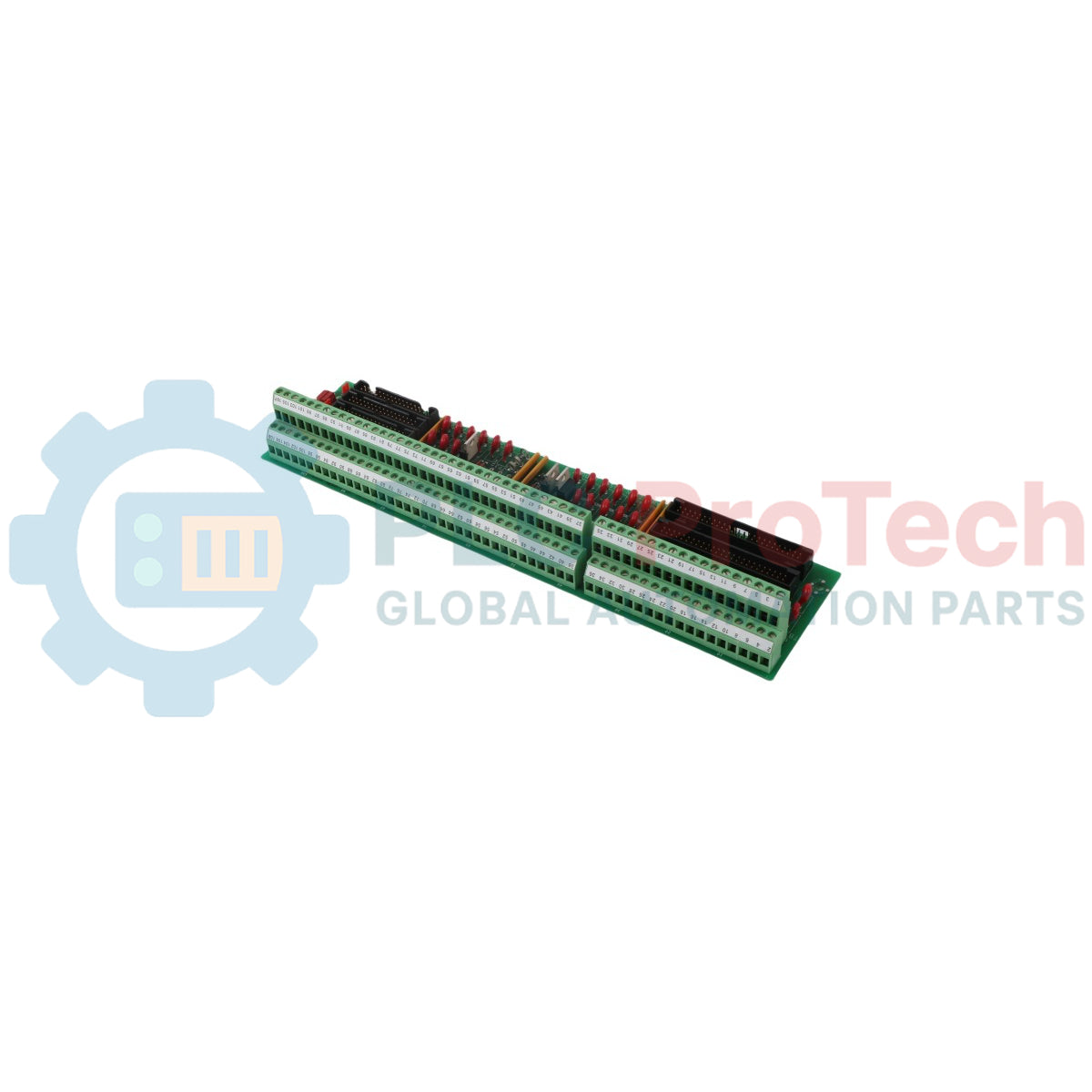

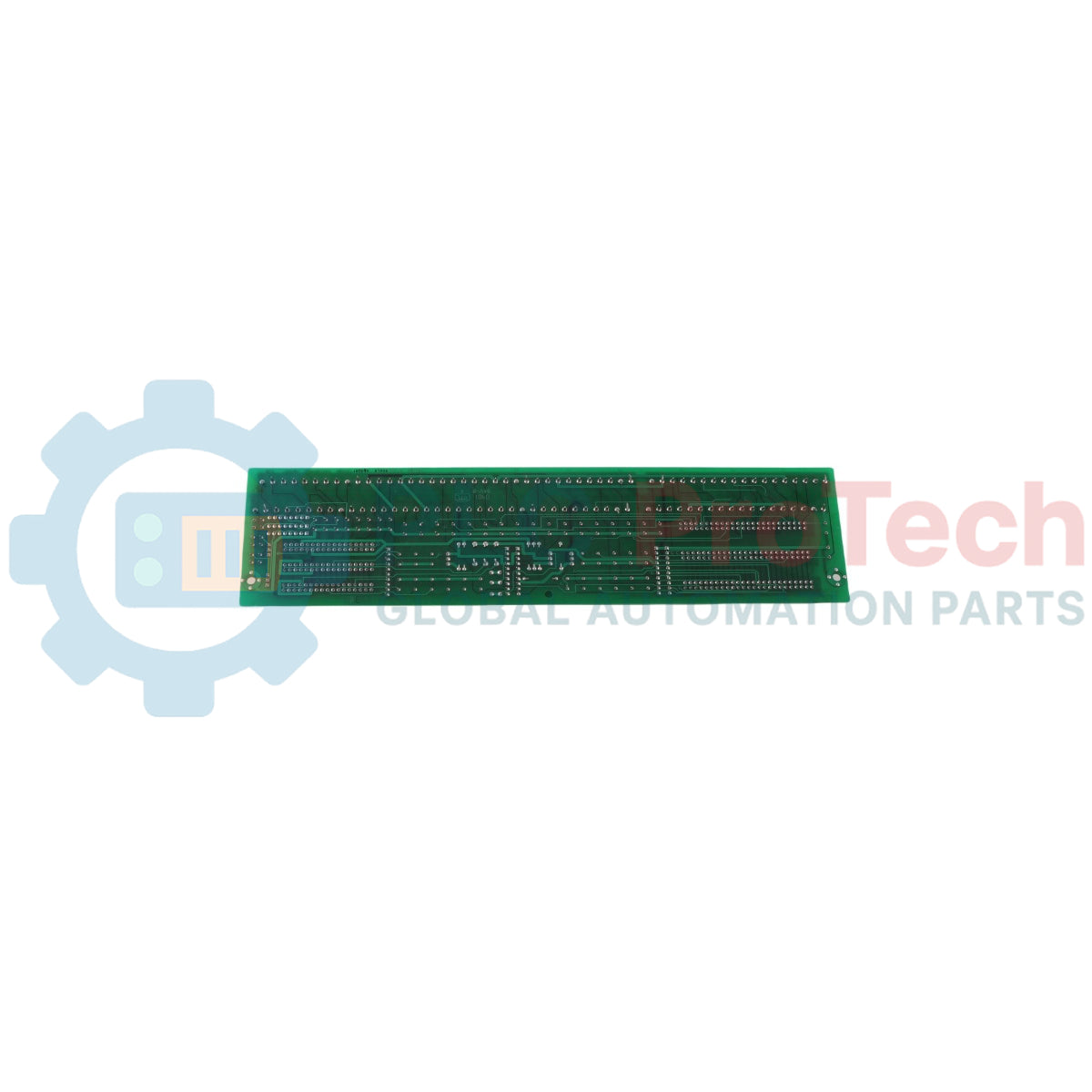

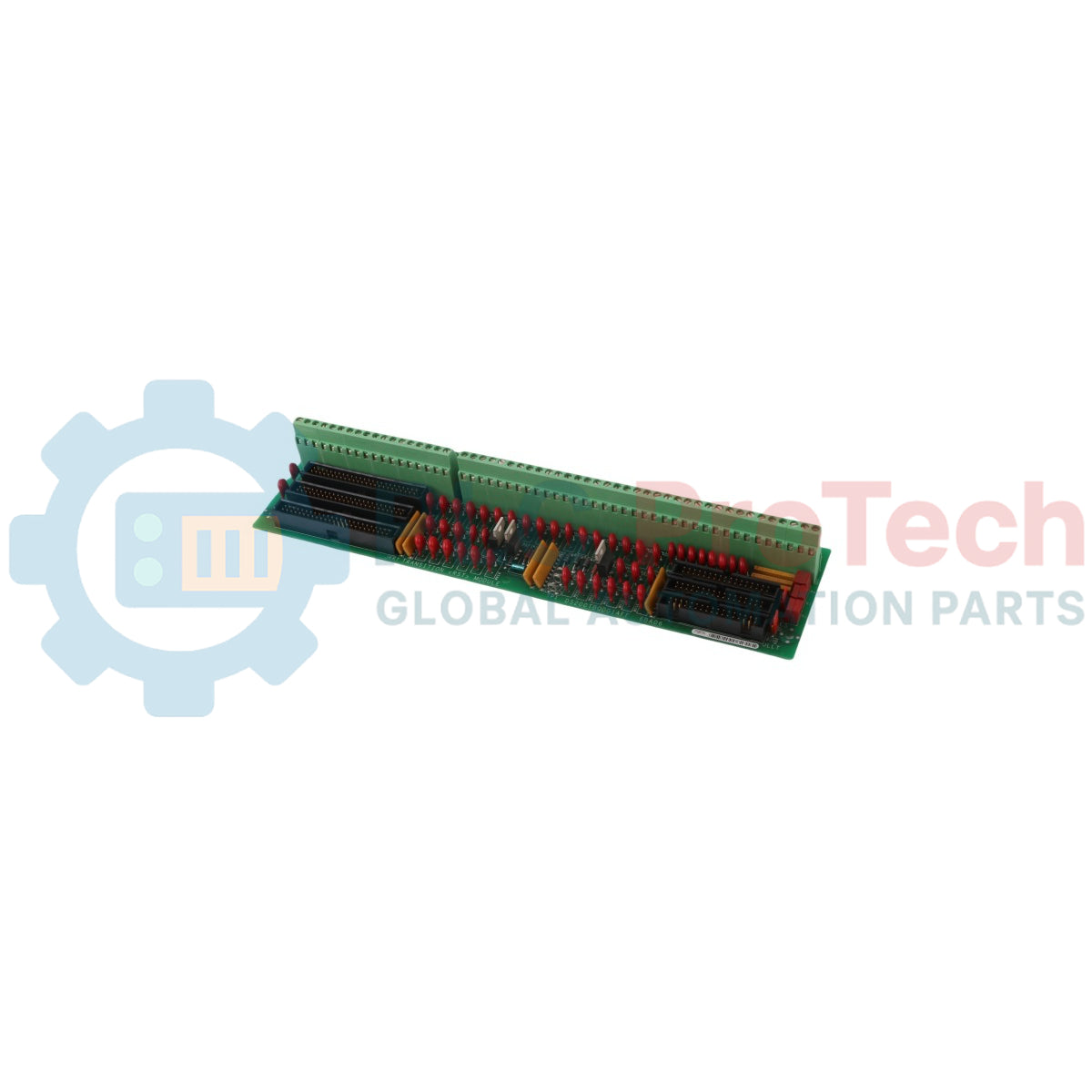

Papan Terminal Ekstensi RST General Electric DS200TBQDG1AFF Mark V

SKU DS200TBQDG1AFF

Tersedia

12-month warranty
Free returns within 30 days

Produsen: General Electric
Nomor Produk: DS200TBQDG1AFF
Negara asal:Amerika Serikat
Jenis Produk: Papan Terminal Kontrol Turbin
Kode batang: 8537101190
Pembayaran: T/T, Western Union
Berat: 380g
Dimensi: 28,6 cm x 21,3 cm x 4 cm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Papan Terminal Ekstensi GE DS200TBQDG1AFF Mark V

Deskripsi

DS200TBQDG1AFF adalah Papan Terminasi Analog Ekstensi RST yang dikembangkan untuk Sistem Kontrol Turbin GE Mark V. Papan ini menyediakan antarmuka terminasi khusus untuk sinyal analog, yang dirancang khusus untuk memproses input probe proximity, input Linear Variable Differential Transformer (LVDT), dan output miliampere dalam rakitan drive turbin uap, angin, dan gas. Sebagai komponen grup fungsional 1 (G1), papan ini menggunakan lapisan pelindung PCB normal dan memiliki tiga revisi produk perangkat keras dan fungsional yang berbeda (AFF), serta menawarkan kompatibilitas mundur dengan dua revisi pertama dari seri papan induk DS200TBQD.

Fitur

Desain blok terminal ganda yang memudahkan pengelolaan kabel sinyal berdensitas tinggi.
Dilengkapi titik uji khusus untuk diagnosis sirkuit manual dan pelacakan kalibrasi.
Konfigurasi jumper terpasang untuk menyesuaikan persyaratan perilaku drive tertentu.
Konektor 34-pin berdensitas tinggi untuk antarmuka kabel pita yang aman dengan sistem kontrol utama.

Aplikasi

Sistem otomasi dan kontrol drive turbin gas dan uap.
Sistem pelacakan pitch turbin angin dan drive mekanis.
Konfigurasi pemantauan sensor proximity dan perpindahan LVDT.

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	GE General Electric
Seri	Mark V
Nomor Komponen	DS200TBQDG1AFF
Deskripsi Fungsional	Papan Terminal Ekstensi RST
Akronim Fungsional	TBQD
Lapisan PCB	Lapisan Normal
Jumlah Revisi	3 Revisi
Kompatibilitas Mundur	Dua revisi pertama
Pengelompokan Seri Mark V	Grup 1
Total Terminal	214 terminal (107 per blok terminal)
Konektor	3 konektor 34-pin
Jumper	2
Titik Uji	3 (Berlabel TP1, TP2, TP3)
Jenis Output Sinyal	Miliampere
Jenis Input Sinyal	Proximitor, LVDT
Negara Asal	AS
Berat	Tersedia berdasarkan permintaan
Dimensi	Tersedia berdasarkan permintaan

Koneksi/Antarmuka

Pin Konektor / ID	Fungsi
TP1	Titik Uji Sirkuit 1
TP2	Titik Uji Sirkuit 2
TP3	Titik Uji Sirkuit 3
Blok Terminal 1	Saluran 1–107 untuk Terminasi Proximitor/LVDT/Miliampere
Blok Terminal 2	Saluran 1–107 untuk Terminasi Proximitor/LVDT/Miliampere

Panduan Instalasi

Kalibrasi Instrumen Pengujian: Sebelum menghubungkan probe ke titik uji TP1, TP2, atau TP3, pastikan instrumen pengujian telah dikalibrasi sepenuhnya dan pengaturannya sesuai dengan batas tegangan sirkuit tertentu.
Integrasi Drive: Gunakan keypad drive terintegrasi untuk mengakses menu diagnostik jika titik uji tidak menunjukkan adanya gangguan perangkat keras.
Pelindung Sinyal: Pastikan semua jalur sinyal LVDT dan proximitor yang masuk terlindung dengan baik dan dirutekan menjauh dari kabel motor bertegangan tinggi untuk mencegah interferensi EMI.

FAQ

Jenis keluaran sinyal apa yang didukung papan ini?

Papan ini mendukung keluaran miliampere serta sinyal terminasi untuk input proksimitor dan LVDT.

Bagaimana koneksi eksternal didistribusikan pada papan?

Koneksi ditangani melalui dua blok terminal yang masing-masing memiliki 107 terminal, serta tiga konektor 34-pin.

Apa fungsi titik uji TP1, TP2, dan TP3?

Titik uji ini memungkinkan personel servis berkualifikasi untuk mendiagnosis dan menguji sirkuit individual secara langsung pada papan menggunakan instrumen pengujian terkalibrasi.
