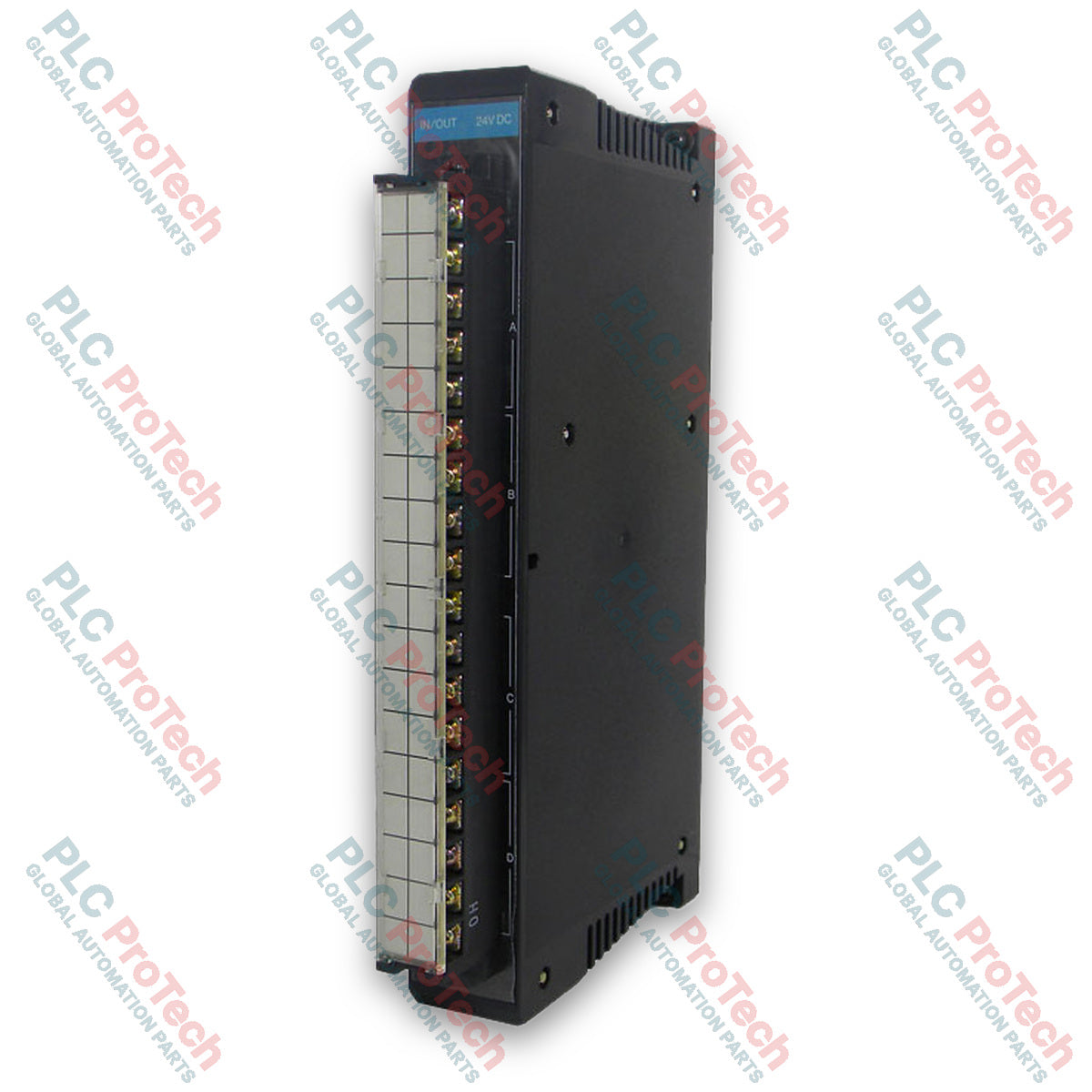

Modul Input dan Output Kombinasi Series Three General Electric IC630MDL304

Deskripsi

General Electric IC630MDL304 adalah modul kombinasi input dan output fungsi ganda yang dirancang untuk platform PLC Series Three. Unit tangguh ini mengintegrasikan 16 sirkuit input diskret dan 16 sirkuit output diskret ke dalam satu modul, sehingga mengoptimalkan ruang panel dan arsitektur sistem. Sirkuit input dirancang untuk menerima sinyal ON/OFF standar dari perangkat lapangan yang disediakan pengguna, seperti sakelar batas, tombol tekan, dan kontak relai. Pada saat yang sama, sirkuit output menyediakan kemampuan kontrol yang andal untuk berbagai beban industri, termasuk starter motor, lampu indikator, dan kumparan relai.

Dengan memerlukan catu daya eksternal 24 VDC, modul ini mendeteksi status input secara akurat sekaligus menyuplai daya DC operasional ke sirkuit pengalih output. Pengkabelan lapangan dikelola secara efisien melalui konektor 36 terminal sekrup yang dipasang pada pelat muka, yang dibagi rata menjadi terminal input bagian atas dan terminal output bagian bawah untuk menyederhanakan pemasangan dan pemeliharaan.

Fitur

16 Sirkuit Input: Dirancang untuk pengoperasian 24 VDC dengan arus input nominal 7 mA. 16 Sirkuit Output: Mampu mengalihkan hingga 0.5 Ampere per titik dengan sekering internal bawaan untuk perlindungan tambahan. Desain Fungsi Ganda yang Ringkas: Menggabungkan total 32 titik I/O dalam satu ruang slot, sehingga menghemat ruang backplane yang berharga. Terminasi Lapangan yang Fleksibel: Dilengkapi konektor 36 terminal sekrup yang aman dan mendukung kabel hingga No. 12 AWG. Perlindungan Tangguh: Mencakup sekering internal terintegrasi pada jalur common output dan ambang arus bocor rendah.

Aplikasi

Otomasi manufaktur diskret dan lini perakitan Sistem kontrol dan pemantauan proses Panel kontrol mesin perkakas Sistem penanganan material dan konveyor Mesin pengemasan dan penyortiran

Spesifikasi Teknis

Koneksi / Antarmuka

Koneksi lapangan untuk IC630MDL304 dibuat melalui konektor 36 terminal sekrup yang terintegrasi langsung pada pelat muka modul. Tata letak terminal dibagi menjadi dua kelompok berbeda yang masing-masing terdiri dari 16 terminal: 16 terminal bagian atas dikhususkan untuk 16 sirkuit input, sedangkan 16 terminal bagian bawah ditetapkan untuk 16 sirkuit output. Setiap terminal dapat menampung satu kabel No. 12 AWG atau hingga dua kabel No. 14 AWG, sehingga memastikan terminasi yang aman untuk lingkungan industri tugas berat.

Panduan Pemasangan

Pastikan semua catu daya eksternal telah diputus sebelum memasang atau melepas modul dari basis Series Three. Masukkan modul secara merata ke dalam slot I/O yang ditentukan, dan pastikan keselarasan backplane yang tepat sebelum mengencangkan unit. Perlu diingat bahwa sebagai modul I/O 32 titik, modul ini menggunakan 32 referensi I/O berurutan yang sesuai dengan konfigurasi slot yang ditetapkan. Pertahankan jarak yang memadai di sekitar sasis untuk mendukung pembuangan panas, terutama saat mengoperasikan beberapa kanal output mendekati kapasitas arus maksimum.
