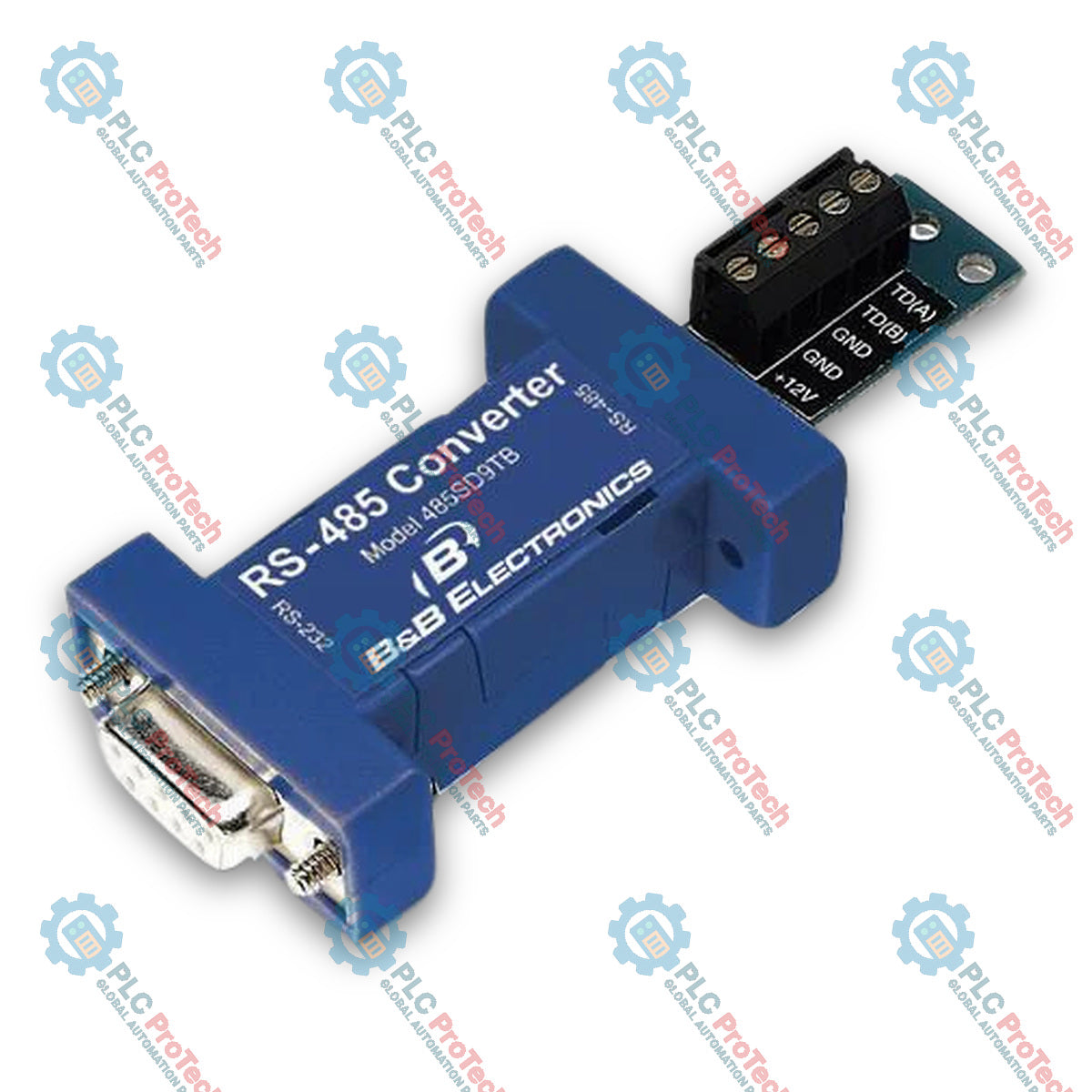

Isolator Port RS-485 General Electric IC690ACC903 Seri 90-70

Deskripsi

General Electric IC690ACC903 adalah Isolator Port RS-485 yang menambahkan saluran sinyal terisolasi optik antara port serial RS-485 dan peralatan komunikasi yang terhubung pada jaringan pengendali terprogram GE. IC690ACC903 menggantikan Isolated Repeater/Converter IC655CMM590 sebelumnya, yang umum disebut "Brick", dan menyediakan isolasi 500 volt dalam kemasan ringkas yang mendukung lini produk PLC IC693 (Series 90-30), IC697 (Series 90-70), dan IC200 (VersaMax).

IC690ACC903 terhubung langsung ke port serial RS-485, atau melalui kabel ekstensi pendek yang disertakan bersama unit untuk pemasangan pada panel atau instalasi dengan ruang terbatas. Sakelar geser di bagian atas modul memilih mode operasi single-drop (port ke port) atau multi-drop, sehingga Isolator dapat digunakan dalam sambungan isolasi point-to-point atau jaringan RS-485 multi-perangkat dengan hingga delapan perangkat pada satu segmen multidrop.

Secara internal, IC690ACC903 mengisolasi empat saluran sinyal (SD, RD, RTS, dan CTS) menggunakan isolasi optik dan konverter DC/DC 5V untuk isolasi daya antara port host dan peralatan yang terhubung. Modul ini mendukung penyisipan saat aktif ke dalam saluran komunikasi yang ada dan juga dapat dikonfigurasi untuk catu daya eksternal melalui kabel khusus, sehingga komunikasi tetap berlanjut selama siklus daya sistem host.

Fitur

• Empat saluran sinyal terisolasi optik: SD, RD, RTS, dan CTS
• Isolasi 500 volt antara port host RS-485 dan peralatan yang terhubung
• Kompatibilitas listrik dengan RS-485 (saluran seimbang EIA-422/485)
• Operasi single-drop (port ke port) atau multi-drop yang dapat dipilih melalui sakelar geser
• Terminasi input yang sesuai dengan persyaratan saluran serial standar
• Konverter DC/DC 5V terintegrasi untuk isolasi daya
• Mendukung penyisipan saat aktif ke dalam saluran komunikasi yang ada
• Enklosur berkontur yang ringkas untuk pemasangan langsung pada port atau pemasangan panel menggunakan kabel ekstensi yang disertakan

Aplikasi

• Menambahkan isolasi listrik ke sambungan serial RS-485 pada port serial PLC GE Series 90-30 (IC693), Series 90-70 (IC697), atau VersaMax (IC200)
• Jaringan komunikasi RS-485 point-to-point dan multi-drop yang memerlukan perlindungan terhadap lonjakan atau ground loop
• Instalasi yang dipasang pada panel ketika koneksi langsung ke port serial PLC terhalang oleh peralatan di sekitarnya
• Aplikasi yang memerlukan isolasi dengan daya eksternal agar komunikasi tetap berlangsung selama siklus daya PLC

Spesifikasi Teknis

Mekanis

Kelistrikan

Koneksi / Antarmuka

PL1 - Konektor D jantan 15-pin (pemasangan langsung pada port)

PL2 - Konektor D betina 15-pin (kabel komunikasi)

Catatan: Penetapan pin identik antara PL1 dan PL2, kecuali pin 4 pada PL2 terhubung ke resistor ID modul. Untuk menggunakan resistor terminasi pada pin 9, pasang kabel jumper dari pin 9 ke pin 10.

Panduan Instalasi

1. Tentukan metode pemasangan: pemasangan langsung ke port serial RS-485 PLC, atau pemasangan panel menggunakan kabel ekstensi yang disertakan bersama unit.
2. Untuk pemasangan langsung, hubungkan Isolator ke port serial RS-485 dan kencangkan dengan dua sekrup putar konektor M3 yang disertakan, dengan torsi 8 in./lbs. (0,9 Newton-meter).
3. Untuk pemasangan panel, kencangkan Isolator menggunakan dua sekrup #6-32 (4 mm) yang disediakan pengguna, dengan torsi 12 in./lbs. (1,4 Newton-meter).
4. Pilih mode operasi single-drop (port ke port) atau multi-drop menggunakan sakelar geser di bagian atas modul sebelum menghubungkan kabel komunikasi.
5. Dalam konfigurasi multi-drop, pasang jumper resistor terminasi (pin 9 ke pin 10) hanya pada perangkat pertama dan terakhir di bus, dengan maksimum delapan perangkat pada satu segmen multidrop.
6. Jika daya eksternal diperlukan agar komunikasi tetap berlangsung selama siklus daya host, sambungkan +5V dan GND melalui kabel daya eksternal khusus, bukan mengandalkan suplai port host, dan jangan menghubungkan pin +5VDC antarperangkat secara daisy-chain.
