Deskripsi

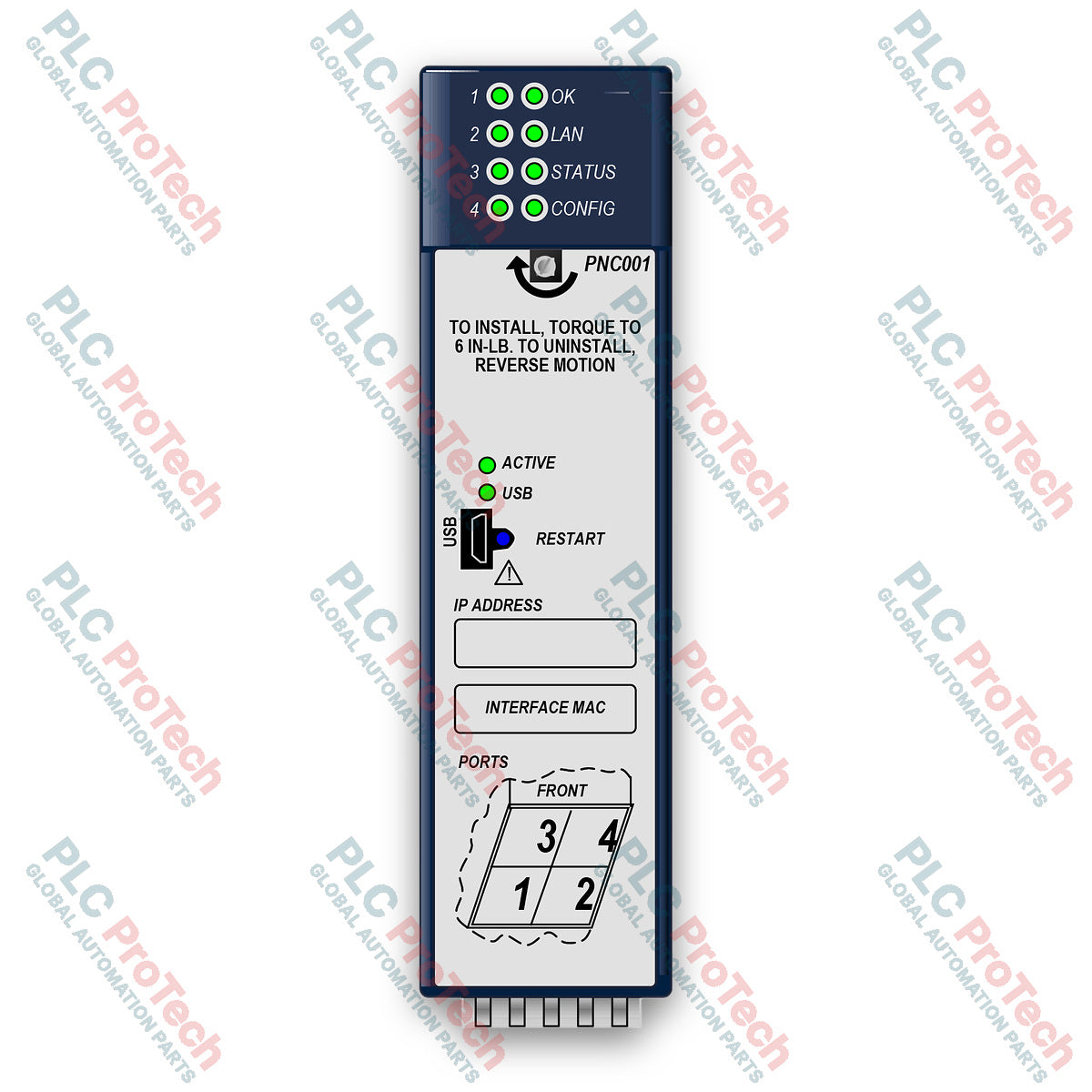

General Electric IC695PNC001 adalah modul PROFINET Controller (PNC) berperforma tinggi yang dirancang khusus untuk platform controller PACSystems RX3i. Modul ini menghubungkan controller RX3i ke jaringan area lokal PROFINET berkecepatan tinggi secara mulus, serta menyediakan semua fungsi, layanan, dan protokol yang diperlukan untuk sertifikasi sebagai PROFINET I/O Version 2.2 I/O Controller yang beroperasi pada kecepatan 100 Mbps dan 1 Gbps.

Modul ini memiliki empat port Ethernet tersakelar yang terdiri dari dua antarmuka tembaga twisted pair berpelindung RJ-45 10/100/1000 Mbps dengan 8 konduktor dan dua slot Small Form-factor Pluggable (SFP) untuk perangkat optik SFP yang disediakan pengguna. Modul ini mendukung topologi jaringan bintang, cincin, dan daisy-chain, serta kemampuan Media Redundancy Protocol (MRP) bawaan untuk arsitektur jaringan toleran gangguan.

Dirancang untuk integrasi yang mulus ke dalam jaringan otomasi industri, IC695PNC001 dilengkapi port micro USB terintegrasi untuk diagnostik baris perintah, sinkronisasi clock internal dengan CPU RX3i untuk diagnostik bertanda waktu yang presisi, serta tombol tekan restart manual untuk memudahkan pemeliharaan tanpa memutus dan menyalakan kembali daya sistem.

Fitur

• Dukungan PROFINET Version 2.2 General Class A I/O Controller dengan kecepatan hingga 1 Gbps
• Empat port Ethernet tersakelar: dua port tembaga RJ-45 10/100/1000 Mbps dan dua slot SFP
• Mendukung topologi jaringan bintang, cincin (MRP), dan linear
• Command Line Interface (CLI) bawaan yang dapat diakses melalui port micro USB atau telnet
• Clock internal tersinkronisasi dengan CPU RX3i untuk diagnostik bertanda waktu yang akurat
• Tombol tekan restart fisik untuk melakukan boot ulang controller secara manual tanpa memutus dan menyalakan kembali daya
• Indikator LED lengkap untuk status modul, lalu lintas LAN, konfigurasi, dan koneksi setiap port

Aplikasi

• Jaringan Ethernet industri berkecepatan tinggi dan kontrol I/O terdistribusi
• Arsitektur otomasi PLC PACSystems RX3i yang memerlukan komunikasi PROFINET deterministik
• Lini otomasi pabrik yang menggunakan topologi cincin redundan untuk memaksimalkan waktu operasi
• Sistem kontrol proses yang mengintegrasikan perangkat PROFINET I/O pihak ketiga melalui Proficy Machine Edition

Spesifikasi Teknis

Koneksi / Antarmuka

• Port 1 & Port 2: Konektor twisted pair berpelindung RJ-45 dengan 8 konduktor yang mendukung Ethernet 10/100/1000 Mbps.
• Port 3 & Port 4: Slot SFP untuk modul transceiver optik yang kompatibel (opsi SFP tembaga atau serat optik).
• Port Micro USB: Antarmuka khusus untuk penyiapan sistem, diagnostik, dan akses Command Line Interface.
• Konektor Backplane: Antarmuka langsung untuk pemasangan pada rak CPU RX3i utama.

Panduan Instalasi

• Modul harus dipasang pada rak utama (CPU) sistem RX3i menggunakan Universal Backplane (seperti IC695CHS007, CHS012, atau CHS016).
• Mendukung pemasangan dan pelepasan hot-swappable saat bertegangan, selama klasifikasi area mengizinkannya.
• Pastikan kabel Ethernet berpelindung digunakan untuk pengoperasian 1 Gbps guna memenuhi standar emisi EMC.
• Pasang di dalam enclosure logam yang sesuai dengan tingkat perlindungan minimal IP20 atau NEMA Type 1 untuk lingkungan industri standar.
