Deskripsi

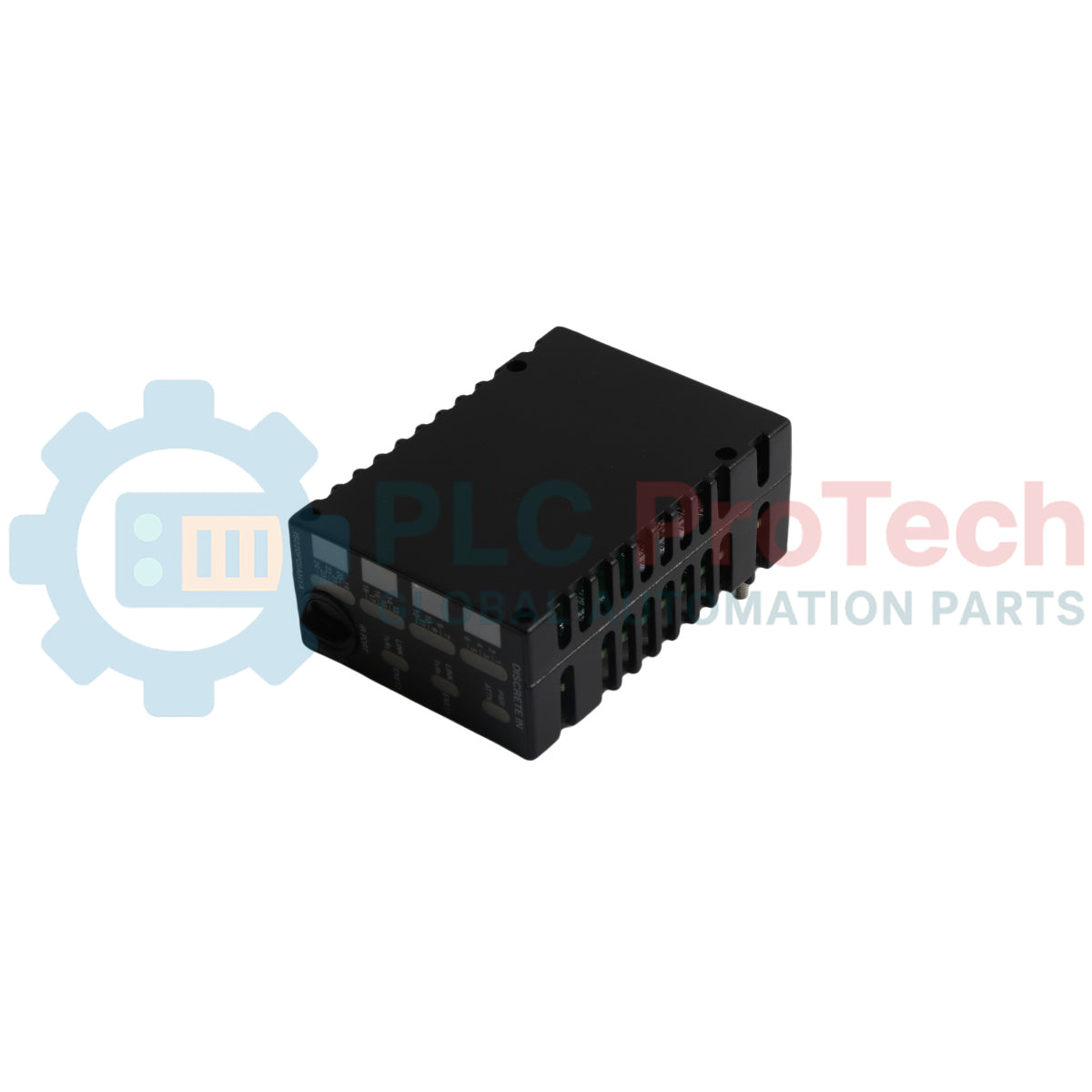

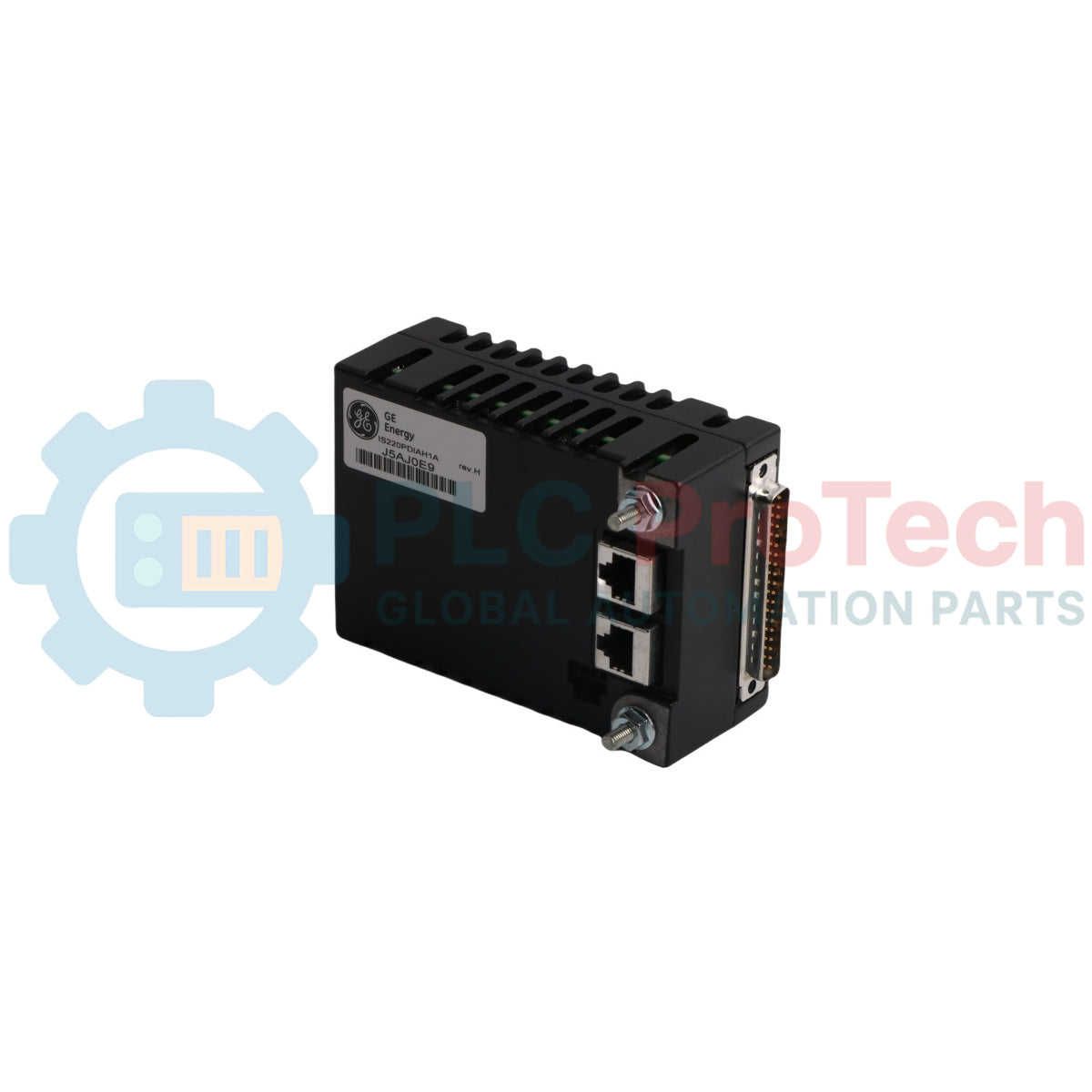

IS220PDIAH1A adalah paket input diskret yang diproduksi oleh General Electric sebagai bagian dari seri produk Mark VI yang menggunakan teknologi sistem kontrol Speedtronic. Modul ini berfungsi sebagai antarmuka operasional untuk menangani sinyal status diskret, bekerja bersama modul input diskret YDIA dalam arsitektur kontrol secara keseluruhan. Direkayasa untuk integrasi sistem yang serbaguna pada rakitan turbin uap, gas, dan turbin angin energi alternatif otomatis, IS220PDIAH1A memproses input dan merutekan komunikasi secara langsung melalui jalur jaringan terpasang. Modul ini memiliki perlindungan papan sirkuit bergaya konformal dengan lapisan dasar untuk memastikan stabilitas teknis terhadap kontaminan. Modul ini menyediakan penghubung komunikasi melalui port Ethernet khusus yang ditempatkan di casing depan di bawah kumpulan LED status struktural, sehingga memungkinkan koneksi langsung ke jaringan pusat.

Fitur

• Menghubungkan sinyal input diskret secara langsung ke jaringan kontrol turbin utama
• Dirancang sebagai revisi fungsional berperingkat A untuk mengoptimalkan parameter pelacakan sirkuit dasar
• Dilindungi pada tingkat sirkuit melalui pelapisan permukaan PCB seluruh papan bergaya konformal
• Mengintegrasikan transceiver port inframerah di bagian depan yang ditujukan untuk tugas diagnostik tanpa kontak
• Mengintegrasikan tujuh indikator LED panel depan yang berbeda, termasuk lampu khusus untuk status daya dan koneksi (ENet1 dan ENet2)

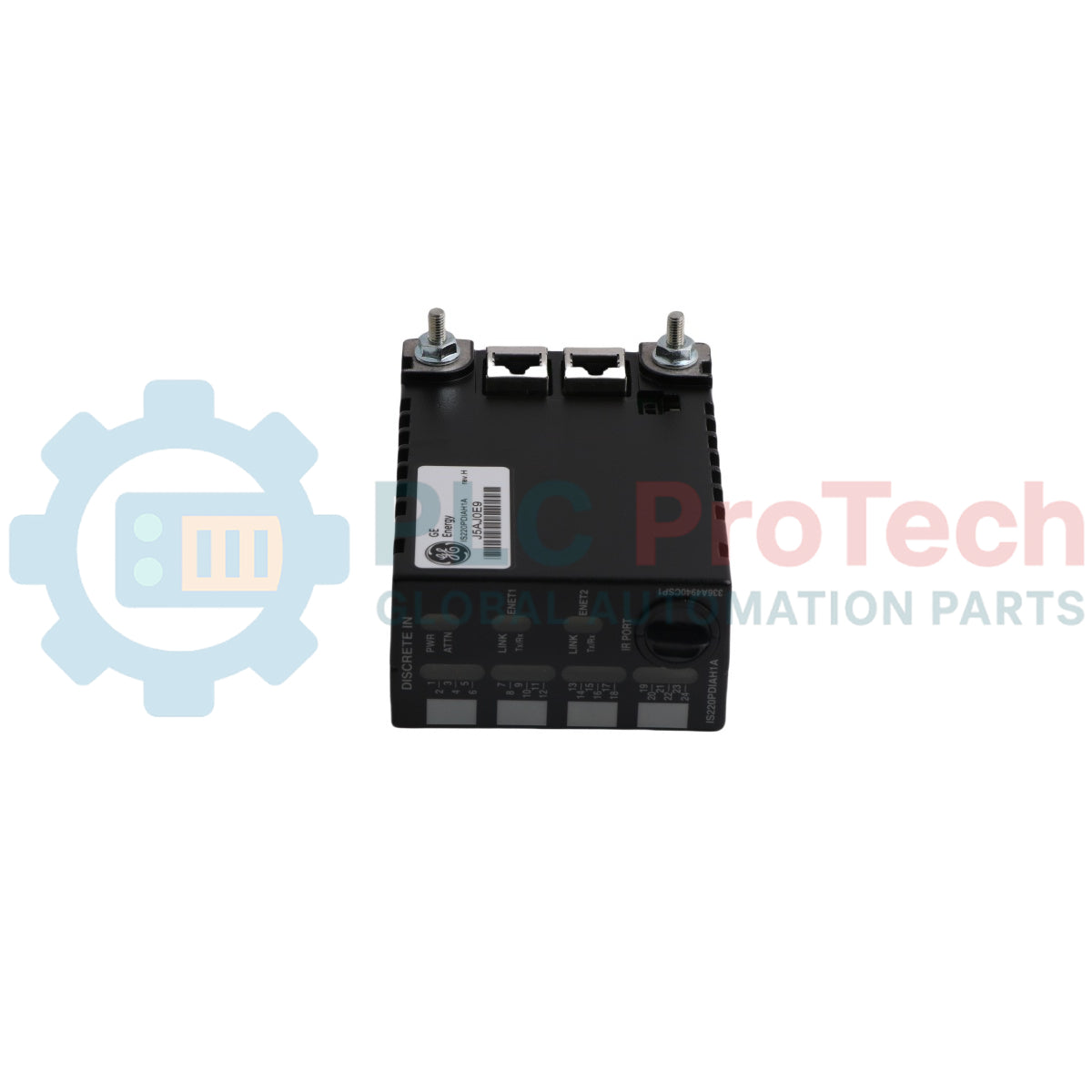

• Dilengkapi port Ethernet panel depan yang mudah diakses untuk menyederhanakan pemasangan kabel komunikasi jaringan
• Sepenuhnya kompatibel dengan lingkungan area berbahaya jika dipasang bersama rakitan papan terminal yang disetujui

Aplikasi

• Manajemen loop status diskret turbin gas dan uap
• Lingkungan kontrol turbin angin energi alternatif
• Sistem pelacakan diskret untuk otomasi industri multisaluran
• Perlindungan infrastruktur kontrol industri berbasis Speedtronic

Spesifikasi Teknis

Koneksi/Antarmuka

Panduan Pemasangan

• Penempatan Bersama Modul: Tempatkan paket input diskret bersama modul input diskret YDIA pendamping untuk memenuhi konfigurasi loop fungsional standar.
• Antarmuka Papan Terminal: Pasang modul pada papan terminal terkait yang disetujui, dengan memilih salah satu varian IS200TBCIH4C, IS200STCIH1A, IS200STCIH8A, IS200TBCIH2C, atau IS200TCIH2A yang kompatibel.
• Interkoneksi Jaringan: Sambungkan jalur komunikasi lokal ke port Ethernet terintegrasi yang terletak di bawah susunan tiga indikator daya dan tautan utama pada pelat depan.
• Parameter Daya: Sediakan tegangan input operasi dengan mempertahankan ambang dasar di atas peringkat minimum 27.4 VDC untuk menghindari kesalahan tegangan rendah selama pemrosesan kondisi aktif.

Kepatuhan dan Sertifikasi

• Sertifikasi ULE207685: Disetujui untuk Lokasi Tidak Berbahaya, Kelas I Zona 2 Grup IIC, serta Kelas I Divisi 2 Grup A, B, C, dan D
• Sertifikasi UL DEMKO 12 ATEX 1114875X: Disetujui untuk Lokasi ATEX Zona 2 Grup IIC
• Standar UL 60079-0 Ed. 5: Kepatuhan Kelas I Zona 2 Grup IIC
• Standar UL 60079-15 Ed. 3: Kepatuhan Kelas I Zona 2 Grup IIC
• Manual Referensi: Manual Peralatan Kontrol Hazloc Mark VI GEH-6725
