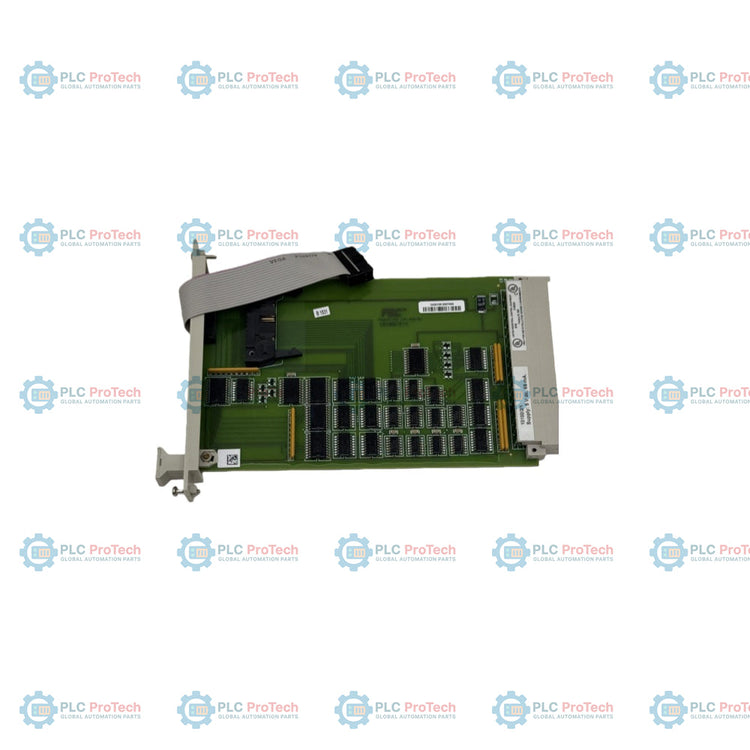

Modul Driver Bus Horizontal FSC Honeywell 10100/2/1

Ikhtisar Produk

10100/2/1 (10100/2/1) adalah modul Pengendali Bus Horizontal berintegritas tinggi yang dirancang oleh Honeywell untuk sistem Fail-Safe Control (FSC). Modul ini berfungsi sebagai jembatan komunikasi penting dalam arsitektur rak FSC, mengelola aliran data berkecepatan tinggi di seluruh backplane horizontal. Dirancang khusus untuk Emergency Shutdown (ESD), deteksi Kebakaran dan Gas (F&G), serta Sistem Manajemen Pembakar (BMS), 10100/2/1 memastikan sinyal-sinyal kritis keselamatan dikirimkan antara modul I/O dan Prosesor Pusat dengan presisi deterministik. Dengan menjaga integritas listrik sinyal bus, pengendali ini mencegah korupsi data dan timeout komunikasi, memastikan sistem keselamatan tetap beroperasi penuh dan siap beralih ke keadaan aman saat terjadi penyimpangan proses.

Matriks Parameter Teknis Komprehensif

Tabel berikut menjelaskan persyaratan listrik dan mekanis yang tepat dari 10100/2/1 untuk memastikan rekayasa sistem dan tata letak kabinet yang benar.

FAQ Integrasi Sistem & Topologi Bus

Apa peran spesifik 10100/2/1 dalam rak FSC? 10100/2/1 berfungsi sebagai penguat sinyal dan buffer untuk backplane horizontal. Modul ini memastikan pulsa komunikasi digital tetap berada dalam ambang tegangan yang diperlukan di seluruh lebar rak, mencegah degradasi sinyal yang dapat menyebabkan kesalahan "Module Missing" atau kesalahan I/O yang tidak konsisten.

Bagaimana opsi kabel berbeda (A1, A21, A22) memengaruhi konsumsi daya modul? Daya yang digunakan ditentukan oleh beban dan panjang kabel bus yang terhubung ke pengendali. Konfigurasi kabel A22 menarik arus lebih tinggi (65 mA) dibandingkan opsi A1/A21 (35 mA) karena beban listrik yang lebih besar diperlukan untuk mengirim sinyal pada jarak yang lebih jauh atau interkoneksi rak yang lebih kompleks.

Apakah modul ini bersertifikat untuk digunakan dalam sistem instrumen keselamatan (SIS)? Ya. 10100/2/1 memiliki persetujuan TUV dan UL, yang mengonfirmasi kesesuaiannya untuk digunakan dalam sistem keselamatan dengan ketersediaan tinggi. Desainnya mematuhi prinsip fail-safe yang ketat yang diperlukan untuk lingkungan bersertifikat SIL.

Protokol Penerapan & Instalasi Teknik

• Kualitas Daya Backplane: 10100/2/1 sangat sensitif terhadap kualitas daya. Pastikan suplai 5 VDC memiliki kandungan ripple kurang dari 50 mV p-p. Kebisingan berlebih pada jalur daya dapat mengganggu logika waktu pengendali bus, yang berpotensi menyebabkan kesalahan sinkronisasi di seluruh rak FSC.

• Konfigurasi Ruang Rak: Modul ini menempati 4 TE (Pitch Horizontal) dan 3 HE (Unit Vertikal). Saat merencanakan tata letak rak, pastikan pengendali bus ditempatkan dengan benar sesuai manual rekayasa Honeywell FSC—biasanya di awal segmen bus untuk memberikan kekuatan sinyal optimal bagi modul hilir.

• Integritas Koneksi Kabel: Saat menghubungkan kabel bus A1, A21, atau A22, pastikan konektor terpasang dengan sempurna dan klip pengunci terpasang. Koneksi bus yang longgar dapat menyebabkan trip sistem keselamatan sporadis atau alarm "Loss of Communication" dalam log diagnostik.

Keunggulan Teknis & Ketahanan Aplikasi

Honeywell 10100/2/1 dirancang untuk keandalan jangka panjang yang ekstrem di lingkungan industri. Dengan berat bersih hanya 0.11 kg, modul ini memiliki desain massa rendah yang sangat tahan terhadap getaran dan guncangan mekanis. Rangkaian modul dioptimalkan untuk disipasi daya rendah, yang meminimalkan jejak termal di dalam kabinet kontrol. Sebagai komponen Asli dan Baru, modul ini memberikan kinerja deterministik yang diperlukan untuk eksekusi logika keselamatan berkecepatan tinggi. Kehadirannya dalam sistem FSC memastikan lapisan komunikasi horizontal—tulang punggung pengendali keselamatan—beroperasi dengan integritas tinggi yang dibutuhkan oleh industri minyak, gas, dan pembangkit listrik.
