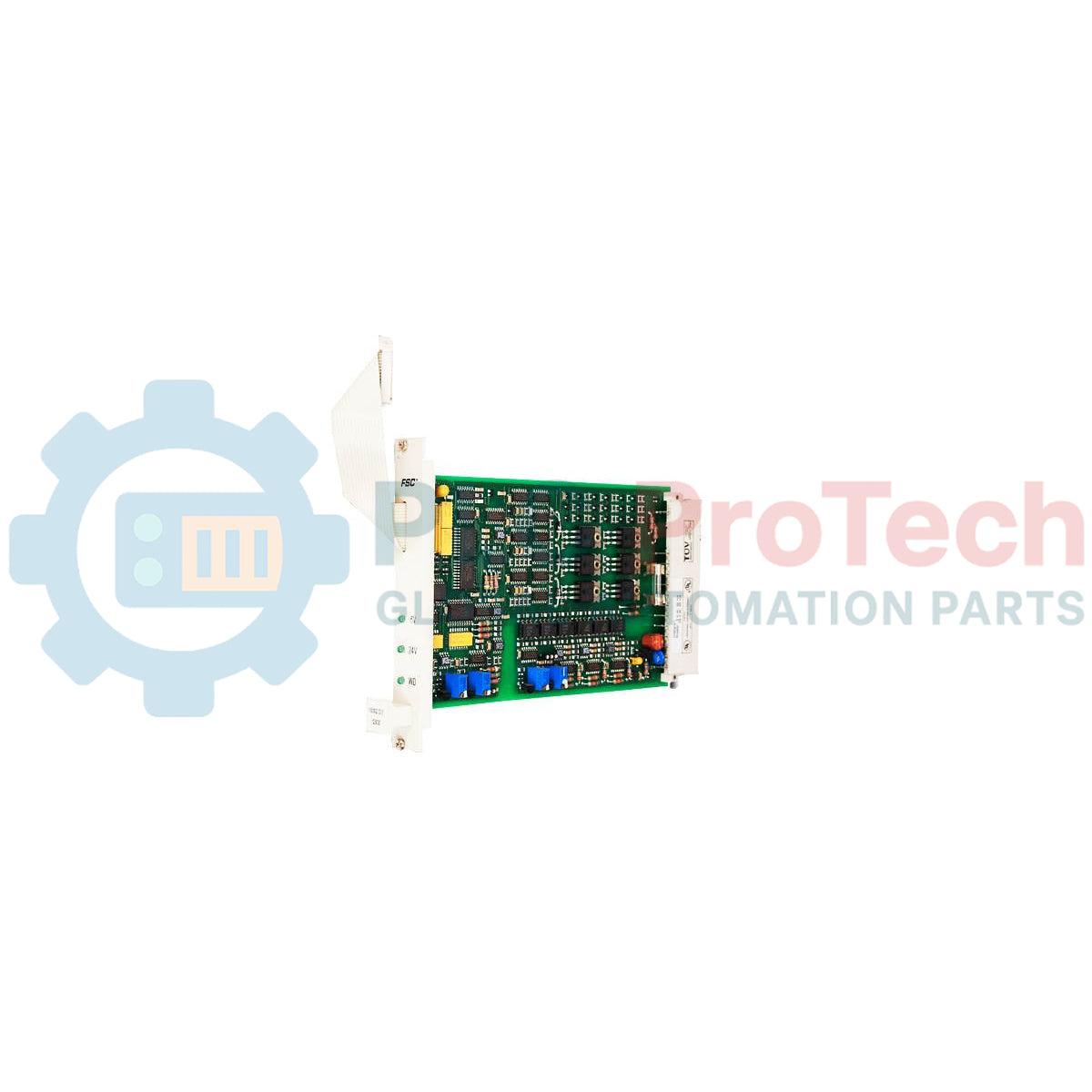

Modul Repeater Pengawas Honeywell 10302/2/1 Seri FSC

Deskripsi

Terintegrasi langsung ke dalam topologi sistem yang kritis terhadap keselamatan, Honeywell 10302/2/1 Watchdog Repeater (WDR) berfungsi sebagai node replikasi dan distribusi sinyal dalam lingkungan keselamatan Honeywell Fail Safe Control (FSC). Modul Eurocard khusus ini dirancang untuk meregenerasi dan memperluas sinyal diagnostik watchdog yang kritis, sehingga menjamin integritas loop keselamatan di berbagai batas catu daya dan kebutuhan arus tinggi. Unit ini penting untuk mempertahankan tingkat integritas keselamatan sistem kontrol dengan terus memverifikasi kesehatan sistem di seluruh batas segmen sistem non-redundan dan redundan.

Fitur

• Koordinasi Multi-PSU: Diperlukan dalam konfigurasi dengan beberapa catu daya untuk setiap unit catu daya 24 Vdc ke 5 Vdc berikutnya (termasuk konfigurasi PSU 2, 3, dan 4).
• Toleransi Ambang Tegangan Tinggi: Diperlukan secara khusus ketika jalur 24 Vdc sekunder disuplai melalui sumber daya M24-20 HE atau M24-12 HE, atau catu daya apa pun yang melebihi 31,0 Vdc hingga ambang gangguan maksimum 37 Vdc.
• Kapasitas Peningkatan Arus: Berintervensi secara otomatis saat total konsumsi arus watchdog sistem melebihi 900 mA.
• Isolasi I/O Hibrida: Membuat dan mendistribusikan sinyal output watchdog yang diperlukan untuk modul I/O non-redundan yang beroperasi bersama arsitektur pusat redundan.
• Pemantauan Auxiliary 5 Vdc: Memantau rel daya 5 Vdc dalam konfigurasi dengan Central Part redundan dan I/O non-redundan jika pemantauan diagnostik 5 Vdc bawaan tidak tersedia.

Aplikasi

• Arsitektur Honeywell Fail Safe Control (FSC).
• Sistem Emergency Shutdown (ESD) dan loop keselamatan Fire and Gas (F&G).
• Rak distribusi daya terhubung yang berisi unit daya efisiensi tinggi seri M24.
• Jaringan keselamatan-redundansi campuran yang memerlukan loop watchdog tersegmentasi.

Spesifikasi Teknis

Wawasan Rekayasa Empiris

Model Alternatif & Kompatibilitas

10302/2/1 berfungsi sebagai pengganti langsung untuk perangkat keras lama dari seri 3400126. Namun, teknisi harus memverifikasi bahwa perangkat lunak/firmware sistem FSC dikompilasi pada Versi 3.00 atau lebih tinggi. Mencampur revisi lama dalam subrak yang berisi distribusi watchdog lebih baru dapat menyebabkan pengenalan sinyal yang tidak menentu akibat perubahan halus pada ambang batas logika internal.

Jebakan Aplikasi & Catatan Rekayasa

Kesalahan desain yang umum adalah menggunakan catu daya yang memungkinkan level tegangan berfluktuasi melewati 37,0 Vdc selama kondisi transien atau gangguan ganda. Tegangan keluaran maksimum catu daya 24 Vdc harus dibatasi secara ketat hingga di bawah 37 Vdc. Melampaui nilai ini dapat merusak secara permanen elemen isolasi optik internal modul WDR, sehingga meniadakan penghalang pemisah keselamatan antara CPU redundan dan subrak I/O nonredundan.

Tips Komisioning & Pengkabelan

Sebelum memasukkan modul 10302/2/1 ke dalam subrak, verifikasi pengkodean fisiknya. Modul ini menggunakan lubang pemandu di A5 dan A9 untuk menerima pin pengkode besar pada bidang belakang rak. Pemasangan paksa tanpa memverifikasi keselarasan akan membengkokkan koneksi pin Eurocard berlapis emas, sehingga menyebabkan gangguan watchdog yang terjadi sesekali atau kegagalan modul total. Pastikan koneksi pembumian rangka bidang belakang terikat langsung ke pembumian keselamatan utama berimpedansi rendah untuk menghilangkan derau sinyal pada input WDG1 dan WDG2.
