Deskripsi

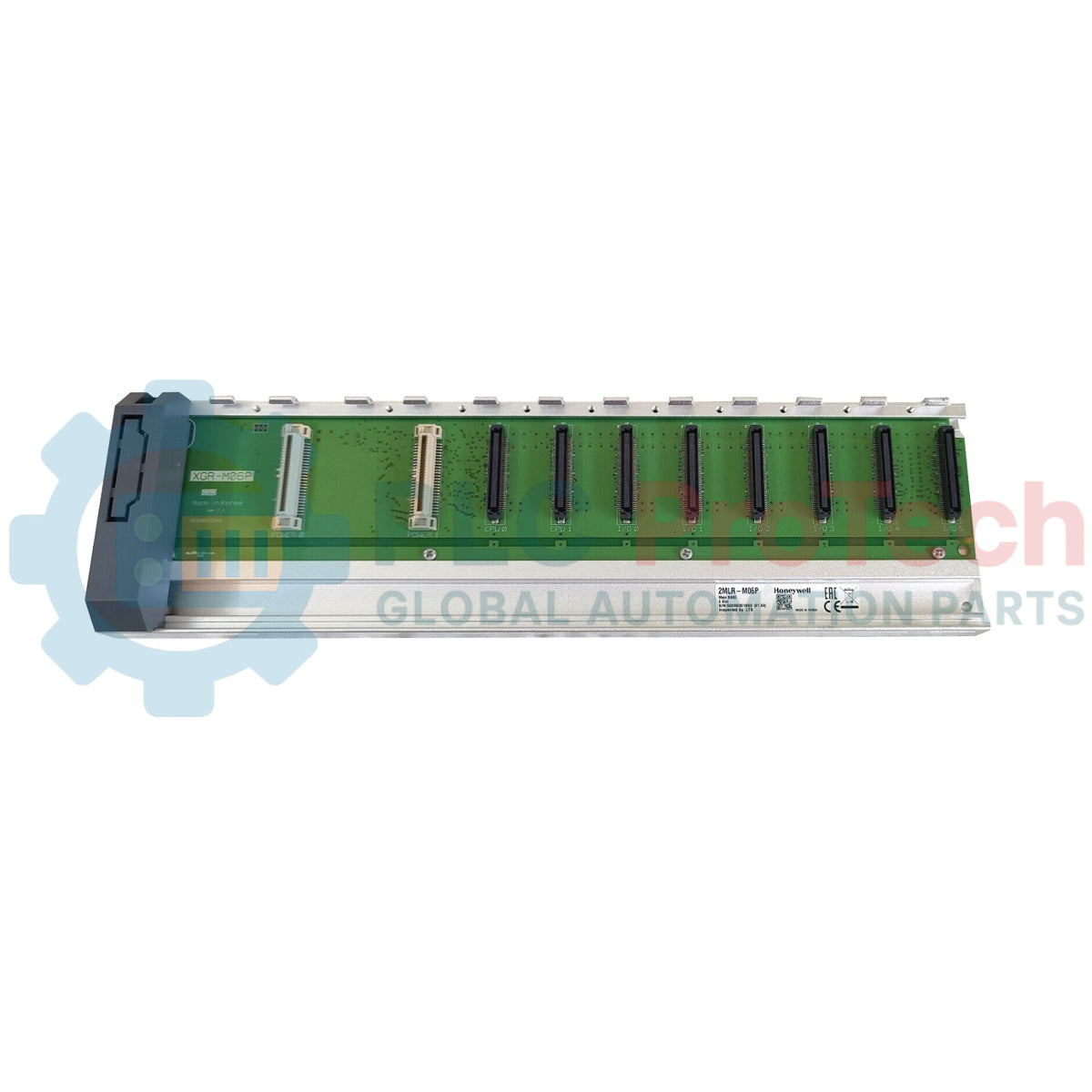

Integrasi arsitektur multi-slot dalam topologi kontrol redundan dimungkinkan oleh unit basis Honeywell 2MLR-M06P, yang berfungsi sebagai backplane CPU utama 6 slot khusus untuk seri pengontrol terprogram MasterLogic. Backplane ini menjadi fondasi fisik dan elektrik, menyediakan komunikasi bus berkecepatan tinggi serta jalur distribusi daya ke masing-masing modul prosesor dan ekspansi. Dirancang untuk stabilitas fisik maksimal, sasis struktural Honeywell 2MLR-M06P memastikan keselarasan konektor pin penting, sehingga mencegah terputusnya komunikasi saat mengalami getaran industri terus-menerus.
Fitur
- Profil struktural khusus 6 slot yang memungkinkan pemasangan CPU redundan dan antarmuka komunikasi inti secara bersamaan.
- Konektor bus backplane berdaya tahan tinggi yang dirancang untuk menahan keausan akibat pemasangan selama siklus pemeliharaan.
- Dibuat menggunakan polimer bermutu tinggi yang memenuhi spesifikasi ketahanan api UL 94V-0 dengan sifat dapat memadamkan api sendiri.
- Beban daya pasif yang rendah untuk memaksimalkan efisiensi energi kabinet secara keseluruhan.
Aplikasi
- Instalasi CPU redundan di dalam panel kontrol infrastruktur kritis.
- Otomatisasi proses manufaktur berat yang memerlukan konfigurasi slot berkapasitas tinggi.
- Fasilitas pengolahan air, distribusi daya, dan pusat pengolahan petrokimia.
Spesifikasi Teknis
| Produsen |
Honeywell |
| Nomor Model |
2MLR-M06P |
| Seri Produk |
MasterLogic 200R |
| Kapasitas Modul |
6 Slot (Basis Utama) |
| Seri Prosesor yang Kompatibel |
2MLR-CPUH/T, 2MLR-CPUH/F |
| Konsumsi Arus |
211 mA |
| Peringkat Ketahanan Api |
UL 94V-0 |
| Dimensi Fisik |
346 mm x 98 mm x 19 mm |
| Berat Bersih |
0,34 kg |
| Berat Pengiriman (Dihitung) |
1,00 kg |
Model Alternatif & Kompatibilitas
Basis 2MLR-M06P mempertahankan dimensi fisik dan karakteristik perutean sinyal yang identik dengan modul terkait dalam seri LS Electric XGR yang dikembangkan bersama OEM (khususnya XGR-M06P). Integrator sistem harus memastikan konfigurasi firmware (seperti Ver 5.1 dan yang lebih baru) selaras pada kedua unit CPU redundan sebelum memasangnya pada bus terpadu ini.
Kesalahan Umum Aplikasi & Catatan Rekayasa
Untuk mencegah terputusnya koneksi sesaat pada bus sinkronisasi CPU berkecepatan tinggi, pastikan panel pemasangan benar-benar rata. Memasang 2MLR-M06P pada permukaan yang tidak rata dapat menyebabkan puntiran fisik pada PCB backplane, sehingga memicu alarm "Module Pull-Out" yang muncul sesekali atau pengalihan ke sistem cadangan yang tidak terduga. Sediakan jarak bebas vertikal minimal 50 mm di atas dan di bawah rak untuk menjaga pendinginan konveksi alami di seluruh komponen yang terpasang.
Tips Komisioning & Pengkabelan
Pastikan terminal grounding pada modul catu daya yang terpasang pada alas ini terhubung langsung ke grounding bumi berimpedansi rendah menggunakan kabel tembaga minimal 2.0 mm² (14 AWG). Potensial ground mengambang pada pelat dasar dapat menimbulkan derau frekuensi tinggi pada backplane sistem, yang mengakibatkan kesalahan checksum dan penurunan kualitas komunikasi bus paralel internal.
Panduan Pemasangan
PERINGATAN KRITIS
Jangan memasang, melepas, atau memodifikasi modul apa pun pada pelat dasar 2MLR-M06P saat sistem menyala. Kegagalan mematikan sepenuhnya catu daya rak utama dapat menimbulkan busur listrik transien yang parah, sehingga merusak transceiver bus berkecepatan tinggi di dalam backplane secara permanen serta CPU atau modul ekspansi yang terpasang.
1
Posisikan pelat dasar kosong pada panel pemasangan yang bersih dan rata di dalam enklosur, lalu sejajarkan dengan lubang sekrup berulir M4 yang telah dibor sebelumnya.
2
Kencangkan sekrup pemasangan dengan aman pada semua titik penjangkaran yang ditentukan untuk memastikan grounding yang tepat dan mencegah kelenturan mekanis.
3
Pastikan semua konektor slot backplane benar-benar bebas dari debu dan kotoran sebelum menggeser dan mengunci CPU serta modul fungsional pada tempatnya.
