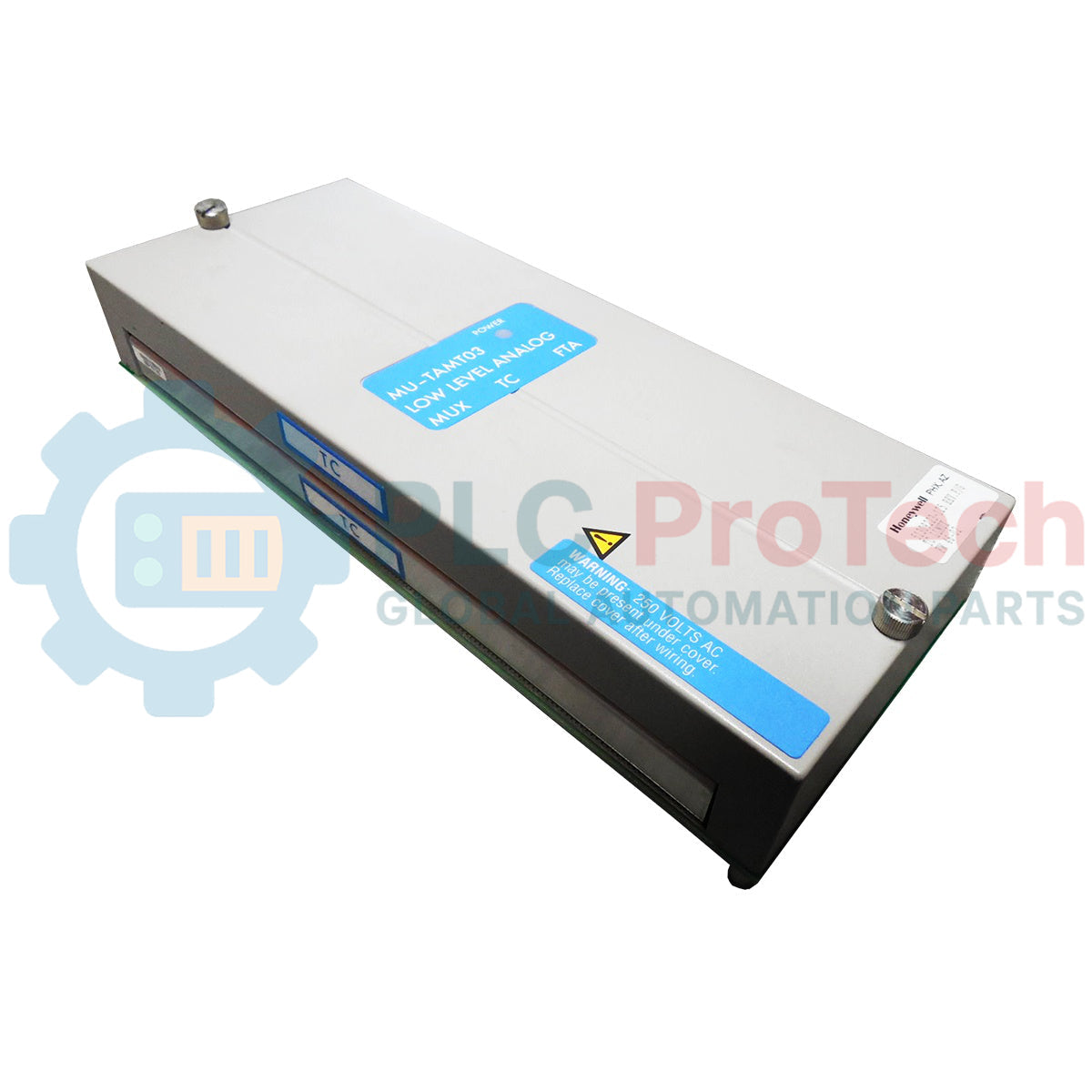

Honeywell 51309223-125 MU-TAMT03 Multiplexer Input Analog Level Rendah TC FTA

Deskripsi

51309223-125 adalah multiplexer input analog level rendah berperforma tinggi yang dirancang untuk sistem kontrol proses industri yang menuntut. Beroperasi sebagai Rakitan Terminasi Lapangan Termokopel (TC FTA), unit ini menyediakan kemampuan terminasi sinyal berdensitas tinggi dan multiplexing untuk aplikasi pengukuran suhu. Unit ini berantarmuka langsung dengan arsitektur pengontrol Honeywell, menerjemahkan sinyal tingkat mikrovolt dari sensor lapangan ke format yang kompatibel dengan sistem.

Dirancang untuk keandalan di lingkungan yang keras, MU-TAMT03 mendukung hingga 16 input analog level rendah, yang dioptimalkan khusus untuk termokopel dan detektor suhu resistansi (RTD). Papan ini dilengkapi sirkuit Referensi Sambungan Dingin (CJR) lokal yang tertanam langsung pada rakitan terminasi. CJR lokal ini memastikan kompensasi suhu lokal yang sangat akurat, mencegah kesalahan gradien termal, serta mempertahankan integritas sinyal dari titik terminasi hingga antarmuka pengontrol.

Fitur

• Mendukung hingga 16 kanal input analog level rendah.
• Referensi Sambungan Dingin (CJR) lokal terintegrasi untuk kompensasi suhu termokopel yang presisi.
• Desain Rakitan Terminasi Lapangan (FTA) yang kokoh untuk pengkabelan yang aman dan teratur.
• Imunitas kebisingan tinggi dan perlindungan sinyal untuk sinyal lapangan tingkat mikrovolt.
• Kompatibel dengan profil sensor termokopel dan RTD industri standar.

Aplikasi

• Pemurnian minyak dan gas serta unit pemrosesan petrokimia.
• Pemantauan dan pengendalian termal pembangkit listrik.
• Pemrosesan bahan kimia dan pemantauan suhu reaktor.
• Operasi manufaktur kaca, baja, dan suhu tinggi.

Spesifikasi Teknis

Panduan Instalasi

Instalasi multiplexer 51309223-125 yang tepat memastikan pengoperasian yang aman dan akurasi pengukuran maksimum. Patuhi panduan teknis berikut:

• Pemasangan: Pasang dengan kokoh di dalam penutup atau kabinet industri menggunakan braket pemasangan standar yang disetujui Honeywell atau konfigurasi rel DIN.
• Pengkabelan: Arahkan jalur sinyal sensor secara terpisah dari jalur daya AC bertegangan tinggi untuk menghindari interferensi elektromagnetik. Kabel pasangan berpilin berpelindung direkomendasikan untuk semua input termokopel level rendah.
• Pelindung & Pembumian: Pastikan saluran pelindung diterminasi pada terminal pembumian yang ditentukan pada FTA untuk meminimalkan masuknya gangguan.
• Manajemen Termal: Jaga area di sekitar sensor CJR lokal agar bebas dari aliran udara konvektif langsung atau sumber panas di dalam kabinet untuk mempertahankan akurasi kompensasi.
