Output Analog Honeywell Experion PKS 8C-TAOXA1 (51307135-175) IOTA

Ikhtisar Produk

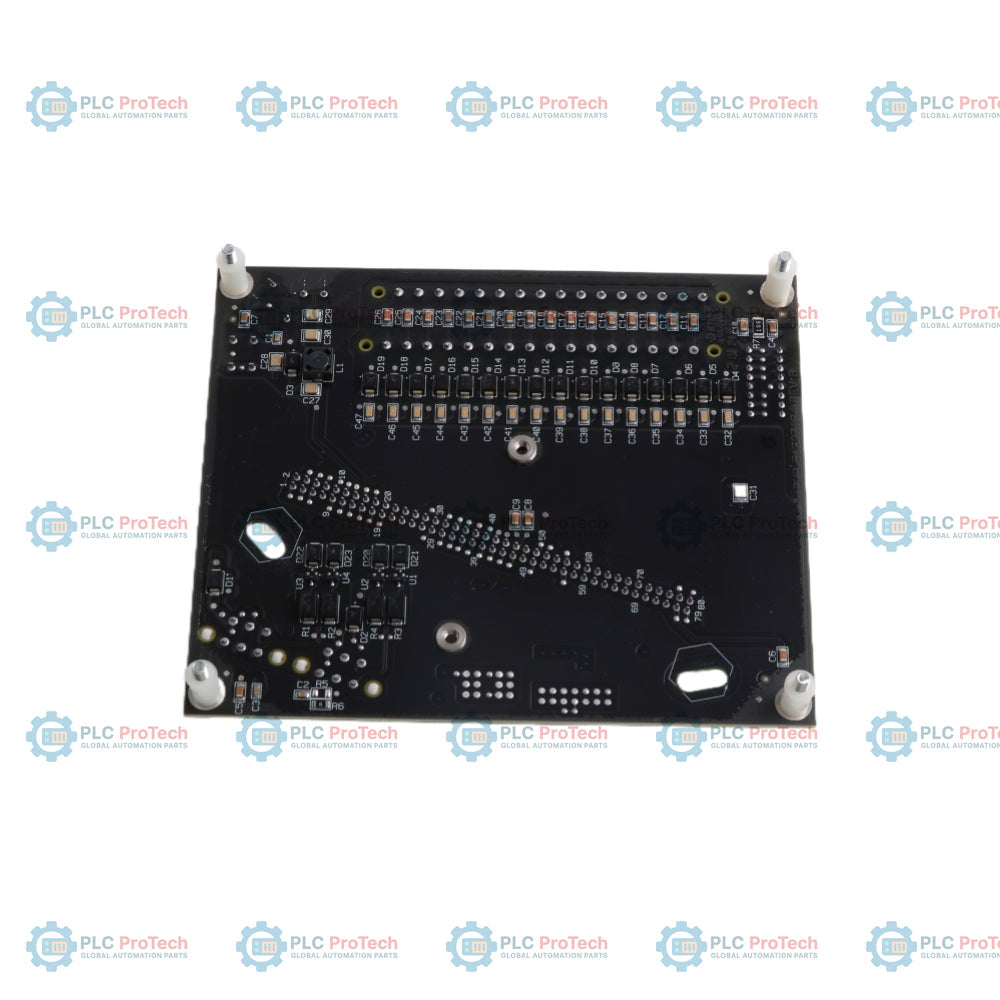

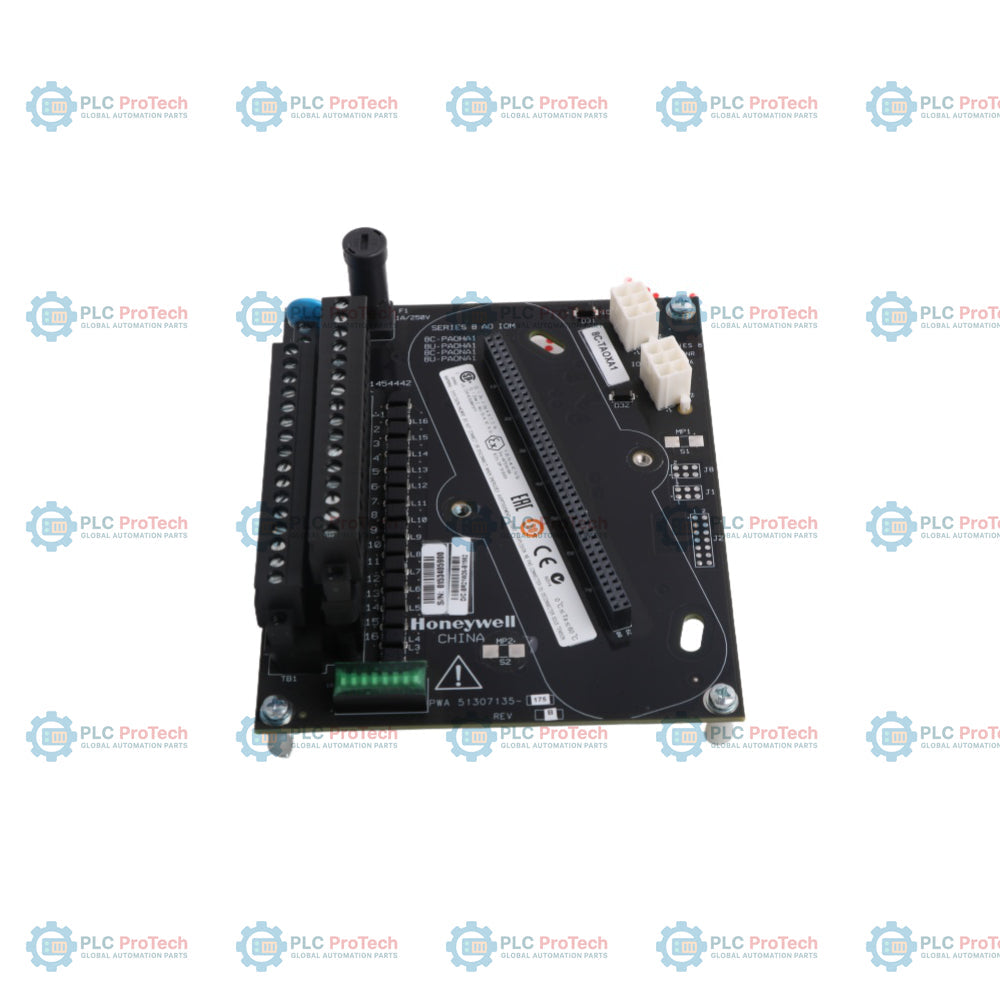

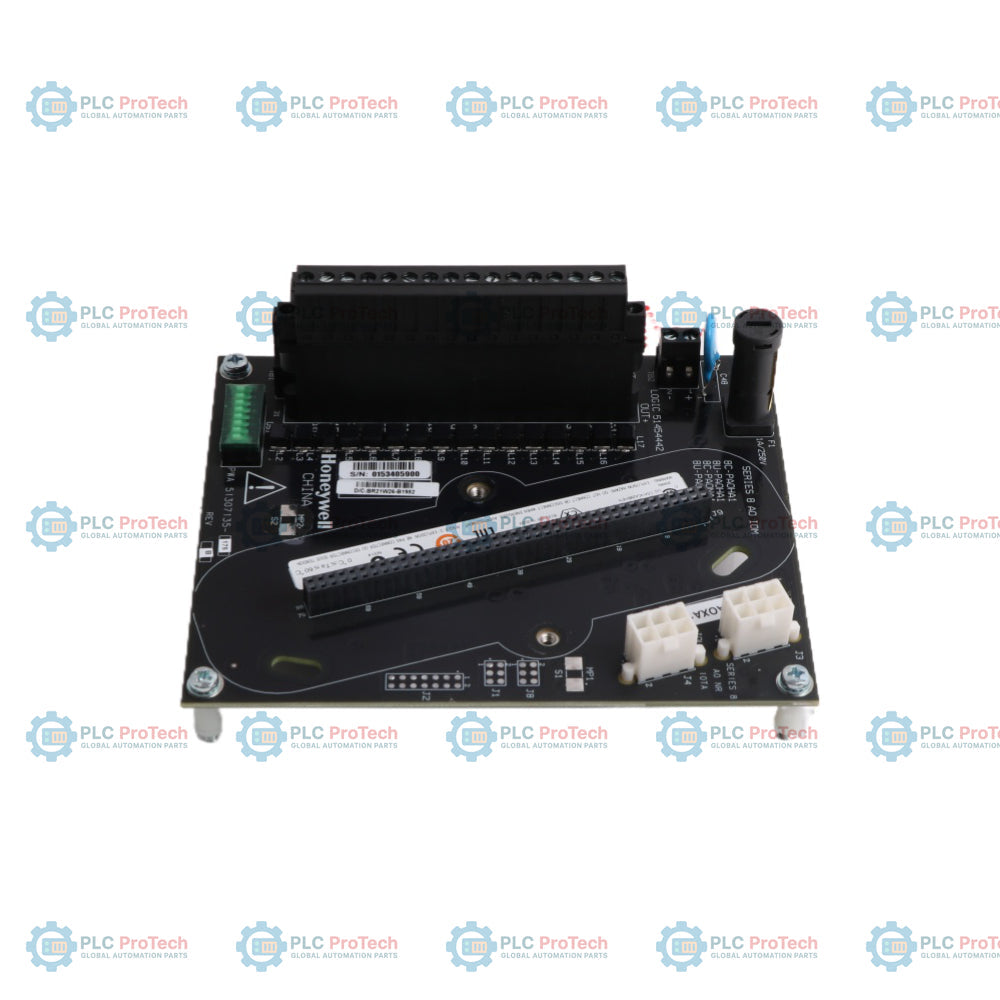

Honeywell 8C-TAOXA1 (51307135-175) adalah Perakitan Terminasi Output Analog (IOTA) dengan keandalan tinggi yang termasuk dalam keluarga I/O Experion PKS Series 8. Sebagai komponen dasar dari lingkungan kontrol C300, IOTA ini menyediakan basis pemasangan fisik dan antarmuka pengkabelan lapangan untuk modul Output Analog 8C-PAOXA1. 8C-TAOXA1 dirancang untuk mendukung 16 saluran sinyal 4-20 mA, yang umum digunakan untuk menggerakkan katup kontrol, aktuator, dan pengatur kecepatan dalam industri proses kritis seperti minyak dan gas, pembangkit listrik, dan manufaktur farmasi. Bentuk vertikalnya adalah ciri khas desain Seri 8, yang dirancang untuk mendukung pendinginan konveksi alami dan meminimalkan jejak dalam kabinet kontrol berdensitas tinggi.

Konfigurasi Teknis

Arsitektur 8C-TAOXA1 (51307135-175) dioptimalkan untuk pemasangan cepat dan integritas sinyal jangka panjang dalam lingkungan industri yang menuntut.

• Kapasitas 16 Saluran: Menyediakan titik terminal sekrup khusus untuk 16 loop output analog, mendukung konfigurasi redundan maupun non-redundan.

• Profil Pemasangan Vertikal: Dirancang khusus untuk chassis Seri 8 Slim, memungkinkan manajemen kabel yang efisien dan disipasi panas yang lebih baik dibandingkan rak horizontal tradisional.

• Pelapisan Konformal G3: Varian 51307135-175 diperlakukan di pabrik dengan pelapis pelindung untuk tahan terhadap lingkungan keras Kelas G3, mencegah korosi akibat H2S, Cl2, dan gas kaustik lainnya.

• Distribusi Daya Terintegrasi: Mengelola distribusi daya 24 VDC dari bus kabinet ke modul I/O yang terpasang dan loop sisi lapangan, memastikan arus penggerak yang konsisten di semua 16 saluran.

• Antarmuka Pengkabelan Lapangan: Dilengkapi terminal kompresi berkapasitas tinggi yang kokoh untuk koneksi kabel lapangan yang aman, dengan dukungan terintegrasi untuk grounding pelindung.

Spesifikasi Teknis

FAQ Teknis

Apakah 8C-TAOXA1 kompatibel dengan modul komunikasi HART?

Ya. Meskipun IOTA ini adalah perakitan terminasi pasif, ia dirancang untuk meneruskan data digital HART secara transparan saat dipasangkan dengan modul Output Analog yang mendukung HART (seperti 8C-PAOHA1).

Apa arti nomor bagian 51307135-175?

Suffix 175 secara khusus menunjukkan pelapisan konformal G3. Versi standar tanpa pelapis memiliki suffix yang berbeda. Versi ini diperlukan untuk pemasangan di mana atmosfer ruang kontrol tidak diatur secara ketat terhadap kontaminan korosif.

Bisakah saya menggunakan IOTA ini untuk konfigurasi modul AO redundan?

8C-TAOXA1 adalah IOTA non-redundan (tunggal). Untuk aplikasi redundan di mana dua modul saling mendukung pada pengkabelan lapangan yang sama, Anda harus menggunakan versi IOTA redundan (8C-TAOXB1).

Panduan Rekayasa & Instalasi

• Disiplin Pengkabelan: Saat menghubungkan loop 4-20 mA ke 8C-TAOXA1, pastikan kabel sinyal dipisahkan dari jalur AC tegangan tinggi. Gunakan kabel berpasangan terpilin dengan pelindung dan terminasi pelindung pada titik ground yang ditentukan di IOTA untuk meminimalkan interferensi elektromagnetik (EMI) yang dapat menyebabkan katup bergetar.

• Pemasangan Modul: Sebelum menghidupkan daya, pastikan modul 8C-PAOXA1 terpasang dengan sempurna pada IOTA dan sekrup pemasangan dikencangkan. Modul yang longgar dapat menyebabkan alarm Gangguan Saluran atau Kegagalan Tautan I/O yang bersifat sementara pada Tampilan Status Sistem Experion.

• Perlindungan Atmosfer: Karena ini adalah versi berlapis G3 51307135-175, pastikan setelah pengkabelan lapangan selesai, pintu kabinet disegel. Pelapis melindungi papan, tetapi sambungan terminal tetap rentan terhadap oksidasi berat jika kabinet dibiarkan terbuka di lingkungan korosif.
