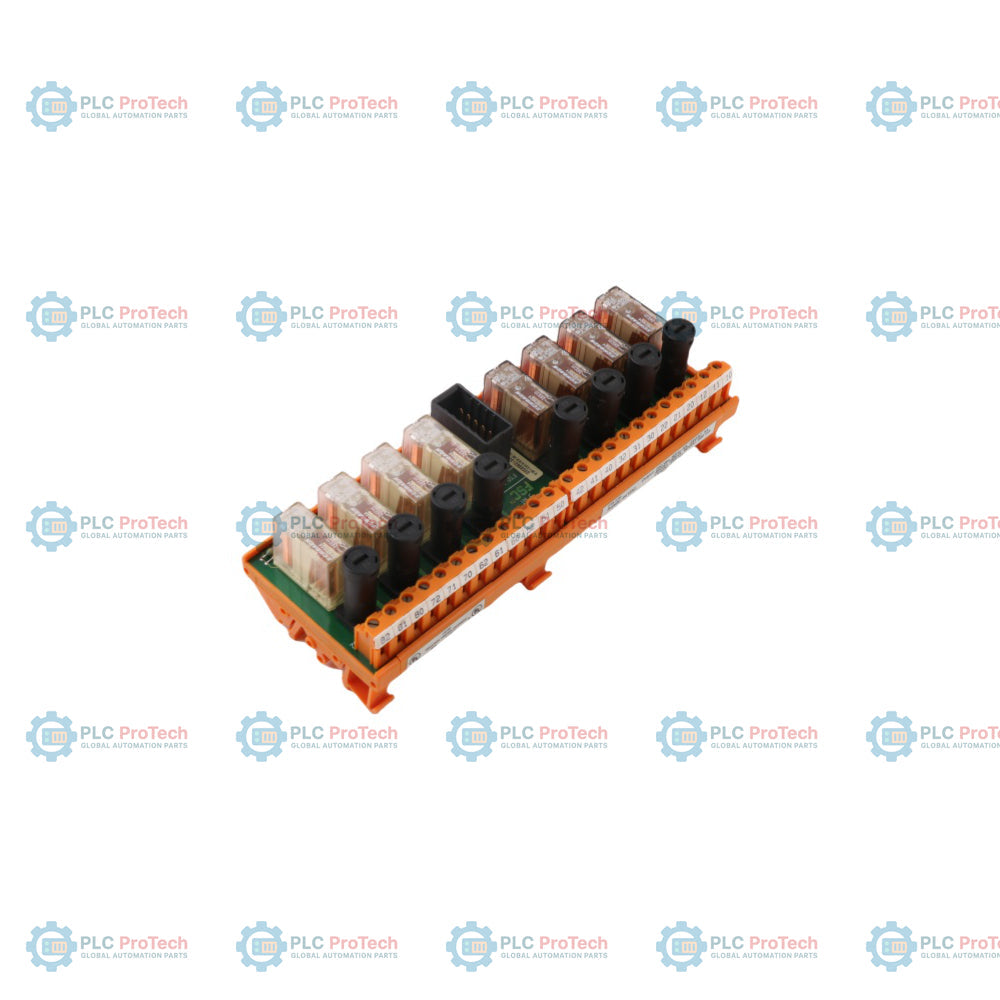

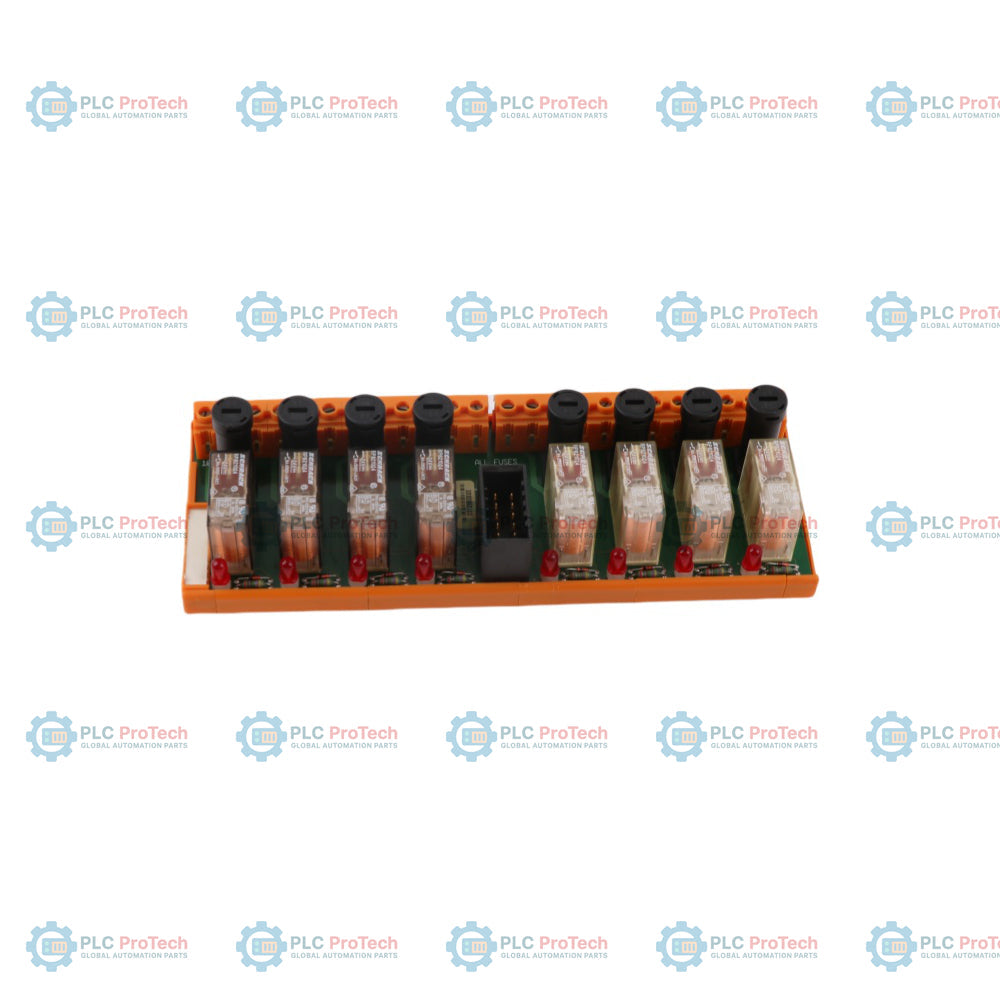

Rakitan Terminasi Lapangan Relai Output Digital Honeywell Experion PKS FTA-T-20

Ikhtisar Produk

FTA-T-20 adalah Field Termination Assembly (FTA) khusus dalam ekosistem Honeywell Safety Manager (SMS) dan Experion PKS. Perangkat ini berfungsi sebagai antarmuka fisik dan listrik antara modul output digital sistem dan peralatan lapangan eksternal.

Dirancang untuk kebutuhan switching beban tinggi atau terisolasi, FTA-T-20 menyediakan 8 kanal output kontak relai. Setiap kanal memiliki kontak NO (Normally Open) dan NC (Normally Closed), sehingga memungkinkan konfigurasi fail-safe yang fleksibel. Dengan memanfaatkan relai interposing pada FTA, sistem melindungi elektronik pengontrol yang sensitif dari lonjakan listrik di sisi lapangan serta memungkinkan switching tegangan dan arus yang lebih tinggi (hingga 250 Vac atau 110 Vdc) dibandingkan output elektronik standar.

Konfigurasi Teknis

FTA-T-20 dirancang untuk integrasi yang lancar ke dalam rak keselamatan dan kontrol Honeywell:

• Kepadatan Kanal: 8 kanal relai independen.

• Jenis Kontak: konfigurasi SPDT (Single Pole Double Throw), yang menyediakan terminal NO dan NC untuk setiap kanal.

• Koneksi Antarmuka: terhubung ke modul I/O pengontrol melalui kabel interkoneksi sistem standar SIC-C-07.

• Pengkabelan Lapangan: dilengkapi terminal sekrup yang kokoh untuk koneksi langsung kabel lapangan, serta mendukung berbagai ukuran kabel.

• Pemasangan: pemasangan standar pada rel DIN untuk instalasi di kabinet I/O atau panel marshalling.

• Desain NFS (Non-Fail Safe): biasanya digunakan dalam aplikasi ketika logika keselamatan dikelola oleh pengontrol dan relai berfungsi sebagai elemen switching akhir.

Spesifikasi Teknis

Tanya Jawab Teknis

Apa keuntungan menggunakan FTA-T (Terminal Sekrup) dibandingkan FTA-E (ELCO)?

Versi FTA-T dirancang untuk pengkabelan lapangan langsung, dengan setiap kabel diterminasi secara individual pada rakitan. Versi FTA-E (ELCO) biasanya digunakan untuk koneksi "marshalling-to-marshalling" menggunakan kabel multinti siap pakai. FTA-T-20 ideal untuk kabinet yang sensor/aktuator lapangannya dihubungkan langsung ke rak I/O.

Apakah saya dapat mencampur beban AC dan DC pada FTA-T-20 yang sama?

Meskipun kontak relai memiliki rating untuk 250 Vac dan 110 Vdc, praktik teknis standar adalah menjaga agar jenis beban tetap konsisten di seluruh FTA untuk mencegah gangguan dan menyederhanakan pemeliharaan. Namun, karena 8 kanal tersebut terisolasi secara galvanis satu sama lain, secara teknis kanal-kanal tersebut dapat melakukan switching pada sumber tegangan yang berbeda.

Bagaimana cara mengganti relai yang rusak pada FTA ini?

Tergantung pada revisi perangkat keras tertentu, relai pada FTA-T-20 sering kali dipasang pada soket. Hal ini memungkinkan "pemeliharaan saat beroperasi", yaitu relai individual dapat diganti tanpa mengganti seluruh rakitan terminasi atau mengganggu pengkabelan 7 kanal lainnya.

Panduan Teknik & Instalasi

• Terminasi Kabel: pastikan ferrule kabel digunakan saat menyambungkan kabel ke terminal sekrup. Hal ini mencegah serabut kabel terurai dan memastikan koneksi kedap gas, yang sangat penting dalam lingkungan industri yang korosif.

• Perutean Kabel: kabel SIC-C-07 harus dirutekan menjauh dari saluran AC berdaya tinggi untuk mencegah gangguan induksi, meskipun output relai relatif kokoh.

• Perlindungan Kontak: untuk beban yang sangat induktif (seperti katup solenoida besar atau starter motor), disarankan memasang RC snubber eksternal (untuk AC) atau dioda flyback (untuk DC) guna memperpanjang masa pakai kontak relai FTA.

• Sekering: selalu pastikan sirkuit sisi lapangan dilengkapi sekering yang sesuai. FTA-T-20 menyediakan logika switching, tetapi perlindungan pembatas arus harus ditangani oleh sekering terminal atau pemutus sirkuit eksternal.
