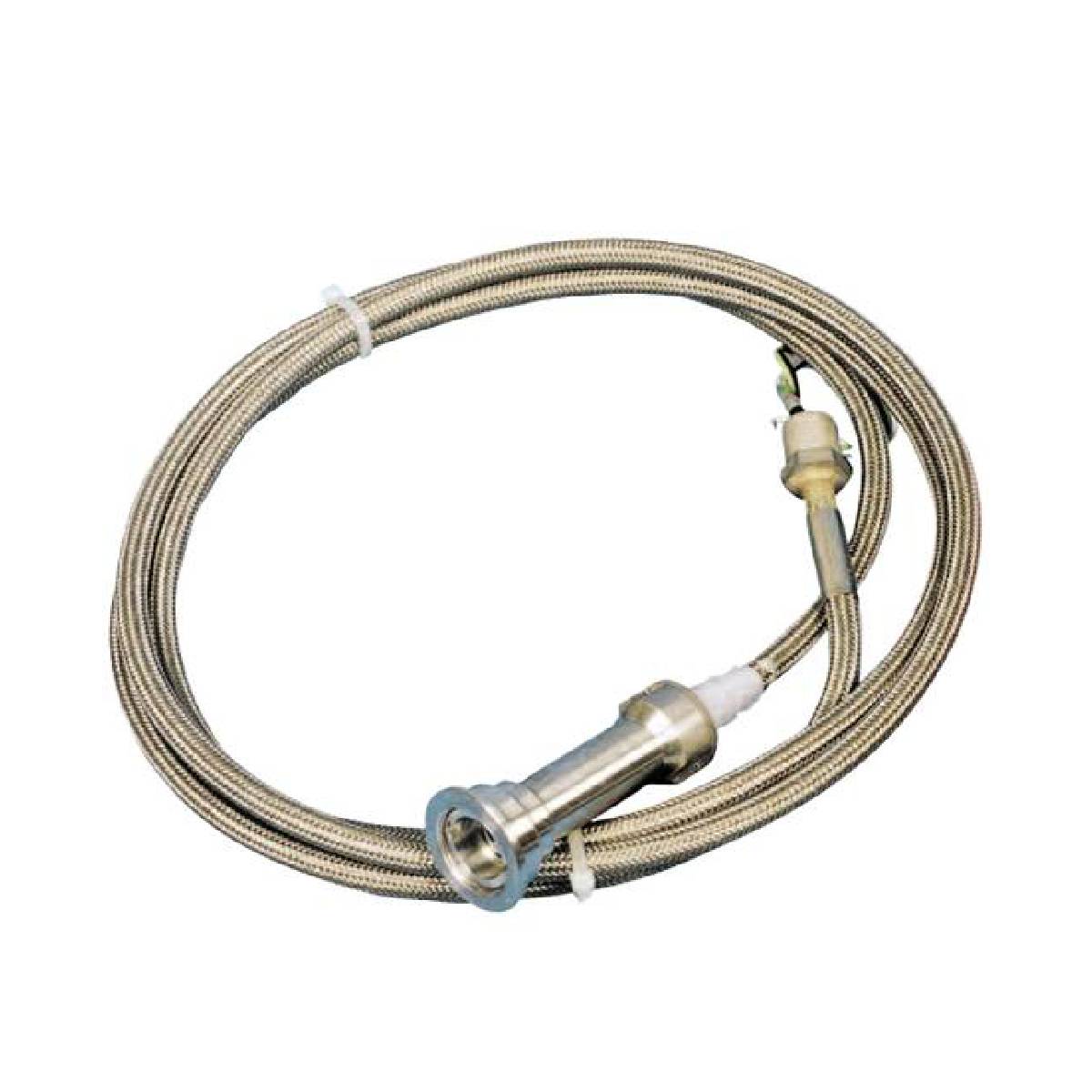

Detektor Api Turbin Gas Honeywell LG1093AC01 LG

Deskripsi

Honeywell LG1093AC01 adalah detektor nyala api radiasi ultraviolet (UV) yang dirancang untuk sistem pemantauan nyala api turbin gas. Unit ini mendeteksi radiasi UV yang dipancarkan oleh nyala api hidrokarbon dan mengirimkan sinyal kecepatan tinggi untuk menunjukkan kondisi ada nyala api atau tidak. Menggunakan sensor fototube tipe Geiger Mueller, detektor ini tahan terhadap sinar matahari dan radiasi benda hitam. Produk ini banyak digunakan pada turbin gas General Electric dan lisensinya untuk pembangkit listrik dan operasi kompresor, memberikan sensitivitas tinggi dengan waktu respons khas 0,1 detik untuk keberadaan nyala api.

Fitur

• Sensor fototube tipe Geiger Mueller yang mendeteksi radiasi UV dalam rentang spektral 180 hingga 260 nm
• Desain tahan sinar matahari yang toleran terhadap radiasi benda hitam
• Sensitivitas tinggi dengan waktu respons keberadaan nyala api khas 0,1 detik dan waktu respons kehilangan nyala api maksimum 0,2 detik
• Masa simpan dua tahun dan MTBF 10.000 jam
• Kemampuan transmisi sinyal jarak jauh dari sensor ke amplifier hingga 330 m (1000 kaki)
• Jendela pandang tertutup yang tahan tekanan hingga 428 mbar (6,3 psi)
• Kabel berlapis baja 2-konduktor terintegrasi sepanjang 9 ft (2,7 m)

Aplikasi

• Turbin gas berat General Electric (dan lisensi GE)
• Pemantauan nyala api turbin gas untuk pembangkit listrik
• Instalasi turbin gas pada kompresor industri

Spesifikasi Teknis

Panduan Instalasi

• Kecocokan Amplifier: Output perangkat keras dirancang khusus untuk koneksi ke modul amplifier seri Honeywell EG1033 (EG1033AA, EG1033AB, EG1033AC).
• Pemasangan Kabel dan Jarak: Pastikan pengaturan kabel berlapis baja 2-konduktor terpasang dengan benar. Jarak antara sensor dan amplifier dapat mencapai 330 m (1000 kaki).
• Rating Tekanan: Pastikan kondisi proses pada antarmuka pandang tidak melebihi rating jendela sebesar 428 mbar (6,3 psi).
• Pemasangan di Area Berbahaya: Patuhi semua kode lokal dan batasan klasifikasi area saat memasang di lingkungan yang diklasifikasikan sebagai eksplosif.
• Catatan Pengecualian Low-NOx: Detektor seri LG1093 standar mungkin tidak berfungsi sesuai harapan pada turbin gas GE/NP DLE (Dry Low NOx); aplikasi ini memerlukan varian khusus yang telah dipilih sebelumnya.

Kepatuhan dan Sertifikasi

• CE / ATEX: EEx d IIA T3 atau EEx d IIC T3, Zona 1 dan 2 (Direktif 94/9/EC, EMC 89/336/EEC, LVD 73/23/EEC)
• Factory Mutual (FM): Kelas I, Div 1 dan 2, Grup B, C, dan D
