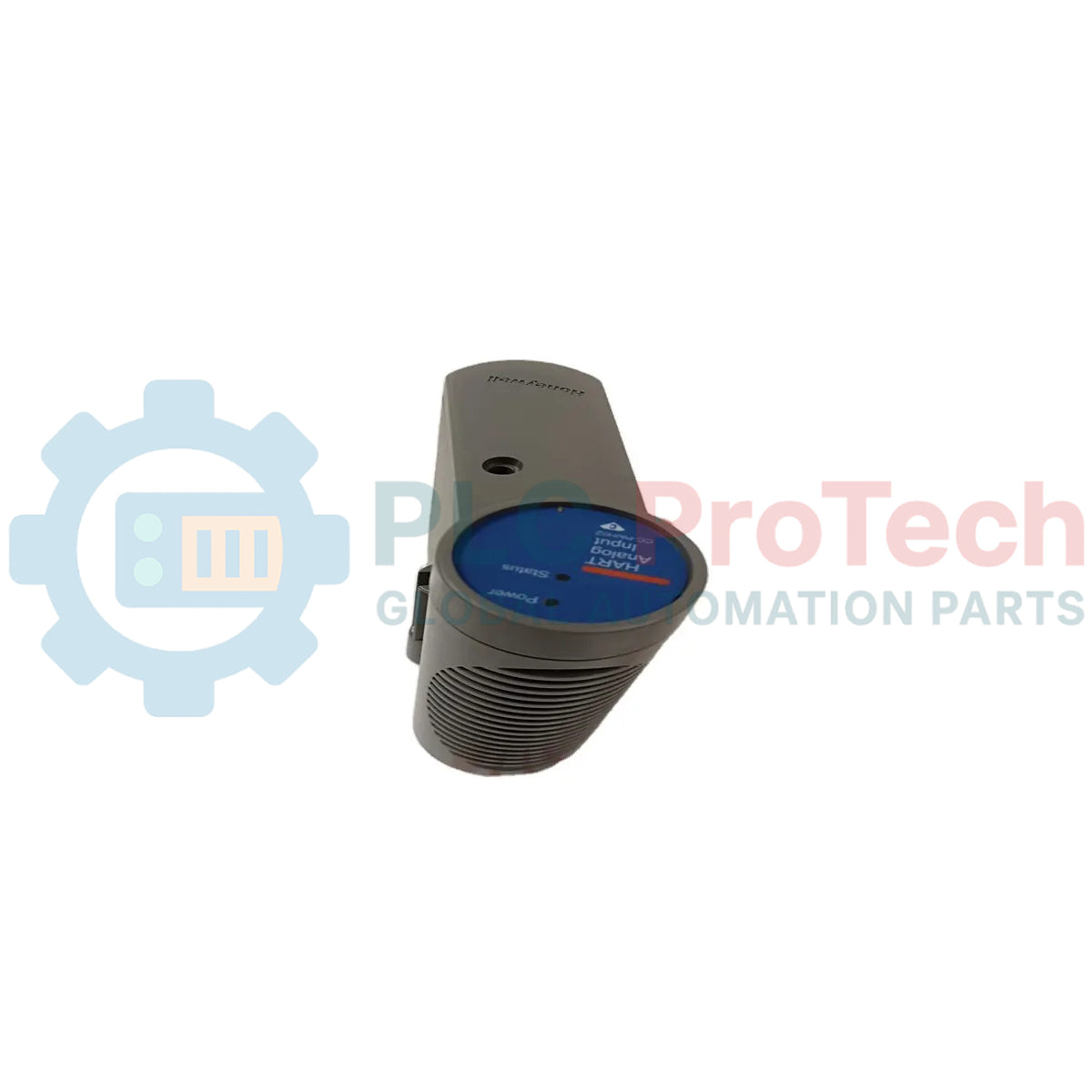

Modul Input Analog Honeywell Seri 8 8C-PAIHA1 dengan HART

Ikhtisar Produk

Honeywell 8C-PAIHA1 (8CPAIHA1) adalah modul Input Analog berdensitas tinggi yang dilengkapi komunikasi HART terintegrasi, yang dirancang khusus untuk platform I/O Experion PKS Series 8. Modul ini merupakan komponen penting untuk pengendalian proses industri modern, dengan dukungan terhadap 16 kanal sinyal analog single-ended. Dengan menggabungkan akuisisi data standar 4–20 mA dan protokol Highway Addressable Remote Transducer (HART), 8C-PAIHA1 memungkinkan DCS mengakses diagnostik perangkat lapangan tingkat lanjut, variabel sekunder, dan data konfigurasi secara langsung melalui bus I/O. Faktor bentuk "Series 8" direkayasa untuk pemasangan vertikal, sehingga mengoptimalkan aliran udara dalam kabinet dan menyediakan jejak pemasangan yang ringkas untuk penerapan berskala besar di kilang minyak, pabrik kimia, dan fasilitas pembangkit listrik.

Konfigurasi Teknis

8C-PAIHA1 dibuat untuk aplikasi kritis dengan keandalan tinggi, dengan fokus pada integritas data dan kemudahan pemeliharaan.

• Arsitektur Single-Ended: Mengoptimalkan kepadatan kanal dengan menggunakan jalur balik bersama, sehingga memungkinkan 16 input berpresisi tinggi dalam satu modul ramping.

• HART Pass-Through: Setiap kanal mendukung komunikasi digital dua arah, yang memungkinkan integrasi tanpa hambatan dengan Asset Management Systems (AMS) untuk pemeliharaan prediktif.

• Faktor Bentuk Series 8: Memiliki desain "plug-in" vertikal unik yang terhubung ke Input Output Termination Assembly (IOTA) khusus.

• Isolasi Galvanik: Memberikan perlindungan kuat antara sinyal sisi lapangan dan I/O Link internal, mencegah loop ground serta melindungi pengendali C300.

• Filter Cerdas: Mengintegrasikan penyaringan digital tingkat lanjut untuk menolak interferensi listrik 50/60 Hz, sehingga memastikan pembacaan stabil bahkan di lingkungan industri dengan gangguan listrik tinggi.

Spesifikasi Teknis

Tanya Jawab Teknis

Apakah 8C-PAIHA1 mendukung catu daya untuk transmitter 2-kawat?

Ya. Jika dipasangkan dengan IOTA (Input Output Termination Assembly) yang tepat, modul ini menyediakan daya loop yang diperlukan untuk mengaktifkan transmitter lapangan 2-kawat standar.

Apa manfaat Pelapisan Konformal G3 pada modul ini?

Modul Honeywell Series 8 biasanya dilengkapi pelapisan G3 sebagai standar untuk melindungi sirkuit internal dari korosi yang disebabkan oleh atmosfer kimia yang keras (seperti $H_2S$ atau $SO_2$ yang ditemukan di kilang).

Apakah saya dapat mengganti modul ini saat sistem sedang berjalan?

Ya. 8C-PAIHA1 mendukung "Hot-Swapping" (Pelepasan dan Pemasangan Saat Bertegangan), sehingga pemeliharaan dapat dilakukan tanpa mengganggu pengendalian modul lain pada I/O Link yang sama.

Panduan Rekayasa & Pemasangan

• Kompatibilitas IOTA: 8C-PAIHA1 harus dipasang pada IOTA Series 8 yang kompatibel (misalnya, 8C-TAIXA1 atau 8C-TAIXB1). Pastikan IOTA di-grounding dengan benar ke batang pembumian instrumen kabinet untuk mempertahankan resolusi sinyal 16-bit dan kestabilan komunikasi HART.

• Perhatian Pengkabelan Single-Ended: Karena merupakan modul single-ended, semua 16 kanal menggunakan jalur balik bersama. Sangat penting untuk memastikan perangkat lapangan tidak memiliki potensial ground yang saling bertentangan, karena hal ini dapat menimbulkan kesalahan pengukuran atau sinyal "hantu" di beberapa kanal.

• Pelepasan Panas: Modul Series 8 dirancang dalam orientasi vertikal untuk memfasilitasi konveksi alami. Jangan menghalangi slot ventilasi pada IOTA atau rumah modul. Pertahankan jarak yang direkomendasikan produsen di antara baris I/O untuk mencegah penurunan peringkat termal pada suhu lingkungan di atas 60 Celsius.
