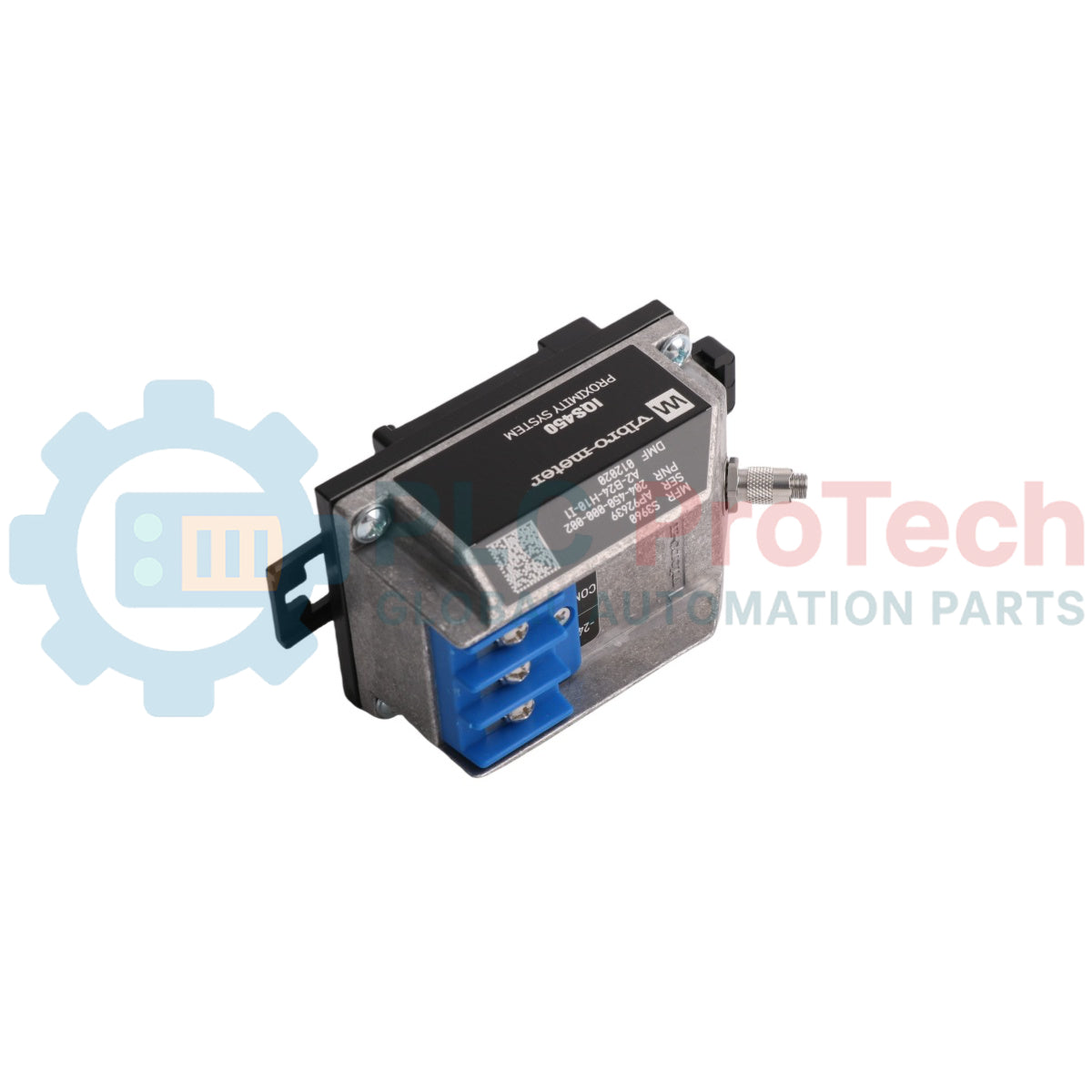

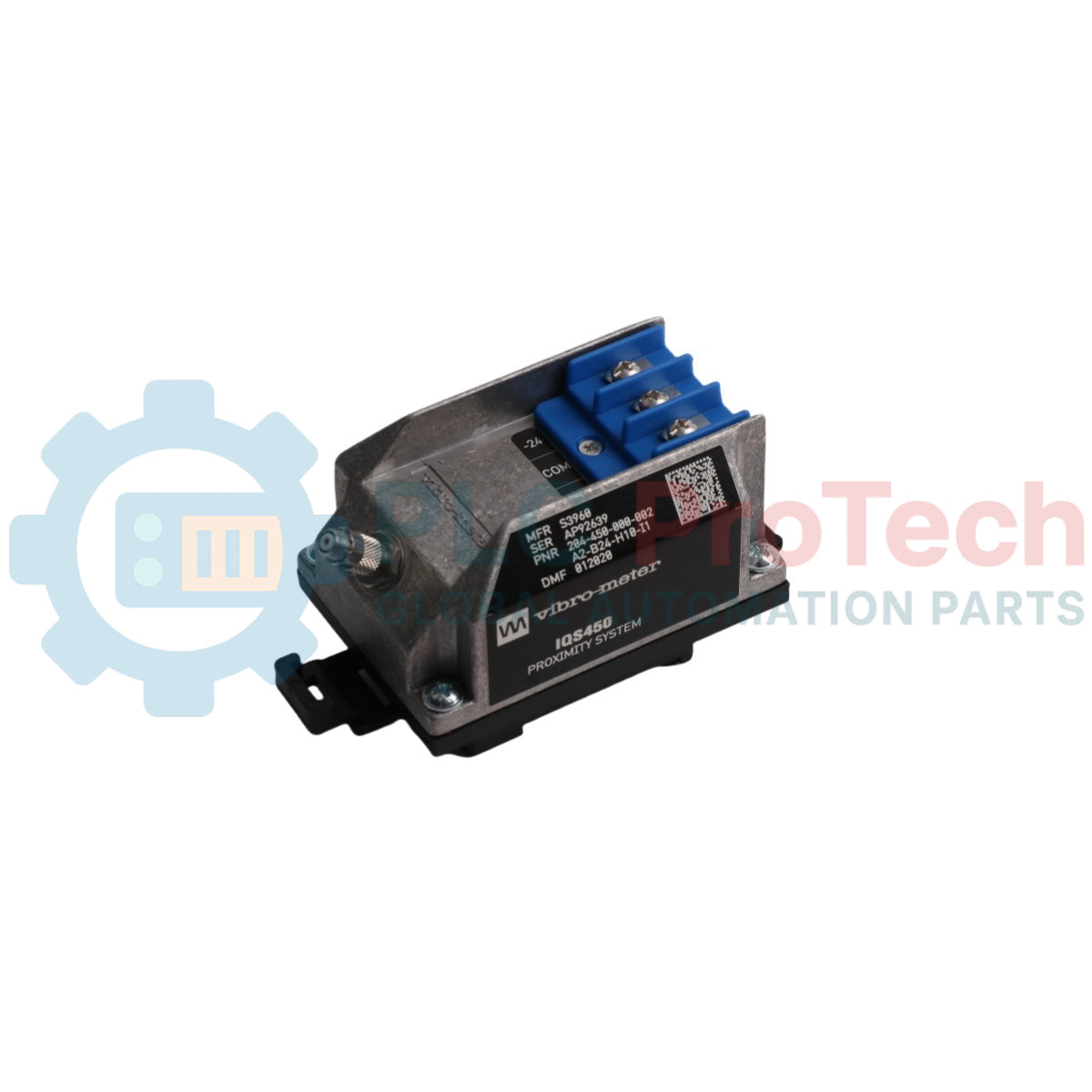

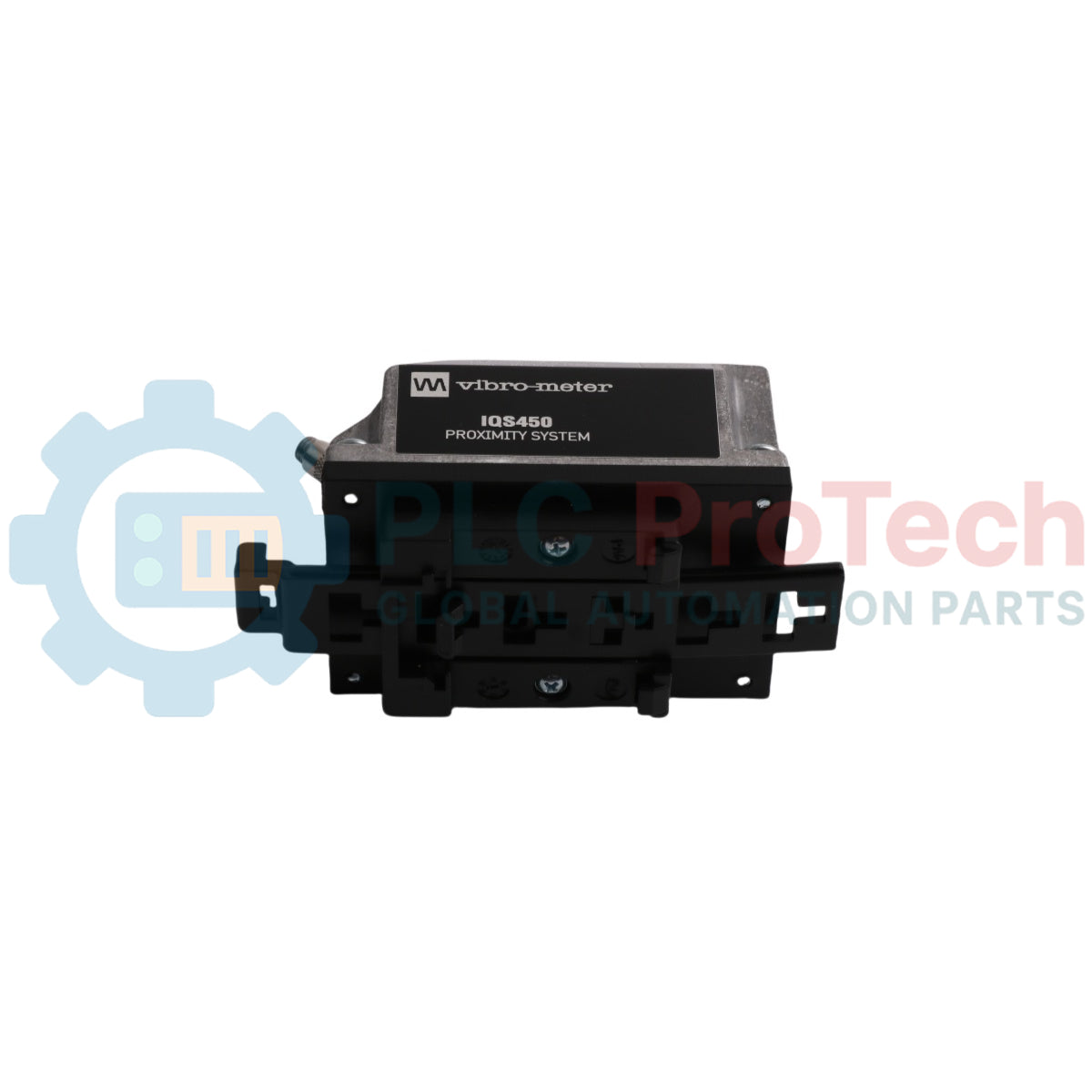

IQS 450 (204-450-000-002) Vibro-Meter Pengondisi Sinyal & Antarmuka S3960

Ikhtisar Produk

 IQS 450 (204-450-000-002) adalah pengondisi sinyal berpresisi tinggi yang menjadi penghubung penting dalam rantai pengukuran arus eddy Vibro-Meter. Perangkat ini bekerja bersama transduser kedekatan seri TQ (seperti TQ 402 atau TQ 412) untuk menyediakan pemantauan perpindahan dan getaran tanpa kontak yang akurat. Jika dipasangkan dengan S3960 (yang sering dirujuk silang dengan seri GSI 127), sistem memperoleh pemisahan galvanis, sehingga data getaran frekuensi tinggi dapat dikirim ke ruang kontrol tanpa gangguan dari loop arde atau derau listrik.

Konfigurasi Teknis

Konfigurasi 204-450-000-002 dioptimalkan untuk aplikasi industri berperforma tinggi dan menyediakan keluaran standar untuk sistem perlindungan mesin seperti VM600.

• Prinsip Arus Eddy: IQS 450 menggerakkan kumparan sensor transduser dengan sinyal pembawa berfrekuensi tinggi dan mendemodulasi sinyal balik menjadi keluaran analog presisi yang sebanding dengan celah.

• Kompensasi Suhu Aktif: Rangkaian terintegrasi menetralkan pengaruh fluktuasi suhu lingkungan, sehingga mencegah "drift termal" menyebabkan alarm getaran palsu.

• Pencocokan Panjang Sistem: Model ini dikalibrasi untuk Panjang Sistem Total (TSL) tertentu, sehingga memastikan linearitas pada rangkaian transduser dan kabel ekstensi.

• Antarmuka Galvanis (S3960/GSI127): S3960 menyediakan isolasi 3-arah (input, output, dan daya), yang melindungi elektronik rak VM600 dari transien sisi lapangan dan lonjakan tegangan.

Spesifikasi Teknis

Tanya Jawab Teknis

Apa peran S3960 dalam rantai pengukuran ini?

 S3960 (atau GSI 127) berfungsi sebagai "Peralatan Terkait". Perangkat ini tetap berada di area aman (kabinet kontrol) dan menyediakan daya yang aman secara intrinsik ke IQS 450 di lapangan, sekaligus mengembalikan sinyal getaran dengan fidelitas tinggi. Perangkat ini sangat penting untuk menghilangkan loop arde di pabrik industri berskala besar.

Bagaimana cara mengatasi gangguan "Sensor OK" pada IQS 450?

Periksa tegangan bias DC (Tegangan Celah) pada keluaran IQS 450. Jika tegangannya 0 V atau berada pada batas catu daya (-24 V), kemungkinan terdapat rangkaian terbuka atau hubung singkat pada kabel koaksial atau ujung transduser. Celah "tengah rentang" yang normal biasanya menunjukkan sekitar -10 VDC.

Bisakah saya mengganti IQS 450 tanpa mengkalibrasi ulang probe?

Ya. Sistem kedekatan Vibro-Meter dirancang dengan komponen yang dapat dipertukarkan. Selama pengganti IQS 450 memiliki Panjang Sistem Total yang sama (misalnya 5 m atau 10 m) dan jenis transduser yang sama, sistem tetap terkalibrasi.

Panduan Rekayasa & Instalasi

• Konsistensi TSL: Pastikan panjang gabungan kabel transduser dan kabel ekstensi EA 402 sesuai dengan kalibrasi IQS 450. Penggunaan kabel 5 m pada pengondisi yang dikalibrasi untuk 10 m akan menghasilkan kesalahan sensitivitas sebesar 50%.

• Keutuhan Konektor: Konektor koaksial mini sensitif terhadap kelembapan dan kotoran. Gunakan konektor pengunci otomatis dan pastikan konektor dikencangkan dengan tangan hingga terasa bunyi "klik" untuk mempertahankan pelindung sinyal.

• Strategi Pembumian: Rel DIN untuk IQS 450 dan S3960 harus dihubungkan ke pembumian instrumen dengan integritas tinggi. Pelindung kabel dari lapangan harus diakhiri hanya pada sisi pengondisi sinyal untuk mencegah loop arde.

Keunggulan Rekayasa

Kombinasi IQS 450 / S3960 lebih disukai karena Lebar Pita Frekuensi yang luas. Berbeda dari sensor industri standar, sistem ini mempertahankan akurasi fase hingga 20 kHz. Hal ini penting untuk "Analisis Orbit" dan "Plot Bode" yang digunakan teknisi diagnostik untuk mengidentifikasi gangguan turbin tertentu seperti gesekan poros, pusaran oli, atau ketidakselarasan. Rumah aluminium yang kokoh dan elektronik yang dienkapsulasi memastikan sistem tetap stabil di lingkungan dengan getaran tinggi dan EMI tinggi yang umum ditemukan di ruang turbin.
