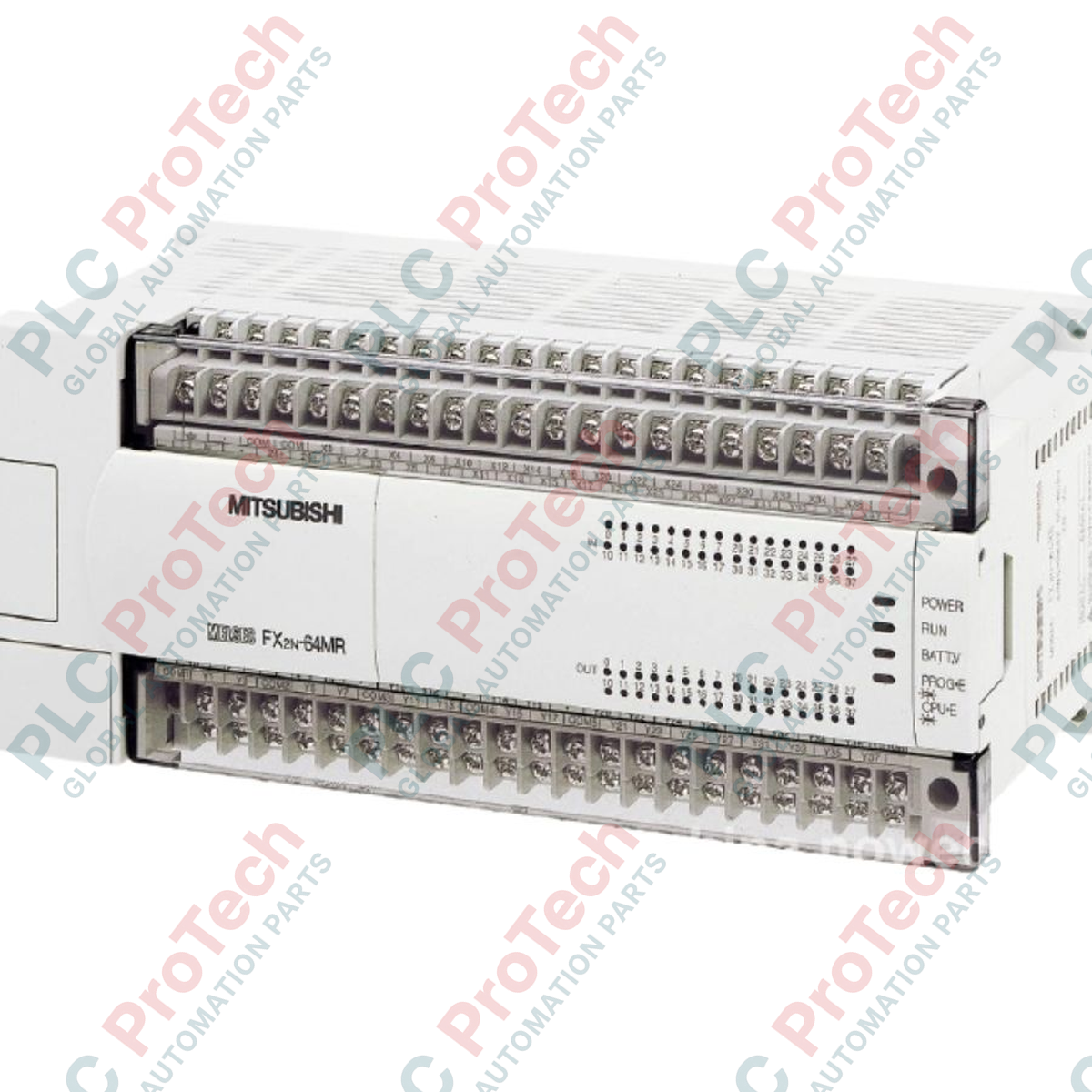

Unit Dasar Seri FX2N Mitsubishi Electric FX2N-64MR-DS

Deskripsi

Menjalankan logika kontrol sekuensial yang kompleks di lingkungan industri yang tangguh merupakan peran utama Mitsubishi Electric FX2N-64MR-DS, yaitu unit dasar pengendali logika terprogram bertenaga DC dengan kepadatan tinggi. Dirancang untuk menangani tugas otomasi lokal yang intensif, pengendali ini mengintegrasikan 32 input digital (24V DC) dan 32 output relai dalam faktor bentuk yang sangat ringkas. Beroperasi dengan sumber daya nominal 24V DC, unit dasar ini dioptimalkan untuk panel lapangan, instalasi jarak jauh, serta sistem daya bergerak atau cadangan ketika jaringan listrik AC standar tidak tersedia. Arsitektur internalnya mendukung eksekusi instruksi cepat dan dapat diperluas sepenuhnya dengan blok fungsi khusus, konverter analog, serta modul komunikasi jaringan dari ekosistem MELSEC FX2N.

Fitur

• Input Sink/Source Serbaguna: Terminal input 24V DC yang fleksibel dapat dikonfigurasi sebagai kabel sink atau source agar sesuai dengan topologi sensor lapangan yang ada.
• Output Relai Arus Tinggi: Menyediakan 32 kontak relai tangguh yang mampu mengalihkan hingga 2A per titik, cocok untuk menggerakkan langsung katup solenoida, kontaktor, dan indikator.
• Desain Bertenaga DC: Beroperasi dengan input 24V DC yang stabil, sehingga ideal untuk panel listrik bertenaga surya, didukung baterai, atau berstandar kelautan.
• Arsitektur yang Dapat Diskalakan: Koneksi bus bawaan memungkinkan penskalaan yang lancar dengan antarmuka input/output analog, kontrol posisi, dan sensor suhu seri FX.
• Memori EEPROM Terintegrasi: Kapasitas internal besar mendukung hingga 16.000 langkah memori pemrograman PLC dengan penyimpanan aman tanpa perawatan.

Aplikasi

• Stasiun pemantauan air dan air limbah jarak jauh yang beroperasi dengan sistem susunan surya 24V DC.
• Peralatan pabrik industri bergerak, derek, dan mesin transportasi tambahan tugas berat.
• Pelacakan konveyor, penyortiran berkecepatan tinggi, dan pengemasan material otomatis.
• Panel listrik tertutup yang memerlukan emisi termal minimal dan jejak keselamatan tegangan yang lebih rendah.

Spesifikasi Teknis

Koneksi dan Antarmuka

Wawasan Teknik Empiris

Model Alternatif & Kompatibilitas

Unit dasar FX2N-64MR-DS menggunakan catu daya input 24V DC, yang sangat berbeda dari versi FX2N-64MR-ES/UL yang beroperasi pada 100-240V AC standar. Pastikan panel kontrol telah dipra-kabel dengan benar untuk distribusi DC sebelum memasang unit secara langsung. Meskipun program seri FX2N lama dapat diunggah dan diintegrasikan langsung melalui adaptor pemrograman RS-422 standar, modernisasi instalasi ke seri FX3U atau FX5U yang lebih baru memerlukan verifikasi peta I/O secara sistematis dan konversi kompilasi program tingkat proyek dalam perangkat lunak GX Works2 atau GX Works3.

Kesalahan Penerapan & Catatan Teknik

Berbeda dari model bertenaga AC, unit dasar FX2N-64MR-DS bertenaga DC tidak memiliki terminal output sensor tambahan 24V DC. Perancang sistem harus menyediakan blok distribusi daya eksternal khusus atau catu daya untuk memasok tegangan operasional bagi transmitter lapangan pasif, sakelar batas, dan fotocell. Selain itu, saat mengendalikan beban induktif tinggi seperti starter motor bertenaga DC atau solenoida melalui relai internal, perlindungan terhadap back-EMF (dioda flyback yang dipasang paralel pada beban) harus diterapkan untuk mempertahankan masa pakai kontak terminal dan mencegah interferensi derau frekuensi tinggi.

Tips Commissioning & Pengkabelan

Untuk mengonfigurasi input sebagai tipe sink (NPN), hubungkan terminal 'S/S' langsung ke terminal catu daya eksternal 24V DC. Sebaliknya, untuk konfigurasi input tipe source (PNP), hubungkan terminal 'S/S' langsung ke terminal referensi 0V. Untuk modul analog kritis yang ditempatkan pada bus ekspansi FX, pastikan pembumian fungsional yang tepat dengan menghubungkan terminal PE pengontrol ke bus pembumian utama menggunakan kabel 14 AWG sependek mungkin.
