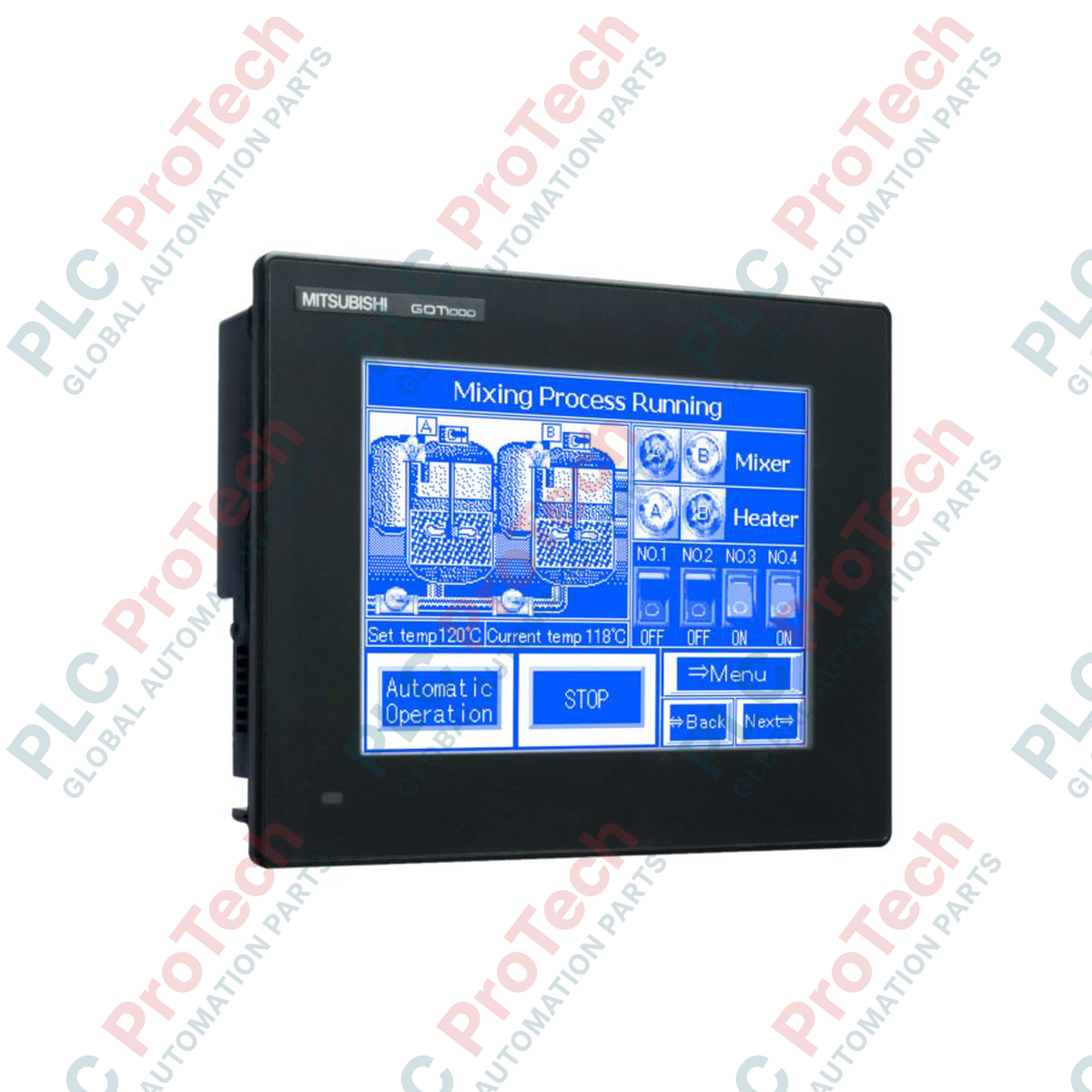

Terminal Layar Sentuh HMI GOT1000 Mitsubishi Electric GT1050-QBBD-C

SKU GT1050-QBBD-C

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Mitsubishi Electric
Nomor Produk: GT1050-QBBD-C
Negara asal:Amerika Serikat
Jenis Produk: Panel Layar Sentuh HMI
Pembayaran: T/T, Western Union
Berat: 8000g
Dimensi: 5.6cm x 16.4cm x 13.5cm (Tidak termasuk perlengkapan pemasangan) (Format horizontal)
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Dengan menyediakan visualisasi bagi operator dan kontrol tingkat mesin, Mitsubishi Electric GT1050-QBBD-C berfungsi sebagai antarmuka andal untuk lingkungan otomasi industri yang kompleks. Terminal layar monokrom 5.7 inci ini terintegrasi secara mulus dengan pengendali MELSEC dan PLC pihak ketiga, menawarkan ukuran ringkas tanpa mengorbankan kedalaman diagnostik atau kontrol operasional.

Fitur Utama

Layar STN Monokrom: Layar 5.7 inci berkontras tinggi dengan 16 tingkat abu-abu untuk menampilkan grafik dan teks dengan jelas.
Antarmuka Sentuh Resistif: Panel sentuh film resistif matriks yang mendukung hingga 50 tombol sentuh per layar untuk input operator yang presisi.
Perlindungan Lampu Latar Terintegrasi: Lampu latar tabung fluoresen katoda dingin (CCFL) dengan fitur deteksi pemadaman otomatis dan mode screensaver yang dapat dikonfigurasi untuk memperpanjang masa pakai.
Daya Tahan Industri: Konstruksi panel depan yang kokoh, dirancang untuk bertahan di lingkungan manufaktur yang keras.
Komunikasi Fleksibel: Antarmuka serial bawaan untuk koneksi langsung ke PLC dan pemrograman sistem.

Aplikasi

Lini perakitan otomotif dan stasiun kontrol konveyor.
Mesin pengemasan dan sistem pelabelan otomatis.
Fasilitas pengolahan air dan panel kontrol pompa lokal.
Pemantauan HVAC dan pengelolaan ruang lingkungan.

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	Mitsubishi Electric
Nomor Model	GT1050-QBBD-C
Seri	GOT1000
Jenis Layar	Kristal cair STN monokrom (putih/biru)
Ukuran Layar	5.7 inci (format horizontal)
Resolusi	320 x 240 titik
Dimensi Layar	115 mm (W) x 86 mm (H)
Warna Layar	Monokrom (putih/biru), 16 tingkat abu-abu
Lampu Latar	Tabung fluoresen katoda dingin (CCFL) dengan deteksi pemadaman
Jenis Panel Sentuh	Film resistif matriks
Tegangan Catu Daya	24VDC
Dimensi Eksternal	164 mm (W) x 135 mm (H) x 56 mm (D) (tidak termasuk perlengkapan pemasangan)
Berat	0.7 kg
Berat Pengiriman (Dihitung)	1.2 kg

Koneksi dan Antarmuka

Terminal / Port	Penetapan Fungsi
Terminal Daya	Koneksi 24VDC dan Ground Fungsional (FG)
Port RS-422	Koneksi langsung ke tautan host / port pemrograman PLC
Port RS-232	Komunikasi PC, unggah/unduh proyek, dan koneksi periferal

Wawasan Rekayasa Empiris

Model Alternatif & Kompatibilitas

GT1050-QBBD-C adalah HMI seri GOT1000 lama. Saat mengganti unit lama atau merencanakan migrasi sistem, perhatikan bahwa proyek layar yang dibuat di GT Designer2 atau GT Designer3 dapat dikonversi langsung ke seri GOT2000 yang lebih baru (seperti GT2105-QBD). Namun, dimensi lubang fisik dan kedalaman pemasangan sedikit berbeda antar generasi; verifikasi jarak bebas panel sebelum melakukan peningkatan perangkat keras.

Potensi Masalah Aplikasi & Catatan Rekayasa

Lampu latar CCFL pada unit ini terintegrasi dan tidak dapat diservis atau diganti oleh pengguna akhir. Untuk memaksimalkan masa pakai operasional layar, selalu atur timer "Screen Saving / Backlight Off" di menu utilitas sistem. Di lingkungan bersuhu rendah (mendekati 0 degC), waktu respons kristal cair STN melambat, yang dapat menyebabkan ghosting sementara pada objek grafis yang bergerak cepat. Sesuaikan kontras layar melalui menu sistem untuk mengompensasi pergeseran termal.

Kiat Commissioning & Pengawatan

Pastikan terminal Functional Ground (FG) terhubung langsung ke titik pembumian kelas-D khusus (resistansi 100 ohm atau kurang). Mengoperasikan HMI tanpa sambungan pembumian yang baik dapat menyebabkan penumpukan derau kapasitif pada kisi sentuh resistif, yang mengakibatkan input sentuh palsu atau terputusnya komunikasi pada jalur serial RS-422. Rutekan semua kabel komunikasi serial melalui konduit logam yang dibumikan secara terpisah, jauh dari kabel motor AC berarus tinggi.

Panduan Pemasangan

PERINGATAN PENTING: Putuskan semua sumber daya listrik sebelum melakukan pemasangan fisik, pemasangan dudukan, atau pengawatan HMI ini. Pastikan catu daya 24VDC benar-benar tidak bertegangan. Kegagalan mengisolasi daya dapat menyebabkan kerusakan permanen pada transceiver komunikasi internal atau sengatan listrik pada personel.

1

Siapkan lubang panel sesuai dimensi standar (153 mm x 121 mm). Pastikan permukaan pemasangan rata dan bebas dari geram agar tingkat perlindungan terhadap masuknya benda asing pada panel depan tetap terjaga.

2

Masukkan HMI melalui bagian depan lubang panel, dan pastikan gasket paking kedap air terpasang dengan benar pada alurnya.

3

Kencangkan unit dari bagian belakang menggunakan perlengkapan pemasangan yang disediakan. Kencangkan sekrup pemasangan secara merata hingga torsi yang ditentukan (0.20 hingga 0.25 N-m) untuk mencegah bezel depan melengkung.

4

Hubungkan jalur catu daya 24VDC ke blok terminal dengan memastikan polaritas yang benar. Hubungkan terminal FG ke bus pembumian panel.

FAQ

Apakah lampu latar pada GT1050-QBBD-C dapat diganti oleh pengguna?

Tidak, lampu latar CCFL pada model ini terintegrasi dan tidak dapat diganti oleh pengguna. Untuk memperpanjang masa operasionalnya, konfigurasikan fungsi pemadaman lampu latar otomatis di pengaturan utilitas sistem.

Perangkat lunak pemrograman apa yang diperlukan untuk mengonfigurasi HMI ini?

Unit ini diprogram menggunakan paket perangkat lunak GT Works3 (GT Designer3) dari Mitsubishi Electric.

Bagaimana cara mengatasi ketidakselarasan layar sentuh pada unit ini?

Akses menu utilitas dengan menekan sudut kiri atas dan kanan atas layar secara bersamaan saat penyalaan, lalu pilih opsi kalibrasi sentuh untuk menyelaraskan kembali matriks resistif.
