Deskripsi

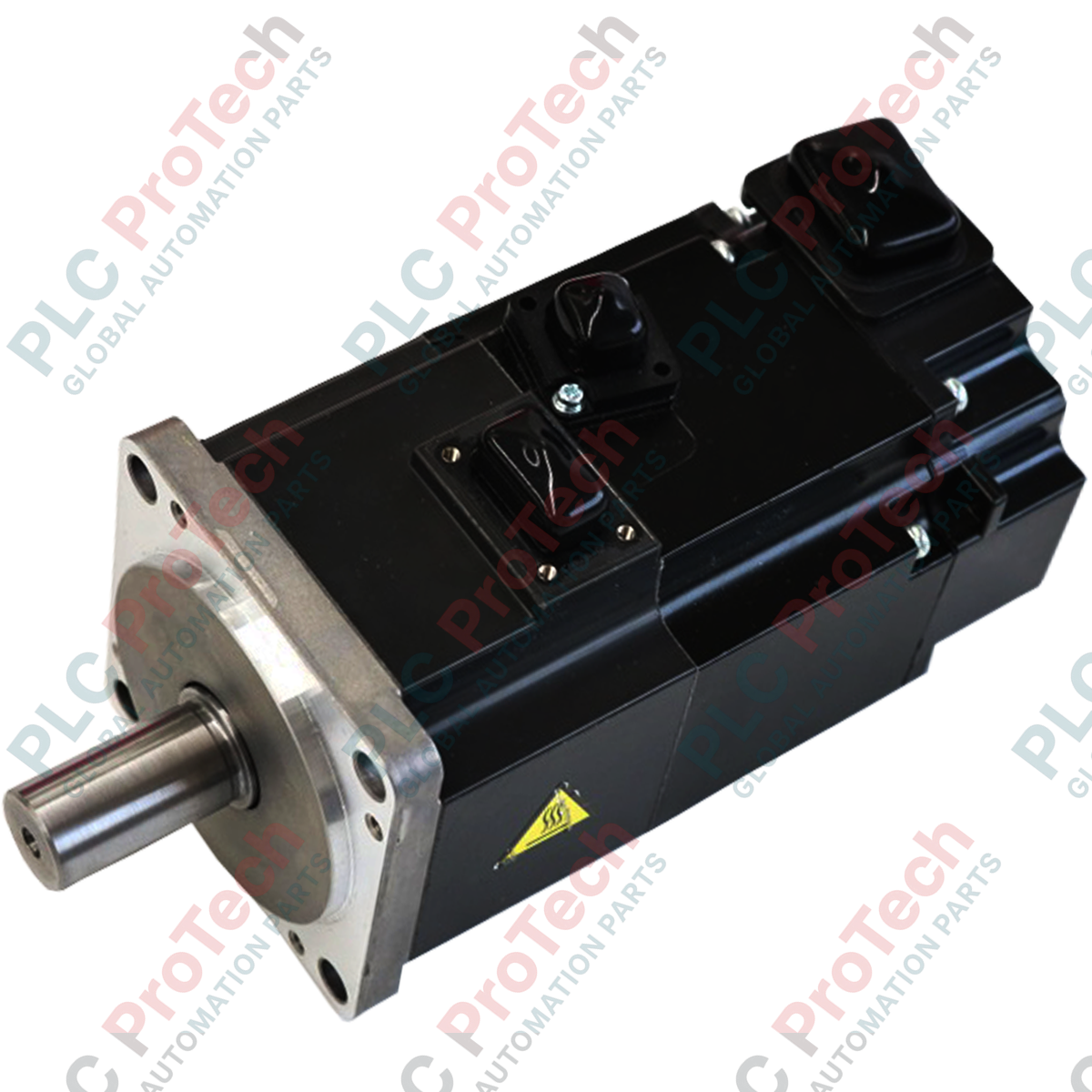

Dirancang untuk kontrol gerak industri presisi tinggi, motor servo rotari inersia rendah HG-KR43B beroperasi dalam ekosistem seri MELSERVO-J4 Mitsubishi Electric. Motor ini dirancang untuk profil aplikasi yang memerlukan akselerasi cepat, deselerasi singkat, dan siklus pemosisian frekuensi tinggi. Beroperasi dengan catu daya kelas 200 V, unit ini menghasilkan keluaran torsi yang stabil dan dioptimalkan untuk lini manufaktur otomatis modern.
Loop umpan balik digerakkan oleh encoder 22-bit beresolusi tinggi terintegrasi, sehingga menghasilkan akurasi pemosisian luar biasa hingga lebih dari empat juta pulsa per putaran. Untuk mendukung beragam skema kontrol, motor ini sepenuhnya kompatibel dengan berbagai variasi amplifier servo, serta mendukung antarmuka jaringan CC-Link IE Field, jaringan gerak SSCNET/H, dan antarmuka pulsa/analog serbaguna standar.
Fitur
- Konstruksi rotor inersia rendah yang dioptimalkan untuk siklus dinamis dengan siklus kerja tinggi.
- Encoder absolut/inkremental 22-bit bawaan yang menghasilkan 4.194.304 pulsa per putaran.
- Perlindungan terhadap debu dan percikan cairan dengan rating IP65 (tidak termasuk bagian tembus poros).
- Kelas termal 130 (B) untuk insulasi yang andal dalam pelepasan panas.
- Desain ringkas dengan rem elektromagnetik terintegrasi untuk menahan poros dengan aman.
Aplikasi
- Sistem pengemasan dan pengisian berkecepatan tinggi
- Mesin perakitan semikonduktor dan elektronik
- Sistem penanganan material dan robot pemindah-pilih
- Meja pemosisian multi-sumbu X-Y
- Mesin pengolahan tekstil
Spesifikasi Teknis
| Produsen |
Mitsubishi Electric |
| Model / Nomor Komponen |
HG-KR43B |
| Seri |
MELSERVO-J4 |
| Kelas Tegangan |
200 V AC |
| Kapasitas Catu Daya |
0.9 kVA |
| Daya Keluaran Terukur |
0.4 kW (400 W) |
| Torsi Terukur |
1.3 N m |
| Torsi Maksimum |
4.5 N m |
| Kecepatan Terukur |
3000 r/min |
| Kecepatan Putar Maksimum |
6000 r/min |
| Kecepatan Sesaat yang Diizinkan |
6900 r/min |
| Arus Terukur |
2.6 A |
| Arus Maksimum |
9.1 A |
| Momen Inersia (J) |
0.393 x 10^-4 kg m^2 |
| Rasio Inersia Beban yang Direkomendasikan |
25 kali atau kurang |
| Jenis Umpan Balik |
Encoder absolut/inkremental 22-bit (4,194,304 pulsa/putaran) |
| Peringkat Perlindungan |
IP65 (tidak termasuk bagian poros yang menembus) |
| Kelas Termal |
130 (B) |
| Beban Radial yang Diizinkan |
245 N |
| Beban Dorong yang Diizinkan |
98 N |
| Suhu Pengoperasian Ambien |
0 degC hingga 40 degC (tidak membeku) |
| Suhu Penyimpanan Ambien |
-15 degC hingga 70 degC (tidak membeku) |
| Kelembapan Pengoperasian/Penyimpanan Ambien |
Kelembapan relatif 80% / 90% atau kurang (tanpa kondensasi) |
| Massa |
1.8 kg |
Panduan Pemasangan
-
Penanganan Poros: Hindari benturan langsung atau guncangan radial berat pada poros saat memasang kopling untuk mencegah kerusakan pada cakram optik encoder beresolusi tinggi.
-
Keselarasan: Pastikan poros motor dan mesin yang digerakkan benar-benar konsentris. Ketidakselarasan yang melebihi spesifikasi akan memperpendek umur bantalan.
-
Perlindungan Lingkungan: Pasang motor di dalam ruangan, jauh dari paparan langsung gas korosif, kabut oli, atau debu konduktif. Pastikan titik masuk kabel tersegel dengan benar untuk mempertahankan peringkat IP65.
-
Posisi Pemasangan: Motor dapat dipasang secara horizontal, vertikal dengan poros menghadap ke atas, atau vertikal dengan poros menghadap ke bawah. Jika dipasang vertikal dengan poros menghadap ke bawah, lakukan tindakan yang sesuai untuk mencegah oli atau air menggenang di seal poros.
