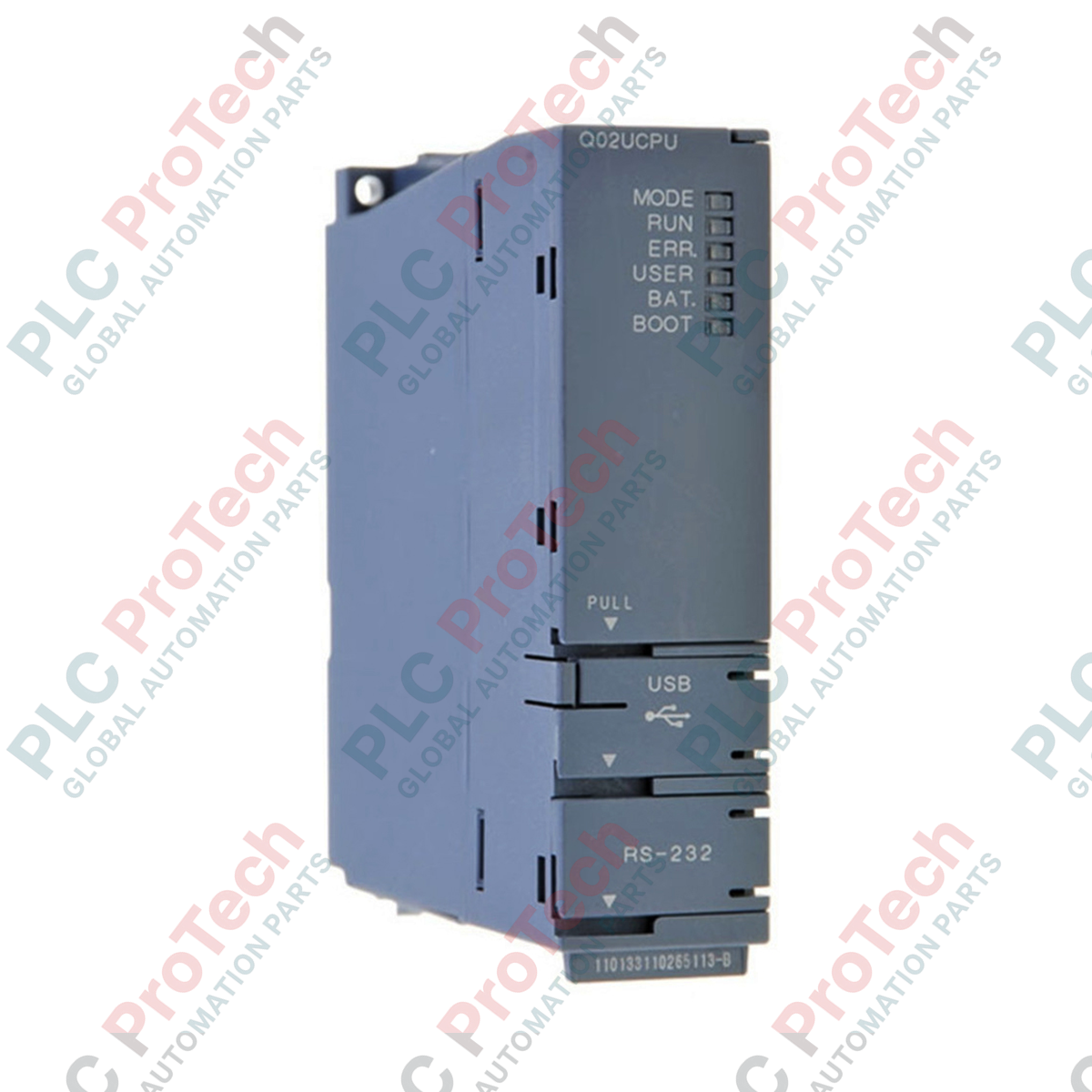

Modul CPU PLC Seri MELSEC Q Mitsubishi Electric Q02UCPU

SKU Q02UCPU

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Mitsubishi Electric
Nomor Produk: Q02UCPU
Negara asal:Amerika Serikat
Jenis Produk: Modul CPU PLC
Pembayaran: T/T, Western Union
Berat: 3000g
Dimensi: 120 mm x 110 mm x 40 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Dirancang untuk pengendalian sekuens berkecepatan tinggi dalam lingkungan industri yang menuntut, Mitsubishi Electric Q02UCPU berfungsi sebagai unit pemrosesan pusat yang sangat andal untuk platform otomasi Seri MELSEC Q. CPU Model Universal ini menghadirkan kecepatan eksekusi instruksi yang optimal dan kapasitas memori yang diperluas untuk menangani tugas otomasi yang kompleks, sehingga menjadi komponen utama dalam arsitektur pengendalian modular.

Fitur Utama

Pemrosesan Berkecepatan Tinggi: Mencapai kecepatan eksekusi instruksi dasar 40 nanodetik (instruksi LD), sehingga meminimalkan waktu siklus pemindaian.
Memori yang Diperluas: Memiliki kapasitas program 20k langkah (80 KB) serta struktur memori multi-port khusus.
Dua Port Komunikasi: Dilengkapi antarmuka USB (Mini-B) dan RS-232 bawaan untuk pemrograman langsung, diagnostik, dan koneksi periferal.
Arsitektur I/O yang Dapat Diskalakan: Mendukung hingga 2048 titik I/O lokal dan hingga 8192 titik I/O jarak jauh melalui koneksi jaringan.
Dukungan Multi-CPU: Kompatibel dengan konfigurasi multi-CPU, memungkinkan hingga empat CPU ditempatkan pada satu unit dasar seri Q untuk pemrosesan terdistribusi.

Aplikasi Industri

Lini perakitan otomotif dan sinkronisasi sel robotik.
Mesin pengemasan, pengisian, dan pelabelan berkecepatan tinggi.
Fasilitas pengolahan air dan pengendalian stasiun pompa terdistribusi.
Penanganan peralatan fabrikasi semikonduktor dan otomasi ruang bersih.

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	Mitsubishi Electric
Model	Q02UCPU
Seri	Seri MELSEC-Q (Model Universal)
Kapasitas Program	20k langkah (80 KB)
Kecepatan Instruksi LD	40 ns (0,04 mikrodetik)
Titik I/O Lokal	2048 titik
Total Titik I/O (Lokal + Jarak Jauh)	8192 titik
Konsumsi Arus Internal (5 VDC)	0,33 A
Antarmuka Komunikasi	USB (Mini-B), RS-232 (Mini-DIN 6-pin)
Jenis Memori	Flash ROM, SRAM (melalui kartu memori opsional)
Jenis Pemasangan	Pemasangan rak unit dasar
Negara Asal	Jepang
Berat Pengiriman (Dihitung)	0,35 kg
Dimensi Kemasan (Dihitung)	120 mm x 110 mm x 40 mm

Koneksi dan Antarmuka

Konektor / Port	Jenis Antarmuka	Fungsi / Penetapan
Port USB	Mini-B Female	Pemrograman, pemantauan, dan diagnostik berkecepatan tinggi melalui GX Works2 / GX Developer.
Port RS-232	Mini-DIN 6-pin	Koneksi serial untuk HMI, alat pemrograman lama, atau protokol komunikasi serial titik-ke-titik.

Wawasan Teknik Empiris

Model Alternatif & Kompatibilitas

Q02UCPU merupakan bagian dari jajaran Q-series "Universal", yang secara langsung menggantikan CPU "Basic" dan "High-Performance" yang lebih lama seperti Q02CPU. Perhatikan bahwa model Universal memerlukan unit dasar yang kompatibel dan siap untuk Universal (misalnya, Q33B-E, Q38DB) untuk menggunakan fitur lanjutan dan komunikasi bus berkecepatan tinggi. Pastikan perangkat lunak pemrograman Anda telah diperbarui ke GX Works2 atau GX Developer Versi 8.76D atau yang lebih baru untuk mendukung set instruksi Universal.

Kesalahan Umum Aplikasi & Catatan Teknik

Saat merancang sistem multi-CPU, hitung total konsumsi arus 5 VDC. Q02UCPU mengonsumsi 0,33 A secara internal. Jika dipasangkan dengan modul I/O berdensitas tinggi atau beberapa modul koprosesor, pastikan modul catu daya sistem (misalnya, Q61P atau Q62P) memiliki cadangan yang memadai untuk mencegah penurunan tegangan selama siklus pemrosesan puncak.

Tips Komisioning & Pengkabelan

Saat menggunakan antarmuka serial RS-232 di lingkungan yang bising secara elektrik (di dekat VFD atau kontaktor berdaya tinggi), selalu gunakan kabel serial berpelindung ganda. Hubungkan pelindung kabel ke terminal pembumian sasis PLC saja untuk mencegah loop pembumian yang dapat merusak paket data serial.

Panduan Pemasangan

PERINGATAN KRITIS

Selalu matikan sepenuhnya catu daya utama ke unit dasar sebelum memasang atau melepas modul CPU. Penggantian CPU saat sistem bertegangan dapat menyebabkan kerusakan permanen pada chip ASIC internal, merusak memori sistem, atau menyebabkan perilaku mesin yang tidak terduga.

1

Pastikan unit dasar terpasang dengan aman pada rel DIN atau pelat belakang panel kontrol dan dibumikan dengan benar.

2

Masukkan tonjolan pengencang modul bagian bawah Q02UCPU ke dalam lubang pemandu modul pada unit dasar.

3

Tekan bagian atas modul dengan kuat ke arah unit dasar hingga terpasang sepenuhnya pada konektor.

4

Kencangkan sekrup pengencang modul dengan torsi 0,36 hingga 0,48 N·m untuk memastikan kestabilan mekanis dan pembumian yang benar.

FAQ

Perangkat lunak apa yang diperlukan untuk memprogram Q02UCPU?

Modul ini diprogram menggunakan GX Works2 atau GX Developer dari Mitsubishi Electric (Versi 8.76D atau yang lebih baru). Koneksi dilakukan melalui port Mini-USB atau RS-232 bawaan.

Apakah Q02UCPU memiliki port Ethernet terintegrasi?

Tidak, Q02UCPU tidak memiliki port Ethernet bawaan. Perangkat ini mengandalkan USB dan RS-232 untuk komunikasi langsung. Untuk Ethernet bawaan, pertimbangkan model seperti Q02UDVCPU atau Q03UDECPU.

Berapa konsumsi arus internal modul CPU ini?

Q02UCPU menggunakan arus 0,33 A dari bus internal 5 VDC yang disuplai oleh modul catu daya unit dasar.

Bisakah saya menggunakan unit dasar seri Q yang lebih lama dengan CPU Universal ini?

CPU Universal memerlukan unit dasar yang kompatibel (seperti seri Q3_DB atau Q3_B) untuk memanfaatkan jalur komunikasi berkecepatan tinggi. Periksa nomor komponen unit dasar Anda untuk memastikan kompatibilitas sebelum pemasangan.
