Deskripsi

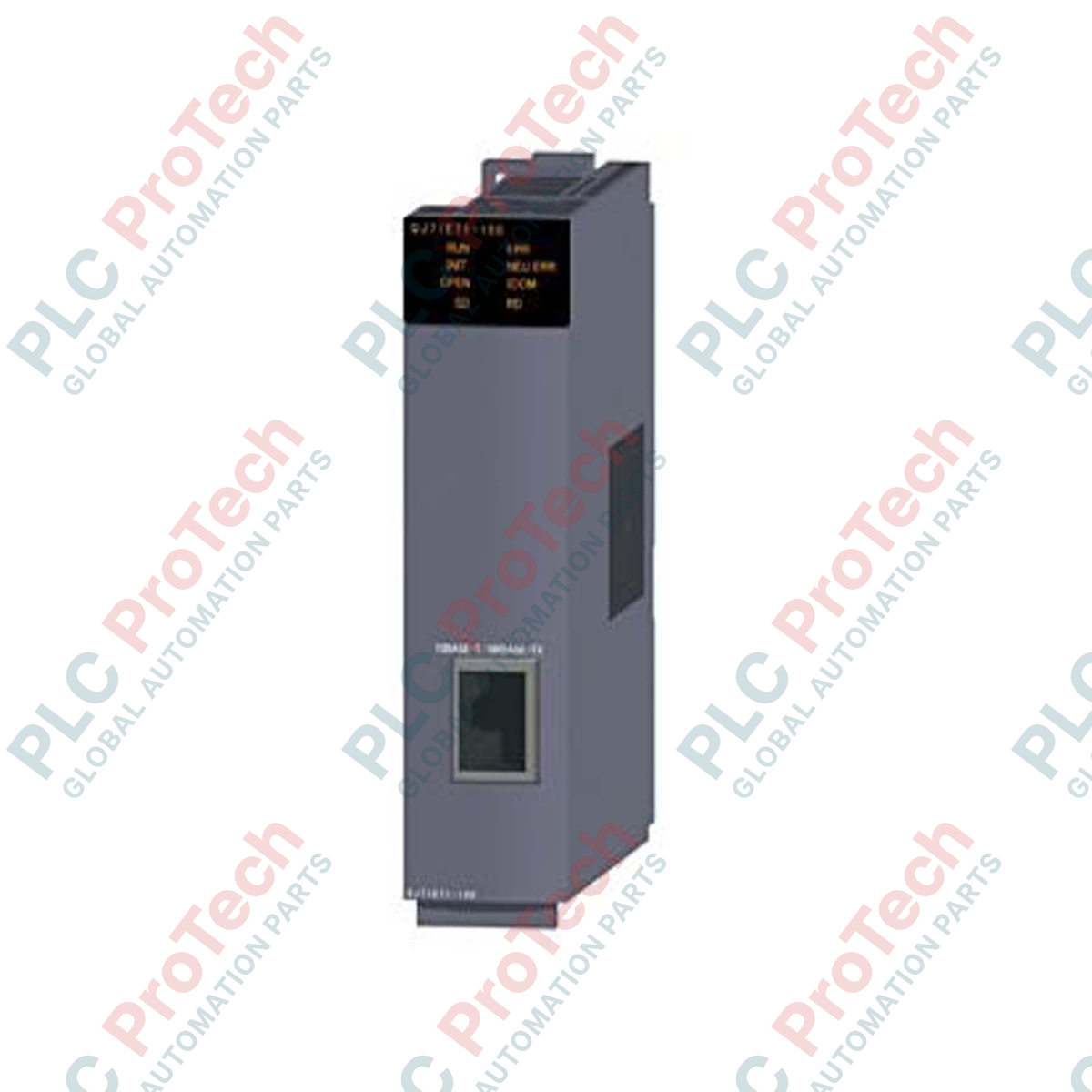

Dirancang untuk integrasi yang lancar dalam arsitektur kontrol Seri MELSEC Q, Mitsubishi Electric QJ71MT91 menyediakan komunikasi berbasis Ethernet yang andal dengan berfungsi sebagai antarmuka khusus antara PLC berperforma tinggi dan jaringan Modbus/TCP. Modul ini memungkinkan prosesor sistem MELSEC bertukar data secara efisien dengan perangkat pihak ketiga, instrumen, dan platform SCADA pengawasan melalui kerangka kerja TCP/IP standar. Dengan beroperasi secara lancar dalam kapasitas master maupun slave, modul ini menghilangkan kebutuhan akan konverter protokol yang mahal atau skrip komunikasi khusus dalam lingkungan multi-vendor.
Fitur Utama
- Fungsionalitas ganda mendukung eksekusi peran Master dan Slave secara bersamaan melalui jaringan.
- Utilitas komunikasi otomatis bawaan menyederhanakan pertukaran data tanpa pemrograman ladder berurutan yang rumit.
- Memori buffer berkapasitas tinggi menyediakan kapasitas penyimpanan yang andal untuk 4k kata data input dan output.
- Antarmuka lapisan fisik RJ45 standar mendukung arsitektur Ethernet industri.
- Integrasi langsung ke pelat dasar seri MELSEC Q, dengan daya yang diambil langsung dari sistem backplane.
Aplikasi
- Integrasi platform PLC dari berbagai vendor (misalnya, menghubungkan pengontrol Modicon atau Beckhoff dengan sistem MELSEC).
- Antarmuka jaringan SCADA dan HMI terdistribusi melalui jaringan area lokal perusahaan.
- Telemetri dan kontrol instrumen lapangan, meter daya, serta penggerak frekuensi variabel secara real-time melalui Modbus/TCP.
Spesifikasi Teknis
| Parameter |
Nilai / Spesifikasi |
| Produsen |
Mitsubishi Electric |
| Referensi Model |
QJ71MT91 |
| Jenis Produk |
Modul Antarmuka Modbus/TCP |
| Antarmuka Fisik |
Konektor RJ45 |
| Jumlah Koneksi Maksimum |
64 koneksi logis |
| Jumlah Maksimum Slave yang Didukung |
64 slave |
| Alokasi Memori Buffer (I/O) |
4k kata Input / 4k kata Output |
| Jumlah Instruksi Bersamaan Maksimum |
Hingga 8 instruksi aktif |
| Ukuran Payload Maksimum (per instruksi) |
253 byte |
| Titik I/O yang Digunakan |
32 titik (pada pelat dasar) |
| Konsumsi Arus Internal (5VDC) |
0.52A |
| Berat Modul |
0.11 kg |
| Berat Pengiriman (Dihitung) |
1.50 kg |
| Standar & Persetujuan |
UL, cUL, CE |
Wawasan Teknik Empiris
Model Alternatif & Kompatibilitas
QJ71MT91 adalah modul Modbus/TCP khusus yang menyediakan enkapsulasi TCP/IP native untuk protokol Modbus. Saat memigrasikan sistem lama dari arsitektur Modbus serial (RTU/ASCII) yang sebelumnya dikelola oleh modul QJ71C24N, QJ71MT91 menawarkan peningkatan ke Ethernet modern tanpa memerlukan perancangan ulang backplane yang signifikan. Modul ini memerlukan perangkat lunak utilitas GX Works2 atau GX Developer untuk pengaturan parameter modul dan pemetaan profil konfigurasi.
Kendala Aplikasi & Catatan Engineering
Sistem engineering yang menggabungkan beberapa modul dengan beban jaringan tinggi harus menghitung konsumsi arus backplane secara cermat. QJ71MT91 menarik arus cukup besar, yaitu 0.52A, dari jalur bus internal 5VDC. Selalu verifikasi bahwa modul catu daya Anda (misalnya, Q61P, Q63P) mampu menyediakan arus yang cukup untuk mencegah reset sistem atau gangguan komunikasi yang tidak dapat dijelaskan selama fase perutean paket yang padat.
Tips Commissioning & Pengkabelan
Untuk menjamin pengoperasian yang bersih dan mengisolasi jalur data industri dari derau elektromagnetik, pastikan semua kabel Ethernet yang tersambung dari port RJ45 modul menggunakan STP (Shielded Twisted Pair) kategori 5e/6. Pastikan pelindung kabel Ethernet fisik terhubung dengan benar ke titik ground panel kontrol. Jika mengakses modul melalui firewall, biarkan port Modbus/TCP standar 502 terbuka untuk lalu lintas protokol dua arah.
Panduan Instalasi
PERINGATAN KRITIS
Selalu isolasi semua catu daya fase yang menyuplai rak dan antarmuka kabel lapangan sebelum memasang, melepas, atau memasang kabel pada modul komunikasi jaringan apa pun. Kegagalan mematikan sepenuhnya panel industri yang aktif sebelum melakukan servis fisik dapat merusak komponen sirkuit backplane yang sensitif atau menyebabkan gangguan perangkat keras diagnostik secara langsung.
1
Pastikan rak dasar dan CPU di sebelahnya benar-benar dimatikan. Sejajarkan kait proyeksi bawah modul dengan hati-hati dengan slot pemandu bawah pada pelat dasar Seri Q.
2
Dorong modul ke depan dengan kuat ke konektor backplane hingga terpasang rata dengan modul di sebelahnya, lalu kencangkan dengan sekrup pengikat modul bagian atas jika diperlukan di lingkungan dengan getaran tinggi.
3
Masukkan konektor RJ45 berpelindung ke port antarmuka depan hingga tab pengunci berbunyi klik dan terpasang dengan aman, serta pastikan jalur drop fisik tidak melebihi batas jarak maksimum antar-node lokal.
