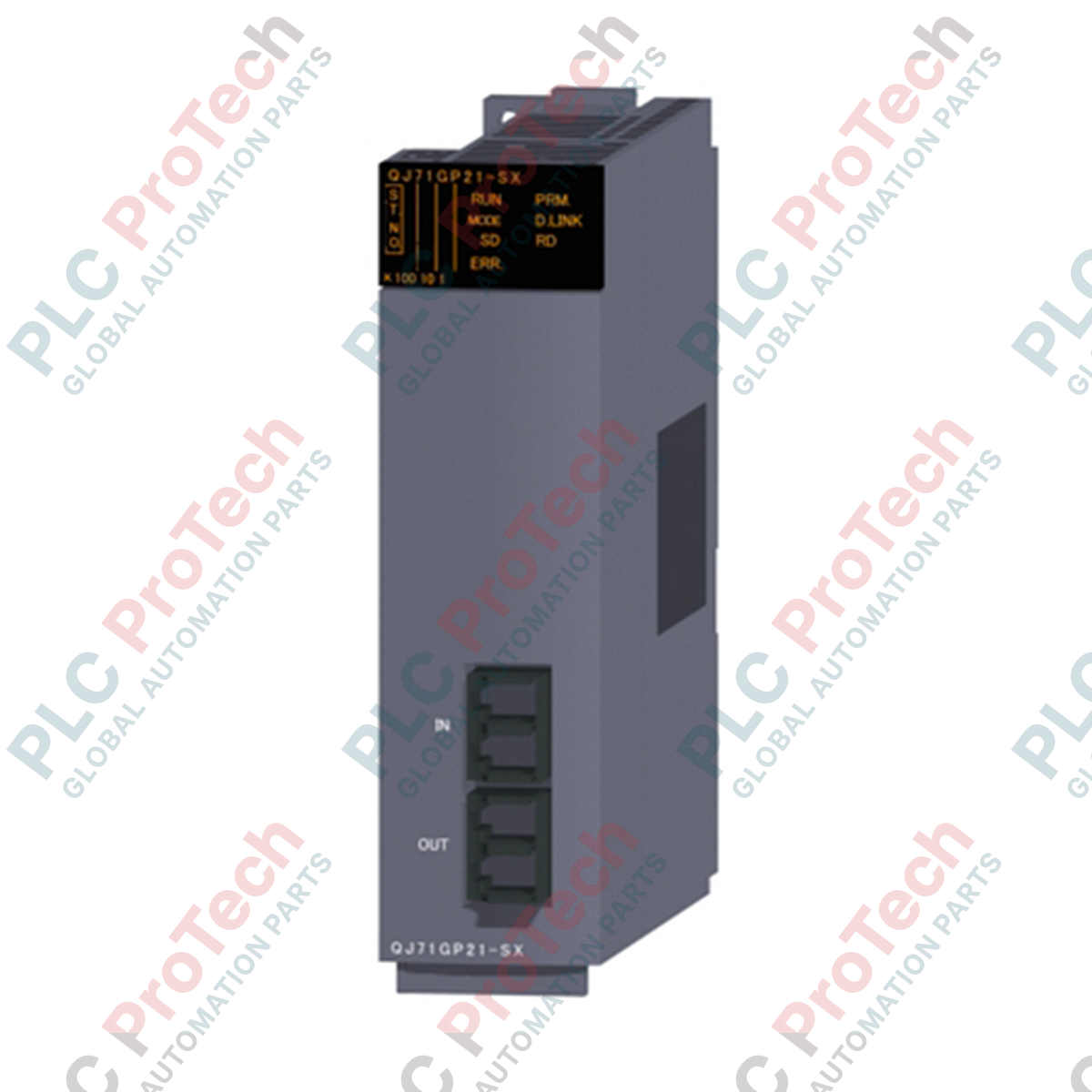

Mitsubishi QJ71GP21-SX Modul Jaringan Kontroler CC-Link IE MELSEC Seri Q

Ikhtisar Produk

Mitsubishi QJ71GP21-SX (QJ71GP21SX) adalah modul komunikasi industri berkecepatan tinggi 1 Gbps yang dirancang untuk PLC seri MELSEC Q. Dirancang untuk pertukaran data berkapasitas tinggi di sektor-sektor menuntut seperti pembuatan semikonduktor, perakitan otomotif, dan logistik skala besar, Unit Jaringan Kontroler CC-Link IE ini menggunakan topologi loop ganda serat optik untuk memastikan keandalan maksimal. Dengan memfasilitasi komunikasi "Kontroler-ke-Kontroler" yang mulus, QJ71GP21-SX memungkinkan operasi sinkronisasi kompleks di beberapa stasiun PLC. Nilai utamanya terletak pada bandwidth 1 Gbps dan jalur transmisi redundan, yang secara praktis menghilangkan kemacetan jaringan dan secara signifikan mengurangi risiko downtime sistem secara keseluruhan akibat putusnya kabel.

Konfigurasi Teknis

QJ71GP21-SX beroperasi pada platform Kontrol CC-Link IE, jaringan terintegrasi berbasis Ethernet 1 Gbps pertama di industri. Modul ini menggunakan metode komunikasi Token Ring melalui jalur transmisi loop ganda, menyediakan redundansi bawaan; jika satu jalur terputus, jaringan tetap beroperasi melalui fungsi loop-back.

Modul ini mendukung kapasitas link besar, menangani hingga 128 K poin data Link Word (LW) dalam mode diperluas, sehingga cocok untuk aplikasi intensif data seperti manajemen resep atau koordinasi gerakan kompleks. Modul ini berinterfasi melalui konektor tipe LC ganda, mendukung serat optik multimode (GI) yang sesuai dengan standar 1000 BASE-SX. Infrastruktur optik ini memungkinkan jarak antar stasiun maksimum 550 m dan ekstensi jaringan total yang luar biasa hingga 66000 m saat terisi penuh dengan 120 unit.

Spesifikasi Teknis

FAQ Teknis

T1: Apa manfaat "Mode Diperluas" pada modul ini?

J1: Mode Diperluas secara signifikan meningkatkan jumlah maksimum poin link per stasiun, khususnya meningkatkan kapasitas Link Word (LW) dari 16 K poin menjadi 128 K poin. Ini penting untuk sistem skala besar yang membutuhkan transfer data besar antar PLC tanpa membebani waktu siklus CPU.

T2: Apa yang terjadi jika kabel serat optik rusak saat operasi?

J2: Berkat format transmisi "Loop Ganda", QJ71GP21-SX melakukan operasi loop-back. Jaringan tetap berfungsi dengan menggunakan jalur yang masih utuh, dan sistem menghasilkan kesalahan diagnostik untuk memberi tahu pemeliharaan tanpa menghentikan proses.

T3: Apakah QJ71GP21-SX kompatibel dengan semua CPU MELSEC Q?

J3: Modul ini kompatibel dengan sebagian besar CPU seri Q, tetapi jumlah maksimum stasiun tergantung pada model CPU. CPU model Universal mendukung hingga 120 stasiun, sedangkan CPU model Performa Tinggi dibatasi hingga 64 stasiun.

Panduan Teknik & Instalasi

• Perawatan Serat Optik: Selalu gunakan pembersih konektor optik khusus sebelum menyambungkan konektor LC. Partikel debu mikroskopis pada ujung serat GI dapat menyebabkan pelemahan sinyal pada 1 Gbps, yang mengakibatkan kesalahan CRC intermiten atau hilangnya link.

• Kepatuhan Radius Lengkung: Saat mengarahkan serat multimode 1000 BASE-SX, patuhi radius lengkung minimum dari pabrikan (biasanya 20-30 mm). Lengkungan tajam dapat menyebabkan kebocoran cahaya dan kerusakan fisik permanen pada inti kaca, yang mengakibatkan kehilangan optik tinggi.

• Keamanan Laser: Modul ini adalah produk Laser Kelas 1 (JIS C 6802/IEC 60825-1). Meskipun aman saat operasi normal, jangan pernah melihat langsung ke port optik atau ujung kabel serat yang terhubung saat modul menyala, karena radiasi laser inframerah tak terlihat ada di sana.
