Unit CPU Seri CJ1M/H Omron CJ1H-CPU66H

Deskripsi

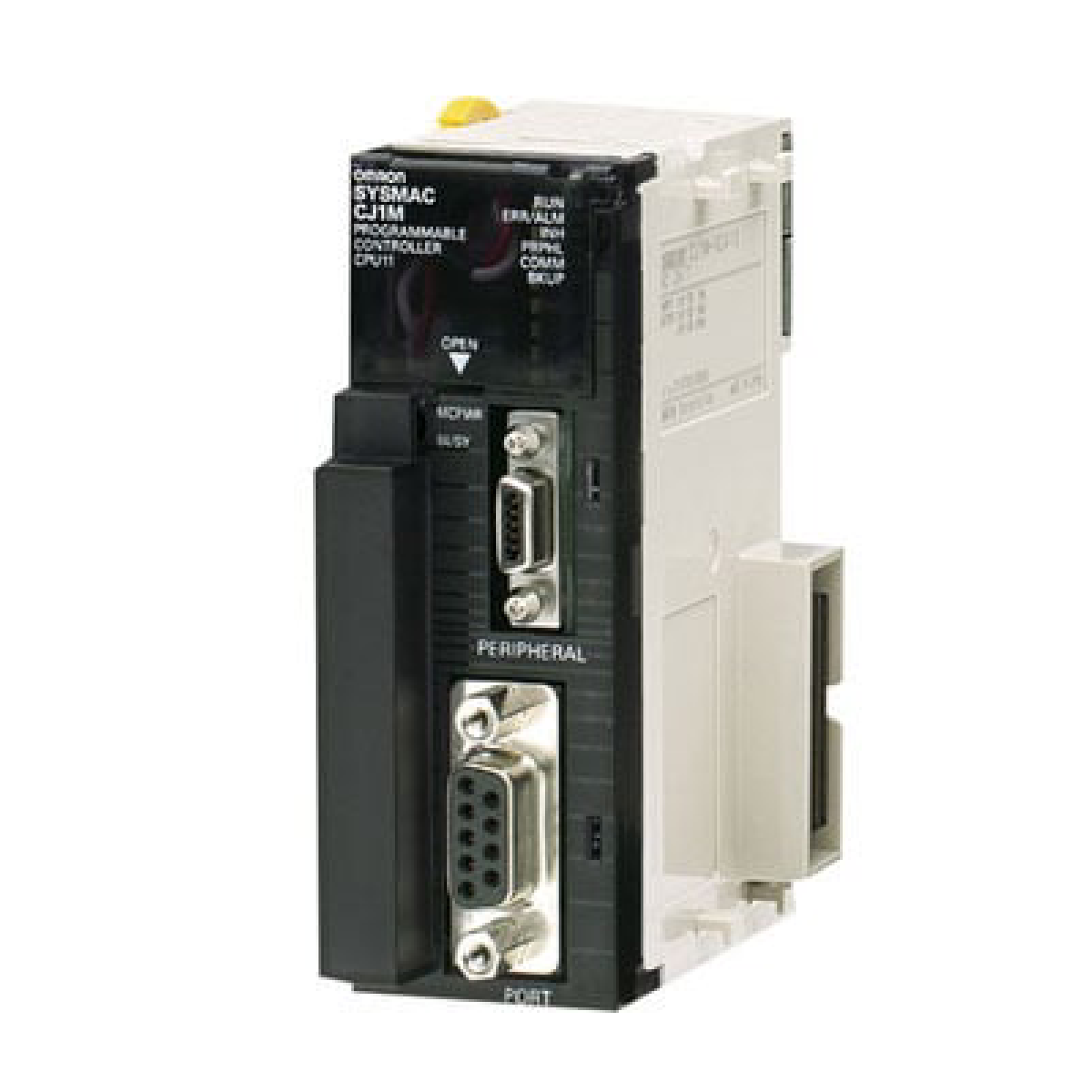

Omron CJ1H-CPU66H adalah unit pemrosesan pusat berkinerja tinggi yang dirancang untuk platform pengendali terprogram seri CJ1. Unit ini berfungsi sebagai inti kecerdasan sistem otomasi, menjalankan logika kontrol, mengelola alokasi memori I/O, dan mengoordinasikan komunikasi periferal. Unit ini dilengkapi port periferal dan RS-232C bawaan, dengan kemampuan jaringan yang diperluas melalui modul komunikasi khusus. Dirancang untuk kontrol mesin kecepatan tinggi dan aplikasi otomasi proses dalam berbagai lingkungan industri. CPU ini mempertahankan kompatibilitas mulus dengan I/O standar seri CJ, unit fungsi khusus, dan modul catu daya.

Fitur

• Eksekusi program dan pemrosesan instruksi kecepatan tinggi.
• Kapasitas memori besar untuk program pengguna dan pencatatan data yang luas.
• Port RS-232C bawaan dan port periferal untuk pemrograman dan antarmuka serial.
• Dukungan untuk jaringan bus data kecepatan tinggi seri CJ dan ekspansi backplane.
• Cadangan memori flash untuk program pengguna dan file parameter tanpa ketergantungan baterai.
• Alat debugging dan diagnostik canggih melalui perangkat lunak CX-Programmer.
• Desain kompak tanpa slot yang mengoptimalkan ruang panel kontrol.

Aplikasi

• Mesin pengemasan dan pelabelan kecepatan tinggi.
• Sistem kontrol gerak multi-sumbu dan pemposisian.
• Peralatan manufaktur semikonduktor.
• Lini pengolahan makanan dan minuman.
• Sel perakitan dan pengelasan otomotif.
• Pengolahan air dan pemantauan kontrol lingkungan.

Spesifikasi Teknis

Performa dan Memori

Komunikasi

Listrik dan Lingkungan

Koneksi / Antarmuka

Pedoman Instalasi

• Pemasangan Backplane: Kunci unit CPU dengan kuat pada modul catu daya seri CJ dan unit I/O yang berdekatan menggunakan slider bawaan. Pastikan rel DIN rata.
• Pembumian: Sambungkan kabel pembumian fungsional (minimum $2\text{ mm}^2$) ke terminal pembumian fungsional pada modul catu daya terkait. Jaga agar jalur pembumian sesingkat mungkin.
• Polaritas Pengkabelan: Periksa ulang terminal catu daya eksternal sebelum menyalakan rak untuk mencegah kerusakan backplane.
• Pendinginan dan Ventilasi: Jaga jarak minimum 20 mm di atas dan di bawah rakitan unit CPU untuk memungkinkan aliran udara konveksi alami.
• Penataan Kabel: Rute kabel komunikasi (RS-232C, periferal) jauh dari jalur motor tegangan tinggi dan kabel daya AC untuk mencegah interferensi elektromagnetik.

FAQ

• Perangkat lunak apa yang diperlukan untuk memprogram unit CPU ini?
• CX-Programmer, yang merupakan bagian dari suite perangkat lunak otomatisasi terintegrasi CX-One.
• Bisakah memori program dipertahankan tanpa baterai?
• Program pengguna dan parameter sistem disimpan dalam memori flash non-volatile. Baterai digunakan untuk mencadangkan jam dan memori data (area DM/EM).
• Berapa jumlah maksimum rak ekspansi lokal yang didukung?
• Hingga 3 rak ekspansi dapat dihubungkan ke rak CPU.
• Apakah unit ini mendukung konektivitas Ethernet langsung pada papan CPU?
• Tidak, model ini tidak memiliki port Ethernet bawaan. Komunikasi jaringan memerlukan modul Ethernet khusus (misalnya, CJ1W-ETN21).
• Apa fungsi port RS-232C bawaan?
• Digunakan untuk menghubungkan ke antarmuka operator (HMI), komputer host, modem, atau perangkat serial eksternal menggunakan mode Host Link atau No-protocol.
• Jenis kartu memori apa yang dapat dimasukkan ke dalam CPU?
• Kartu CompactFlash (CF) standar yang disetujui oleh Omron untuk pencatatan data industri dan cadangan.
• Bisakah saya mengganti unit ini saat sistem dalam keadaan menyala?
• Tidak, catu daya sistem kontrol harus dimatikan sepenuhnya sebelum melepas atau memasang unit CPU.
• Berapa kapasitas maksimum titik I/O?
• Dapat menangani hingga 2.560 titik I/O lokal dan ekspansi.
• Apa arti huruf "H" pada akhiran model?
• Huruf "H" menunjukkan kemampuan pemrosesan kecepatan tinggi dibandingkan dengan versi CJ1M standar.
• Bagaimana cara mengatasi LED "ERR" yang berkedip?
• Hubungkan dengan CX-Programmer untuk membaca log kesalahan spesifik dan tanda sistem guna menentukan apakah itu kesalahan konfigurasi, perangkat keras, atau program.
