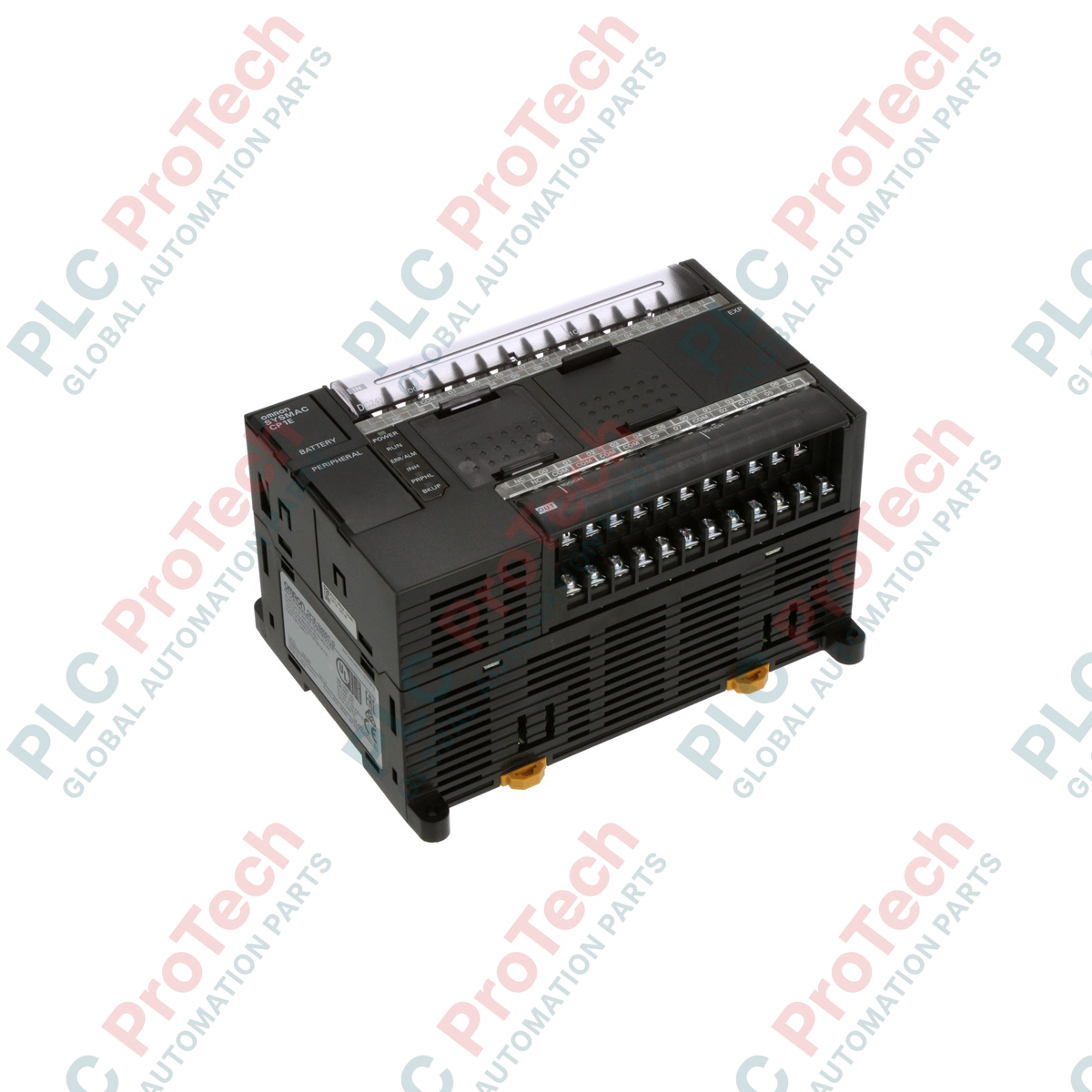

Pengendali Ringkas Unit CPU Tipe N CP1E Omron CP1E-N40DT-D

Ikhtisar Produk

Yang Omron CP1E-N40DT-D (CP1EN40DTD) merupakan unit CPU "Model Aplikasi" (Tipe N) berperforma tinggi dalam seri CP1E, dirancang khusus untuk mesin yang memerlukan kontrol lebih canggih daripada logika sekuensial dasar. Dengan 24 input digital dan 16 output transistor (sinking), yang CP1E-N40DT-D menyediakan basis I/O 40 titik yang andal dan sesuai untuk pengemasan berkecepatan tinggi, pelabelan presisi, dan sistem konveyor multi-sumbu. Model Tipe N ini dibedakan oleh port RS-232C bawaan dan fungsi pulsa berkecepatan tinggi, menawarkan platform hemat biaya bagi teknisi untuk aplikasi yang melibatkan komunikasi Serial PLC Link, integrasi antarmuka manusia-mesin (HMI), dan kontrol gerakan dasar.

Konfigurasi Teknis

CP1E-N40DT-D ditenagai oleh 24 VDC dan memiliki prosesor berkecepatan tinggi dengan kemampuaneksekusi logika 1 µs. Sebagai pengendali Tipe N, kemampuannya jauh lebih tinggi daripada model dasar Tipe E, dengan memori yang diperluas dan fleksibilitas komunikasi yang lebih baik. Modul ini memiliki port USB periferal bawaan untuk pemrograman dan port RS-232C untuk komunikasi serial.

Modul ini dilengkapi 24 input, di antaranya 6 merupakan input penghitung berkecepatan tinggi (hingga 100 kHz), dan 16 output transistor, dengan 2 output pulsa berkecepatan tinggi pendukung (hingga 100 kHz). Konfigurasi perangkat keras ini memungkinkan pengendalian posisi dua sumbu dan umpan balik enkoder beresolusi tinggi. Jenis output "Sinking" (NPN) merupakan standar untuk pasar Asia dan Amerika Utara, di mana PLC mengalihkan sisi negatif (0V) beban.

Spesifikasi Teknis

FAQ Teknis

T1: Apa perbedaan utama antara model CP1E-E dan CP1E-N?A1: CP1E-N (termasuk N40DT-D) memiliki port RS-232C bawaan dan mendukung papan serial opsional. Produk ini juga menawarkan memori program yang lebih besar dan kecepatan pemrosesan yang lebih tinggi dibandingkan model E-Type dasar, yang hanya memiliki port USB.

Q2: Berapa banyak sumbu gerak yang dapat dikontrol CPU ini?A2: Memiliki dua keluaran pulsa bawaan (100 kHz), sehingga Anda dapat mengontrol dua sumbu gerak independen (mis.,mis., dua motor stepper atau penggerak servo) untuk tugas pemosisian X-Y sederhana.

Q3: Dapatkah saya menambahkan lebih banyak I/O ke unit 40 titik ini?A3: Ya. Seri CP1E-N40 dapat diperluas menggunakan modul ekspansi CP1W. Anda dapat menambahkan hingga 3 unit ekspansi, sehingga Anda dapat menambahkan I/O analog, masukan sensor suhu, atau titik digital tambahan sesuai kebutuhan.

Panduan Rekayasa & Instalasi

• Pengkabelan Kecepatan Tinggi: Untuk keluaran pulsa 100 kHz dan masukan penghitung, selalu gunakan kabel twisted-pair berpelindung. Untuk menjaga integritas sinyal dan mencegah interferensi elektromagnetik (EMI) memengaruhi akurasi pemosisian, pastikan pelindung diarde hanya pada terminal arde sasis PLC.

• Logika Keluaran Sinking: Ingat bahwa N40DT-D menggunakan logika sinking NPN. Terminal umum (COM) harus dihubungkan ke sisi negatif catu daya Anda, dan beban harus dihubungkan antara rel positif dan terminal keluaran PLC.

• Pengaturan Komunikasi Serial: Saat menggunakan port RS-232C untuk menghubungkan HMI atau PLC lain, pastikan sakelar DIP (yang terletak di bawah penutup port) diatur dengan benar untuk mode "Host Link" atau "No-Protocol" sesuai dengan kebutuhan komunikasi Anda.

Keunggulan Rekayasa

CP1E-N40DT-D merupakan pilihan ideal bagi pembuat mesin yang memerlukan kontrol gerak 100 kHz dan konektivitas serial tanpa harga yang lebih tinggi seperti seri CP1H atau CJ2. Lebarnya 150 mm memberikan kepadatan I/O yang tinggi pada rel DIN, sementara kebutuhan daya 24 VDC menyederhanakan daftar material untuk mesin ekspor. Selain itu, kemampuan menggunakan kabel USB standar untuk pemrograman secara signifikan menurunkan hambatan dalam pemeliharaan di lapangan, karena tidak diperlukan kabel khusus untuk penelusuran masalah.
