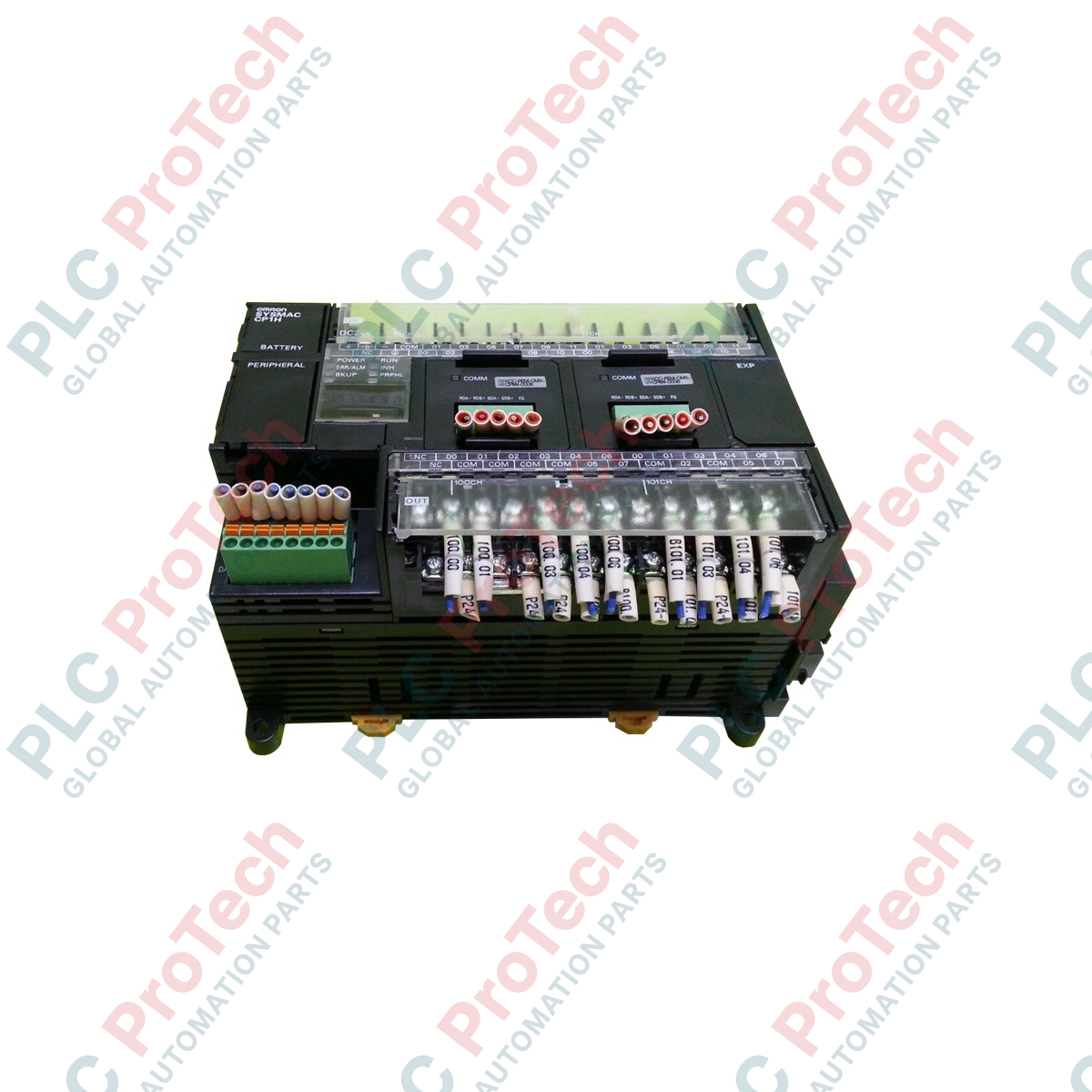

Dirancang untuk pemosisian multi-sumbu dan kontrol proses terintegrasi, Omron CP1H-XA40DT1-D berfungsi sebagai pengontrol logika terprogram (PLC) berkepadatan tinggi serba guna yang dioptimalkan untuk sistem otomasi pabrik canggih. Pengontrol ringkas ini mengintegrasikan output pulsa berkecepatan tinggi 4 sumbu, rangkaian input/output analog bawaan yang serbaguna, dan sistem I/O digital 40 titik yang andal dalam satu bentuk yang hemat ruang. Beroperasi dengan catu daya 24 VDC, perangkat ini dilengkapi output transistor sourcing yang selaras dengan standar keselamatan modern dan perangkat lapangan industri.
Bagian analog terintegrasi menawarkan konversi sinyal beresolusi tinggi sehingga kartu analog eksternal tidak diperlukan untuk aplikasi kontrol loop tertutup dasar. Dipadukan dengan kinerja PLC modular, mikrokontroler ini mampu menangani perhitungan matematis yang kompleks dan operasi gerak berkecepatan tinggi dengan mudah, menjadikannya fondasi yang andal untuk desain mesin modular.
| Parameter | Nilai Spesifikasi |
|---|---|
| Produsen | Omron |
| Nomor Model | CP1H-XA40DT1-D |
| Tegangan Catu Daya | 24 VDC (rentang pengoperasian: 20,4 hingga 26,4 VDC) |
| Titik Input Digital | 24 input (24 VDC, waktu respons dapat dipilih dari 0 hingga 32 ms) |
| Titik Output Digital | 16 output (Transistor Sourcing, 24 VDC, 0,3 A per titik) |
| Input Analog Bawaan | 4 kanal (0–10 V, 1–5 V, 0–20 mA, 4–20 mA; Resolusi: 1/12.000) |
| Output Analog Bawaan | 2 kanal (0–10 V, 1–5 V, 0–20 mA, 4–20 mA; Resolusi: 1/12.000) |
| Output Pulsa | 4 sumbu, frekuensi maksimum 100 kHz (output sourcing) |
| Penghitung Kecepatan Tinggi | 4 sumbu, input beda fase: 50 kHz, input fase tunggal: 100 kHz |
| Kapasitas Program | 20 ribu langkah (cadangan EEPROM, RAM dengan cadangan baterai) |
| Kapasitas Memori Data | 32 ribu kata |
| Suhu Pengoperasian | 0 hingga 55 °C (lingkungan pengoperasian sekitar) |
| Berat Pengiriman (Dihitung) | 1,10 kg |
| Dimensi Kemasan (Dihitung) | 160 mm x 120 mm x 100 mm |
| Grup Terminal | Penetapan Fungsi |
|---|---|
| Terminal Daya | Sambungan input 24 VDC (+ / -), terminal Functional Ground (FG), terminal Protective Earth (PE). |
| Blok Input Digital | Terminal CIO 0.00 hingga CIO 0.11 dan CIO 1.00 hingga CIO 1.11. Termasuk input penghitung berkecepatan tinggi. |
| Blok Output Digital | Terminal CIO 100.00 hingga CIO 100.07 dan CIO 101.00 hingga CIO 101.07. Konfigurasi transistor sourcing (common V+). |
| Terminal I/O Analog | Input tegangan/arus khusus (AD0 hingga AD3), output (DA0 hingga DA1), dan titik referensi AG (ground analog). |
Saat bermigrasi dari model lama atau mengganti unit sinking (seperti CP1H-XA40DT-D), perhatikan bahwa CP1H-XA40DT1-D memiliki output sourcing (akhiran T1). Hal ini memerlukan pengawatan ulang mendasar pada beban eksternal, dari common 0 VDC menjadi common 24 VDC. Program PLC yang dikompilasi dalam CX-Programmer dapat ditransfer langsung antar-konfigurasi CP1H, tetapi polaritas common output fisik harus divalidasi dengan cermat sebelum dinyalakan.
Dalam instalasi kabinet yang padat dengan suhu lingkungan tinggi, menjalankan keempat sumbu output pulsa 100 kHz secara bersamaan dapat menghasilkan panas lokal. Pertahankan jarak bebas yang ditentukan sebesar 20 mm di atas dan di bawah unit agar konveksi udara alami dapat berlangsung. Selain itu, arus maksimum per titik output adalah 0,3 A. Pastikan beban induktif berarus tinggi (seperti kontaktor tugas berat) diaktifkan melalui relai interposing perantara untuk mencegah degradasi termal pada susunan transistor sourcing.
Derau pada kanal analog dapat menurunkan presisi umpan balik secara signifikan. Untuk mencapai resolusi bawaan 1/12.000, rutekan semua kabel input dan output analog di dalam pasangan terpilin berpelindung khusus. Selalu hubungkan pelindung hanya pada terminal Functional Ground (FG) di sisi PLC untuk mencegah loop ground. Jika drive servo frekuensi tinggi dipasang pada panel yang sama, pasang filter derau pada jalur catu daya 24 VDC PLC.
Sebelum memasang, melepas, atau melakukan pengawatan unit CP1H, putuskan semua catu daya utama dan lapangan. Kegagalan menghilangkan energi sepenuhnya dari seluruh panel kontrol dapat menyebabkan kerusakan fatal pada sirkuit internal, sengatan listrik, atau aktivasi motor servo yang tidak terduga.
Global Express Shipping
Returns & Warranty
Produsen: Omron
Nomor Produk: CP1H-XA40DT1-D
Negara asal:Jepang
Jenis Produk: Modul CPU PLC
Pembayaran: T/T, Western Union
Berat: 5000g
Dimensi: 160 mm x 120 mm x 100 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan
