Deskripsi

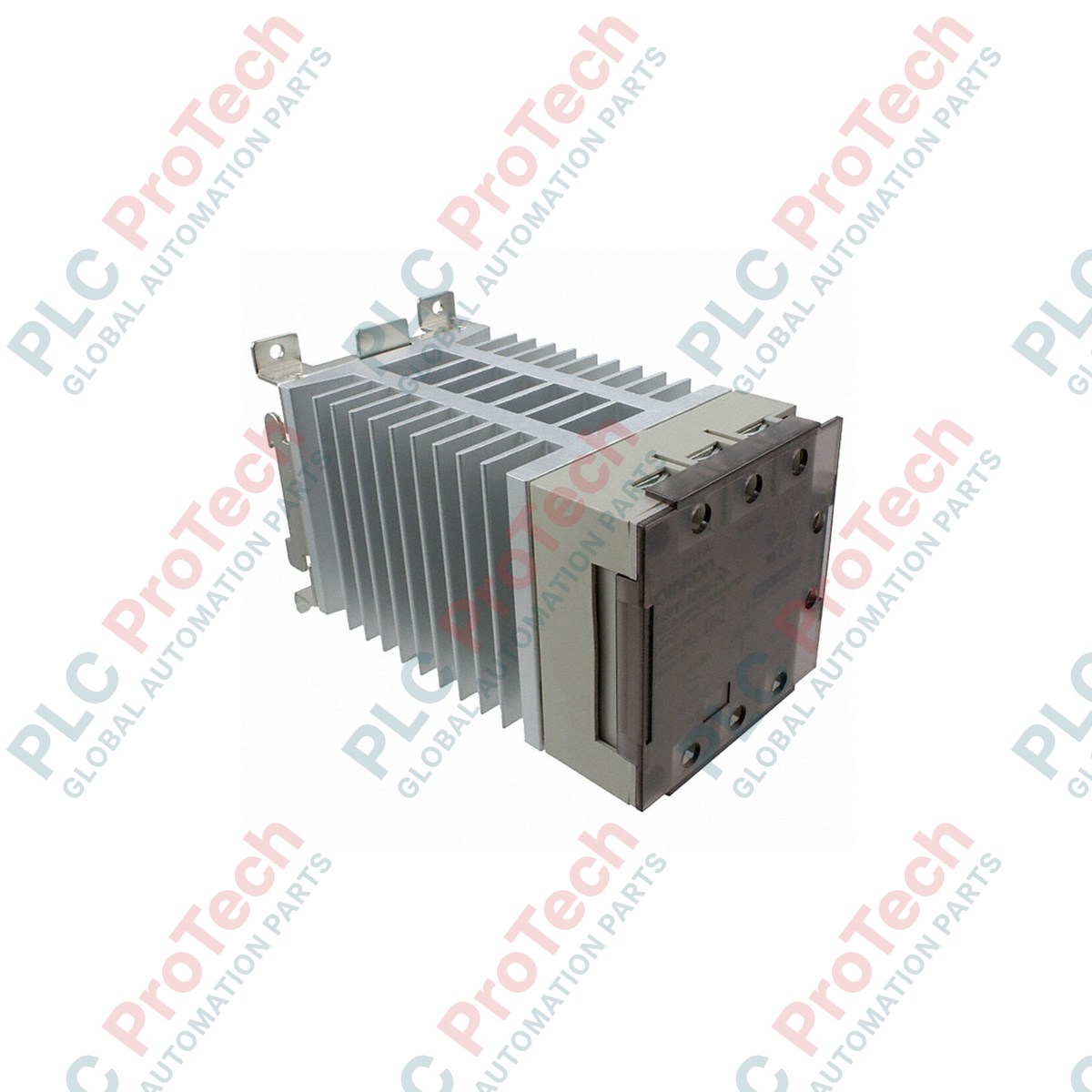

Dirancang untuk pensaklaran frekuensi tinggi pada elemen pemanas industri, Omron G3PE-235B-3N menyediakan kontrol solid-state 3 fase yang tangguh dengan fungsi zero-cross terintegrasi. Kontaktor solid-state ini beroperasi dengan masukan kontrol 12 hingga 24 VDC dan dirancang untuk menyakelar beban terukur hingga 240 VAC dengan arus keluaran 35 A (pada suhu lingkungan 40 derajat C). Dengan memanfaatkan isolasi phototriac, perangkat ini mengisolasi rangkaian kontrol tegangan rendah dari transien tegangan tinggi di sisi beban, sehingga memberikan manajemen termal yang sangat andal di lingkungan yang berat.
Fitur
- Pembuang panas terintegrasi mengoptimalkan pelepasan panas, menjaga kinerja pada suhu lingkungan yang tinggi.
- Rangkaian zero-cross bawaan meminimalkan interferensi elektromagnetik (EMI) dan derau listrik selama transisi pensaklaran.
- Isolasi phototriac memberikan pemisahan galvanik 100% antara kanal masukan dan keluaran.
- Konstruksi terminal sekrup memastikan sambungan kabel arus tinggi yang kokoh dan tahan getaran.
- Konfigurasi pemasangan rel DIN dan panel memungkinkan integrasi kabinet yang fleksibel.
Aplikasi
- Oven reflow industri dan batang penyegel panas pada mesin pengemasan.
- Kontrol pemanas ruang dan deposisi untuk manufaktur semikonduktor.
- Peralatan ekstrusi plastik, cetak injeksi, dan pembentukan panas.
- Ruang uji lingkungan dan sistem kontrol iklim industri.
Spesifikasi Teknis
| Produsen |
Omron |
| Model / SKU |
G3PE-235B-3N |
| Tegangan Masukan Kontrol |
12 hingga 24 VDC |
| Rentang Masukan Operasi |
9.6 hingga 30 VDC |
| Arus Masukan |
maks. 10 mA (pada 24 VDC) |
| Tegangan Operasi / Pelepasan |
maks. 9.6 VDC / min. 1 VDC |
| Tegangan Beban Terukur |
100 hingga 240 VAC |
| Rentang Tegangan Beban |
75 hingga 264 VAC |
| Arus Beban |
35 A (pada suhu sekitar 40 derajat C) |
| Arus Beban Minimum |
0.5 A |
| Ketahanan Arus Masuk |
440 A (60 Hz, 1 siklus) |
| Nilai I²t yang Diizinkan |
1260 A²s |
| Kapasitas Beban yang Berlaku |
12.1 kW (pada 200 VAC) |
| Metode Isolasi |
Phototriac |
| Fungsi Zero Cross |
Dilengkapi |
| Struktur Terminal |
Terminal Sekrup |
| Berat |
3.0 kg |
Sambungan dan Antarmuka
| Kelompok Terminal |
Penanda |
Fungsi / Penetapan Sambungan |
| Terminal Masukan / Kontrol |
A1 (+) |
Masukan Kontrol DC Positif (12 hingga 24 VDC) |
| A2 (-) |
Masukan Kontrol DC Negatif (Umum / Arde) |
| Terminal Keluaran / Saluran Daya |
L1 / L2 / L3 |
Masukan saluran AC untuk Fase A, B, dan C (100 hingga 240 VAC) |
| T1 / T2 / T3 |
Terminal keluaran beban AC untuk rangkaian pemanas/beban |
| Arde / PE |
Terminal arde pelindung yang terhubung ke blok pembuangan panas |
Wawasan Rekayasa Empiris
Model Alternatif & Kompatibilitas
Akhiran "3N" menunjukkan model dengan pendingin bawaan dan konfigurasi 3 fase tanpa varistor bawaan. Model ini dapat langsung menggantikan konfigurasi G3PE lama yang sesuai dengan profil arus 35 A, tetapi kebutuhan ruang panel harus diperiksa karena profil pendinginnya terintegrasi. Saat beralih dari sistem kontrol 2 fase (seperti G3PE-235B-2N) ke 3 fase, pastikan program PLC kontrol dan interlock keselamatan Anda memperhitungkan pengalihan semua fase untuk mengoptimalkan keseimbangan saluran dan menghilangkan potensi netral mengambang pada beban yang terhubung delta.
Kesalahan Penerapan & Catatan Rekayasa
Penurunan kapasitas termal merupakan penyebab utama kegagalan pada kabinet industri tertutup. Nilai nominal 35 A dihitung pada suhu sekitar 40 degC atau lebih rendah. Jika suhu sekitar di dalam panel naik hingga 60 degC, arus beban kontinu maksimum harus diturunkan sekitar 40%. Pastikan jarak bebas vertikal minimal 80 mm dan jarak bebas horizontal 30 mm antara G3PE-235B-3N dan perangkat keras di sekitarnya agar aliran udara konveksi melalui sirip pendingin tetap terjaga.
Tips Pengoperasian & Pengabelan
Untuk mencegah resistansi tinggi setempat dan terminal menghitam, terminal daya harus dikencangkan dengan torsi tepat sebesar 1.47 hingga 1.96 N-m menggunakan sekrup terminal M5. Jangan gunakan ujung kabel berlapis timah pada terminal penjepit sekrup; terminal pin berkerut atau lug cincin sangat disarankan. Jika mengalihkan elemen pemanas induktif, bukan beban yang sepenuhnya resistif, pastikan puncak arus masuk beban jauh di bawah nilai nominal non-repetitif 440 A (pada 60 Hz) untuk mencegah degradasi fototriak internal.
Panduan Pemasangan
PERINGATAN KRITIS: RISIKO TEGANGAN TINGGI
Matikan semua suplai daya utama 3 fase dan sirkuit kontrol bantu sebelum menangani terminal atau memasang perangkat. Tunggu setidaknya 5 menit setelah daya dimatikan agar muatan sisa terbuang. Pastikan tegangan nol menggunakan multimeter terkalibrasi pada semua saluran sebelum melakukan pengabelan.
1
Pemasangan Mekanis: Pasang perangkat secara vertikal pada rel DIN standar 35mm atau langsung pada pelat belakang menggunakan sekrup pemasangan. Pastikan sirip pendingin terpasang vertikal untuk mendukung konveksi alami.
2
Pembumian: Hubungkan terminal pembumian Protective Earth (PE) pada rakitan pendingin ke bus pembumian panel utama menggunakan konduktor tembaga berimpedansi rendah.
3
Kabel Masukan: Hubungkan saluran kontrol 12 hingga 24 VDC ke terminal positif A1 dan negatif A2. Pastikan polaritas tetap benar; polaritas yang keliru akan mencegah aktivasi.
4
Kabel Beban: Hubungkan saluran masuk 3 fase ke L1, L2, dan L3, serta saluran keluaran pemanas ke T1, T2, dan T3. Pastikan keseimbangan beban pada ketiga fase tidak melebihi 35 A per fase.
